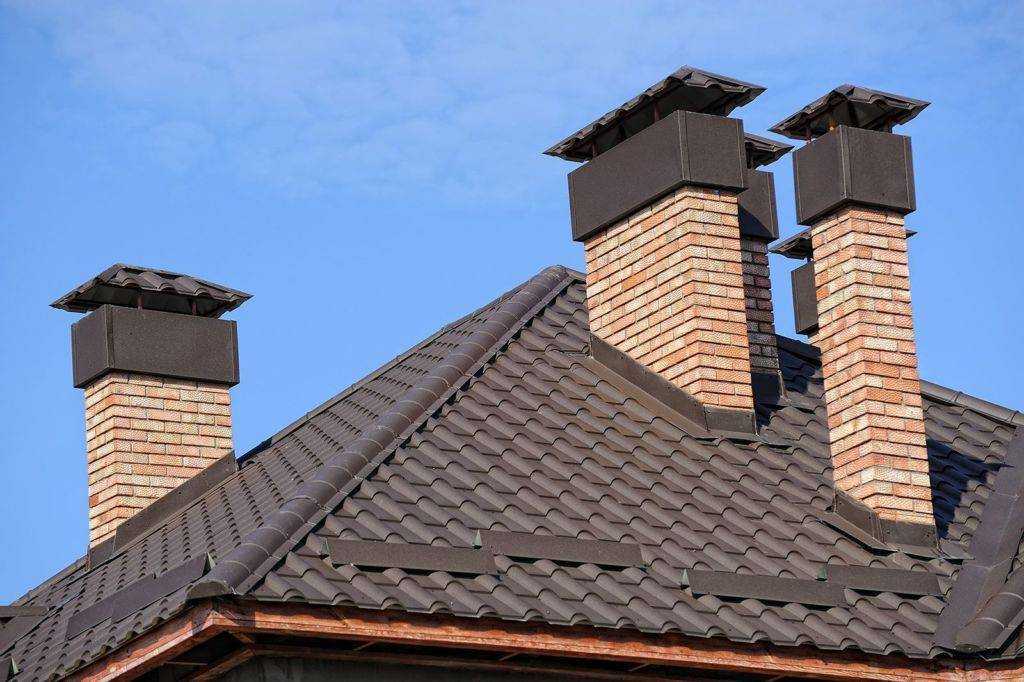

Установка узлов прохода вытяжных вентиляционных шахт через крышу

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан. Верхний фланец предназначен для фиксации положения воздуховода

В качестве крепежа для расчалок используют хомуты и кронштейны

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

  • 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
  • Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

  • При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
  • Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
  • На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

  • Форма трубы воздуховода;
  • Образующееся при движении воздуха сопротивление;
  • Средняя температура в помещении и на улице;
  • Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

Кровельные дефлекторы

Для того, чтобы нагретый воздух выходил из мансардного помещения, а из кровельного пирога испарялась лишняя влага на скаты крыши устанавливают кровельные дефлекторы. Они состоят из следующих элементов:

Устройство кровельного аэратора, устанавливаемого на скат

  1. Корпус. Корпус большинства аэраторов напоминает бутыль, состоящую из двух частей. Нижняя часть корпуса монтируется в кровельный пирог на этапе его настила, а верхняя надевается после завершения работ. Диаметр корпуса обычно варьируется в пределах 30-50 мм.
  2. Защитный фильтр. Сетчатый или губчатый фильтр располагается внутри корпуса аэратора. Он необходим, чтобы защитить его от попадания мусора внутрь вентиляции и предотвращения заторов.
  3. Защитный зонтик. Зонтик надевают на оголовок трубы корпуса для защиты аэратора от проникновения влаги во время атмосферных осадков.
  4. Фланец. Силиконовый или резиновый фартук, обеспечивающий герметичность шва между дефлектором и кровельным пирогом. Опытные мастера отмечают, что более 90% протечек через крышу нового дома происходят из-за небрежного монтажа и недостаточной гидроизоляции кровельных элементов вентиляции.

https://youtube.com/watch?v=Ia2sqvkvr7Y

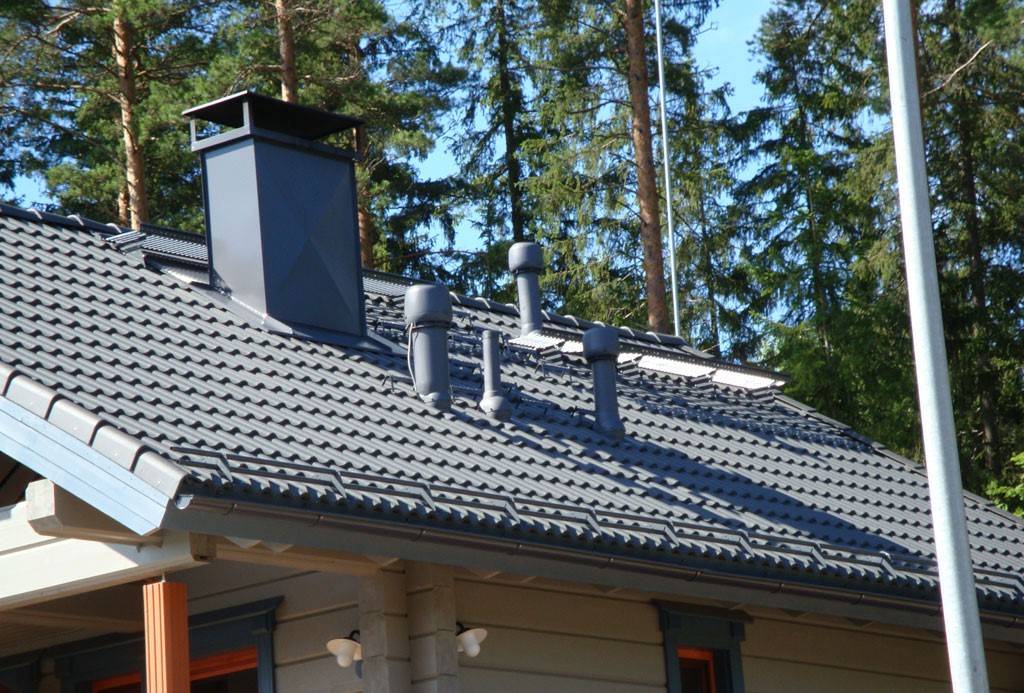

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж  элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

  • для притока воздуха в помещение;
  • для циркуляции воздуха в чердачном помещении;
  • для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции.. Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек

Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенности Краткая информация

Безклапанные и с клапанами

Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.

С утеплителем или без дополнительного утепления

Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.

Механические и автоматизированные

Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

Квадратные и прямоугольные узлы на кровле

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

Установка и вывод трубы вентиляции на кровлю

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

  • ножницы для резки металла;
  • утеплитель;
  • набор отвёрток;
  • маркер (для выполнения разметки);
  • специальный герметик;
  • саморезы;
  • уплотнительные элементы;
  • узел прохода;
  • рабочие перчатки.
  • дрель или перфоратор;
  • уровень;
  • электро- или ручной лобзик.

Устройство вентиляционных труб

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:

  • Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
  • Высота трубы может варьироваться от 50 до 100 см;
  • В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
  • Сечение труб варьируются от 100 до 300 мм;
  • Труба изначально утеплена, что позволяет избежать её промерзания;
  • Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
  • Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.

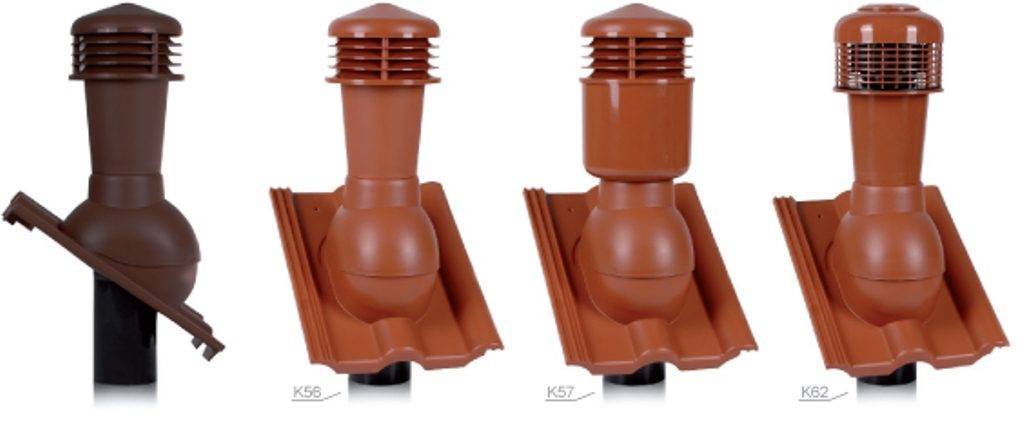

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения. Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы для труб

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

  • тип кровли – плоская, двускатная, односкатная, сложная;
  • вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
  • угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

  • инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
  • желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
  • в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
  • для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Монтируем правильно элементы вентиляции

Важно правильно установить проходки через кровлю. Для этого нужно следовать простому пошаговому алгоритму:. Наметьте в металлочерепице отверстие под трубу

Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Наметьте в металлочерепице отверстие под трубу. Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Важно, чтобы выход был выставлен абсолютно вертикально. Для проверки используйте уровень. Когда убедитесь, что выход установлен правильно, закрепите его саморезами

Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик

Когда убедитесь, что выход установлен правильно, закрепите его саморезами. Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик.

Вы должны понимать, что проходка должна выдерживать определенную нагрузку, в том числе и вибрацию, атмосферное давление, температурные перепады. Для изготовления проходки используются разные материалы. Это чаще всего силикон, резина. Преимущество этих материалов в том, что им не страшна коррозия, палящее солнце. Они будут плотно прилегать к крыше. Помните, что это один из главных барьеров, которые будут защищать систему стропил. Если не обеспечить хорошую защиту, дерево начнет быстро гнить.

Важно! При подборе проходных элементов учитывайте материал самой кровли и размер диаметра того объекта, который планируете выводить. При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода

Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

Тут нужно будет устанавливать узел прохода. Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода. Есть несколько его видов

У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки.

При выборе узла учитывайте вид вентиляции.

Воздуховоды чаще всего устанавливаются на стаканах из железобетона. Закрепляются они анкерными болтами или гайками. Подобные узлы будут переносить воздух, если влажность не выше 60%.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

  1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
  2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
  3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
  4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
  5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
  6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

  • фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
  • разметку производят по месту, вырезая в каждой детали полукруг под трубу;
  • по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
  • длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
  • ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

  • после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
  • он крепится анкерами, заделывается раствором;
  • диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

  • патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
  • раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.
