Узел прохода вентиляции через кровлю: строение, монтаж, маркировка

УП с регулируемым клапаном

В отличие от УП, монтируемых в железобетонных стаканах, и крепящихся анкерами, на крыше с металлической конструкцией стаканы должны быть металлическими. Кровельная проходка для вывода стандартных вентиляционных каналов, как правило, имеет прямоугольный УП. В случаях, когда здания имеют большие площади кровли и профнастила, места расположения вывода вентиляции должны быть рассчитаны на стадии создания проекта.

Узлы прохода через кровлю из металлочерепицы

Узел прохода с регулируемыми клапанами, служащий аэратором, также устанавливается в стаканах, и расчет следует проводить с учетом следующих параметров:

  • Угол наклона фальцевой крыши.
  • Дистанция от места установки до конька.
  • Толщина кровли и профнастил.
  • Материал изготовления кровли.
  • Параметры подкровельных помещений.

Вентиляционные узлы прохода с аэратором

Такие механизмы работают как хорошие аэраторы и зачастую имеют ручное управление, а переключатель режимов имеет два положения — «закрыто», «открыто». Конструкция подобного УП включает в себя следующие элементы:

  • портяное полотно;
  • трос управления;
  • противовесы;
  • управляющий сектор.

Схема узла прохода с утепленным клапаном

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

  1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
  2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.

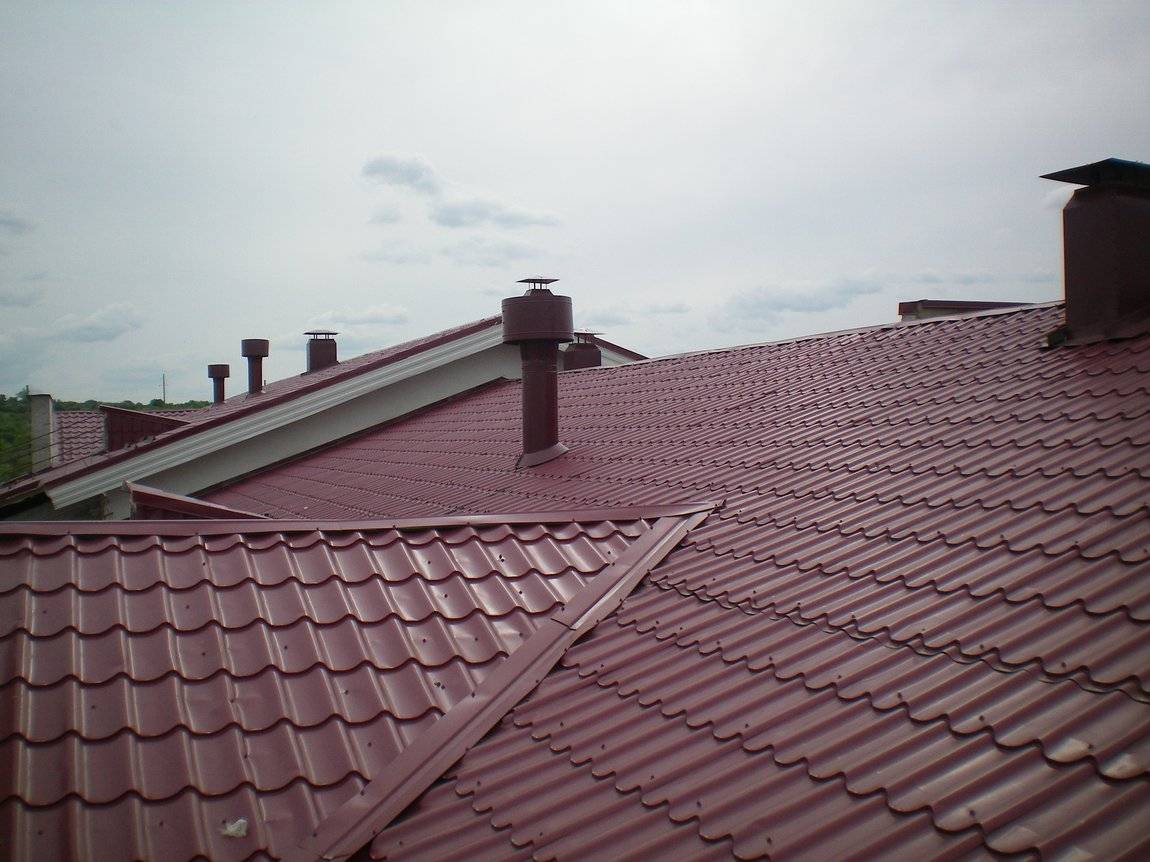

Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Модификации проходного узла УП

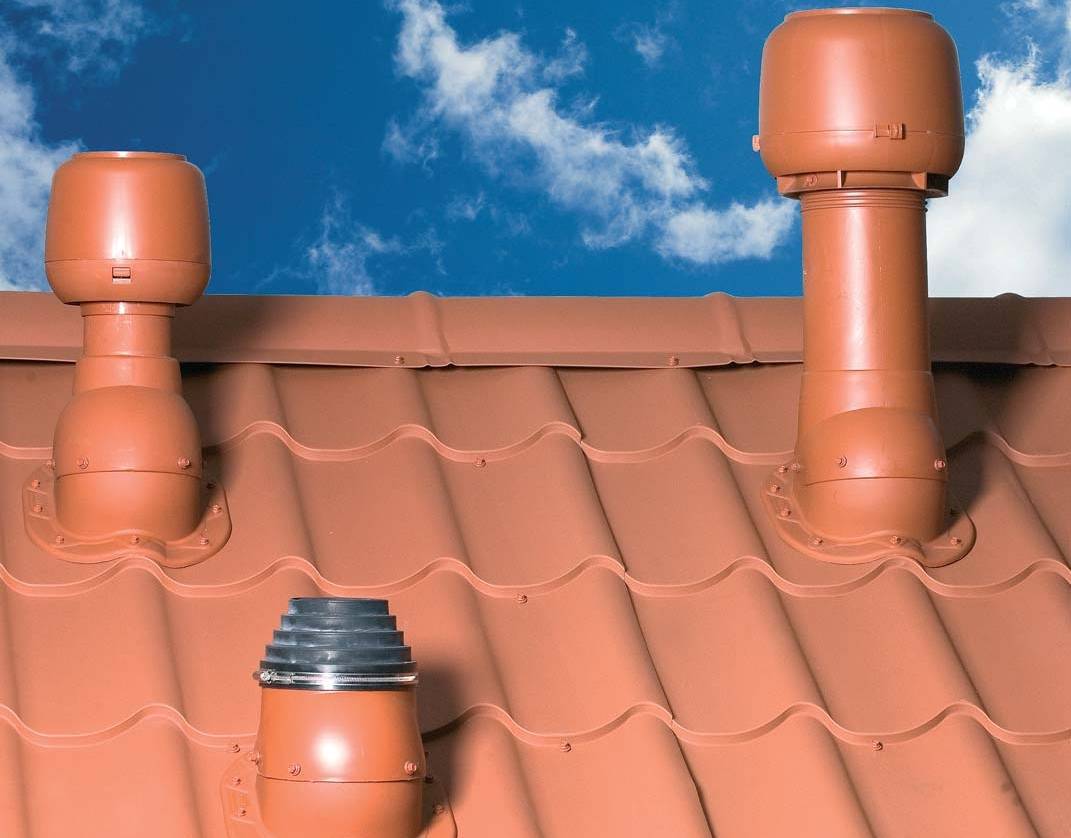

Рисунок 2. Модификации для металлочерепицы не подлежат сверлению и крепятся только на герметик.

Узел прохода коммуникаций через кровлю классифицируют по признакам:

  1. Геометрии корпуса: прямоугольные, эллипсные, квадратные, круглые модели.
  2. Назначению – модификации для антенных выходов, систем центральных пылесосов (система Умный дом), кухонных вытяжек, фановых труб, кровельных, бытовых вентиляторов.
  3. Материалу. Чаще всего используется оцинковка, полимеры, железобетон.
  4. Наличию утеплителя – излишне влажный воздух в зимний период вызывает интенсивное обледенение стенок, приводящее к снижению сечения.

Узла прохода инженерных систем через кровлю часто оснащается опциями:

  • конденсатосборник монтируется под кровельным пирогом внутри чердачного помещения;
  • клапаны: ручные, механические, автоматические.

Узел прохода фановой трубы через кровлю применяется редко, так как наиболее распространены технологии, позволяющие сохранить целостность кровельного пирога:

  • обвод крыши по стене;
  • замена фановой канализационной трубы вакуумным клапаном в верхнем уровне стояка

Для прочих коммуникаций узел прохода воздуховода остается единственным конструктивным решением отвода отработанного воздуха из жилых, функциональных помещений. В отсутствие клапана в маркировке используются буквы УП с цифрой 1, клапанные элементы обозначают УП2. Следующие две цифры, начинающиеся с 0, свидетельствуют об отсутствии конденсатосборника, с 1 – о его наличии. Таким образом, модель УП2-11 оснащена всеми необходимыми элементами, УП-01 не имеет кольца, в которое собирается конденсат, УП1 является бюджетным вариантом, не имеющим опций.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

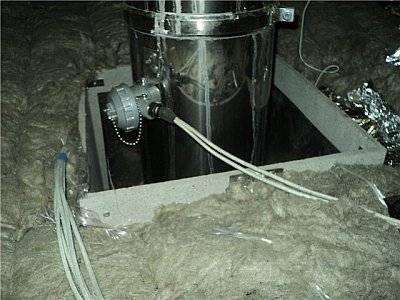

Обустройство узла прохода для дыма

Схема устройства примыкания дымохода к рыше.

В большинстве случаев дымовой канал вентиляции в условиях одно- или двускатной кровли размещается с учетом минимального расстояния до крышного конька. При этом основной участок дымохода нужно обустраивать под крышей. Это позволит снизить до минимума вероятность появления влажности на его внутреннем покрытии. Вместе с тем некоторые эксперты рекомендуют осуществлять монтаж дымового канала непосредственно через конек кровли.

Если дымовой канал монтируется прямо на крышном скате, есть вероятность образования снежных отложений на его поверхности. Это может привести к протеканию дымохода. В случае монтажа дымохода через крышной конек приходится частично разрушить стропильные ряды. По этой причине обычно перерабатывают устройство стропил, но при этом невозможно будет разместить под крышей мансардное помещение. Однако этот вид обустройства дымового канала имеет свои плюсы, к которым относится удобство при установке и решение проблемы с образованием снежных отложений.

Устройство противопожарной системы нужно производить в процессе монтажа узла прохода вентиляции через деревянную поверхность и крышу. При обустройстве этой системы необходимо обеспечить надлежащую защиту и перекрывание в случае нежелательного пожара, который может быть спровоцирован чрезмерным разогревом трубы.

Схема узла прохода с утепленным клапаном.

Дымоход потребуется перекрыть особым зонтом, это нужно для исключения риска проникновения холодного воздуха и влаги в дымовой канал. Не рекомендуется размещать вентиляционную систему дымохода в крышной ендове, поскольку это повышает вероятность разгерметизации кровельных швов и покрытия трубы. Кроме того, там будут собираться снежные отложения и повысится риск образования льда.

Если воздухообмен планируется под крышей скатного типа, потребуется возвести древесные стропильные ряды, а они имеют свойство быстрого возгорания. По этой причине необходимо обустраивать специальные проемы между стропилами и вентиляцией, которые производятся согласно нормам СНиП. В процессе проведения системы воздухообмена через теплоизолированные слои крыши нужно применять тип конструкции, который призван обезопасить разогреваемую трубу от возможных материалов с повышенной степенью возгорания. Для этого потребуется обустроить узел прямоугольного типа, который имеет вид ящика. Его необходимо заполнить любым не горящим материалом, например, стекловатой. На рисунке отображен узел прохода с теплоизоляционным клапаном.

Узел прохода воздуховода

Для того, чтобы вывести на крышу вентиляционную трубу, также используют подобные узлы.

Вот только конструкция их совсем иная, чем для дымоходов.

Потому что в вентиляционной трубе воздух имеет комнатную температуру и не требуется изолировать конструкции с точки зрения пожарной безопасности.

И остается только выбрать тот, который полностью соответствует параметрам вашей вентиляции.

На большинстве моделей имеется специальное кольцо для сбора конденсата.

Также в конструкции проходки может располагаться клапан.

Хотя большинство моделей клапана не имеют.

Все зависит от того, какой диаметр имеет воздуховод.

Если диаметр большой, то лучше использовать конструкцию с автоматическим клапаном.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Разновидности аэраторов для мягкой кровли

Потоки воздуха могут направляться при помощи самых разнообразных видов кровельных аэраторов. Они отличаются друг от друга строением, размерами и способами установки. Некоторые монтируют для локального отведения испарений от комнат с повышенной влажностью, а некоторые являются более универсальными в своих функциях.

Наиболее распространенными образцами считаются:

  1. Вентилируемые коньки;
  2. Простые кровельные аэраторы;
  3. Аэротурбины.

Эти три типа приспособлений могут применяться как на обычных жилых домах, так и на промышленных зданиях. Отличие может заключаться только в размере устройства.

Первый тип, вентилируемый конек, пользуется большим спросом при обустройстве мягкой кровли на загородных домах. Чтобы установить такую систему, необходимо изначально сформировать между двумя скатами кровельного материала специальный проход. Он не должен быть большим. Буквально от 2 до 5 см.

Рекомендуем: Монтаж и укладка гибкой черепицы

После того, как процесс укладки мягкого перекрытия заканчивается, приступают к установке конькового аэратора. Некоторые специалисты могут своими руками соорудить подобное устройство. Оно имеет достаточно простую конструкцию. Правда, более надежным вариантом можно считать готовое изделие. Оно гарантирует качественный проход испарений из-под крыши и порадует долговечностью. Сделаны такие коньки из прочного пластика. Поверх них крепят несколько листов мягкой черепицей, чтобы вся конфигурация имела приятный внешний вид.

Второй образец, кровельный аэратор, имеет совершенно иную форму. Он представлен в виде округлой трубы, диаметр которой равен 60-120 мм. Чтобы защитить приспособление от всевозможных осадков, производители устанавливают специальные зонты. Они не пропускают воду, а также всевозможный мусор.

Принцип его монтажа немного отличается от конькового образца. Устройство прикрепляют к деревянной основе. Перед установкой в обрешетке делают небольшой проход, для того чтобы влага могла свободно выходить наружу. Затем в месте отверстия устанавливают аэратор и фиксируют его качественными саморезами. Аэратор в обязательном порядке должен сажаться на специальную мастику. Она предотвращает попадание воды внутрь конструкции крыши.

Особое распространение точечные устройства получили на перекрытиях сложного типа с многочисленными переходами. Когда в крыше устанавливают мансардные окна и прочие элементы, влаге становится сложно выходить наружу здания. Появляются отдельные места для ее скопления. Именно в таких местах и устанавливают аэраторы. Зачастую строители рассчитывают расход данных устройств по следующему принципу – одно приспособление на 60 м². Если в распоряжении есть системы вентиляции больших размеров, то их располагают на поверхности крыши по одной штуке на 100 м².

Третья разновидность – аэротурбины. Они постоянно вращаются при порывах ветра. Среди владельцев частных домов они распространены меньше всего. То же можно сказать и про многоквартирные дома. Спектр применения таких турбин – здания коммерческого предназначения. Аэраторы данного образца способны вентилировать большие площади и пропускать значительно большее количество испарений, нежели обычные конфигурации.

Самыми надежными считаются разновидности, выполненные из алюминия. Они наиболее долговечны и не требуют постоянного обслуживания. Основное преимущество – конструкция не поддается воздействию коррозии.

Чтобы выбрать оптимальную аэротурбину, нужно учесть уклон крыши. Особенность данных приспособлений в том, что далеко не все модели можно крепить на наклонное перекрытие. Угол наклона может быть слишком большим для эффективного функционирования аэратора. Для того чтобы узнать допустимые показатели, достаточно взглянуть на упаковку. Все производители указывают максимально допустимый угол.

Разновидности вентиляционных труб

Ассортимент таких изделий достаточно обширен и включает в себя разнообразные по материалу и характеристикам детали. Каждый из видов обладает определёнными преимуществами и недостатками. Изучение характеристик изделий позволит выбрать максимально подходящую трубу для конкретной система.

Требования к конструкции:

  • влагостойкость;
  • резистентность к коррозии.

При низкой температуре окружающей среды на стенках вентиляционной трубы скапливается конденсат, который может в будущем причинить вред конструкции.

Важные показатели, которыми должна обладать труба:

  • толщина стенок должна быть небольшой, чтобы обеспечить высокую пропускную способность шахты;
  • гладкая поверхность стенок, благодаря которой снижается сопротивление движения воздуха;
  • количество соединений должно быть сведено к минимуму для увеличения циркуляционной способности;
  • вентиляция должна иметь небольшой вес, чтобы её было проще смонтировать и при необходимости модернизировать.

Сечение вентиляционной системы может иметь самые разные формы: прямоугольную, круглую, квадратную; это также влияет на продуктивность системы. Лучшими считаются трубы круглой формы, она позволяет беспрепятственно осуществлять вывод воздуха.

В системах вентиляции предпочтительнее использовать трубы с круглым сечением

Самые популярные материалы, которые используются в производстве вентиляционных элементов, выводящихся на крышу:

  • оцинкованная сталь;
  • пластик;

Оцинкованные. Наиболее бюджетным вариантом считаются изделия из оцинкованной стали. Защитное покрытие такого материала имеет неплохую устойчивость к коррозийным воздействиям. Кроме этого, такие изделия обладают хорошим коэффициентом прочности. Недостатком таких вентиляционных труб для вытяжки на крышу считается их вес.

Пластиковые. Такие изделия являются самыми популярными для вентиляционной системы. Это можно объяснить тем, что пластик обладает множеством положительных качеств и имеет не так много недостатков. Основные преимущества пластиковых вентиляционных труб для установки на крышу: небольшой вес, низкая стоимость, простота монтажа. Монтаж такой конструкции может произвести любой человек. Для этого не нужно иметь никаких специальных строительных навыков. Кроме этого, пластмассовые изделия являются устойчивыми к коррозии, а гладкость стенок позволяет максимально продуктивно эксплуатировать систему.
