Требования к газовой котельной в доме из дерева
Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:
- Нормы, оговаривающие минимальные требования к котельной.
Правила подключения системы дымоудаления и вентиляции. Существующие правила пожарной безопасности.
Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.
Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.
Нормы помещения котельной
Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:
- Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже. Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха. Обязательно наличие естественного освещения, а также форточки для проветривания.
Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.
Организация вентиляции и дымоудаления
В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:
- Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.
Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.
Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.
Пожарные нормы для котла на газе в доме из дерева
Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:
- Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости. При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.
Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.
Наиболее важные требования к вентиляции в кухне
В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:
- Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
- Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
- Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.
Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.
К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.
Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.
Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.
Вентиляция кухни с газовой плитой
Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.
Требования к вентиляции кухни с газовой плитой
Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:
- Высота потолков более 2 м 20 см;
- Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
- Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.
Отток воздуха
кухонная вытяжка
Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.
Существует два типа вытяжек:
- с фильтрацией и рециркуляцией воздуха;
- с отводом отработанного воздуха наружу.
Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.
Мощность вытяжки подбирается по формуле:
М=О * 10
О – объем воздуха в кухне, вычисляется так:
О=H * L * S
H – высота помещения, L – длина помещения, S – ширина помещения.
Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.
Все секреты подключения вытяжки в видеоролике:
Приток воздуха
оконный приточный клапан
Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.
На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:
- Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
- Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
- Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.
Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.
Выбор места размещения газового котла
Выбор такого места может выполняться специализированной организацией в ходе разработки проекта установки газового котла. Собственник должен только согласовать с проектной организацией предпочтительное место из возможных вариантов:
- На кухне;
- в цокольном или чердачном помещении;
- в нежилом помещении, например, в гараже и мастерской;
- в пристройке к жилому зданию.
Таким образом, просто взять и разместить газовый котел в доме не получится. Необходимо будет выполнить все многочисленные требования проекта установки котла, СНИП, правил газовой, пожарной и санитарной безопасности.
Только тогда собственник такого отопительного устройства сможет получить разрешение на его эксплуатацию.
Вентиляция кухни с газовой плитой
Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.
Требования к вентиляции кухни с газовой плитой
Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:
- Высота потолков более 2 м 20 см;
- Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
- Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.
Отток воздуха
кухонная вытяжка
Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.
Существует два типа вытяжек:
- с фильтрацией и рециркуляцией воздуха;
- с отводом отработанного воздуха наружу.
Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.
Мощность вытяжки подбирается по формуле:
М=О * 10
О – объем воздуха в кухне, вычисляется так:
О=H * L * S
H – высота помещения, L – длина помещения, S – ширина помещения.
Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.
Все секреты подключения вытяжки в видеоролике:
Приток воздуха
оконный приточный клапан
Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.
На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:
- Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
- Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
- Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.
Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.
Вентиляция кухни с газовой плитой
Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.
Требования СНиП 42-01 для газовых печей следующие:
- потолки высотой не менее 220 см;
- наличие вентиляционного проема или окна с вентилятором;
- зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.
Требования к вентиляции кухни с газовой плитой
Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:
- впотолка более 2 м 20 см;
- наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
- под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.
Отток воздуха
Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.
Есть два типа капюшонов:
- с фильтрацией и рециркуляцией воздуха;
- с выходом воздуха наружу.
Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.
Мощность навеса выбирается в соответствии с формулой:
M=O * 10
O – это объем воздуха на кухне, рассчитанный следующим образом:
O=H * L * S
H – высота помещения, L – длина помещения, S – ширина помещения.
Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.
Все секреты связи с капюшоном на видео:
Приток воздуха
Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.
На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:
- оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
- настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
- вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.
В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.
Ценовые аспекты
Купить трубы для вытяжки в частном доме для газового котла можно в различном исполнении.
Далее предложено несколько примеров:
| Название | Вид труб | Материал | Параметры | Средний ценник (руб.) |
| Stout | Коаксиальный комплект | Алюминий | 1.12×0.14×0.15 м. | 2700 |
| Гамарт | Сэндвич | Оцинковка | 160/230 — диаметр | 1300 за 1 м. |
| Дымоход с гофрой | Одноконтурная | Нержавейка | Длина – 1 м. Плотность стенок – 0,1 мм. | 800 за 1 м. |
| Tona | Прямоугольная | Керамика | Ширина – 20 см, длина – 50 см. | 3200 за штуку |
Цена за работу по установке системы зависит от её вида, параметром и сложности монтажа. В среднем минимальная стоимость составляет 2000-3000 руб.
Требования к помещению котельной в доме и квартире
Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.
Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.
Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.
В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² — для увеличения тяги воздуха.
Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.
На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.
Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.
В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.
Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!
Возможные проблемы с газовой службой
Нередко бытовые модели газовых котлов устанавливаются в кухне. Но при проверке помещения газовой службой предписывается указание демонтировать вытяжное устройство. Специалисты руководствуют нормами СНиП 41-01-2003 (п. 6.6.7), в котором указывается, что в одном помещении с отопительными приборами недопустимо устанавливать систему принудительной вентиляции. Но так ли это на самом деле?
Нарушения этого правила может привести к низкому содержанию кислорода в воздухе. Но оно не действует, если будут выполнены следующие условия:
- котел имеет закрытую камеру сгорания, а забор воздуха происходит со стороны улицы через коаксиальную трубу;
- прибор отопления не подключен к каналам в доме;
- выполнены все условия по герметизации магистрали, есть официальный допуск эксплуатации котла.
Это является основанием для установки в одном помещении вытяжки и газового оборудования.
Нормы помещения для котлоагрегата с открытой топочной камерой
Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.
Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.
Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:
- Необходимость отдельной двери топочной с выходом на улицу.
- Забор воздуха обязан выполняться не из внутренних комнат.
- Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

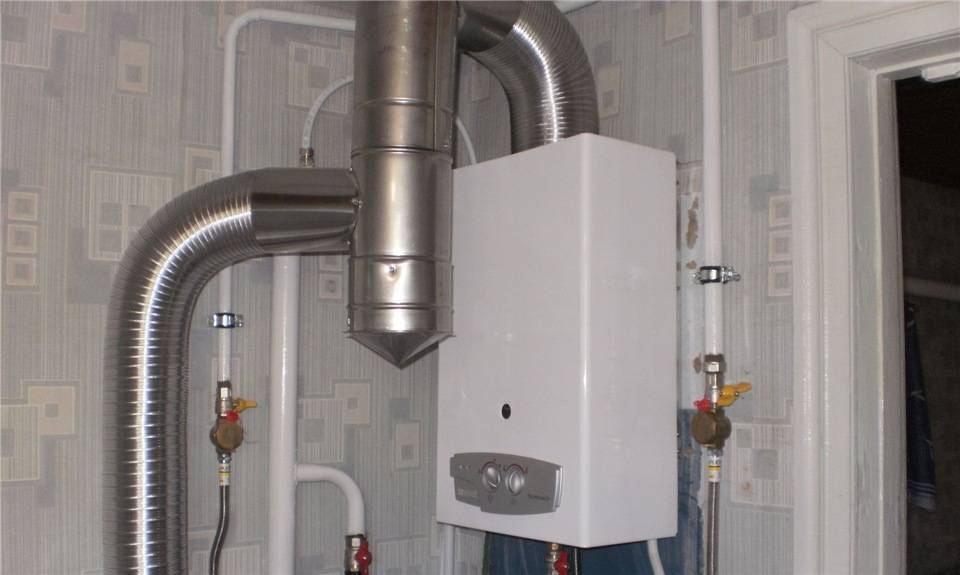

Нужна ли вытяжка над газовым котлом
Вытяжка, в ее классическом понимании, является частью системы принудительной вентиляции, предназначенной для циркуляции воздушных потоков. Она состоит из воздухозаборника, который сужается к раструбу. Последний подключается к трубопроводу. Подобная конструкция устанавливается в частном доме над плитой, чтобы удалять запахи во время приготовления пищи и остатки продуктов горения, если прибор работает на газе.
Для работы отопления используется аналогичное по функции устройство, но другой конфигурации. Вытяжка для газового котла, по сути, является дымоходом, который подключается к раструбу конструкции. Она необходима для следующего:
- своевременно удалять продукты горения, чтобы они не попали в жилое помещение;
- обеспечивать тягу для притока воздушных масс в область горелки;
- эффективно использовать энергию горящего газа.
Эти результаты достигаются только при профессиональном подходе к выбору конструкции и соблюдения правил ее установки. Процесс ввода в эксплуатацию происходит только при контроле службы газа, с ними же согласуются проекты вытяжки для котлов в частном доме. Исключение – организация теплоснабжения в коттедже с помощью баллонного газа. Но и в этом случае любая проверка может выявить нарушения и запретит использовать приборы отопления.
Как сделать вентиляцию в котельной частного дома
Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.
Рекомендуем несколько полезных статей:
- Как сделать вентиляцию в бане своими руками;
- Создание грамотной вентиляции в подвале частного дома;
- Вентиляция в гараже своими руками.
Схема и расчет
Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.
Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:
К=(6-2,4)*0,25+3=3,95
Рассчитаем эффективный воздухообмен по формуле:
W=K*V
Где:
W – воздухообмен, м³/час;
К – кратность;
V – объем пристройки.
Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.
Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.
Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.
Материалы и инструменты
Приточный клапан
Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.
Дополнительные материалы:
- Защитные гильзы для перекрытий.
- Крепление – саморезы, монтажные хомуты.
- Монтажная пена для герметизации пустот между гильзами и перекрытиями.
Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.
Монтаж
Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.
Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.
Дальнейшие действия по организации системы своими руками.
- Очистить проемы от пыли и грязи.
- Установить проходные гильзы.
- Выполнить монтаж труб.
- Закрепить вертикальную часть, проверить надежность крепления.
- Установить вентилятор, подключить его к электросети.
Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.
Требования к устройству дымохода
Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.
К установке дымохода предъявляют следующие требования:
- Дымоход не должен обладать количеством поворотов больше 3-х.
- Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
- Край трубы размещают на 500 мм выше конька кровли.
- Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.

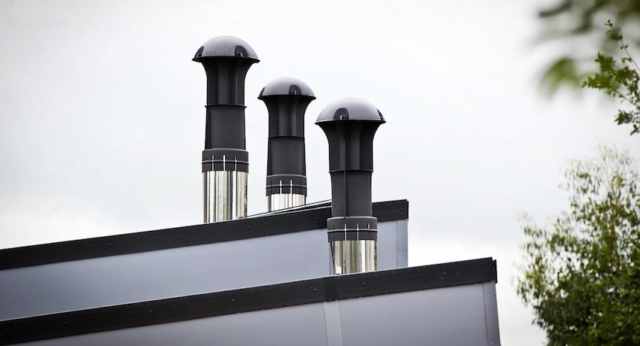

Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.
Правила организации вытяжной системы
Установка коаксиального дымохода не представляет сложностей. Для этого достаточно с помощью подкладок обеспечить герметичность соединений
Важно, чтобы выходная труба на улице была расположена минимум в 2-х метра от ближайших окон или входной двери. Установка вытяжки газового котла без вентилятора намного сложнее
Правила организации отопления в частном доме:
- Обеспечить вентиляцию в помещении, где установлен котел. Частота полной замены воздуха должна быть не менее 3-х объемов комнаты в 1 час.
- Общая длина дымохода — от 4 м и более.
- Свободный доступ к элементам трубопровода для проверки их целостности и обслуживания. Последнее подразумевает периодическую чистку.
- Материал изготовления не должен изменять своих свойств под воздействием высоких температур или их перепада.
Чаще всего трубы располагают у несущей стены. Так дополнительно используется тепловая энергия для поддержания комфортной температуры в доме
Важно, чтобы они не находились впритык кладке. Минимальное расстояние между ними — 3 см
Главные правила установки вентиляции в кухне частного дома
С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.
С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.
Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.
С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.
Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.
Коаксиальный дымоход как элемент вентиляции
Благодаря своей конструкции коаксиальные дымоходы пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.
Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.
Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет
Для борьбы с наледью конец трубы оснащают решетчатым оголовком.
Несколько правил правильной установки коаксиального дымохода:
- Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
- Расстояние от трубы до расположенного сверху окна – не менее 1 м.
- Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
- Выводить магистраль в соседнее помещение запрещено.
Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.
Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.
Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:
Галерея изображений
Фото из
Шаг 2 – монтаж дымохода в гильзу
Шаг 3 – соединительное металлическое кольцо
Шаг 5 – пластиковый элемент на дымоход
Шаг 6 – подключение угла к дымоходу
Шаг 7 – стяжка на манжету
Шаг 8 – декоративный элемент на внешнюю стену
Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.
