Вентиляция на кухне своими руками: схема, монтаж

Советы и рекомендации по установке вытяжки на кухне

Что может быть проще установки вытяжки на кухне? Прочел инструкцию и строго выполнил то, что в ней написано. Предлагаем дополнительно ознакомиться с некоторыми советами, которые не всегда встречаются в руководстве.

вытяжки, изготовленные из алюминия и нержавеющей стали намного прочнее и долговечнее;
фильтрующий материал в вытяжке меняйте не менее 1 раза в 6 месяцев;

Монтаж кухонной вытяжки

вентилятор с большой мощностью и чрезмерно сильным потоком удаляемого воздуха может закупорить воздуховод. Таким образом, все летучие пары и неприятные запахи будут собираться в кухне и близлежащих комнатах;
вентиляционные каналы и воздуховоды время от времени необходимо очищать от скоплений сажи и жирного налета;
в большой по площади кухне (более 15 м2) потребуется дополнительно предусмотреть два вентиляционных канала. Один для наполнения помещения свежим воздухом, другой — для кухонной вытяжки.

Как вы уже поняли, в создании хорошей вентиляции на кухне нет ничего сложного. Главное, следовать всем рекомендациям и советам, и чистый свежий воздух, здоровая атмосфера вам обеспечены.

Естественная вентиляция – принципы правильного создания

Использование только встроенной естественной вентиляции на кухне встречается сейчас очень редко, но принципы ее устройства остаются актуальными. Во-первых, нормальное функционирование возможно только при постоянном воздухообороте, то есть когда беспрепятственно отводится загрязненный воздух и поступает свежий. Во-вторых, их объемы должны быть равными.

Первый принцип обеспечивается поддержкой чистоты вентиляционных каналов. Для выполнения второго в современной квартире с пластиковыми окнами следует дополнительно позаботиться о воздушном притоке. В отличие от квартир в старых домах, где приток воздуха обычно достаточный, в современных квартирах дополнительный приток обеспечивается устройством приточных клапанов в стене или пластиковом окне. Для нормальной вентиляции это не излишки, а необходимость.

Дополнительное устройство вентилятора в отверстии вентканала усилит воздухообмен. Его установка своими руками требует учета некоторых моментов. Недорогие осевые вентиляторы не смогут преодолеть давление воздушного столба вертикальной шахты. Для этих целей существуют центробежные вентиляторы.

Владельцам частного дома также стоит подумать об установке вентилятора на вытяжном канале, выходящем на крышу. Он обеспечит эффективный воздухообмен, к тому же шум от его работы не слышен в помещении. Естественная вентиляция без вспомогательных вентиляторов способна подвести: воздух может пойти в обратном направлении или уменьшится тяга. А установка дополнительного оборудования превратит естественную вентиляцию в самую простую приточно-вытяжную. Шахтный вентканал выводится над крышей выше конька. Это поможет избежать опрокидывания тяги. Воздуховоды, проходящие в холодных местах, утепляют.

При создании канальной домовой вентиляции часто допускаются следующие ошибки:

входные отверстия располагают ниже 10 см от потолка, хотя отработанные газы застаиваются выше;
вентиляционная труба недостаточной высоты – поток останавливается;
совместно вентилируется несколько помещений;
на кухне только принудительная вентиляция, хотя по правилам обязательна и естественная.

Требования к вытяжке на кухне в частном доме

Кухня – это помещение чрезмерно увеличенной влажности и загрязненности воздуха ароматами от приготовления еды, частицами угарного газа, поэтому продуманный и хорошо организованный процесс снабжения кислородом в ней просто необходим. Вентиляция на кухне частного дома должна соответствовать определенным требованиям:

проветривание должно быть сформировано так, чтобы образовавшиеся опасные выделения побыстрее разбавлялись чистым воздухом, после чего полностью выводились за пределы дома;

количеству конфорок газовой плиты должен соответствовать определенный объем помещения (8 м3 – 2 конфорки, 12 м3 – не больше 3-х конфорок, 15 м3 и более – 4);
скорость и качество воздухообмена в кухне регулируется нормативными документами. В среднем она составляет 140 м3/час в кухне с газовой плитой и 110 м3/час – с электрической панелью.

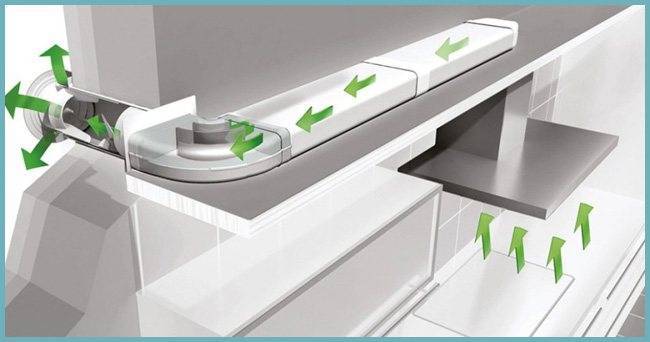

Схема работы кухонной вытяжки

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1. Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2. Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Проведение замеров и расчетов

Как видно, учесть все факторы и провести точный расчёт достаточно сложно. Но нужно постараться, чтобы не жалеть о приобретении прибора, который не справляется с возложенными на него задачами.

Существуют критерии, разработанные производителями:

Прибор с производительностью от 200 до 300 куб. м/час подойдёт для тех, кто готовит немного или кухня небольших размеров. То есть постоянно используется 1-2 конфорки.
Вытяжка с производительностью от 300 до 400 куб. м/час рекомендуется для семей из 3-4 человек, или для кухни средних размеров, а так же там, где ежедневно пользуются 2-3 конфорками.
Прибор с производительностью 500-600 куб. м/час очистит воздух в большой кухне, покроет потребности многодетной семьи. Такая вытяжка будет незаменимой, если плита активно используется ежедневно и включены все конфорки (их может быть 5-6).

Для ориентировочных показателей можно использовать специальные таблицы или данные от производителей.

Для быстрого расчёта производительности используют два значения, площадь кухни и высоту потолков. Эти приблизительные данные можно умножить на коэффициент плиты

Если у кухни нестандартные размеры или её площадь не превышает 40 куб. м, то рассчитать эту величину для конкретного помещения просто перемножив длину кухни на ее ширину и на высоту потолков. Полученный результат нужно умножить на 10 или 12

Числа 10 или 12 – это неизменные коэффициенты, основанные на санитарных нормах. Они означают, что воздух должен очищаться каждые 5 минут, то есть 10-12 раз в час. Поэтому производительность превышает объём кухни минимум в 10-12 раз.

Иногда этот коэффициент повышается из-за частоты включения и особенностей используемой плиты. Например, для газовой плиты с большими конфорками, которые включают каждый день, это число может достигать 20. Для электрической плиты можно приметь коэффициент 15.

Если плита нестандартная и готовят ежедневно, то для расчёта производительности стоит использовать дополнительные коэффициенты для этажности, для плиты, для курящих. Но не следует приобретать устройство с большим запасом мощности

Например, длина и ширина кухни составляют 2 и 3 м соответственно, а высота потолков 2,5 м.

Поэтому, ориентировочная производительность будет составлять: 2 * 3 * 2,5 * 10 = 150 куб. м/час.

Это показатель можно умножить на коэффициент этажности 1,3. Он соответствует санитарным нормам.

Если на кухне кто-то курит, то к производительности прибавляется ещё 15% на каждого курящего от общего числа.

Полученные данные верны для замкнутых помещений. Если кухня не закрывается дверью, а отделена от других комнат проходом, то следует прибавить ещё 30% от полученной мощности.

У нас на сайте есть подробные инструкции по расчету вытяжки для кухни.

Следующим показателем считается рост повара

Очень важно, чтобы вытяжка не задевала голову и не мешала дотягиваться до дальних конфорок или ставить большие кастрюли

Поэтому перед покупкой и монтажом сделайте замеры и смоделируйте процесс работы за плитой. Чтобы не допустить ошибок при проведении замеров помните, что наклонную вытяжку измерять следует от самой нижней точки до конфорок.

Все прямые вытяжки (купольные или встроенные) следует измерять от фильтров до поверхности плиты.

Наклонные вытяжки специалисты рекомендуют выбирать для электронных, галогенных и индукционных плит. Они не требуют много места и отлично справляются с очищением воздуха

Также следует учесть и длину вытяжки. Определите, на сколько она будет выступать вперёд над варочной поверхностью, насколько будет удобно готовить и заменять угольные и жировые фильтры, а также мыть плиту и дотягиваться до дальних конфорок.

Все описанные факторы, влияющие на расстояние, должны быть согласованы. Иначе есть риск того, что вытяжка не будет справляться со своими задачами. Даже самое мощное устройство, установленное слишком высоко, не справится со всеми примесями в воздухе. Или же копоть, осевшая на нижней части слишком низко установленной вытяжки, может воспламениться.

Грамотный выбор высоты установки продлит срок службы вытяжки, позволит устройству работать на полную силу с минимальными затратами. В худшем случае прибор может не справляться со своими функциями или просто сгореть.

3 Безопасность эксплуатации

Кухня — это помещение, в котором одновременно бывает и влажно, и жарко. Чрезмерная влага и жир от приготовления пищи скапливаются на решетке вентилятора, что создает все условия для электрического замыкания. Именно поэтому устройство нужно подсоединять к электросети при помощи кабеля из трех жил.

В электропроводке должны находиться фаза, ноль и «земля». Провод заземления имеет изоляцию желтого цвета и продольную зеленую полосу. Новостройки уже оборудованы евророзетками с заземлением, поэтому нужно лишь подсоединить заземляющий кабель к клемме на штепселе. Ее очень просто определить по значку в виде трех разных по величине линий.

В старых постройках нет заземления. В таком случае нужно самостоятельно организовать защиту. При электрическом пробое заземление отключит автомат на щитке. Помимо этого, оно требуется для уравновешивания потенциалов.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

Встраиваемые. Они монтируются внутри подвесного шкафа.
Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
Подвесные. Устанавливаются под шкафом или полкой над плитой.
Угловые. Монтируются в одном из углов кухни.
Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Учитывая принцип работы, вытяжки бывают 2-х видов:

проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
Циркуляционные. Аппарат пропускает воздух через очистные фильтры, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Какой тип выбрать в частном доме?

жилище должно быть оснащено качественной системой вентиляции. здесь

Оконный клапан приточного типа, который монтируется в оконную створку (как сделать вентиляцию в окне?).
Стеновой клапан приточного типа. Для его монтажа необходимо сделать отверстие во внешней стене (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь).
Проветривать. Его устанавливают на нижней створке двери.

Важно
Домашний камин может заставить работать вентиляционную систему неправильно. При сгорании топлива он сжигает кислород, выкачивая воздух из вентканала

Этот момент важно учитывать на этапе строительства.

Когда вытяжку нельзя подключать к общедомовому каналу

Зная, как провести вытяжку на кухне, надо уточнить правила подключения. Законодательные нормативы (СНиП 41.01.2003) позволяют сочетать разные способы вентиляции в жилых помещениях. Смешанные системы – это применение механических и естественных способов воздухообмена. Подключение к индивидуальному вытяжному каналу в квартире разрешено в любых случаях.

Проблема в том, что далеко не все квартиры оснащены индивидуальными вытяжными каналами. В старых домах конструкция вытяжки формировалась по схеме 2/2, то есть два этажа подключались к одному каналу. Поэтому перед тем как провести вытяжку на кухне, надо позвать специалиста.

Заземление и зануление

До того как перейти к рассмотрению особенностей установки вытяжки на кухне, следует сказать пару слов об электробезопасности. Поскольку вытяжка будет устанавливаться на кухне, в ее корпус постоянно будут проникать брызги жира, капли влаги. Из-за этого увеличивается шанс получить удар током в случае неправильного подключения к сети вытяжки.

Чтобы избежать неприятных последствий для своего здоровья, при подключении вытяжки к сети необходимо использовать три провода: фаза, земля и ноль. Определить провод заземления можно по характерному желтому цвету и зеленой полоске. В начале установочных работ обязательно выполняется заземление в целях безопасного использования электроприбора.

Обычно это сделать довольно просто, если в доме имеется контур заземления и присутствуют розетки евро-типа. Для грамотного подключения необходимо всего лишь подвести провод к клемме заземления и подключить его. Она имеет специальное обозначение в виде полосок разной длины или буквенное — Ground (GND). Но иногда может оказаться так, что техника не имеет разъема под заземление. В этом случае проблему придется решить самостоятельно, прикрепив провод к металлическому корпусу.

Однако не во всех квартирах могут быть установлены евророзетки. В таком случае у владельцев возникнет вопрос, как подключить вытяжку на кухне при отсутствии заземления? В этом случае им придется выполнить зануление своими руками. Однако учтите, что не стоит подключать нулевой провод к трубам и батареям. Это обязательно должна быть только глухая нейтраль.

Вначале вам необходимо найти электрический щиток со счетчиками. В стене должна быть замурована труба, от которой разведены провода либо это может быть специальная шина. Обычно на ней имеется готовый штырь с уже накинутыми нулевыми проводами. Именно так и выглядит глухая нейтраль, которая, как правило, имеет надежное заземление. От неё вам придется провести на кухню многожильный кабель диаметром не менее 2,5 мм2. Для подключения самой вытяжки вам понадобится установить автомат-разделитель на 6,3 А.

Если вы в щитке обнаружите уже подключенные провода к занулению, то не стоит их отключать. Иначе вы или ваши соседи получите удар током. Нужно сделать немного иначе — взять свой провод и закинуть его поверх чужих, а после затянуть гайку. Если вы не обнаружили никаких проводов, и труба гладкая, то вам нужно зачистить ее и установить контакт провода на хомут. Однако не стоит заниматься этим, если у вас нет специальных знаний в электротехнике. Лучше всего доверить эту работу профессиональному электрику.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

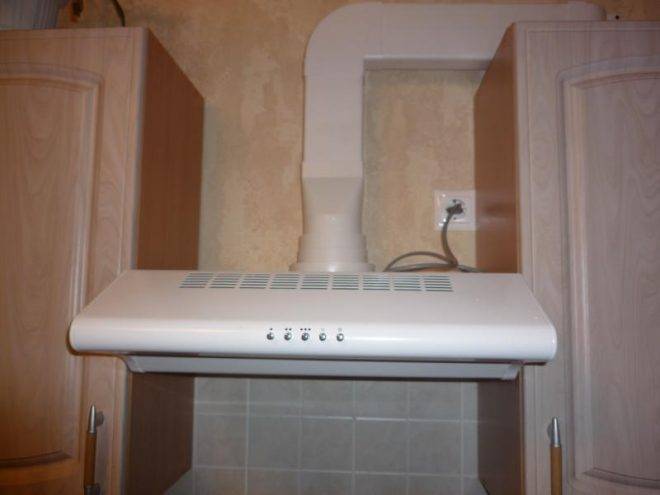

Как нужно устанавливать гофру?

Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.

Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.

Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.

Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.

ВАЖНО! Примерно два раза в год воздуховод нужно чистить, или просто заменить новым, так как накапливается гарь, которая может мешать движению воздуха и появится риск её воспламенения.

Какая схема вентиляции подходит для кухни

Различается четыре типа систем воздухообмена:

Естественная. Основана на разности температур и давления внутри помещения и за его пределами. Свежий воздух поступает через естественные проемы или клапаны, выходит отработка также посредством вентканалов.
Приточная. Нагнетатели подают свежий воздух внутрь комнаты, отработанная среда выходит через шахту вентиляции.
Вытяжная. Приток осуществляется естественным образом, вытяжка организуется принудительными нагнетателями.
Приточно-вытяжная. Подразумевается установка приборов для принудительной циркуляции потоков в помещении.

Выбор зависит от возможностей пользователя, особенностей и конструкции помещения.

Естественная

Самый простой вариант воздухообмена. Эффективность зависит от наличия тяги в вентиляционных каналах. Поступление свежего воздуха организуется форточками, проветриванием. За вывод отвечают общие вентиляционные домовые шахты.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Сегодня естественная вентиляция применяется редко из-за герметичных стеклопакетов, мощных плит. Чаще всего в сеть встраивают нагнетатели для ускорения воздухообмена в кухне.

Принудительная с вытяжкой

Эффективный способ вентиляции, который может быть двух видов:

общий – предусматривает установку вентилятора с решеткой;
локальный – с монтажом вытяжки, которая всасывает и отводит по каналам запахи, газы.

Вентиляция на кухне с вытяжкой монтируется собственными руками, не доставляет проблем при выкладке воздуховодов и подключении оборудования в сеть. Основное правило – выбрать агрегаты оптимальной мощности и габаритов.

Виды подвесных систем

Подвесные системы классифицируются мо месту их размещения на кухне. От этого будет зависеть, каким способом и куда они будут крепиться. Среди подвесных вентиляционных систем можно выделить следующие разновидности:

настенные;
угловые;
островные.

Наиболее распространены первые. Их изготавливают в самых различных дизайнерских вариантах, поэтому несложно подобрать изделие, подходящее по внешнему виду к ранее приобретенной мебели.

Островные изделия могут быть размещены в любой точке помещения, так как они монтируются к потолку. Такие конструкции часто используются в дизайнерских вариантах кухонной мебели.

Монтаж встраиваемой вытяжки

К любому оборудованию прилагается инструкция, в которой приведены основные этапы установки и ее правила. Прежде, чем начинать монтаж, необходимо ознакомиться с основными положениями данного документа. Это поможет вам грамотно спланировать установку и определить место расположения прибора.

Однако, существует ряд общих правил, которых также необходимо придерживаться:

При использовании встраиваемой вытяжки, ее выдвижная панель должна свободно располагаться под ящиком. То есть скрывать ее внутри неприемлемо, так как не будет возможности ее выдвинуть, а значит, что вы не сможете использовать оборудование на полную мощность.
Затем прибор должен напрямую соединяться с вытяжным отверстием в стене или можно использовать для этих целей воздухоотвод. Для установки рециркуляционной вытяжки соединение с внутридомовой вентиляцией не требуется, но специалисты не рекомендуют приобретать оборудование только с функцией рециркуляции, так как оно не позволяет в полном мере очищать воздух в помещении.
Для установки необходимо выдерживать определенное расстояние от варочной поверхности. Расстояние от электроплиты до вытяжки должно быть на менее 70 см. Установка газовой вытяжки или вытяжки над газовой плитой должна производиться на расстоянии не менее 80 см.

Рассмотрим последовательность установки всего комплекса оборудования:

Прежде чем устанавливать оборудование, необходимо подготовить для него нишу или шкаф. Если у вас уже имеется шкаф в наличии, то вам необходимо удалить из него дно и вырезать отверстия для труб воздуховода во всех полках и крыше.
Монтаж воздуховода должен осуществляться на месте, чтобы не ошибиться с размерами. Установить его можно заранее, примерив предварительно к самой вытяжке, или после установки вытяжки. Мешать процессу монтажа установленное оборудование не будет.

Напомним, что высота установки вытяжки над плитой зависит от типа варочной поверхности: электрическая или газовая. Для газового типа расстояние должно быть больше.
Встраиваемая вытяжка устанавливается на месте средней полки в стандартных ящиках, если иное не предусмотрено ее конструктивными особенностями и инструкцией по установке.
К установленной вытяжке подсоединяется воздуховод. Если оборудование рециркуляционное, воздуховод можно обрезать на выходе трубы из шкафчика. Если нет, то заранее воздуховод надо подключить к общей внутридомовой вентиляции.
Для обеспечения вытяжки электроэнергией необходимо предусмотреть отдельную розетку с заземлением. Эта розетка будет предназначена только для данного вида оборудования, и ничего другого к ней подсоединяться не должно. Данное правило внедрено в целях безопасности. При невозможности выполнить качественное заземление, рекомендуется организовать “зануление” кабеля розетки.

Монтаж вытяжки при правильном подходе и грамотной организации не является слишком трудоемким. Необходимо соблюдать все рекомендации и правила по установке, и ваша техника будет служить вам гораздо дольше.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.
