Принудительный вид вентиляции
К приборам принудительной вентиляции относится домашний вентилятор и вытяжки. Эти устройства принято устанавливать на кухне, туалете и ванной комнате, так как только они смогут полностью обновить находящийся там воздух.
Можно установить прочный настенный вентилятор, но у него есть некоторые недостатки, он очень шумный во время работы и дорого стоит. Более дешевый вариант, это втулочные устройства, которые не такие шумные. Принудительная вентиляция может быть централизованной или локальной.
- Централизованная система является бюджетным вариантом, она состоит только из установки вытяжки. Все трубы из вентилируемых комнат проводятся к установленному вентилятору. Кислород в помещение поступает через щели в дверях, окнах и т. д., а грязный воздух выбрасывается на улицу. Такая система, сделанная в доме своими руками не слишком хороша, так как не сможет решить ряд остальных проблем, а потраченные для нее средства будут впустую.
- Локальная система устанавливается легко. Для нее понадобится только маленькое отверстие сделанное с любой стороны стены. Она небольшая по размеру, имеет красивый внешний вид, хорошо работает. Установка такого устройство считается подходящим дополнением к основной системе вентиляции. Но полностью обеспечить помещение достаточным снабжением кислорода у нее не всегда получается. Поэтому кухни и санузлы все равно оборудуют каналами естественной вытяжки.
Советы по обустройству естественной вентиляции
Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.
В санузле
Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.
В бане
При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.
Клапана открываю при необходимости быстро просушить парилку или моечную.
В котельной
Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.
Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.
Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.
Повороты вентиляционных каналов снижают эффективность на 10%.
В жилых комнатах
Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.
На кухне
При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.
Советы по монтажу
Самостоятельный монтаж любого агрегата в домашних условиях требует комплексного подхода. Сюда входит не только механическая составляющая, то есть непосредственная сборка и крепление конструкции, но и грамотное подключение к электросети.
Вентиляция в частном доме.
Подключение к сети
Вытяжка или принудительная вентиляция на кухне своими руками должна подключаться с обязательным соблюдением всех правил электробезопасности. Кухня, согласно нормам, принадлежит к помещениям повышенной опасности с агрессивной средой. Связано это с тем, что электрооборудование агрегата находится в непосредственном контакте с влажными, жирными испарениями, и при неправильном подключении возможен пробой на корпус.
Поэтому просто сунуть вилку в розетку недостаточно, нужно обеспечить надежное, стабильное заземление. Если вы являетесь обладателем квартиры в новостройке, то здесь все просто. По правилам все розетки там должны быть оборудованы заземляющим контуром.
Розетка с заземлением.
В остальных случаях заземление нужно будет обустраивать самостоятельно. Не пугайтесь, вам не придется вбивать в землю металлические стержни. Каждый распределительный электрический щит в высотном здании обязательно имеет заземляющий контур.
Его вы увидите сразу, земля может находиться на металлической трубе, по которой заводится кабель, как правило, на ней приварен болт с резьбой. Или будет оборудована специальная клемма на металлическом корпусе шкафа. Обозначается заземляющий контур тремя параллельными линиями, выполненными в виде импровизированной стрелочки.
Заземляющий контур заводится в квартиру медным проводом сечением не менее 2,5 мм². Если вы решили запитать агрегат через стационарную скрытую проводку, то необходимо установить на фазу разделительный автомат, рассчитанный на 6,3А.
Значок заземления
Основные моменты монтажа
Сама конструкция чаще всего крепится анкерными болтами сечением не менее 10 мм. Все специалисты советуют сразу за агрегатом устанавливать обратный горизонтальный клапан. Это простая конструкция, состоящая из перекрывающей пластины и кожуха, она страхует систему от возникновения эффекта обратной тяги. Ее можно изготовить своими руками, но мы советуем купить заводскую, цена у нее небольшая.
Заземление в шкафу.
Перед тем как установить вентиляционную решетку на кухне, убедитесь в том, что воздуховод чистый и есть нормальная тяга. Трассу можно монтировать при помощи жестких или гофрированных труб. Мы советуем использовать гофру, так как жесткие конструкции хотя и красивее, но имеют склонность издавать посторонние звуки во время работы.
Трубу не рекомендуется заводить вовнутрь вентиляционной шахты, как правило, она фиксируется при помощи хомутов. Промазывать силиконом стоит только соединение с жесткими трубами, гофра и так плотно ложится.
На видео в этой статье показан процесс монтажа.
Критерии выбора систем вентиляции
Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.
При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей
Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок
Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.
Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.
Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.
Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.
Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях. Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться
Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона
Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.
Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:
Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:
- нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
- правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
- спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
- оптимальная влажность комнат будет регулироваться автоматически.
Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.
Естественная вентиляция частного дома
Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.
Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.
Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.
Преимущества и недостатки естественной вентиляции
Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:
- Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
- Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
- Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.
Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).
К недостаткам системы естественной вентиляции дома можно отнести:
- Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
- Отсутствие регулировки работы системы.
Естественную вентиляцию рационально применять в деревянных постройках.
Подготовка к монтажу вентиляции частного дома
Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.
Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.
При проектировании домашней вентиляции следует учесть:
- Наличие в помещении плиты или камина.
- Кубатуру каждой комнаты и коттеджа в целом.
- Количество проживающих.
- Необходимость встраивания в систему воздушных фильтров и их тип.
- Индивидуальные архитектурные особенности здания и многое другое.
По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».
В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.
Принудительно-вытяжная вентиляция в кухне
Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.
При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.
Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.
Что необходимо учесть
При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:
- максимально возможная мощность вентиляционной установки;
- значение рабочего давления;
- уровень шумности.
Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.
При строительстве дома
При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему
Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.
По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.
В готовом доме
Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.
Вентиляция частных домов принудительного типа
Система принудительной вентиляции в частном доме необходима там, где естественная вентиляция не способна обеспечить полноценного обновления воздуха. Чаще всего вентиляционные устройства необходимы в котельных, ванных комнатах, туалетах и кухнях. Приборами, с помощью которых осуществляется принудительная вентиляция, являются вентиляторы и вытяжки.
Организовать принудительный воздухообмен можно воспользовавшись схемой вентиляции в частном доме. Схема может предполагать наличие настенного вентилятора, который устанавливается в начале воздушного канала. Несмотря на то, что подшипниковый вентилятор более прочный, он создает во время работы много неприятного шума. Гораздо тише работают втулочные устройства, которые, к тому же, дешевле.

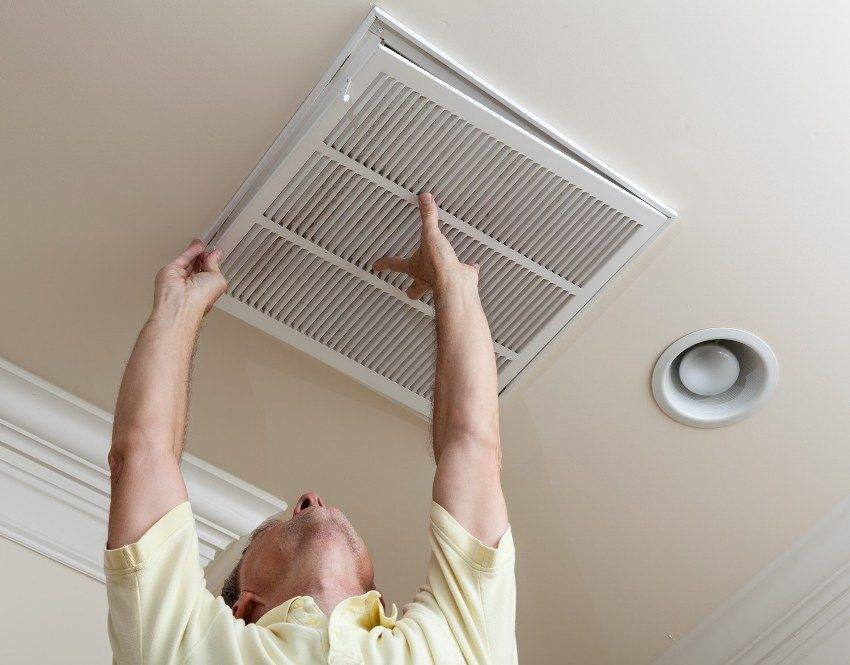

Установка потолочной вентиляционной решетки
Расположение и размеры каналов вентиляции
Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.
Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.
На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.
Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.
Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.
Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.
| Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк). |
Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.
Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)
Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)
Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.
Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.
В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб. Блок из труб закрывают коробом.
Как несколько каналов объединить в один канал
В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.
В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.
Читайте: Как несколько каналов объединить в один общий канал вентиляции
Производительность канала вентиляции
Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:
Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)
Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.
Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.
Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов, производительность будет отличаться от указанной в таблице незначительно.
Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.
Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.
