Вентиляция офиса: санитарные нормы приточно-вытяжной системы, нормы помещений

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

1. В зависимости от способа подачи воздуха (естественный или принудительный).
2. Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

• хорошая циркуляция воздуха;
• постоянный приток свежего воздуха по всему офисному пространству;
• Эффективная система очистки наружного воздуха;
• система подогрева наружного воздуха до комфортной температуры.

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

• постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
• система очистки уличного воздуха;
• система подогрева наружного воздуха до комфортной температуры;
• увлажнение наружного воздуха;
• экономное использование электричества.

Но у этого оборудования есть и недостатки:

• шум. Лопасти вентилятора совсем не тихие;
• накопление конденсата, который должен периодически сбрасываться;
• холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

1. Естественно.
2. Принудительно.
3. Обязательно, конечно.

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

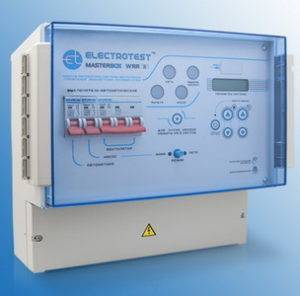

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

• запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
• перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.

Проект системы вентиляции офиса

Типичные проект вентиляции офисного помещения

На систему вентиляции офисного здания возлагается целый ряд функций. Поэтому при проектировании учитываются многие факторы, регламентируемые правилами СНиП вентиляции офисных помещений №№ 2.09.04.87 и 2.04.05.91. Система собирается из узлов различной стоимости, функциональности и конструкции. Задача проектировщиков правильно их подобрать.

С заказчиком согласуются следующие моменты:

• расположение вентиляционной установки;
• расположение вентканалов;
• мощность электросистемы, возможность подачи воды;
• необходимость и пути дренажной системы;
• доступ к оборудованию после установки;
• возможность изменения конструкции.

Проектирование систем вентиляции для офисов включает:

• расчеты теплопритоков для каждого отдельного помещения в зависимости от архитектурных особенностей, назначения с учетом технического задания к проекту;
• расчет воздухообмена;
• аксонометрическая схема коммуникаций;
• аэродинамический расчет, позволяющий определить площадь сечений воздуховодов и потери давления по сети;
• подбор всего необходимого оборудования для комплектации системы вентиляции в офисе;
• расчет мощности обогревателя в приточной установке;
• подготовка пакета проектных документов.

Требования к вентиляционным системам

Нормы вентиляции обязательно должны соблюдаться. Гигиенические требования к микроклимату описаны в СНИП. К вентиляции офисов в различное время года будут отличаться: в летний период температура воздуха должна составлять 19–21 градус, а зимой 23-25. Влажность в помещении в теплое время года не должна превышать 60 %, а в зимний период – 65%. Скорость воздушного потока зимой и летом 0,2–0,3 м/с.

Заданные нормы воздухообмена представлены для помещений 2-3 категории. Нормирование микроклимата может осуществляться естественным путем или принудительной центральной вентиляционной системой.

Обеспечение оптимального микроклимата и поддержание санитарно-гигиенических норм предполагает удержание необходимого температурного режима в жаркий период на уровне 28 градусов или ниже. В противном случае должна быть спланирована вентиляция и кондиционирование.

Требования СНИП базируются на конструкции помещений, их предназначении. Рассчитывают кратность теплообмена по спец-формулам и таблицам. Мощность притока воздуха будет зависеть от наполняемости комнаты людьми и бытовой техникой. Чаще всего используется централизованная вентиляционная система.

В проектировании офисной системы кондиционирования учитывается последующий ремонт вентиляции. Автономная вытяжка оборудуется в санузлах, курилках, в комнатах, с большим скоплением техники. Соответственно СНИП отдельные вытяжные фильтры могут локализоваться в конференц-залах.

Поддержание оптимального микроклимата достигается за счет того, что поток воздуха проходит в каждое отдельное помещение. Часть воздуха подается на коридоры и помещения, оборудованные только вытяжной системой.

Удаление углекислого газа из помещений происходит, за счет вытеснения его воздухом в помещение, оснащенное вытяжкой. По требованиям СНИП, в комнатах с площадью 35 квадратных метров и выше предполагается установка одновременно приточных и вытяжных трубопроводов.

Одновременная установка приточных и вытяжных воздуховодов требуется в офисных помещениях площадью более 35 квадратных метров

Расчет размера воздуховодов

Чтобы помещения, следует определить, каким будет сечение трубы, объем воздуха, проходящего через воздуховоды, скорость потока. Такие расчеты важны, так как малейшие ошибки приводят к плохому воздухообмену, шуму всей кондиционной системы или большим перерасходам финансовых средств при монтаже, электричества для работы оборудования, которое предусматривает вентиляция.

Чтобы выполнить расчет вентиляции для помещения, узнать площадь воздуховодного канала, необходимо использовать такую формулу:

Sс = L * 2,778 / V, где:

• Sс – это расчетная площадь канала;
• L – значение расхода воздуха, проходящего через канал;
• V – значение скорости воздуха, проходящего через воздуховодный канал;
• 2,778 – специальный коэффициент, который необходим для согласования размерностей – это часы и секунды, метры и сантиметры, используемые при включении данных в формулу.

Чтобы узнать, какой будет фактическая площадь воздуховодной трубы, необходимо использовать формулу, исходя из типа канала. Для трубы круглого формата применяется формула: S = π * D² / 400, где:

• S – число для фактической площади сечения;
• D – число для диаметра канала;
• π – константа, равная 3,14.

Для труб прямоугольного формата понадобится уже формула S = A * B / 100, где:

• S – это величина для фактической площади сечения:
• А, В – это длина сторон прямоугольника.

Как нагреть или охладить воздух в помещении при помощи вентиляционной системы?

В холодную погоду помещение очень быстро остывает, поэтому возникает потребность обогревать приточный воздух. Наиболее востребованный метод нагрева это калорифер, встроенный в систему проветривания.

Калорифер, встроенный в систему проветривания, наиболее эффективный способ обогрева приточного воздуха

Вентиляция с рекуперацией позволяет сильно сократить расходы на отоплении. Зарекомендовал себя рекуператор хорошо в приточно-вытяжных видах вентиляции. Приточный воздух обогревается за счет, выводимого углеводорода. При таком нормировании температурного режима, до 80 % тепла передается от выводимых воздушных масс.

Если необходимо обогреть воздух для офисного помещения с большой площадью, используют водяной калорифер. Основным недостатком данного вида вентиляции является сложность монтажа и ремонта, в случае поломки.

Как нагреть или охладить воздух в помещении при помощи вентиляционной системы?

В холодную погоду помещение очень быстро остывает, поэтому возникает потребность обогревать приточный воздух. Наиболее востребованный метод нагрева это калорифер, встроенный в систему проветривания.

Калорифер, встроенный в систему проветривания, наиболее эффективный способ обогрева приточного воздуха

Вентиляция с рекуперацией позволяет сильно сократить расходы на отоплении. Зарекомендовал себя рекуператор хорошо в приточно-вытяжных видах вентиляции. Приточный воздух обогревается за счет, выводимого углеводорода. При таком нормировании температурного режима, до 80 % тепла передается от выводимых воздушных масс.

Если необходимо обогреть воздух для офисного помещения с большой площадью, используют водяной калорифер. Основным недостатком данного вида вентиляции является сложность монтажа и ремонта, в случае поломки.

Оборудование для качественной вентиляции офисных помещений.

Естественная вентиляция офисным помещениям мало подходит из-за их герметичности. Пластиковые окна, двери из металлопласта и стекла не пропускают достаточно воздуха в помещения и блокируют его циркуляцию.

Поэтому для качественной вентиляции устанавливается специальное климатическое оборудование, которое подбирается согласно требованиям для каждого пространства отдельно.

1. Вытяжная вентиляционная установка.

Ставится для оттока используемого воздуха из комнаты. Может быть местной и общеобменной. Местная вентиляция удаляет воздух только из одного помещения, в котором установлена, А общеобменная системы способна удалить загрязнённый воздух из всех помещений здания. При этом обе установки обеспечивают достаточный приток свежего воздуха взамен удалённого;

2. Оборудование приточного вентилирования.

Создаёт нагнетание свежего воздуха внутрь помещения, за счёт большого его количества происходит выталкивание переработанного воздуха через вентиляционное отверстие.

Плюсы установки оборудования для приточного вентилирования в офис:

• хороший воздухооборот;
• постоянная подача свежего воздуха по всем офисным помещениям;
• мощная очистительная система внешнего воздуха;
• система нагрева уличного воздуха для комфортной температуры;

3. Приточно-вытяжная вентиляция.

Обеспечивает одновременно отвод отработанного воздуха и приток свежего.

Плюсы приточно-вытяжной вентиляции:

• непрерывный отвод загрязненного воздуха и насыщение помещений чистым;
• очистительная система уличного воздуха;
• система подогрева уличного воздуха до комфортной температуры;
• увлажнение уличного воздуха;
• экономное электропотребление.

Но у этого оборудования есть и минусы:

• шум. Лопасти вентилятора работают далеко не бесшумно;
• накапливание конденсата, который нужно переодически сливать;
• в зимнее время, холодный воздух нагревается, а вот летом — не охлаждается, что вынуждает устанавливать дополнительное охлаждающее оборудование;

4. Устройство канального кондиционирования;

Канальные кондиционеры фильтруют воздух и передают его по всем кабинетам здания с помощью системы воздушных шахт.

Плюсы такого оборудования для кондиционирования:

• высокая производительность;
• несколько испарительных блоков;
• надёжность;
• поддержка комфортного температурного режима в нескольких комнатах здания.

Но есть и минусы:

• высокая цена оборудования;
• большие требования к проектированию и установке;
• сложный монтаж;
• высокий уровень шума при неправильной установке;

5. Центральные кондиционеры.

Одна из самых эффективных систем кондиционирования. Способна обеспечить комфортный микроклимат в большом помещении с множеством отдельный комнат и кабинетов.

Подогревает или охлаждает уличный воздух, увлажняет и очищает его. Кроме того, такое оборудование надёжно и долговечно.

Как и большинство техники, центральные кондиционеры имеют свои недостатки:

• высокая стоимость;
• сложность монтажа;
• периодическое обслуживание

Как определить, правильно ли работает система вентиляции? Какие аспекты надо учесть, создавая систему вентиляции? Почему при этом надо учитывать сферу деятельности компании?

Неважно, какой у нас объект, что касается вентиляции, мы должны рассмотреть следующие аспекты. 1

Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений)

1. Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений).

Например, если мы говорим об участке для организации сбора медицинских отходов внутри организации, это должно быть помещение с автономной вытяжной вентиляцией (п. 211 СанПиН 2.1.3684-21).

Для предприятий общественного питания важно предусмотреть локальные вытяжные установки в помещениях с выбросами тепла, влаги, пыли (мучной). Локальные установки могут присоединяться к системе вентиляции производственных помещений (п

2.13 СанПиН 2.3/2.4.3590-20).

2. Какие параметры микроклимата нужно соблюдать в соответствии с нашим видом деятельности (температура, влажность, скорость движения воздуха).

Информация о параметрах микроклимата» содержится в разделе V «Физические факторы» обновленного СанПиНа 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

К сведению

Параметры микроклимата зависят от категории выполняемых работ и уровня энергозатрат (п. 28 СанПиН 1.2.3685-21).

Показатели, характеризующие микроклимат на рабочих местах в производственных помещениях:

• температура воздуха;
• температура поверхностей ограждающих конструкций (стены, потолок, пол), устройств, а также технологического оборудования или ограждающих его устройств;
• относительная влажность воздуха;
• скорость движения воздуха;
• интенсивность теплового облучения.

В профильных санитарных правилах, например для предприятий общественного питания, конкретной информации о параметрах микроклимата нет, указано лишь следующее: «Воздух рабочей зоны и параметры микроклимата должны соответствовать гигиеническим нормативам».

К сведению

Для медицинских организаций в профильном разделе СП 2.1.3678-20 в приложении 3 все же указана конкретная температура воздуха для помещений.

3. Какая кратность воздухообмена установлена для наших помещений.

Она может быть разной даже для помещений одного объекта. Например, для помещений, где хранятся сильно пахнущие средства, она выше, чем для помещений, предназначенного для хранения чистого белья.

4. В каких помещениях должен преобладать приток воздуха, а в каких — выход.

В асептических помещениях приток воздуха должен преобладать над вытяжкой (п. 4.5.2. СП 2.1.3678-20). В помещениях инфекционного профиля вытяжка должна преобладать над притоком воздуха.

Вытяжная вентиляция с механическим побуждением без устройства организованного притока должна организовываться из следующих помещений: душевых, санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств, реактивов и других веществ с резким запахом (п. 4.5.23 СП 2.1.3678-20).

Если мы говорим об организации услуг в области спорта, досуга и развлечений, то вытяжная вентиляция с механическим побуждением без устройства организованного притока должна быть из санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств (п. 6.1.18 СП 2.1.3678-20).

5. Для каких помещений объекта допускается общая система вентиляции, а какие помещения должны быть обособлены

Этот аспект особенно актуален для медучреждений, фармпромышленности, работ с микробиологическими культурами (далее мы расскажем об особенностях вентиляции в медицинских учреждениях).

6. Как обеспечить приток воздуха в помещении, где допускается фрамужное проветривание, где требуется приточно-вытяжная вентиляции с механическим побуждением, а где-то только через фильтры тонкой очистки.

Боксы или боксированные палаты оборудуются автономными системами вентиляции с преобладанием вытяжки воздуха над притоком и установкой на вытяжке устройств обеззараживания воздуха или фильтров тонкой очистки (п. 4.5.13 СП 2.1.3678-20).

Нормы вентиляции в офисных помещениях

Какие нормы вентиляции в офисных помещениях учитываются? Проект системы создается согласно следующим строительным правилам и нормам (СНиПам): № 2.09.04.87, №2.08.02.89, №204.0591. Важны такие данные, как общая рабочая территория, число работников, примыкающих помещений, оргтехники.

Компания-проектировщик вентиляционных систем заранее согласовывает с заказчиком такие нюансы, как:

• Место установки вентиляционных конструкций и элементов
• Мощность, возможное наличие воды
• Монтаж дренажной системы
• Возможные изменения в устройстве
• Доступ к оборудованию после его установки

Одновременно определяются компоненты системы и оформляется проектная документация, учитывая все пожелания клиента. При правильных и обдуманных действиях, результаты плодотворной работы сотрудников учреждения повысятся более чем на 20%.
