Вентиляция помещений

Аэрация

Это разновидность естественной вентиляции. Здесь необходимо учитывать розу ветров. Это нужно, чтобы вредные вещества из отработанного в цехах потока не попадали в, например, офисные помещения. Желательно, чтобы вентилируемое здание (помещение) располагалось с наветренной стороны касательно производственных цехов. Обмен воздуха происходит посредством окон и световых фонарей благодаря разнице температур и напору ветра. Оптимальная тяга создается при специальных трехуровневых конструкциях форточек. В теплое время свежий поток входит через нижние фрамуги, загрязненный удаляется через верхние.

Воздуховоды и их разновидности

Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:

  • тепло и шумоизоляция воздушных потоков;
  • полная герметичность и компактные размеры;
  • надежные крепления и прочный материал;
  • гладкая внутренняя поверхность.

Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.

Типы воздуховодов и их особенности:

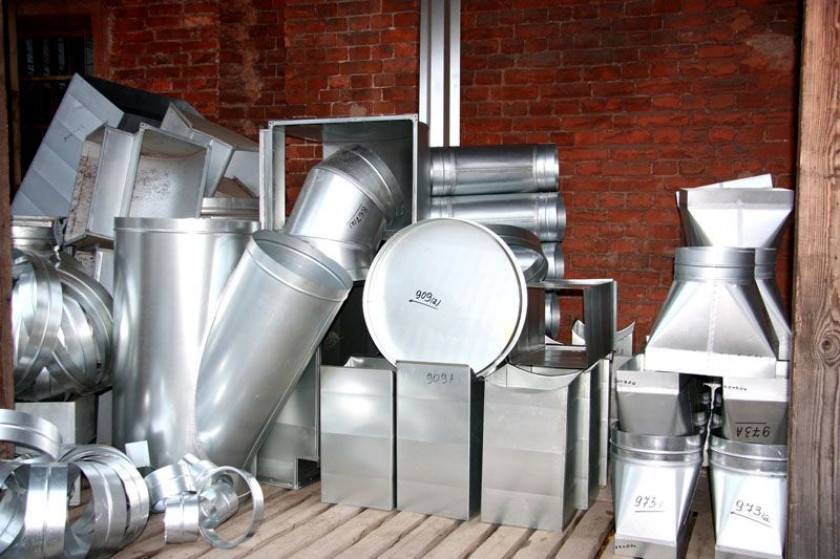

Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.

Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условия

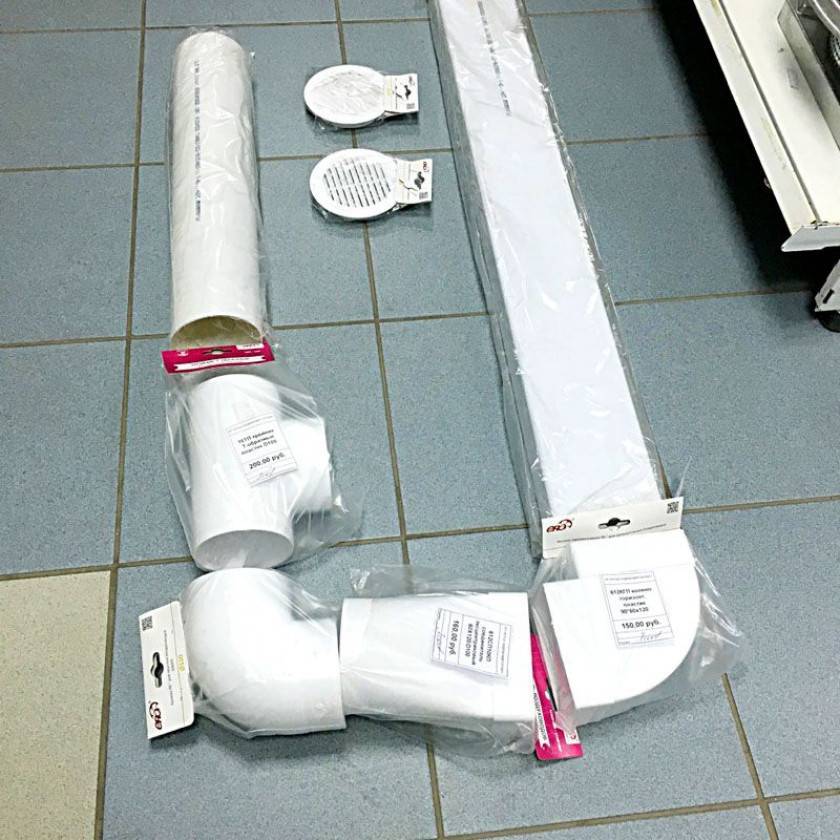

Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.

Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники

Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.

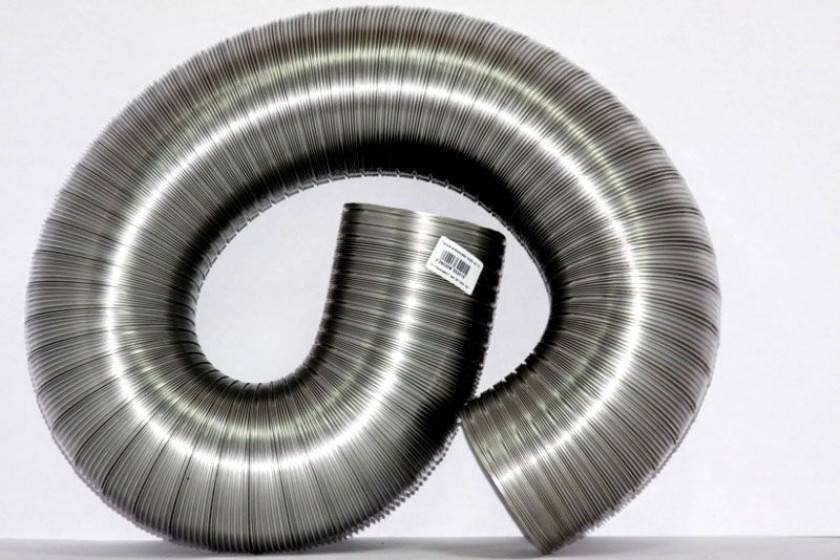

Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.

Требования к промышленным вентиляционным системам

Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:

Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа

Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.

В каких случаях требуется организация венткамер

Центральное вентиляционное оборудование, как известно, издаёт шум и вибрации при работе, а потому его не следует устанавливать в помещениях, предназначенных для постоянного пребывания людей (более 2 часов подряд). Его за подшивным потолком технических помещений или в отдельных специально предназначенных для этого помещениях (венткамерах).

Причём стандартами определено значение максимальной производительности вентиляционного оборудования, которое допускается размещать за подшивным потолком — 5000 кубометров в час (п. 7.9.3 СП 60.13330.2012). Для более мощных установок следует предусматривать венткамеры. О требованиях и устройстве этих помещений речь и пойдёт ниже.

Монтаж настенных кондиционеров

Внутренний блок настенного кондиционера довольно компактен, не занимает большого пространства, удобен в эксплуатации и обычно крепится на стене внутри помещения. Дизайнерские и стилистические решения настенных кондиционеров весьма разнообразны, что делает область их применения столь широкой, подходящую модель кондиционера настенного типа можно подобрать практически для любого типа интерьера.

Настенные кондиционеры разных мощностей способны эффективно функционировать в помещениях от 15 до 140 кв. м.

Внешний блок кондиционера такого типа, типично, монтируется снаружи здания, на стене, посредством специального кронштейна, он так же может быть выведен на технический этаж, на чердак, в подвал, или на крышу, на лестничную клетку и так далее, то есть туда, где атмосферным воздухом сможет продуваться довольно горячий конденсатор.

Достоинства и недостатки настенных систем кондиционирования

Достоинств настенных кондиционеров целое множество, они варьируются в зависимости от конкретной модели, но можно попробовать свести их к «базовым» и общим достоинствам:

  1. Разнообразие дизайнерских решений
  2. Широкий диапазон мощности
  3. Электронное управление системой
  4. Гибкость монтажа внутреннего блока сплит-системы и его компактность

Безусловно, у настенных кондиционеров бывают и недостатки, но свести их к общему списку, пожалуй, невозможно, главное помнить, что если подобрать максимально подходящий для конкретного помещения прибор, то Вы не ощутите дискомфорта в эксплуатации, поэтому отдавайте предпочтение только высококачественных кондиционерам, таким как системы кондиционирования Daikin.

Правила эксплуатации настенных кондиционеров

Срок службы настенных кондиционеров достаточно велик (7-12 лет в среднем), но для того чтобы прибор прослужил эффективно и долго, необходимо правильно за ним ухаживать и не забывать о регулярном сервисном обслуживании, не допускайте загрязнение фильтров и проводите периодическую профилактику и настенный кондиционер будет долго радовать Вас поддержкой благоприятной температуры.

Выбор настенного кондиционера

Выбирая настенный кондиционер внимательно изучайте заявленные производителем характеристики и подбирайте прибор соответствующий Вашему типу помещения. Настенные кондиционеры Daikin – это превосходный выбор и вложение денег в качество и надёжность, а ассортимент кондиционеров Daikin настолько широк, что Вам точно будет из чего выбирать.

Настенный кондиционер Daikin FTXS-K/RXS-K – это высококачественная современная система кондиционирования обладающая широким спектром достоинств, вот лишь некоторые из них:

  • Стильный и усовершенствованный дизайн лицевой панели;
  • Экономия до 30% электроэнергии благодаря двухзонному датчику движения «Умный глаз»;
  • Супер комфортное распределение воздуха, например, если в какой-либо зоне находятся люди, воздушный поток будет автоматически направлен в другую зону, с целью предотвращения переохлаждение присутствующих;
  • Если люди в помещении отсутствуют, то кондиционер через 20 минут перейдёт в режим энергосбережения, тем самым экономя до 80% электроэнергии;
  • Долгосрочные фильтры и функция многоступенчатой очистки воздуха;
  • Возможность функционировать в составе мультисистемы.

Если Вы заинтересовались настенным кондиционером Daikin FTXS-K/RXS-K и другими кондиционерами, обратитесь к квалифицированным в вопросах кондиционирования специалистам компании ЛЮКС-КЛИМАТ, которые с радостью ответят на Ваши вопросы и помогут Вам определиться с выбором.

Важность воздухообмена для человека

По строительным и гигиеническим нормам, каждый жилой или производственный объект необходимо обеспечить системой вентиляции.

Главное ее назначение – сохранение воздушного баланса, создание благоприятного для работы и отдыха микроклимата. Это значит, что в атмосфере, которой дышат люди, не должно наблюдаться переизбытка тепла, влаги, загрязнений различного рода.

Нарушения в организации системы вентиляции приводят к развитию инфекционных болезней и заболеваний дыхательной системы, к снижению иммунитета, к преждевременной порче продуктов питания.

В излишне влажной и теплой среде быстро развиваются болезнетворные микроорганизмы, на стенах, потолках и даже на мебели появляются очаги плесени и грибка.

Схема вентиляции в двухэтажном частном доме. Вентиляционная система оборудована приточно-вытяжной энергосберегающей установкой с рекуператором теплоты, который позволяет повторно использовать тепло выводимого из здания воздуха

Одним из условий сохранения здорового воздушного баланса является правильное проектирование системы вентиляции. Каждая часть воздухообменной сети должна быть подобрана, исходя из объемов помещения и характеристик воздуха в нем.

Предположим, в небольшой квартире достаточно хорошо налаженной приточно-вытяжной вентиляции, тогда как в производственных цехах обязательна установка оборудования для принудительного воздухообмена.

При строительстве домов, общественных учреждений, цехов предприятий руководствуются следующими принципами:

  • каждое помещение нужно обеспечить системой вентиляции;
  • необходимо соблюдать гигиенические параметры воздуха;
  • на предприятиях следует установить устройства, увеличивающие и регулирующие скорость воздухообмена; в жилых помещениях – кондиционеры или вентиляторы при условии недостаточной вентиляции;
  • в помещениях разного назначения (например, в палатах для больных и операционной или в офисе и в комнате для курения) необходимо оборудовать разные системы.

Чтобы вентиляция соответствовала перечисленным условиям, нужно сделать расчеты и подобрать оборудование – приборы подачи воздуха и воздуховоды.

Также при устройстве вентиляционной системы необходимо правильно выбирать места забора воздуха, чтобы не допустить поступления загрязненных потоков обратно в помещения.

В процессе составления проекта вентиляции для частного дома, многоэтажного жилого здания или производственного помещения рассчитывают объем воздуха и намечают места монтажа вентиляционного оборудования: водухообменных установок, кондиционеров и воздуховодов

От размеров воздуховодов (в том числе домовых шахт) зависит эффективность воздухообмена. Выясним, каковы нормы скорости потока воздуха в вентиляции, указанные в санитарной документации.

Расчет производственной приточно-вытяжной вентиляции

Изначально потребуется определить, какой объем воздушных потоков необходим для нормальной работы персонала. Если рассчитывать в идеальном случае, когда загрязненные вещества отсутствуют, для определения объема применяется простая формула: L=NxM. Здесь N определяет число работников, а M показывает, сколько воздуха «уходит» на одного из них за час. Согласно номам, для невентилируемых помещений это 60 куб. м/ч, для проветриваемых – 30 куб. м/ч.

Как вычислить объем свежего воздуха, требуемого для замены отработанного? Предусмотрена другая формула: L=Mв/(V-Q). Первое значение – количество загрязненных веществ, регулярно проникающих в помещение (мг/час), V – объем грязных потоков в мг/куб. м, Q – вещества в поступаемом потоке (мг/куб. м).

Рекуперация воздуха в жилых комплексах

Чтобы обеспечить приток свежего воздуха в помещение без теплопотерь, в современных системах вентиляции используют рекуператор. Это теплообменник, который аккумулирует тепло вытяжного воздуха и использует его для нагрева входящего потока. Помещение проветривается так, как если бы в нем открыли окно, но температура воздуха остается прежней — нет необходимости дополнительно нагревать его зимой или охлаждать летом. Избыток полученного тепла в промышленных масштабах можно применять для производства горячей воды или отопления других участков здания.

«В 2019 году в сегменте установок обработки воздуха Daikin выпустила новинку — вентиляционные установки с рекуперацией тепла Modular L Smart. Примечательно, что при достаточно «демократичных» ценах, это оборудование обеспечивает энергоэффективность уровня «премиум» », — говорит Владимир Степура, директор компании «Ликонд».

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

  1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
  2. Сборка каналов воздухоотвода.
  3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
  4. Запуск и наладка.
  5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

  1. Вход свежего воздуха монтируется в нижней части дома.
  2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
  3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
  4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
  5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
  6. Выход нужно устраивать в верхней части стены и дома.
  7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
  8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
  9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

  • очистительный фильтр;
  • калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
  • вентилятор;
  • рекуператор;
  • кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

  • запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
  • перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.
