Основы вентиляции помещений промышленного типа: все о расчетах и видах систем

Общий расчет сети

Как уже говорилось выше, просто выбрать и установить определенный тип будет мало. Необходимо четко определить, сколько именно воздуха необходимо выводить из помещения и сколько нужно закачивать обратно. Специалисты называют это воздухообменом, который нужно вычислить. В зависимости от полученных данных при расчете системы вентиляции и необходимо отталкиваться при выборе типа устройства.

На сегодняшний день известно большое количество разнообразных методов расчета. Они нацелены на определение различных параметров. Для некоторых систем проводят расчеты, чтобы узнать, сколько нужно удалять теплого воздуха или же испарений. Некоторые осуществляются для того, чтобы узнать, сколько воздуха необходимо для разбавления загрязнений, если это промышленное здание. Однако минус всех этих способов — требование профессиональных знаний и умений.

Что же делать, если провести расчет системы вентиляции необходимо, но такого опыта нет? Самое первое, что рекомендуется сделать — это ознакомиться с различными нормативными документами, имеющимися у каждого государства или даже региона (ГОСТ, СНиП и т. д.) В этих бумагах имеются все показания, которым должен соответствовать любой тип системы.

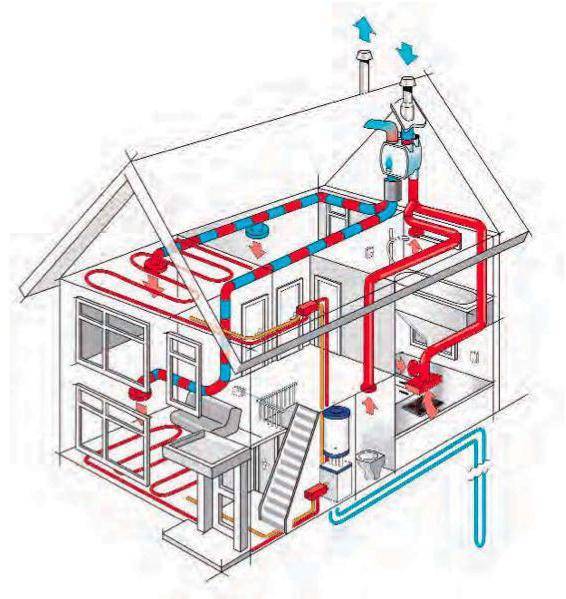

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex

Требования к воздухообмену в МГСН 3.01- 01

Конкретизируют общероссийские стандарты на возведение жилых зданий и частично их повторяют.

По кратности воздухообмена увеличивается норма вытяжки из кухонь с газовым оборудованием в зависимости от числа газовых конфорок:

• 2 шт. – не менее 60 куб.м/час;
• 3 штуки – не менее 75 куб.м/час;
• 4 штуки – не менее 90 куб.м/час.

Тренажерный зал в рабочем режиме – 80 куб.м/час, нерабочем – 16 куб.м/час;

Для встраиваемых объектов делают автономную систему вентилирования. При наличии теплого чердачного пространства вытяжная шахта предусматривается высотой не менее 4,5 метров от поверхности плит, перекрывающих верхний этаж.

4 Общеобменная вентиляция

Воздухообмен для общеобменных систем определяют в зависимости от способа удаления лишней тепловой энергии из помещения и разбавления отработанной воздушной среды, в которой содержатся вредные компоненты, чистым потоком воздуха до допускаемой нормативными документами концентрации.

Необходимый объем приточного воздуха для отведения избыточной тепловой энергии рассчитывается по формуле:

L 1 = Q изб. / C * R *(T уд. — T пр.), где

• Qизб (кДж/ч) — избыточный объем тепловой энергии.
• C (Дж/кг*К) — теплоемкость воздуха (постоянная величина = 1,2 Дж/кг*К).
• R (кг/м3) — плотность воздуха.
• T уд. (ºС) — температура удаляемой воздушной массы из помещения.
• T пр. (ºС) — температура свежего воздуха, забираемого с улицы.

Температура внешней среды зависит от времени года и географического расположения промышленного объекта. Температуру отработанной воздушной среды в цехе обычно принимают выше на 5 ºС от внешней температуры. Плотность воздуха равна 1,225 кг/куб.м.

Чтобы рассчитать вентиляцию в помещении нужно вычислить необходимый объем приточного воздуха, для сокращения концентрации вредных веществ в воздушной смеси до установленных норм. Этот параметр вычисляется по следующей формуле:

L = G/ G уд. — G пр., где

• G (мг/ч) — количество выделяемых вредных элементов.
• G уд. (мг/м3) — концентрация вредных компонентов в удаляемом воздухе.
• G пр. (мг/м3) — концентрация вредных компонентов в приточном воздухе.

Спроектировать и установить правильно можно любую вентиляционную систему, если подойти к делу грамотно, соблюдая все требования, установленные нормативной документацией.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 1.6 х 0.6 Па = 1.27 Па.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па значительно больше, чем потери давления (сопротивление) Δp = 1.27 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Поскольку цифры отличаются вдвое (грубо), укоротим вентканал до 2 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 2 (1.27 — 1.2) = 1.37 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 2 м + 1.6 х 0.6 Па = 1.15 Па.

Напор природной тяги 1.37 Па превышает сопротивление системы Δp = 1.15 Па, значит, шахта двухметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 2 м.

Виды приточной вентиляции

Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.

По наличию воздуховодов

Бесканальные

Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.

Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.

Канальные

Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.

По типу конструкции

Пример сборной системы вентиляции

Моноблочные

Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.

Сборные

Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.

По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.

По способу вентиляции

Общеобменная и местная вентиляция

Общеобменная

Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.

Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.

Местная

Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.

По типу циркуляции

Естественная циркуляция

Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.

Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.

С принудительной подачей

Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.

Аварийные

Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.

Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Общий расчет сети

Как уже говорилось выше, просто выбрать и установить определенный тип будет мало. Необходимо четко определить, сколько именно воздуха необходимо выводить из помещения и сколько нужно закачивать обратно. Специалисты называют это воздухообменом, который нужно вычислить. В зависимости от полученных данных при расчете системы вентиляции и необходимо отталкиваться при выборе типа устройства.

На сегодняшний день известно большое количество разнообразных методов расчета. Они нацелены на определение различных параметров. Для некоторых систем проводят расчеты, чтобы узнать, сколько нужно удалять теплого воздуха или же испарений. Некоторые осуществляются для того, чтобы узнать, сколько воздуха необходимо для разбавления загрязнений, если это промышленное здание. Однако минус всех этих способов — требование профессиональных знаний и умений.

Что же делать, если провести расчет системы вентиляции необходимо, но такого опыта нет? Самое первое, что рекомендуется сделать — это ознакомиться с различными нормативными документами, имеющимися у каждого государства или даже региона (ГОСТ, СНиП и т. д.) В этих бумагах имеются все показания, которым должен соответствовать любой тип системы.

Нарушение параметров воздухообмена

Если вы видите запотевшие без особых окна, чувствуете затхлый запах или считаете, что кислород словно перекрыт, вполне возможно, что вентиляционная система либо неправильно спроектирована, либо необходимо срочно провести ее техобслуживание.

Проверка работоспособности вентиляционного оборудования проводится строго по нормированным правилам, а не при помощи распространенного метода в виде горящей спички

Для жителей МКД следует не медля обратиться в обслуживающую организацию, чаще всего это УК, с заявлением, что есть подозрение на нарушение функционирования вентиляционного оборудования. На основании этого заявления к вам должен явиться специалист для осмотра.

Если УК никак не отреагировала на жалобу либо речь идет о другом здании, имеет смысл попробовать пожаловаться в Роспротребнадзор, Жилинспекцию, Санэпидемстанцию за проверкой.

Монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

• Позволяет производить забор воздуха из необходимого места
• Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
• Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

1. Приточная
2. Вытяжная
3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Расчет вентиляции цеха

Для того чтобы спроектировать и установить вентиляцию необходимо качественно и с высокой точностью рассчитать масштабы ее работы. Расчет системы вентиляции цеха осуществляется на основе данных об объемах выделяемых вредных веществ, тепла и различных справочных показателей.

По излишкам тепла

Q = Qu + (3,6V – cQu * (Tz – Tp) / c * (T1 – Tp)), где

Qu (м3) – объем, который отводится местным отсосом; V (Ватт) – количество теплоты, которое выделяет продукция или оборудование; с (кДж) – показатель теплоемкости = 1,2 кДж (справочная информация); Tz (°C) – t загрязненного воздуха, отводимого от рабочего места; Tp (°C) – t приточных воздушных масс T1 – t воздуха, удаляемого вентиляцией общеобменного типа.

Для взрывоопасного или токсичного производства

При таких расчетах ключевая задача – разбавить токсичные выбросы и испарения до предельного допустимого уровня

Q = Qu + (M – Qu(Km – Kp)/(Ku – Kp)), где

M (мг*час) – масса токсичных веществ, выделяемых за один час; Km (мг/м3) – содержание токсичных веществ в воздухе, отводимых местными системами; Kp (мг/м3) – количество отравляющих веществ в приточных воздушных массах; Ku (мг/м3) – содержание токсичных веществ в воздухе, отводимое общеобменными системами.

По излишкам влаги

Q = Qu + (W – 1,2 (Om – Op) / O1 – Op)), где

W (мг*час) – количесиво влаги, которое попадает в помещение цеха за 1 час; Om (грамм*кг) – объем пара, отводимый локальными системами; Op (грамм*кг) – показатель влажности приточного воздуха; O1 (грамм*кг) – количество пара, отводимое общеобменной системой.

По выделениям от персонала

Q = N * m, где

N – число работников m – расход воздуха из расчета на 1 чел*час (согласно СНиП составляет 30 м3 на человека в проветриваемом помещении, 60м3 – в нерповетриваемом).

Советы профессионалов

Автоматика необходима вентиляционным системам не только из-за удобства применения и высокой эффективности, но и из-за возможности самостоятельного регулирования оператором тех или иных процессов, с которыми без труда справляется нынешняя техника. Именно поэтому пренебрегать установкой подобного оснащения не стоит. Обращайтесь к таким компаниям, которые не только предлагают автоматические системы, но и оказывают все сопроводительные услуги: занимаются проектированием, монтажом, настройкой и ремонтом оборудования.

Нельзя забывать о том, что каждый прибор, присутствующий в вентиляционной автоматической системе, должен иметь свой набор необходимых документов: паспорт, инструкцию и схему подключения. Обязательно убедитесь в наличии всех перечисленных элементов. Автоматика вентиляционной системы – прекрасное решение не только для частных домов, но и для коммерческих организаций. Это обусловлено тем, что для работы с подобными устройствами понадобится не более 1-2 операторов (целого отдела с персоналом просто не потребуется). Благодаря данному факту, можно серьезно сэкономить на персонале.

Источники

• https://TopVentilyaciya.ru/ventilyaciya/avtomatika-sistem-ventilyatsii.html
• https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
• https://stroy-podskazka.ru/ventilyaciya/montazh-avtomatiki/
• http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation
• https://ventkam.ru/ventilyatsiya/avtomatika

Требования к промышленной вентиляции

Местная вентиляция

Нормы, которым должна соответствовать промышленная вентиляционная система указаны с СН 245-71. Согласно отраженным в документе требованиям:

• Вентиляционная система должна быть смонтирована на любом предприятии.
• Выбор типа вентиляционной системы индивидуален. Но тем не менее он должен удовлетворять вышеперечисленные показатели.
• Норма обеспечения одного работника свежим воздухом составляет 30 м3 при площади помещения менее 40 м2.
• Шум, идущий от вентиляционной системы, должен быть ниже производственного.
• Разница между поступившим и удаляемым воздухом должна быть минимальной.

Вентиляционная система относится к одной из самых важных систем в промышленности и в быту. С ее помощью создается благотворный микроклимат, повышающий работоспособность. Вентиляционная система в промышленности является сложной конструкционной задачей, включающей установку специального оборудования. Именно поэтому прежде чем приступить к ее монтажу необходимо разработать проектную документацию.

Подбор оборудования

Движение воздуха внутри вентиляции испытывает существенное сопротивление. Оно прямо зависит от темпа перемещения воздушной массы

При выборе мощности вытяжки (вентилятора) надо принимать во внимание тот факт, что установка должна будет преодолевать силу трения и сопротивление при прогоне воздуха сквозь установленное дополнительное оборудование. Не стоит гнаться за чрезмерной мощностью оборудования, потому что это может обернуться появлением сквозняков. В квартирах рекомендуется использовать осевые конструкции вследствие их простоты и высокой результативности

В квартирах рекомендуется использовать осевые конструкции вследствие их простоты и высокой результативности.

Канальный тип вентилятора монтируется в таких влажных помещениях, как:

• зимний сад;
• оранжерея;
• баня;
• бассейн.

О том, как правильно расчитать вентиляцию, смотрите в следующем видео.

Принцип работы

Вентиляция с подогревом устроена просто.

Поступающие с улицы воздушные массы проходят несколько этапов обработки:

• Сначала они попадают в воздухозаборник, оборудованный решеткой. Она задерживает крупный мусор, не дает попасть насекомым и загрязнениям внутрь системы.
• Воздух подается в канал и попадает во внутренний корпус устройства. Здесь он проходит несколько ступеней очистки. Внутри установлена система фильтров, позволяющих удалить различные мелкие загрязнения, пыль. Чтобы стена не промерзала, воздуховод делают из утепленной пластиковой трубы. Также используется шумоизоляция, что делает работу прибора тихой.
• Затем воздушные массы подаются в нагреватель. Здесь они прогреваются до заданной температуры. Уровень ее постоянен и поддерживается автоматически.
• Теплый воздух переходит к фильтрам самой тонкой очистки, где из него удаляется мелкая пыль, аллергены, запахи и пр.
• Очищенные подогретые воздушные массы подаются на вентилятор, который и направляет их в помещение.
• Для управления приточкой используется пульт дистанционного управления или блок, установленный на стене. Монтируется прибор быстро, в течение часа.
