Сборка пневмоцилиндра
- Приклеить нижнюю заглушку к цилиндру.
- Положить внутрь камеру от мяча, герметично соединенную со шлангом.
- Продеть шланг через заглушку. Шток укрепить в центре поршня. Вставить поршень в цилиндр так, чтобы он прижал мяч.
- Шток продеть через верхнюю заглушку и герметично приклеить ее к цилиндру.
Совет. Если закрепить направляющую скотчем, то ее можно будет снимать и обслуживать устройство в случае неисправности.
Пневмоцилиндр, созданный из гидроцилиндра, полностью готов. Когда через шланг будет поступать воздух, он накачает мяч, который поднимет и толкнет поршень со штоком.
Этапы работы по монтажу ресивера
Собранная деталь – только половина автоматического проветривателя. Для его правильной работы нужно гидроцилиндр подключить к емкости с воздухом, то есть к ресиверу. Чем больше ресивер, тем выше давление воздуха, надувающего мяч.
Ресивер из канистры
В качестве емкости для воздуха подойдет большая банка от краски или канистра емкостью 20 л. Главное, чтобы они были герметично закрыты.
- В нижней части плотно закрытой канистры нужно установить два патрубка.
- Один из них плотно соединить со шлангом, входящим в гидроцилиндр.
- На второй надеть отрезок шланга длиной 100-150 мм. Закачать в него воздух насосом и перекрыть, когда шток немного выдвинется.
Ресивер готов! Когда давление воздуха увеличится, он поступит по патрубку в гидроцилиндр, и шток откроет фрамугу, обеспечив автоматическую вентиляцию теплицы.
Как правильно установить готовый механизм
Автоматическое устройство следует подключить к одной форточке, открывающейся по горизонтальной оси
Ресивер важно установить так, чтобы на него не попадали солнечные лучи. Лучше всего – повесить под крышу теплицы, закрыв фольгой или другим защитным экраном
Пневмопривод, соединенный с ресивером, следует установить рядом с окном. Шток, прикрепленный к форточке, поднимет раму, как только в теплице станет жарко. И опустит при похолодании.
Откалибровать изобретение следует, регулируя давление внутри системы с помощью свободного шланга. Калибровка позволяет добиться открытия и закрытия форточки при определенной температуре.
Плюс устройства: агрегат можно сконструировать самостоятельно из подручных материалов.
Минус: гидроцилиндр предназначен для легких горизонтальных фрамуг.
Домашние тепличные конструкции. Особенности
Сооружают из различных материалов. К металлическому или деревянному каркасу прикрепляется по возможности прозрачный материал, не пропускающий воздух. Широко применяются плотная полиэтиленовая пленка, поликарбонат, стекло и др. Они пропускают солнечный свет, прогревающий воздух, но при том удерживают тепло внутри.
Главная особенность – прогрев внутреннего пространства за счет выделяемого почвой тепла, солнечного света. Это позволяет высадить овощные культуры, собрать урожай на 1-1,5 месяца раньше. Как правило, сооружают для томатов, огурцов, зелени, кабачков, баклажанов и т.д.
Чтобы тепличное сооружение, потраченные силы, время себя оправдали, необходимо грамотно организовать высадку растений, определить их совместимость, правильно распределить по пространству с учетом условий их прорастания, формирования, вегетации и т.д. Кроме того важен правильный уход за растениями: механизм контроля температурно-влажностных показателей воздуха в сооружении, рыхление, замена почвы, прополка, правильная схема полива и вентиляции.
Методы автоматического проветривания теплиц
Проветривание теплиц с помощью электрического автомата
Электрический автомат, который применяют для проветривания теплиц, состоит из вентилятора и термореле, которое регулирует включение и выключение вентилятора при изменении температуры воздуха в определенных параметрах. Автомат занимает совсем немного места, имеет большую чувствительность и неограниченную мощность. Вентилятор можно располагать в любой части теплицы, и задавать алгоритмы работы любой сложности.
Недостатком электрического автомата является его зависимость от подачи электроэнергии. При ее перебоях растения в теплице могут оказаться в критических условиях и даже погибнуть. Поэтому необходимо позаботиться об источнике резервного питания, например, аккумулятора, который может подзаряжаться от расположенной на крыше теплицы солнечной батареи.
Проветривание теплиц с помощью гидравлического автомата
Гидравлический автомат является очень надежным устройством проветривания теплиц. Он имеет простую конструкцию, высокую мощность и долговечный срок эксплуатации. Это устройство состоит из системы рычагов и датчиков, соединенных с фрамугой.
Работает это устройство следующим образом: когда изменяется вес одной стороны рычага, все «коромысло» наклоняется в другую сторону и своим весом открывает фрамугу. Когда воздух остывает, происходит обратный процесс, и фрамуга закрывается. Рычаги представляют собой два сосуда, которые объединяет между собой тонкий гибкий шланг. Один сосуд находится внутри теплицы, он герметично закрыт и содержит запас воздуха, служащий так называемым термометром.
Сосуд снаружи теплицы работает как гиря на фрамуге. Когда при высокой температуре воздух в сосуде внутри теплицы нагревается, часть жидкости под его давлением выдавливается в другой сосуд, который становится тяжелее и своим весом открывает фрамугу. Когда воздух охлаждается, сосуд в теплице снова втягивает в себя жидкость. Внешний сосуд становится легче и фрамуга закрывается. Такой простой механизм способен сделать даже школьник. Но эффективным он будет только в небольшой теплице или парнике.
https://youtube.com/watch?v=gmXPK9P9sAI
У такого устройства есть ряд недостатков, вот основные из них:
- Большинство готовых моделей теплиц имеют такое расположение фрамуг, что они могут закрываться под действием своего веса, и гидравлические устройства проветривания рассчитаны именно на такие модели, поэтому для боковых форточек они не подходят.
- При резком похолодании фрамуги сразу не закрываются, так как жидкость в цилиндре остывает на протяжении 20 минут, а такое промедление может губительно повлиять на нежные растения в теплице.
Но в противовес недостаткам, гидравлические устройства имеют и ряд достоинств, одним и которых является способность поднимать значительный вес.
Биметаллическая система проветривания теплицы
Биметаллическая система проветривания имеет простую схему, которая состоит из специальных металлических пластин, имеющих неодинаковую степень теплового расширения. При нагревании такая пластина увеличивается и изгибается, открывая таким образом форточку, а при охлаждении – уменьшается и распрямляется закрывая ее. Биметаллические устройства работают полностью автономно, и стоят не дорого. Недостатком такой системы является ее низкая мощность, так как пластина в состоянии открыть только небольшую форточку, причем без перекосов и разбуханий. А обычные теплицы часто отличаются именно такими форточками.

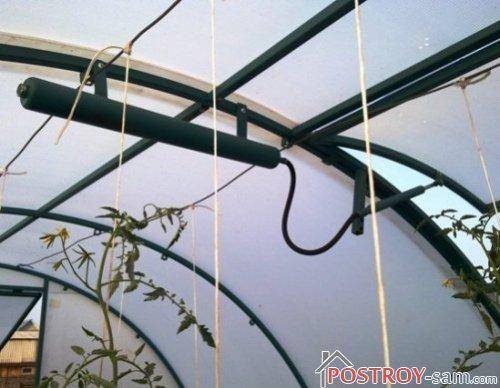

Форточки-автоматы
На современном строительном рынке можно найти много вариантов автоматических форточек для теплиц. Все они работают по одной схеме: к форточке пристроен небольшой гидроцилиндр, наполненный маслом, которое, расширяясь при высокой температуре воздуха в теплице, выталкивает собой шток, который, в свою очередь, соединяется с системой рычагов, открывающих форточку. При остывании масла произойдет обратный процесс, шток станет на свое место и форточка закроется.
Установить такую систему очень просто, но необходимо помнить некоторые важные моменты:
- гидроцилиндр необходимо защитить от прямых солнечных лучей, так как он должен нагреваться от воздуха, а не от солнца;
- необходимы дополнительные страховочные цепочки или ленты, которые будут защищать форточку от резких порывов ветра;
- систему нужно настаивать при температуре не ниже 25 градусов, для обеспечения правильной работы гидросистемы. Настройка производится с помощью специальной гайки, которая находится на торце цилиндра.
При выборе отечественного автоматического толкателя для форточек лучше отдать предпочтение гидроцилиндрам «Воля», которые отличаются компактностью и невысокой стоимостью.
Вентиляция теплиц — как организовать проветривание: комментария
- Гриша в 09:03
Я делал теплицу из деревянного бруса, а обтянул двойной пленкой, год выдержала пленка вроде целая. А вентиляция у меня очень просто устроена, подымаем пленку в нужном количестве.
- МАДанилич в 22:12
У меня теплица типа «Дачница» 3*8 метра. Систему вентиляции сделал просто: В ней есть две форточки с торцов, в которые я вмонтировал по 2 куллера (больших) от старых блоков питания системников компьютера, причем сделал так, что один работает на «вытяжку», второй на «приточку». все 4-ре ветилятора включаются индивидуально( через свой тумблер) на пульте. Команда на запуск вентилятора (ов) подаётся через биметаллическое термореле, настроенное на 25 гр. Таким образом, в зависимости от внешних погодных условий есть возможность управлять очень эффктивна. Горячий воздух выбрасывается наружу приточно- вытяжной вентиляцией, не создаёт внизу сквозняка, В зависимости от внешних условий можно включить два вентилятора с одной стороны, при этом происходит «перемешивание» воздуха в теплице, что создаёт равномерную температуру в любой точке теплицы. Питание электороклапана для автополива и вентиляции осуществляется от старой АКБ автомобиля, емкостью 20 а/ч. Батареи хватает на 15-20 дней, далее требуется планирую автополив сделать не по времени, а команда должна даваться в зависимости от влажности почвы, для этого нужно сделать несколько датчиков влажности, которые должны давать команду на электроклапан полива.
- Наталия в 13:59
Спасибо Вам за столь оригинальное решение! Вот бы еще для нас, женщин, схемку набросали ?)
Зачем нужно проветривание теплицы и как его организовать
Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.
Ручное проветривание
Проветривание теплицы
Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.
И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.
Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.
Автоматизированное проветривание
Автоматизированное проветривание можно организовать несколькими способами. Основные из них:
- автоматические электронные системы;
- автоматические автономные системы.
Автоматические электронные системы
Достоинства:
- Высокий уровень точности;
- Возможность создать полный цикл ухода за растениями включая полив;
- Высокая надежность.
Недостатки:
- Очень высокая стоимость;
- Для самостоятельного изготовления нужны соответствующие знания;
- Зависимость от электричества.
Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всегда целесообразна их установка. Их устанавливают в хозяйствах где целенаправленно занимаются выращиванием овощей и растений круглогодично. И серьезным минусом есть их зависимость от электричества.
Автономные автоматические системы
Это приспособления, которые используют свойства материалов изменять свой объем и размер при изменении температуры. Таким образом, используются физические свойства материала и никаких дополнительных источников для приведения этих систем в действие не требуется, по этому они и называются автономными.
Основные виды автономных систем:
Достоинства:
- Доступность;
- Независимость от электроснабжения;
- Возможность изготовить самому.
Недостатки:
- Достаточно высокая стоимость;
- Для изготовления нужны специальные навыки и инструменты.
Автономные системы бывают:
- Гидравлические;
- Двухкомпонентные.
Гидравлические используют свойства газов и жидкостей расширятся при нагреве. Используется принцип гидравлических цилиндров. В виде вещества расширителя используется сжатый воздух, фреон, парафин, вода, машинное масло и др.
Различные виды этих приспособлений есть в продаже. Так же можно изготовить их самостоятельно из приобретенных комплектующих или изготовить самому, в том числе используя старые амортизаторы. Но эти работы требуют определенных навыков работы в слесарной мастерской, уметь пользоваться сваркой и работать с металлом. К тому же в самодельных масляных цилиндрах нужно суметь точно подогнать детали, что бы масло не протекало.
Двухкомпонентные приспособления используют свойства двух материалов по разному изменять свою длину при нагреве. Используют би-металлические или металл-дерево. Пластина из материала, который быстрей расширяется при нагреве, становится длиннее и выталкивает (открывает) фрамугу. При охлаждении происходит обратный процесс.

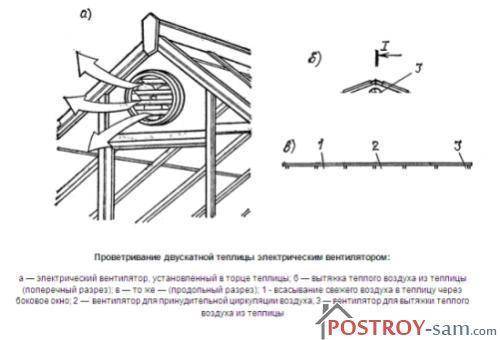

Принудительная вентиляция
Если теплица большая маленькими форточками не обойтись. Принудительная вентиляция теплиц не проблема, если есть вентиляторы. Они бывают различных конструктивных исполнений.
Для самостоятельной установки вентилятора в теплице необходимо взять за основание для расчетов его продуктивность в м.куб. в час.
Кроме прочего следует иметь в виду то, что условия работы вентилятора в теплице отнюдь не «тепличные». Поэтому следует подбирать вентиляторы, специально спроектированные для теплиц.
Как сделать так, чтобы принудительная вентиляция теплиц была эффективной? Принудительная вентиляция в теплице требует автоматического управления. Для этого необходимо купить терморегулятор и соединить его с вентилятором.
Терморегулятор
Овощеводов всегда интересовал вопрос: как сделать вентиляцию в теплице автоматической?
Для того, чтобы автоматизировать включение и выключение вентилятора существует терморегулятор. Терморегуляторы хорошо подходят для этих целей. Они просты в наладке и регулировании, не требуют сложных схем управления.
Терморегуляторы бывают:
- Одноканальные
- Двухканальные
- Трехканальные
Соответственно к ним можно подключить один, два или три вентилятора.
Терморегулятор одноканальный
Советы:
- При выборе терморегулятора необходимо ознакомиться с его технической характеристикой
- Не стоит выбирать терморегуляторы со слишком широким диапазоном регулирования температуры. Для теплицы необходим терморегулятор с диапазоном от 25 до 30 градусов.
- Терморегулятор должен быть влагонепроницаемым
Схема подключения настолько проста, что не стоит обсуждения. Необходимо подать напряжения на терморегулятор и подключить к нему два провода от вентилятора.
Настроив терморегулятор на определенный диапазон температур можно не переживать за своих зеленых питомцев. Автоматика(см.Как сделать автомат проветривания) все сделает сама. Своими руками вентиляция теплицы может быть сделана при наличии минимального количества слесарного инструмента.
Вентиляторы
Теплицы с принудительной вентиляцией это большие комплексы с системой автоматического поддержания температуры и влажности. Вентиляторы в больших теплицах применяют для обеспечения равной температуры воздуха по всему объему теплицы и исключения застоя воздуха в отдельных зонах.
Для небольших теплиц в индивидуальном хозяйстве достаточно несколько оконных вентиляторов. Следует учесть то, что объем приточного воздуха должен быть равен объему вытяжного воздуха.
Принудительная вентиляция теплицы бывает приточной и вытяжной. Приточная вентиляция соответственно обеспечивает приток холодного воздуха внутрь, а вытяжная отток теплого и влажного воздуха наружу. Для эффективной работы необходимо иметь приточный и вытяжной вентиляторы.
Такая вентиляция в теплице будет работать более эффективно, если приточный и вытяжной вентиляторы расположить друг напротив друга. Оба они должны быть снабжены терморегулятором. Вентилятор необходимо подбирать по его производительности, которая устанавливается в м.куб./ час.
Кроме функций притока и вытяжки воздуха вентилятор может выполнять функцию рекуперации воздуха. То есть перемешивания воздуха внутри теплицы. При покупке вентилятора необходимо выбирать влагозащищенный вариант.
Вентилятор тепличный
Вентиляция фермерской теплицы
Приток свежего воздуха внутрь теплицы обеспечивают посредством устроенных в стенах или крыше форточек, а также через дверной проем. При этом площадь участка, через который осуществляется проветривание, должна составлять около 20% от общей. В теплицах, имеющих значительную площадь, форточки предусматривают через каждые 2 м или сплошным рядом на обеих сторонах крыши.
Приток свежего воздуха внутрь теплицы обеспечивают посредством устроенных в стенах или крыше форточек

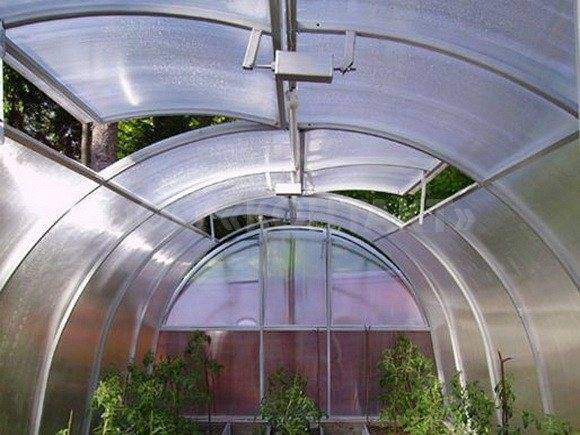

Форточки, устанавливаемые в теплице, могут быть двух видов: обычной конструкции и жалюзного типа. Форточки-жалюзи чаще всего устраивают в теплицах, в которых планируется выращивать более теплолюбивые овощные культуры или цветы. Их главным достоинством является способность обеспечивать приток свежего воздуха, не создавая при этом сквозняков. Кроме форточек, для проветривания сооружений закрытого грунта в безветренную погоду используют открывание дверей.
Кроме форточек, для проветривания теплицы используют открывание дверей
Если ваша теплица не пристроена к дому, вентиляционные панели должны лежать в направлении преобладающих ветров, чтобы c увеличением скорости ветра увеличивался воздухообмен. Площадь отверстий должна составлять приблизительно 1/6 площади теплицы, причем площадь нижних отверстий для входа воздуха должна быть на 1/3 меньше площади выпускных отверстий, a разность их отметок по высоте должна составлять не менее 1,8 м. Это ориентировочный расчёт.
Открывать и закрывать форточки лучше не вручную. Их можно оснастить самодельной гидросистемой. Состоит она из ёмкости c гидравлическим маслом, соединённой с рабочим цилиндром. Принцип действия понятен: масло из-за высокой температуры расширяется, толкает поршень амортизатора, который раздвигается и поднимает фрамугу. Вариант с маслом, которое выдавливает шток гидроцилиндра, есть в продаже. Его даже можно регулировать, при какой температуре система должна срабатывать.
Имеется ряд разработок терморегуляторов прямого действия, в которых в качестве рабочего тела используется воздух. В конструкции терморегулятора Г. И. Иванова фрамуга открывается благодаря подъему гибкого резервуара (автомобильной камеры), сообщенного с герметичным сосудом, укрепленным в верхней зоне теплицы (на рисунке ниже). Гибкий сосуд помещен в бочку с водой, при расширении воздуха он увеличивается в объеме и всплывает, открывая фрамугу.
Автоматическое вентилирование теплицы по способу Г. И. Иванова: 1 — конструкции теплицы; 2 — герметичный сосуд; 3 — шланг; 4 — камера; 5 — резервуар; 6 — вода; 7 — пластина; 8 — тяга; 9 — форточка
Несколько отличается по конструктивному исполнению другой терморегулятор. В этом регуляторе фрамуга открывается благодаря моменту, создаваемому перераспределением массы воды в двух емкостях при расширении воздуха. Принцип действия регулятора ясен из рисунка ниже.
Устройство для открывания фрамуги: 1 — фрамуга; 2 — регулирующие планки; 3 — сосуд с водой вместимостью 2-4 л; 4 — отверстие d=5 мм; 5 — гибкий шланг; 6 — сосуд вместимостью 10-20 л
Иногда вентиляционную систему теплиц дополняют установкой вытяжных и циркуляционных вентиляторов. Вытяжной вентилятор используют, чтобы выводить теплый воздух из теплицы. Его устанавливают на сегменте стеклянного покрытия крыши, замененного листом жести или асбестоцементной плитой.
Циркуляционный вентилятор
Циркуляционный вентилятор устанавливают внутри помещения теплицы. Он приводит в движение воздух в теплице, помогая равномерно распределять тепло и влагу, что улучшает условия роста растений. Для этих целей вполне годится хороший бытовой вентилятор. Некоторые модели электрических нагревателей для теплиц могут работать в режиме циркуляционного вентилятора: нагнетать воздух, не грея его.
Видео: Вентиляция в теплице своими руками это возможно
Узнайте более подробно о вентиляции в теплице:
— Как сделать форточку;
— Термопривод для теплицы;
— Как проветривать теплицу;
— Как сделать гидроцилиндр для теплицы.
Все наши статьи из рубрики: Теплицы и парники →→→
Источник 1 Источник 2
Пневматическая система проветривания теплицы
Чтобы самостоятельно сделать пневматическую систему вентиляции, вам понадобится следующее:
Схема автоматической системы вентиляции с применением гидравлического привода.
- Термоцилиндр (деталь должна быть с гладкими внутренними стенками и иметь дно). Это основа рабочего механизма. Цилиндр можно сделать из сотового поликарбоната, который обычно остается на участке после устройства покрытия теплицы.
- Металлическая канистра (она будет выполнять роль сосуда для скопления воздуха).
- Пенопласт.
- Металлический шток.
- Надувной шарик.
- Шнур или леска.
- Соединительный резиновый шланг.
- Металлическая полоса.
- Шпулька из швейной машины.
- Цианакриловый (макетный) клей.
- Вазелин.
- Герметик.
- Обычный и двусторонний скотч.
- Черная краска.
- Дрель.
- Щетка.
- Канцелярский нож.
Схема такой вентиляционной системы включает следующие элементы:
- рабочий цилиндр с верхней крышкой и дном;
- ресивер;
- коромысло;
- пневматический поршень.
Используя для работы только свои руки, необходимые инструменты и изложенную далее инструкцию, вы сможете без каких-либо сложностей соорудить пневматическую вентиляционную систему для своего парника или теплицы.
С помощью термопривода осуществляется открытие форточек теплицы.
Прежде всего сооружается ресивер. После того как канистра будет окрашена в черный, с помощью дрели в крышке канистры делается отверстие, необходимое для соединительного шланга. Шланг надежно фиксируется в подготовленном отверстии. После этого вся крышка и получившиеся зазоры в отверстии обрабатываются герметиком.
Следующий этап – сооружение рабочего цилиндра. Из поликарбоната сворачивается трубка и с помощью макетного клея склеиваются торцевые концы пластика. Для изготовления дна цилиндра тоже используется поликарбонат. Вырежьте дно и высверлите в его центре отверстие для ввода шланга. Отверстия нужно загерметизировать с обеих сторон.
По такой же схеме сооружается верхняя крышка рабочего цилиндра. В ее центре проделывается отверстие под направляющую штока. Направляющую можно легко изготовить самостоятельно из пластиковой трубки подходящего диаметра. Трубка фиксируется с помощью макетного клея.
Сделайте пневматический поршень. Для этого на участок трубки, расположенный внутри цилиндра, приклейте полоску двустороннего скотча, наденьте на нее воздушный шарик, плотно прижмите и замотайте место соединения простым скотчем. Соединение должно быть надежным и герметичным.
Вырежьте круг из пенопласта. Диаметр круга должен быть таким, чтобы он достаточно плотно прилегал к стенкам рабочего цилиндра и мог при этом свободно перемещаться по вертикали. Торцы круга оклейте простым скотчем. Чтобы снизить трение, промажьте стенки цилиндра вазелином. Скрепите круг из пенопласта с металлическим штоком.
В качестве коромысла в данной конструкции выступает металлическая пластина. Сделайте на краях этой пластины 2 отверстия разных диаметров, одно должно быть больше другого. Через то отверстие, которое больше, пластина будет крепиться на ось. Меньшее отверстие нужно для крепления посадочной тетивы. В качестве оси можно использовать обыкновенный гвоздь.
Энергонезависимые устройства
Автоматическое проветривание для теплиц из стекла или поликарбоната можно реализовать и без помощи электричества и сложных электронных устройств, используя свойственную любому веществу способность сжиматься или расширяться при изменении температуры.
Видео:
Основанные на этом принципе механизмы для проветривания теплиц достаточно просты, а потому легко могут быть выполнены своими руками.
По типу используемой рабочей среды они делятся на три разновидности.
Твердотельные механизмы для проветривания
К этой разновидности относятся широко применяемые в различных термостатических установках биметаллические пластины.
К примеру, сталь можно комбинировать с медью, латунью, алюминием или даже пластиком.
Концы деталей необходимо жестко зафиксировать.
Поскольку при изменении температуры — металлы получают различное удлинение, биметаллическая пластина начнет изгибаться, а значит — чем большей будет разница температур, тем большей будет степень ее искривления.
Если один конец такой пластины прочно закрепить, а ко второму присоединить связанный с фрамугой упор из пластиковой трубки, то элемент начнет выполнять функцию привода системы автопроветривания.
Разумеется, створка не должна быть слишком тяжелой, поэтому лучше изготовить ее из поликарбоната.
Пневматические механизмы для проветривания
Пневмомеханизм для автоматического проветривания состоит всего из двух узлов:
- ресивера;
- пневмоцилиндра.
Пусть вас не пугают сложные названия – все компоненты легко можно сделать своими руками.
Ресивер – это просто металлическая канистра, герметично закрытая пробкой с отверстием для гибкого шланга.
Для того, чтобы пенопластовый поршень легко скользил внутри цилиндра, его оклеивают скотчем, а стенки корпуса изнутри смазывают вазелином.
Под поршнем в цилиндре помещают надувной резиновый шарик, пропуская предназначенный для его надувания «хвостик» сквозь отверстие в донышке наружу.
Остается соединить этот шарик с ресивером посредством резинового шланга.
Система работает следующим образом.
В результате — створка приоткрывается и прохладный наружный воздух начинает поступать в теплицу.
В этом варианте — ограничение по весу также имеет силу: лучше изготовить фрамугу из поликарбоната.
Жидкостные механизмы для проветривания
Описанную ниже конструкцию изготавливать своими руками проще всего.
Строго говоря, рабочей средой здесь также является воздух, вода играет, скорее, роль привода.
Створку форточки теплицы можно изготовить как из стекла, так и из поликарбоната, но при этом должны быть соблюдены два технических условия:
- фрамуга должна поворачиваться относительно центрально расположенной горизонтальной оси, причем в таком направлении, чтобы для открывания форточки внутреннюю часть створки необходимо было потянуть вниз;
- для ограничения угла поворота фрамуги — следует закрепить упор из деревянного бруска.
Данная система для проветривания тоже имеет плотно закрытый ресивер, только в него нужно налить около 1 л воды, а в пробку вставить латунную трубку, почти достигающую дна.
Гибким шлангом ресивер соединяют с банкой, которая аналогичным образом снабжается проходящей сквозь крышку трубкой и подвешивается на створку форточки с внутренней стороны.
Снаружи — на форточку укрепляем противовес, который при нормальных условиях должен банку уравновешивать (равновесие достигается путем добавления в банку некоторого количества воды).
При нагревании воздух в ресивере вытеснит порцию жидкости в банку, от чего ее вес увеличится.
Форточка при этом приоткроется.
При понижении температуры ресивер (его лучше установить в самой верхней точке теплицы) подтянет воду обратно, банка станет легче и форточка закроется.
Разновидности вентиляции
При неправильном уходе за плодоносящим растением, оно не будет плодоносить, гибнет. В настоящее время существует две разновидности вентиляции искусственных сооружений:
- автоматические;
- ручные (механические)
Автоматическую вентиляцию можно сделать:
- биметаллической;
- электрической;
- гидравлической
Ручной вариант вентиляции (проветривания) предполагает наличие разного числа форточек, дверей, прост и доступен.
Внимание! Независимо от системы вентиляции, предполагается возможность ручного проветривания с помощью закрывания и открывания форточек. Преимущества такой вентиляции воздуха для самодельных теплиц:
Преимущества такой вентиляции воздуха для самодельных теплиц:
- Отсутствие затрат на специальные приборы.
- Экономия электрической энергии.
Недостатком ручной вентиляции является обязательное присутствие владельца теплицы.
Те, кто не имеет возможности постоянно ухаживать за растениями, стараются использовать автоматическую вентиляции теплицы, сделанную своими руками. Совет! Необязательно искать специалиста для создания вентиляции, вполне можно справиться с подобной задачей своими силами, воспользовавшись готовым алгоритмом действий.
Среди преимуществ автоматического режима вентиляции отметим шанс создавать для определенных растений необходимый климатический режим.
Рассмотрим подробно алгоритм создания автоматической вентиляции сооружения.
Как разместить форточки
Для оснащения поликарбонатной теплицы качественной естественной вентиляцией необходимо правильно разместить оконные проемы. Во многом через них будет происходить проветривание, поэтому при самостоятельном сооружении рекомендуется придерживаться основных правил размещения форточек:
- Количество форточек зависит от их размеров, параметров теплицы. Чем меньше проемы, тем чаще они располагаются.
- Размещенные вверху сооружения, форточки будут хорошо вытягивать влажный прогретый воздух, создавая разреженное давление внутри. Это в свою очередь поспособствует лучшему притоку свежего воздухопотока.
- Приточные проемы лучше всего располагать внутри боковых стен строения, на уровне чуть выше грядок, стеллажей. Так растения будут хорошо проветриваться, воздухообмен происходить эффективно.
- Удачным вариантом расположения считается разноуровневое оснащение теплицы оконными проемами для максимально полной смены воздушных масс.
- Форточки могут располагаться в торцевых стенах. Как правило, в одном из торцов строения расположен дверной проем. Когда погодные условия не позволяют открыть боковые форточки (например, сильный ветер), проветривание осуществляется через торцевые. Это позволит проветрить теплицу и избежать сильных сквозняков.
Правильное проветривание теплицы
Иногда какие-то 5 градусов могут сыграть решающую роль, поэтому к температуре внутри летних и зимних теплиц следует относиться внимательно.
Проветривание парников: температура
Самое главное правило организации принудительного или естественного проветривания для теплиц – своевременность. Редко у кого в парнике можно встретить градусник. Обычно раскрывание/закрывание форточек происходит «на глаз»: посмотрели утром прогноз погоды, увидели, что +30 обещают – открыли, вечером опять закрыли. При этом с утра на участок сильно не торопимся, полагаясь на собственные ощущения – на улице еще прохладно. Завтра, говорят, +20 будет – не открываем, не жарко кажется.
Ошибка очевидна: температура «за бортом» и внутри теплицы сильно различается. В солнечный день, если снаружи всего 10 градусов, внутри воздух может разогреться до +25 — +30. Соответственно, утренние или дневные 18 – 20 град. на улице говорят о том, что в парнике может быть хорошо за 30 град. Решая, делать ли проветривание, и если делать то, когда, надо к уличной температуре прибавлять 10 – 15 градусов.
Термопривод для автоматического открывания форточек теплиц можно купить готовый – дуся сан или гидот дв
Правильное расположение форточек для проветривания
Необходимо соблюдать несколько правил ручного и автопроветривания для теплиц:
- Нельзя открывать боковые форточки сразу на двух противоположных сторонах постройки – многие культуры плохо переносят сквозняки при проветривании. По этой же причине нельзя держать открытыми двери в торцах парника.
- Несколько открытых фрамуг обязательно должны располагаться в крыше теплицы, чтобы было верхнее проветривание. Иначе остужаться будет только воздух внизу, под сводом же температура останется очень высокой.
- Фрамуги для проветривания, располагающиеся на крыше теплицы с автоматической форточкой, должны иметь форму прямоугольников, где короткая сторона в 3 раза меньше длинной. Общая площадь фрамуг – минимум 10 % от площади парника.
- Форточки и сопла принудительной вентиляции располагаем как можно дальше от растений.
- Делать «нижнее» проветривание теплиц из поликарбоната своими руками практически бесполезно, см п.2. Особенно это касается купольных конструкций.
Организуем проветривание теплицы своими руками: схема циркуляции воздуха
