Схема и устройство системы вентиляции в хрущевке

Экономика проекта

В ближайшем строительном магазине нами были куплены:

1. Вентилятор Домовент 100S IP34 в количестве 2 штук;
2. Гофрированная труба для вытяжки;
3. Профиля UD и СD – 2 штуки по 3 м;
4. Гипсокартон потолочный – 1 лист;
5. Саморезы для гипсокартона, подвесы, блошки.

Самая дорогостоящая часть проекта – вытяжной вентилятор.

Суммарные расходы:

• Вентиляторы по 562 рубля;
• Профиль UD – 34 рубля;
• Профиль СD – 51 рубль;
• Гофрированная труба – 210 рублей;
• Монтажная пена – 56 рублей за 400мл.

Итого 1475 рублей без учета саморезов и блошек. Они у нас в избытке, ремонт как-никак в квартире уже без малого месяц. Также не считаем электрический кабель 3 метровой длины – он тоже в избытке после замены проводки.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

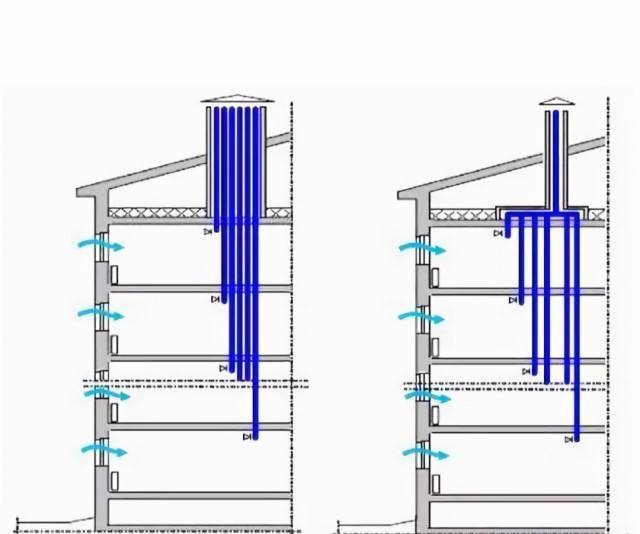

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Схемы вентиляции

Вентиляция в хрущевке имела простую схему и должна была отлично функционировать весь отведенный для нее срок. В основе лежал перепад давлений и естественное движение воздуха из комнат и санузла на кухню —  основной источник пара, запахов и углекислого газа.

Шахта располагалась в простенке. Если конструкция вытяжки монтировалась между 2 соседними кухнями, то систем было 2, и они устанавливались параллельно, отдельно на каждый стояк.

Вентиляционные каналы хрущевок поднимались на 2 этажа и через переходник выходили в шахту. Выше соединения на них должны были ставить заглушки, отсекающие поток снизу.

Тогда воздух с третьего этажа выходил по пустому вентиляционному каналу, поскольку заглушка не пропускала атмосферный поток с первого.

Страдал от слабой тяги только 5 этаж, поскольку длина канала от вытяжной решетки до переходника была до 2 м. Пространство шахты было загружено потоками снизу, и перепад давлений был маленький, особенно летом.

Первоначально в хрущевках ставилась другая конструкция вытяжки. В ней было много параллельных каналов, выходящих из каждой кухни. На чердаке они все собирались и поднимались над крышей. Их и сейчас можно отличить снаружи по широким, на половину ширины дома, трубам.

Как устроена система отопления в хрущевке

По сей день солидную долю жилого фонда занимают хрущевки – дома, которые строились в качестве временного решения проблемы заселения городов. Качество жизни в хрущевке с учетом естественного износа здания за период многолетней эксплуатации не отличается комфортом и уютом. При этом жители вынуждены мириться и с другими проблемами, в том числе с некачественным обогревом в холодное время года.

Централизованное отопление

Централизованная система отопления в хрущевке реализована с помощью использования однотрубной обвязки радиаторов. Согласно схеме, теплоноситель распространяется по контуру, начиная с пятого этажа. По мере прохождения по системе, охлажденный теплоноситель поступает на цокольный этаж (в подвальное помещение). При этом комнатные батареи отопления, расположенные на разных этажах хрущевки будут сильно отличаться по показателям температуры и отдачи тепла.

Помимо неравномерного обогрева, схема отопления хрущевок имеет и другие критические недочеты:

• отсутствие возможности регулирования подачи теплоносителя в различных отопительных приборах (единственный выход – монтаж байпасов на каждый радиатор);
• подключенные к контуру старые батареи отопления из-за физического износа покрываются известковым налетом изнутри, они не могут полноценно работать, поскольку нормальная циркуляция теплоносителя преграждается засорами и накипью.

Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные батареи отопления и трубопроводы

Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. В последние годы востребованностью пользуются полимерные трубопроводы и биметаллические радиаторы. Но собственник может выбрать и любой другой тип отопительных приборов, который соответствует его финансовым возможностям и требованиям

Но собственник может выбрать и любой другой тип отопительных приборов, который соответствует его финансовым возможностям и требованиям.

Рациональнее всего производить замену отопительных приборов во всех квартирах, подключенных к одному стояку.

Монтаж новых отопительных приборов на всех этажах выльется в круглую сумму, но такие меры дадут ощутимый результат мгновенно.

Дополнительные меры

Даже после того, как установлены новые батареи отопления для квартиры цены на которые зависят от их типа, жители хрущевок могут отмечать недостаточную эффективность центрального теплоснабжения.

Котел для хрущевки подбирается в соответствии с площадью квартиры.

Переоборудование контура

Помимо котла придется переоборудовать существующий контур. К нему могут быть подсоединены батареи отопления бу и новые радиаторы, которые обвязываются трубопроводом в соответствии со схемой отопления. В зависимости от требуемой тепловой мощности, в контуре обогрева могут использоваться низкие батареи отопления, устанавливаемые под подоконником, а также стандартные радиаторы.

Альтернативные методы отопления в хрущевке

Стоит учитывать то, что сделать автономное отопление не так просто. Собственнику квартиры в хрущевке нужно получить множество разрешений и этот вариант оптимизации отопительной системы не всегда является реальным. Жителям хрущевок отказывают в выдаче разрешений на индивидуальное отопление по причинам низкого магистрального давления в контуре, несоответствия дымоходных путей требуемым стандартам, нарушения норм пожарной безопасности и пр.

В таких случаях рекомендуется воспользоваться альтернативными методами:

1. использовать дополнительные электрические обогреватели;
2. монтировать теплый пол;
3. утеплить наружные стены и окна и пр.

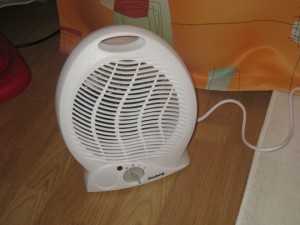

Выбирая использование в хрущевке дополнительных обогревательных приборов, работающих от электричества, стоит убедиться в том, что проводка выдержит высокие нагрузки.

spetsotoplenie.ru

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Проблемы воздухообмена в хрущевке

При строительстве изначальная схема была нарушена. Когда устанавливалась система вентиляции в хрущевках, на строительную площадку привозили готовые конструкции, в которые надо было поставить перемычки в вентиляционных каналах выше переходников в шахту.

В результате этого воздух с нижних этажей пошел наверх, появилась проблема посторонних запахов. На верхних этажах тяга плохая, и добавляются ароматы из туалета. Жители квартир, начиная с 3-го этажа, точно знали, что готовят соседи снизу.

Причины плохой вентиляции в хрущевках связаны с окончанием планируемого срока эксплуатации домов. Вытяжная система постепенно забилась. Воздух не может по ней выводиться вверх.

В плохой вентиляции в большой степени виноваты и сами жильцы. Они утепляли различными способами свои квартиры, не думая, что мешают вентиляции:

• закрыли в комнатах вентиляционные решетки над полом;
• поставили пластиковые окна;
• заменили двери с зазорами на плотно прилегающие к раме.

В некоторых случаях, спасаясь от нашествия насекомых, жильцы хрущевок закрыли вентиляционные отверстия решетками с очень маленькими отверстиями, ограничив объем воздуха, который может выходить из помещения.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Чистка вентиляционных каналов

Вентиляционный канал до чистки (слева) и после чистки (справа)

Необходимо заглянуть в вентиляционное отверстие, сняв решетку. Можно использовать зеркальце. Если просвета нет, попробовать самостоятельно очистить канал.

Для этого следует вооружиться ершиком или металлической щеткой, застелить все поверхности возле стены, поскольку мусора будет много, и начать прочищать вытяжной канал. Пыль и мелкий мусор следует собирать пылесосом. Крупных кусков не должно быть.

Иногда достаточно расчистить низ канала, и застрявший выше налет опадет, потеряв опору.

Все вытяжные каналы хрущевки имеют переходники в шахту, но не имеют перегородок. Заканчиваются они на чердаке. Для качественной прочистки лучше скооперироваться с соседями по стояку.

Надо взять металлический ершик и прочный трос. С чердака опускают и поднимают щетку из проволоки, прикрепив снизу груз, пока стенки канала не очистятся. Внизу надо открыть вентиляционную решетку и принимать мусор.

Аналогичным способом можно прочистить и шахту хрущевки. На чердаке должно быть смотровое окно для обслуживания или придется лезть на крышу и чистить через трубу.

Если усилия не увенчаются успехом, надо обращаться к специалистам. За состояние вентиляции, как и всего дома, отвечает управляющая компания. Она должна по заявлению жильцов принять меры.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

https://youtube.com/watch?v=VBfP_ZPaMBM

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Что влияет на работу вентиляции

На работу вентиляционной системы влияет несколько факторов, ведь она спроектирована как приточно-вытяжная с естественным воздухооборотом. То есть, в хрущевках не предусмотрены механические системы.

1. Этажность. Возьмем описанную проблему со сквозными каналами-спутниками. На нижних этажах хрущевки, проблема посторонних запахов в квартире, будет практически незнакома, а верхние этажи, куда пролетает весь вытягиваемый воздух, будет страдать.
2. Окна и их конструкция. Герметичные пластиковые окна затрудняют приток свежего воздуха, и в вашей квартире может появиться запах из соседнего санузла или кухни.
3. Расположение комнат в хрущевке также влияет на качество вентиляции. В большинстве таких домов, комнаты смежные, т.е одна жилая комната – проходная. По ней воздух беспрепятственно перетекает из дальних уголков жилища к вытяжной решетке. Но большое количество людей занимаются перепланировкой. Конечно, проходную комнату иметь не очень-то хочется, но переделывая квартиру, мало кто задумывается о воздухообороте.
4. Герметичность дверей. Этот фактор также влияет на работу вентиляционной системы, как и герметичные пластиковые окна.
5. Материал, из которого изготовлен вентиляционный канал. На шершавую поверхность очень легко цепляется жир, пыль, тем самым шахта попросту зарастает.

Помимо этих факторов, есть и еще несколько – это нерадивость управляющей компании и неграмотность жильцов. Жилищная контора не в состоянии вовремя почистить шахту, а некоторые жильцы, устанавливающие самовольно и без каких-либо расчетов, вытяжные вентиляторы, усугубляют картину. Ведь мощный вытяжной вентилятор может повлиять на вентиляцию жилых помещений ваших соседей.

Назначение фановых труб

Устройство автономной канализации в частном доме

Фановую трубу можно рассматривать как своеобразную вентиляционную вытяжку центрального канализационного стояка.

Расположение фановой трубы на крыше из металлочерепицы

По сути, она является продолжением канализационной водоотводящей трубы диаметром 110 мм. Чтобы во внутридомовой канализации не появлялись неприятные запахи и не накапливались вредные газы, верхняя часть размещается выше уровня покрытия кровли и выходит непосредственно в воздушную атмосферу. Для защиты от попаданий дождя, снега фановая труба сверху покрывается защитным колпаком в виде грибка.

Инструктаж по ремонту фановой трубы

Замена фановой трубы – необходимое мероприятие при общем ремонте внутридомовой канализационной системы. Упрощенный план проведения работ состоит из следующих мероприятий:

• демонтаж старой фановой трубы;
• установка новой конструкции.

В домах-хрущевках фановые трубы устанавливались из чугунных труб. Удельный вес 1 метра чугунной канализационной трубы диаметром 110 мм составляет 25 кг. Если сделать простой арифметический расчет, то можно понять, что при разборке фановой трубы длиной 3 метра из серого чугуна вес демонтируемой конструкции составит около 100 кг. Поэтому проводить демонтаж самостоятельно небезопасно, трудно удержать в руках такой значительный вес.

Работы по замене фановой трубы аналогичны замене канализационного стояка. Единственная разница заключается в том, что добавляется еще вентиляционная часть трубы, выходящая за пределы конструкции крыши.
