Вентиляция в кухне в частном доме: устройство, установка через стену, как сделать своими руками

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами. О чем нужно помнить:

О чем нужно помнить:

Вентиляцию в несущих стенах не делают во избежание понижения прочности.
В котельных устанавливают и вытяжной, и приточный клапаны.
В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Требования к вытяжке на кухне в частном доме

Кухня – специфическое помещение. Здесь регулярно создается повышенная влажность, воздух постоянно загрязняется частицами угарного газа, аппетитные запахи приготовления пищи быстро становятся навязчивыми, тяжелыми, распространяются по дому. Поэтому доступ кислорода с улицы в кухню нужен постоянно, а побочные продукты должны удаляться. Обеспечивается это за счет движения воздуха.

К организации вентиляции в частном доме есть ряд серьезных требований:

проветривание выглядит так: сначала загрязненный воздух быстро смешивается с чистым, после чего выводится через специальное отверстие;
скорость воздухообмена по нормам – 140 и 110 м³/ч для газовых и электрических плит, соответственно;
при выборе газовой плиты учитывается площадь помещения. Для 4 конфорок — менее 15 м².

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

заградительные и армирующие решетки в толще стены;
вентиляционные каналы, если таковые имеются в строении;
линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
Внесение параметров на схему.
Составления перечня необходимых элементов.
Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

Перфоратор.
Трубы различной конфигурации, диаметра, фактуры и длины.
Соединительные элементы.
Переходники, колена, тройники.
Решетки вент. ходов.
Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

На стенах делают разметки, обозначают где будут проходить вент. каналы.
По потолку чертят схему прокладки воздуховодов.
Если система принудительная, отмечают, где будет смонтировано оборудование.
Собирают воедино каналы и монтируют их на подвесы.
Подключают трубы к единой вент. установке.
Закрывают отверстия решетками.
Подключают технику к электричеству и тестируется вся установка.

Особенности принудительной вентиляции

Схема приточно-вытяжной вентиляции.

С усложнением современной планировки внутренних помещений в частном доме и с возникновением по этой причине недостаточно вентилируемых участков оказалось, что естественная вентиляция далеко не всегда справляется со своей главной функциональной задачей. Появилась потребность в принудительном приточно-вытяжном вентилировании.

Самым простым и распространенным способом такого вентилирования является всем известная бытовая электрическая вытяжка, с помощью которой загрязненный и влажный воздух выводится из кухни наружу. Кроме приборов вытяжного типа, существуют еще фильтрующие вытяжки, которые не выводят воздушный поток на улицу, а пропускают его сквозь встроенные фильтры и возвращают очищенный воздух снова в кухню.

Вытяжка, как правило, располагается непосредственно над газовой или электрической плитой. При ее монтаже следует руководствоваться инструкциями производителя, однако есть общие для всех таких приспособлений правила установки. В частности, между вытяжкой и газовой горелкой должно быть расстояние в 60-80 см, между вытяжкой и электроплиткой — 50-70 см. Вытяжной прибор, расположенный выше этих уровней, будет неэффективен.

http://1poclimaty.ru/www.youtube.com/watch?v=2ZIgi2rL67A

Другой, более сложный, вариант принудительного проточно-вытяжного вентилирования — вытяжная система, включающая в себя специальный короб с вентилятором. При ее использовании вентиляция кухонного помещения окажется частью системы вентиляции всего дома. Она предполагает не только вывод воздушного потока наружу, но и приток воздуха с улицы. Для очистки атмосферного воздуха в систему включаются фильтры, для подогрева — специальные калориферы.

Надо отметить, что у такой системы есть также свои плюсы и минусы. К минусам стоит отнести как ее относительную дороговизну, так и определенные сложности в установке, с которыми могут справиться в основном специалисты-монтажники.

http://1poclimaty.ru/www.youtube.com/watch?v=w9KQZIVzlvs

Но, с другой стороны, эта система более надежна в эксплуатации, с ее помощью можно создать сбалансированный приток воздуха к определенным зонам и с определенными температурными параметрами, что для кухни особенно ценно.

Кухонная вытяжка – правильное подключение

Монтаж вентиляционной вытяжки подробно описан в прилагаемой инструкции. Не следует игнорировать некоторые его особенности, в частности, устанавливать оборудование на правильной высоте. Фильтр рециркуляционной вытяжки поглощает жиры и пар. А несгоревший газ выводится в вертикальный канал центробежным вентилятором. Другой тип вентилятора – осевой применяется в недорогих вытяжках. Стоят такие вентиляторы дешевле и эффективно работают с применением короткого горизонтального отвода.

Если мы подключаем вытяжку к вертикальному каналу, удаляем имеющийся в ней обратный клапан. При горизонтальном канале клапан оставляем или ставим дополнительно при его отсутствии.
Выход из вытяжки по сечению должен быть равным или меньше вентканала. Форма значения не имеет: можно состыковать круглые и прямоугольные трубы.
Труба от агрегата не должна мешать нормальной работе обычной вытяжки.

Трубу от вытяжки мы выводим в отверстие штатной вентиляции, не то, которое служит для естественного воздухообмена, а пробитое в стене и ведущее в вертикальную шахту. Потому что, если установить трубу в штатный вход, будет нарушена естественная вентиляция. На фото показан неправильный вариант подключения. В таком случае в помещении не происходит естественный обмен, и вредные газы скапливаются у потолка.

Можно встретить рекомендации о подключении через переходник. В нем есть два отверстия: к одному подключается труба, другое выходит в помещение. Вроде бы правильная задумка, но на деле не работоспособная, так как воздух возвращается обратно в кухню. Ему легче вернуться по короткому пути, чем преодолевать сопротивление. К тому же уменьшается сечение приточно-вытяжных каналов, что недопустимо. Переходники широко распространены, но они неэффективны.

Чтобы работа обеих вентиляционных систем была совместной и правильной, соблюдаем два требования:

во время принудительного вентилирования второй вход перекрывается, чтобы воздух не выходил в помещение;
сечение решетки, прикрывающей вход вентиляции, не должно быть меньше, чем у вертикального канала.

Добиваемся этого увеличением площади решетки, устанавливаем обратный клапан. Он функционирует так: воздухом от вытяжки закрывается, а когда ее выключают, автоматически открывается.

Для воздуховода применяем материал, который имеет наименьшее сопротивление воздушному потоку, не поддается коррозии и обладает достаточным сечением. Применение гофры с точки зрения создаваемого сопротивления допустимо на коротких отрезках от прибора к вентканалу. Предпочтительнее использовать гладкие оцинкованные трубы квадратной или круглой формы.

Противопожарные клапаны для вентиляции

Для защиты помещения от задымления при пожаре для вентиляции используется противопожарный клапан. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

В системе вентиляции дома установлены противопожарные заслонки. Они предотвращают быстрое распространение дыма по вентиляционным каналам и обеспечивают необходимый уровень пожарной безопасности.

Еще одно предназначение клапанного механизма — уменьшить приток воздуха в комнату. Из-за уменьшения содержания кислорода в воздухе интенсивность горения снижается. Для удаления дыма и угарного газа устанавливаются некоторые виды противопожарных устройств.

Принцип работы и особенности конструкции:

Внутри корпуса находится заслонка и исполнительный механизм. Для фиксации в вентиляционном канале на корпусе имеются фланцевые хомуты.
В зависимости от условий эксплуатации клапанный механизм закрывает или открывает канал. Управляется вручную или автоматически.
Для ручного управления на каждом этаже устанавливаются кнопки или используются пульты дистанционного управления. Затвор открывается автоматически при получении сигнала от системы пожаротушения.

Разновидности противопожарных клапанов

Клапанные устройства пожаротушения делятся на несколько типов:

Для удаления угарного газа и дыма из помещения устанавливаются модели закрытого типа. В нормальном состоянии они всегда закрыты. В случае пожара заслонки открываются для удаления продуктов сгорания.
Устройства открытого типа размещаются в межэтажном пространстве. Нормальное состояние для них открыто. В случае пожара в здании клапаны закрываются, чтобы уменьшить подачу свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь горения.
В помещениях большой площади, где одновременно находится много людей, устанавливается дымовая заслонка.
Также существуют амортизаторы двустороннего действия, сочетающие в себе характеристики открытых и закрытых моделей.

В зависимости от места установки все противопожарные клапаны делятся на канальные и настенные. Первые устанавливаются в вентиляционные шахты, а вторые — в стене.

Места и особенности установки

При выборе места установки учитывайте назначение клапанного механизма, требования нормативных документов. Устройства открытого типа размещают внутри или вблизи внешних стен. А закрытый вариант монтируется в вентиляционные каналы. При выборе места установки оценивают доступность и удобство обслуживания всех приводов и рабочих групп арматурной конструкции.

Перед установкой проверяется работоспособность, оценивается герметичность амортизаторов и скорость срабатывания. Поскольку жизнь людей в здании зависит от правильного функционирования противопожарного клапана, они систематически контролируются и обслуживаются. Точные даты проверок указаны в нормативных документах.

Значение вентиляции

Важность правильного конструирования вентсистем переоценить очень сложно. Достаточно указать только основные причины значимости вентиляции, чтобы любому домовладельцу стало ясно: к конструированию такой системы следует подходить ответственно

Первый довод. Человек нуждается в свободном дыхании. Другими словами, для дыхания пригоден лишь тот воздух, что насыщен кислородом. Вдыхая воздух, человек поглощает кислород, а концентрация в воздухе углекислого газа при выдыхании повышается. Постепенно кислорода в помещении с плохой вентиляцией становится всё меньше. Его заменяет CO₂. Ощущается удушливая атмосфера, что существенно влияет и на мыслительные, и на физические способности.

Второй довод. Человек в процессе своей жизнедеятельности выделяет запахи, причем не всегда их можно назвать приятными. «Законсервировав» помещение, он создает дискомфортную атмосферу. Она вскорости становится таковой из-за отсутствия систематического притока свежего воздуха.

Дышать становится невыносимо даже от присутствия острых, устойчивых и сильных запахов:

бытовой химии с так называемыми ароматизаторами;
парфюмерии;
дымящегося табака.

Повышенная влажность в частном доме приводит к целому ряду существенных проблем

Третий довод. Патогенные бактерии, всевозможные грибки, вирусы предпочитают развиваться именно в переувлажненной, застоявшейся атмосфере. Поэтому значительно повышаются шансы подхватить какую-то инфекцию именно в домашней среде с таким воздухом. Тогда же существенно страдают люди с хроническими заболеваниями:

органов дыхания;
кожного покрова;
нервной системы.

Четвертый довод. Есть помещения «санитарного» предназначения, а есть жилые комнаты. Зачастую отмечается их тесное соседство, особенно если дом одноэтажный. Требуется правильно направлять потоки воздуха, иначе жилая зона наполнится неприятными запахами и влагой.

Пятый довод. В помещениях с плохой вентиляцией может повыситься уровень влажности. Причинами распространения невыводимой влаги становятся:

влажные уборки;
водные процедуры;
пар с кухни;
стирка и сушка.

Насколько повышенной оказывается влажность, это понять просто. Если уровень влажности опасно завышен, на окнах появляется роса, то есть конденсат. Зимою, когда мороз усиливается, даже на суперсовременных стеклопакетах может появиться обильный конденсат, который вскорости украсит обзор ледяными кружевами.

Кроме того, в сырой среде развиваются всевозможные насекомые-паразиты и разнообразная вредоносная микрофлора. Обои отваливаются, по мебели и стенам распространяется черная плесень, дышать становится еще труднее.

Шестой довод. При возведении новых домов применяются такие материалы, которые системно выделяют токсичные вещества. Это происходит в незначительных объёмах, токсины выводятся вентиляцией. Но если вентсистема функционирует недостаточно эффективно, концентрация токсинов в домашней атмосфере нарастает, что очень опасно.

Какая вентиляция будет оптимальным вариантом

Выбор системы воздухообмена и вентиляции кухни зависит от двух факторов: финансовых возможностей жильцов и размеров кухонного помещения. Но естественная вентиляция в любом случае необходима, и при грамотной организации с учетом всех нюансов, от которых зависит качество отведения газов, она может быть вполне эффективной.

Естественная вентиляция для стандартной кухни в квартире будет достаточной, если в помещении предусмотрена вентиляционная шахта и обеспечено хорошее и стабильное поступление воздуха через приточные клапаны в окнах, либо в местности с теплым климатом, где окна могут быть постоянно открытыми.

Но не всегда бывает достаточно обычного естественного воздухообмена. Если речь идет о частном доме, оптимальный выбор — принудительные вытяжки с использованием технологии рекуперации тепла, позволяющей параллельно обогревать дом.

В кухне, где пища готовится очень часто и в больших объемах, просто необходима вентиляция, и решение установить вытяжной вентилятор станет единственным спасением от загрязненного воздуха и неприятных запахов.

Организация естественной вентиляции на кухне

Естественная вентиляция на кухне, не требующая специального оборудования, как в случае с вытяжной, не является сложным техническим вопросом. Повинуясь физическим законам конвекции или циркуляции воздушных масс, загрязненный воздух будет самостоятельно покидать кухню через вентиляционное отверстие.

На эффективность работы этой системы влияет размер вентиляционного канала и высота его расположения, сила ветра и его направление, качество теплоизоляционного материала.

Параметры у вентиляционных каналов должны быть достаточными для того, чтобы они могли перерабатывать необходимый объем воздуха в помещении. В случае если на кухне установлена газовая плита с четырьмя конфорками, то таким объемом является 90 куб. м в час.

Для этого нужна либо труба у потолка 16 см в диаметре, либо канал с квадратным сечением с длиной каждой стороны 14 см. Длина самого канала должна быть не менее 5 м, чтобы тяга была достаточной.

Такая система вентиляции на кухне требует постоянной проверки работоспособности. Сделать это просто. Нужно поднести к решетке лист бумаги или поджечь спичку.

Проверка тяги вентиляции: слева хорошая, правильная тяга, справа — обратная

В первом случае лист должен прилипнуть, а пламя спички — изменить направление и наклониться к вентиляционной отдушине. Это будет свидетельством того, что загрязненный воздух удаляется.

Естественная вентиляция кухни имеет не только плюсы, но и минусы, заставляющие задуматься об установке принудительной системы.

Плюсы естественной вентиляции:

отсутствие каких-либо финансовых затрат на нее;
постоянный воздухообмен, не требующий установки оборудования;
распространение действия на все кухонное помещение, даже если там работает не одна плита;
отсутствие посторонних шумов.

Минусы системы естественной вентиляции кухни:

не исключена возможность попадания выводимого воздуха обратно в помещение;
невысокая эффективность в условиях активного использования электро- и газовых плит;
уменьшение эффективности работы в теплое время года;
необходимость постоянной проверки тяги;
зависимость эффективности воздухообмена от планировки помещений.

Принудительная вытяжная система

Как и у естественного способа отведения воздуха, у вытяжки есть свои положительные и негативные моменты. Принудительная вентиляция на кухне имеет большую (в сравнении с естественной системой) производительность, подразумевающую устранение загрязненного воздуха с высокой скоростью в зависимости от мощности вытяжки, а также возможность практически полного устранения вредных газов при приготовлении пищи на плите.

Вентиляция на кухне с вытяжкой обеспечивается электрическим устройством, состоящим из таких основных элементов:

многоскоростной асинхронный электродвигатель;
вентилятор;
лампы разных видов;
одно- и многоразовые жироулавливающие фильтры для вытяжек рециркуляционного типа;
электронная система управления для регулировки скоростей с панелью, оснащенной сенсорными или обычными кнопками.

Такое оборудование имеет один серьезный недостаток — оно требует финансовых вложений: устройства стоят недешево и потребляют электроэнергию.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Одноканальная вентиляция

Одним из исключений будет установка трубы вместо вентиляционной решётки. При этом через эту трубу горячий воздух будет напрямую отводиться в вентиляционную шахту. Но при этом в верхней части вентиляционного рукава устанавливается клапан, открывающийся при отключённой вытяжке и наглухо закрывающийся в процессе её работы.

Одноканальная вентиляция с вытяжкой

Особенность вентиляции с клапаном заключается в том, что степень открытия канала зависит от температуры воздуха на улице. В жаркую погоду клапан слегка приоткрывает выход, а тяга при этом не позволяет обеспечить удаление отработанного воздуха из помещения. Кроме того нормальный приток свежего воздуха на кухню обеспечить из-за этого не получится. В холодную погоду открытие канала будет увеличиваться, за счет чего кухня будет вентилироваться намного интенсивнее.

Обратный вентиляционный клапан

Вентиляция и вытяжка: возможные ошибки

У каждой вытяжки есть выходное отверстие, которое должно совпадать с диаметром трубы. Иногда владельцы квартир используют переходники, чтобы через них подключить к системе вентиляции трубы меньшего диаметра. Это чревато тем, что уровень шумов повысится. Но это не самое страшное упущение при таком сборе канала для вытяжки на кухне.

Вытяжка с гофрированной трубой

Подключая вытяжку на кухне, лучше подсоединять её рукав к вентиляционному каналу дома. В этом случае при включении вытяжки, не придётся открывать форточку и включать вентиляционную шахту в общую схему проветривания дома. Ведь такой вариант приводит к снижению тяги и вымораживанию стен. Кроме того после выключения вытяжки может начать образовываться конденсат.

Реверсивный вентилятор с системой обратных клапанов

Раздражающим фактором работы вытяжки, который не подключен к каналу общедомовой вентиляции, а выведен через стену на улицу — это хлопанье обратных клапанов. Особенно раздражающим этот аккомпанемент становится в ветреную погоду, когда клапана открываются и закрываются из-за сильного напора воздушных потоков.

Сборка вентиляционного канала для вытяжки

Рассмотрим в данном разделе, как сделать вытяжку на кухню своими руками. Собрать рукав, ведущий от вытяжки к вентиляционному каналу кухни, можно без нарушений санитарных требований. Для подключения понадобятся:

трубы соответствующего диаметра;
колено — 2 шт.;
тройник под установку клапана вентиляционного канала;
переходники (если труба и вентканал имеют разный диаметр).

Наличие тройника под установку клапана и решётки — это и есть то решение, которое помогает не нарушить требование санитарных норм при сооружении естественной вентиляции кухонного пространства.

Необходимо понимать, что если не поставить обратный клапан, то часть воздуха из-за эффекта обратной тяги будет возвращаться в дом. Учитывая малую тягу при естественной вентиляции, клапан следует устанавливать так, чтобы его крепления образовывали диагональ относительно линий пола и потолка.

Монтаж вытяжки на кухне своими руками

Тройник должен быть обращён вверх, чтобы клапан открывался, а не был статичной заслонкой на пути воздушных масс. При такой сборке клапан будет открываться не только за счёт тяги. Он также будет срабатывать даже при её недостаточности за счёт завала тройника.

Работа кухонной вытяжки

При работе вытяжки под напором воздушного потока этот клапан будет закрываться. Именно такой эффект и должен быть достигнут. Ведь при выключенной вытяжке будет осуществляться естественная вентиляция на кухне, а при включённой — принудительная.

Вентиляционная решётка, скрывающая обратный клапан, является ограничителем его открывания. Она устанавливается зубцами вниз для того, чтобы работа клапана была видна.

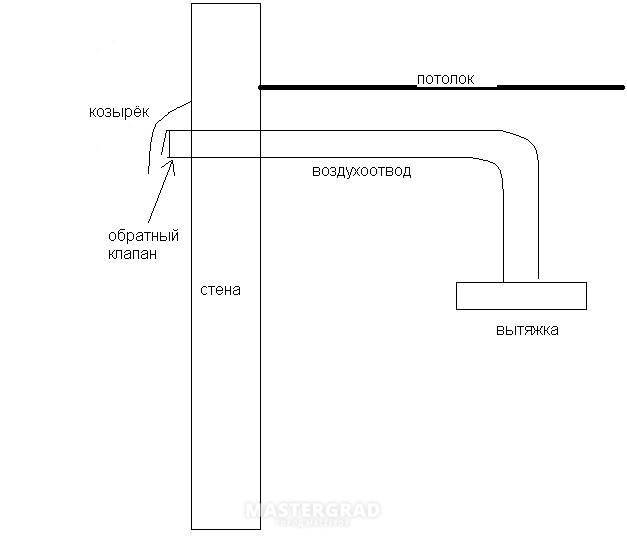

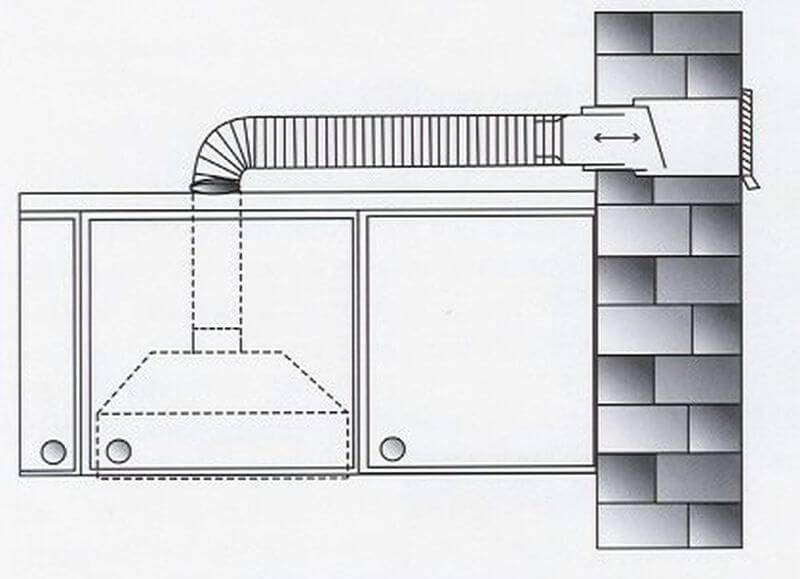

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

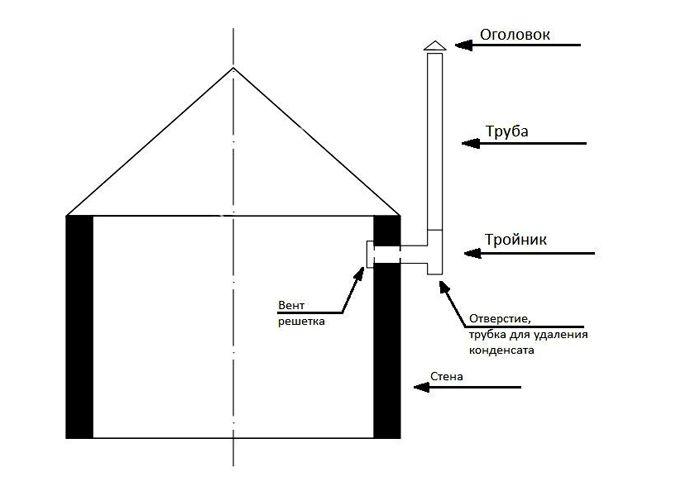

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

Приемлемые финансовые затраты на установку и эксплуатацию.
Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Советы специалистов

Советы от специалистов по выбору оборудования и по установке:

Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия. Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам. Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это. Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала

Один будет служить для наполнения свежим воздухом, а второй – для вытяжки

Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью

При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа

Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки. Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее. Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела. При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

прямоугольной;
овальной;
круглой.

Места монтажа вентиляции в стене:

между подоконником и батареей;
в створке пластикового окна;
возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

На стене карандашом обозначьте место размещения клапана;
Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вентиляция в частном доме для кухни
