На основании каких параметров следует выбирать гидроаккумулятор для водоснабжения частного дома

Тип гидробака

На рынке существует два вида таких устройств:

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

Принцип работы типового гидробака

Разберём, для чего гидроаккумулятор в водопроводной системе, и рассмотрим принцип работы этого устройства. В бытовой водопроводной сети должно иметься определённое давление, обеспечивающее функционирование бытовых приборов и сантехнических устройств.

Например, стиральные автоматы или посудомоечные машины будут действовать только при определённом показателе напора в сети. То же можно сказать и о бытовой сантехнике: для нормальной работы смесителей душа, джакузи или унитаза необходимо наличие давление в водопроводной системе. Оно создаётся самостоятельно, под действием гравитационных сил, если в доме выполнена верхняя разводка с расположением расширительного бака для воды в верхней точке здания.

Тогда жидкость, подчиняясь силе тяжести, самостоятельно стекает в систему, создавая в ней определённый напор. Но чаще встречается конструкция автономного водопровода с нижней разводкой. В этом случае вода подаётся в дом снизу, и для создания давления в трубопроводе необходима работа вспомогательных агрегатов.

Рассмотрим, как работает гидроаккумулятор, более подробно. Гидробак подключается к водопроводу после сетевого насоса. При закачке им внутридомовой системы из скважины или колодца, вода изначально поступает в гидроаккумулятор, заполняя его. После этого, по достижении в системе установленного показателя давления, насосное оборудование автоматически отключается. Вся дальнейшая ответственность за поддержание необходимого уровня напора в домашнем трубопроводе ложится на гидробак.

Подача воды из гидробака в домовой водопровод обеспечивается внутренним давлением, создающимся внутри устройства сжатым воздухом. При включении сетевого насоса, бак заполняется из скважины, и находящийся внутри него, в отдельной камере, воздух начинает сжиматься. В результате в гидробаке создаётся давление, достаточное для поддержания необходимого напора в домовом водопроводе.

Когда включается источник водопотребления – душ, стиральная или посудомоечная машина, – давление воды в сети падает. Вода из бака, под действием сжатого воздуха и силы упругости растянутой мембраны, начинает поступать в домовую водопроводную систему. Когда показатель давления достигает необходимого уровня, система уравновешивается, и подача прекращается.

Данная последовательность действий повторяется всё время, пока внутри гидробака имеется необходимое количество воды. Как только она подходит к концу, и устройство не может более обеспечивать необходимый уровень давления в водопроводе, включается сетевой насос, заполняя бак водой из скважины.

Сетевой насос работает в паре с манометром и реле. Когда вода в ёмкости бака подходит к концу, и внутреннее давление падает, датчик запускает его в работу. Вода из скважины заполняет ёмкость аккумулятора до той поры, пока давление в нём не достигнет положенного значения. После этого реле отключает питающий насос.

Виды гидробаков для воды: разделение по расположению и другим параметрам

Изложим этот раздел в табличной форме для удобства понимания:

РазделениеОбозначениеОсобенности
Тип расположенияГоризонтальныеОбъем таких резервуаров больше. Вертикальное расположение позволяет установку спускного клапана для воздуха сверху. Это облегчает обслуживание. Ограничением в установке служит только объем помещения.
ВертикальныеКомпактные варианты, для сброса воздуха в которых устанавливается кран. Недостаток в том, что у некоторых моделей для спуска воздуха приходится полностью сливать воду, что не экономично.
Накопление энергииПневмонакоплениеМембранные, балонные или поршневые. Проблема возникает при износе перегородки – требуется дорогостоящий и трудозатратный ремонт.
Баллон или грушаНаиболее популярны. При износе груша меняется на новую самостоятельно, без привлечения профессионалов.
Механический накопительГрузовые или пружинные. Работа основывается на кинетической энергии. Довольно объемны, работают автономно.

Учитываем давление

Рекомендованным давлением в гидроаккумуляторе считается значение, которое на 0,1 – 0,5 бар меньше давления включения автоматики насоса. Так, например, для насоса с минимальным значением давления при запуске автоматики в 1,6 бар нормальным значением давления в баке будет 1,3 – 1,5 бар. Это минимальное давление воздуха. Производители указывают и максимальное давление, возможное при работе оборудования. У разных моделей оно может составлять от 6 до 10 бар.

При покупке резервуара проверьте значение давления в нем с помощью манометра. Для его присоединения в корпусе бака есть специальный ниппель. У некоторых моделей манометр уже установлен. Убедитесь, что давление соответствует необходимому значению – исходить нужно из данных включения насоса

Важно понимать, что вода поступает не в сам бак, а в мембрану. Если давление меньше рекомендованного, мембрана будет заполняться водой больше, чем положено, – насос станет включаться реже, но это может привести к разрыву мембраны

Поэтому так важно каждые полгода проверять давление в баке. При пониженном значении требуется закачать воздух с помощью автомобильного насоса. Но не нужно слишком усердствовать – превышение допустимого давления скажется на уменьшении возможного запаса воды в мембране, а значит, насос будет включаться чаще. Поддержание рекомендуемого значения является залогом безотказной работы водопровода.

Стоимость гидроаккумулятора для систем водоснабжения — цены, где можно купить

На отпускную цену гидробака большое влияние оказывает его объем и материал, из которого изготовлен корпус. Если вы решили купить гидроаккумулятор для системы водоснабжения, предлагаем ознакомиться со средними ценами на наиболее востребованное оборудование:

МодельХарактеристикиСредняя цена, руб.

Aquapress ACR 8

  • Стальной корпус.
  • Объем 8 литров
1 400

Вихрь ГА-24

  • Максимальное давление 6 атм.
  • Объем 24 литра.
1 460

Вихрь ГА-100

  • Максимальное давление 8 атм.
  • Объем 100 литров
4 590

Джилекс 80 В

  • Вертикальный.
  • Объем 80 литров.
4 700

Джилекс 24 Г

  • Горизонтальный.
  • Объем 24 литра.
1 100

Униджиби вертикальный 50 л

  • Вертикальный.
  • Объем 80 литров.
3 300

Reflex DE 100

7 900

Watch this video on YouTube

Предыдущая ИнженерияУчимся разумно распоряжаться семейным бюджетом, или Какой счетчик электроэнергии лучше поставить в квартире
Следующая ИнженерияКак выбрать лучшие биметаллические радиаторы отопления для квартиры: актуальный рейтинг с полезными комментариями

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения гидроаккумулятора для насосной станции, в быту применяются устройства горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.


Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещениеИсточник remkasam.ru

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.


Слив воды производится стандартным краном на входеИсточник makemone.ru

Виды гидроаккумуляторов

Гидроаккумуляторы могут быть:

  1. механическими — в них постоянное давление поддерживается за счёт того, что на ёмкость с жидкостью давит своим весом груз или сжатая пружина;
  2. пневматическими — использующими для поддержания давления сжатый газ. Пневматические гидробаки, в свою очередь, бывают:
  • баллонными — сжатый газ в них заключён в резиновый баллон, вокруг которого расположена жидкость;
  • мембранными — в них жидкость и газ разделены резиновой мембраной;
  • поршневыми — здесь газ вытесняет жидкость при помощи поршня, как в шприце.

В быту используются пневматические гидроаккумуляторы различных типов, но, как правило, это мембранные модели.

Устройство гидроаккумулятора

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

Популярные модели

На сегодняшнем рынке, присутствует множество различных моделей гидроаккумуляторов. Однако, среди них есть наиболее популярные устройства для частного дома.

НазваниеХарактеристикиСтоимость

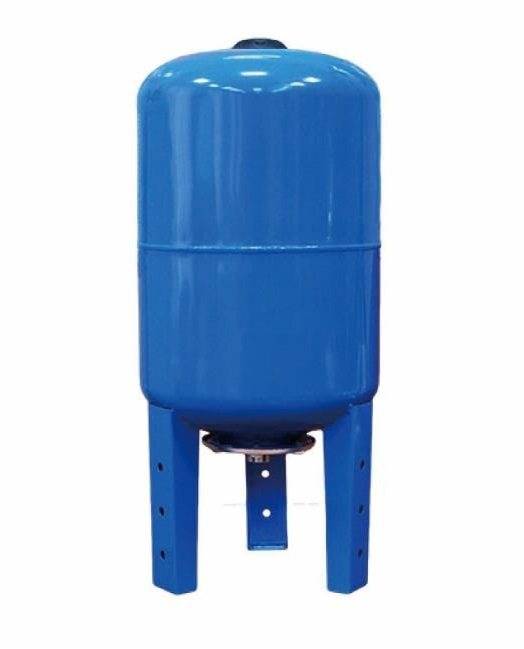

АКВАБРАЙТ ГМ-80 В

Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов3 500 рублей
Ultra-Pro вертикальный (Zilmet)Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.12 000 рублей
Гидроаккумулятор SPERONI AV 100

Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.14 400 рублей

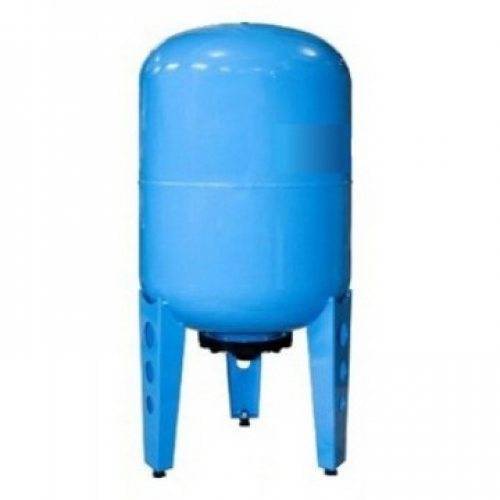

Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.

Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.5 400 рублей
Гидроаккумулятор VCF-36L, вертикальный

Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.4 000 рублей

Этот рейтинг носит ориентировочный характер и составлен на основе популярности среди потребителей.

Предыдущие статьи Следующие статьи

  • 25.03.2017.
    Что такое гидроаккумулятор и принцип его работы
  • 25.03.2017.
    Замена мембраны в гидроаккумуляторе
  • 25.03.2017.

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

  • объем резервуара;
  • тип расположения;
  • тип накопления энергии;
  • номинальное давление;
  • стоимость выбранной модели.

Сертификат соответствия на гидробак выглядит так

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Статья по теме:

Регулятор давления воды в системе водоснабжения: что это такое, устройство и принцип работы, виды, как выполняется установка, обзор моделей, средние цены, полезные советы и рекомендации – читайте в нашем обзоре.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора

Правильный подбор

Интересный нюанс: название данного оборудования зависит не от его конструкции, а от области применения. Если речь идёт о водоснабжении, бак называют гидроаккумулятором. А ёмкость, вмонтированная в отопление, с теми же конструкционными характеристиками будет называться мембранным или расширительным баком.

Но при этом важно учитывать информацию, указанную производителем. Каждое изделие имеет свою рабочую температуру и давление:

  • до 4 атмосфер и до 120 градусов по Цельсию – для отопления;
  • до 12 атмосфер и до 80 градусов – для водоснабжения.

По объёму подбирается не самый дешёвый бак, а соответствующий параметрам системы.

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

  • Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
  • На участке между и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
  • Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
  • Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
  • Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

  • е – коэффициент расширения воды – 0,04318;
  • С – общий объем системы отопления;
  • Pi – начальное давление;
  • Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Какой гидроаккумулятор выбрать

В наш рейтинг лучших гидроаккумуляторов вошли 12 моделей отечественного и зарубежного производства. Подбор устройств осуществлялся по ряду общих критериев:

  1. Качество сборки.

  2. Рабочие показатели.

  3. Простота установки и эксплуатации.

Все модели из нашего рейтинга находятся примерно на одном уровне с точки зрения соотношения стоимости и качества, но отличаются различными нюансами, поэтому однозначного лидера определить невозможно.

Мы постарались сделать обзор максимально разносторонним, подобрав баки разного литража, способа установки и функциональности. Это позволит более детально определиться с подходящим вариантом для решения задач по стабилизации уровня давления в системе водопровода и защиты основных узлов от возможного гидроудара на конкретном объекте недвижимости.

Принцип работы гидроаккумулятора в системе водоснабжения

Алгоритм работы таких устройств разделяется на четыре этапа:

  1. Подача воды насосом во внутреннюю мембрану.
  2. По достижении нужного давления, отключение насоса, прекращение подачи воды.
  3. При открытии кранов – расход из бака при выключенном насосе.
  4. Снижение давления в резервуаре способствует прогибанию мембраны в обратную сторону, снова включается насос.

Реле давления, как и количество воздуха, давящего на мембрану, поддается регулировке в пределах диапазона, указанного производителем.

Так выглядит гидробак в разрезе

Статья по теме:

Насосная станция для частного дома. В публикации мы рассмотрим что это такое, область применения, особенности конструкции, принцип работы, достоинства и недостатки, критерии выбора, модели и производителей, установку своими руками.

Полезно знать! Чем больший объем у накопителя, тем шире и диапазон настроек. Большие баки позволяют реже включать насос, чем увеличивают его долговечность.

Гидроаккумуляторы нужно периодически обслуживать. Дело в том, что поступающий с водой воздух, скапливается внутри, что приводит к снижению работоспособности резервуара.  Раз в 2-3 месяца через специальный кран или клапан стравливается скопившийся воздух (если не предусмотрен автоматический сброс). Гидробаки с автоматикой требуют только визуального осмотра и проверки протечек раз в полгода. Регулировка давления воздуха производится по мере необходимости.

Допускается установка нескольких гидробаков в одну систему
