Вентиляция в квартире своими руками: схема приточной вентиляции и процесс монтажа

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

• компактность;
• небольшой вес;
• фильтрация воздуха;
• наличие шумоизоляции;
• подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

• прибор нагнетает в теплообменник воздух из комнаты;
• давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
• в рекуператоре происходит обмен тепла;
• свежий подогретый воздух выводится в квартиру.

Преимущества модели:

• универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
• надежность элементов конструкции;
• стильный дизайн;
• высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

• «АВ» – для установки в любом месте на стене;
• «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

• прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
• медный рекуператор;
• простой монтаж;
• циклонная очистка приточного воздуха.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Распространенные проблемы

Наиболее часто встречающиеся проблемы в вентиляционной системе многоквартирных домов возникают из-за образовавшихся засоров. Это приводит к невозможности естественной циркуляции воздуха, что в свою очередь вызывает духоту, повышенную влажность и т.д. В квартире без вентиляции просто-напросто невозможно вести нормальный образ жизни.

Основные признаки плохой работы вентиляции в доме выглядят следующим образом:

• в процессе готовки еды ее запахи не выветриваются;
• на окнах скапливается большое количество конденсата;
• возникновение плесени;
• в ванной комнате и уборной наблюдается повышенная влажность;
• из вентиляции в квартиру поступает неприятный запах;
• сырое белье сохнет очень долго;
• в комнатах квартире душно и т.д.

Любой из вышеописанных параметров, свидетельствует о возникновении проблем в работе вентиляционной системы. Их необходимо исправлять в кратчайшие сроки.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

• стеклопластиковый прут;
• крюк;
• штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

• или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
• или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
• или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

• осевые,
• потолочные,
• оконные,
• канальные,
• центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
2. согласно проекту, правильно разведите трубы по всему помещению;
3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Зачем нужна вентиляция

Появление грибка в углах — одно из последствий плохой вентиляции

Любая система, установленная в помещении, предназначена для выполнения определенных функций.

Вентиляционная система в этом плане не является исключением, с ее помощью успешно решаются следующие проблемы:

• отводится лишняя влага, которая является первой причиной сырости и образования плесени;
• удаляются всевозможные запахи из санузла, а также продукты горения из кухни;
• обеспечивается подача свежего воздуха и предотвращается скопление пыли.

При нормальном функционировании вентиляционной системы жильцы могут не переживать за свое здоровье.

В ванной комнате

Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.

В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий

Поэтому очень важно обеспечить хорошее проветривание таких зон

Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.

Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:

• Производительность устройства должна составлять не меньше 90 м3/ч.
• Вентилятор обязательно должен быть влагоустойчивым.
• Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
• Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.

Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

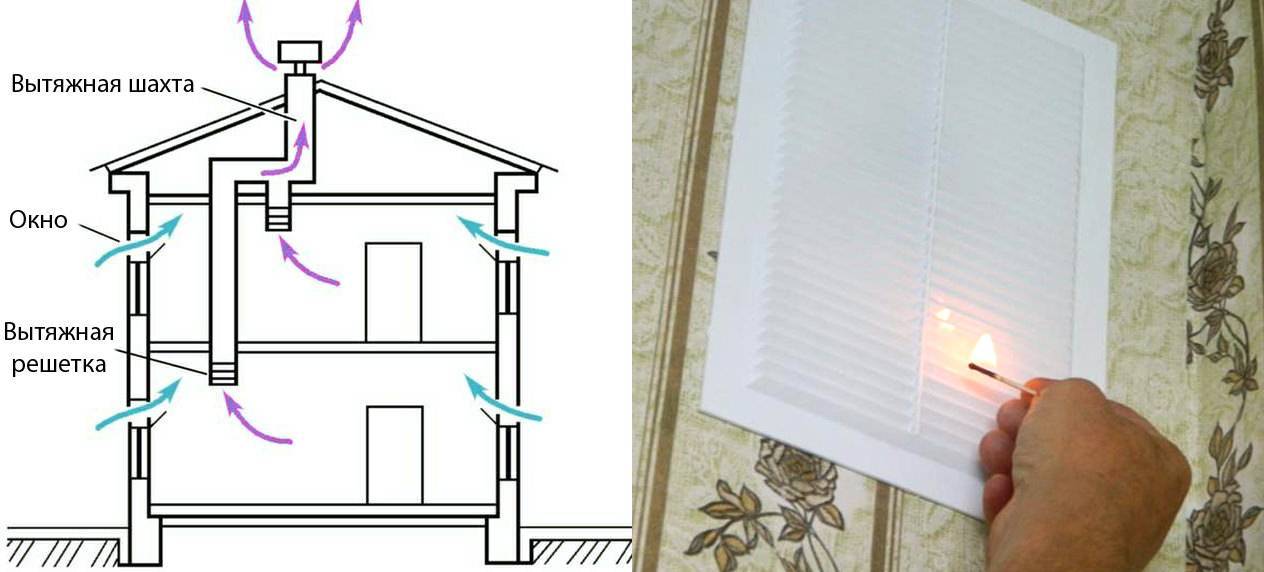

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

• приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
• вытяжной – работает за счет усиления оттока отработанных воздушных масс;
• комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств

В большинстве случаев, этого вполне хватает.

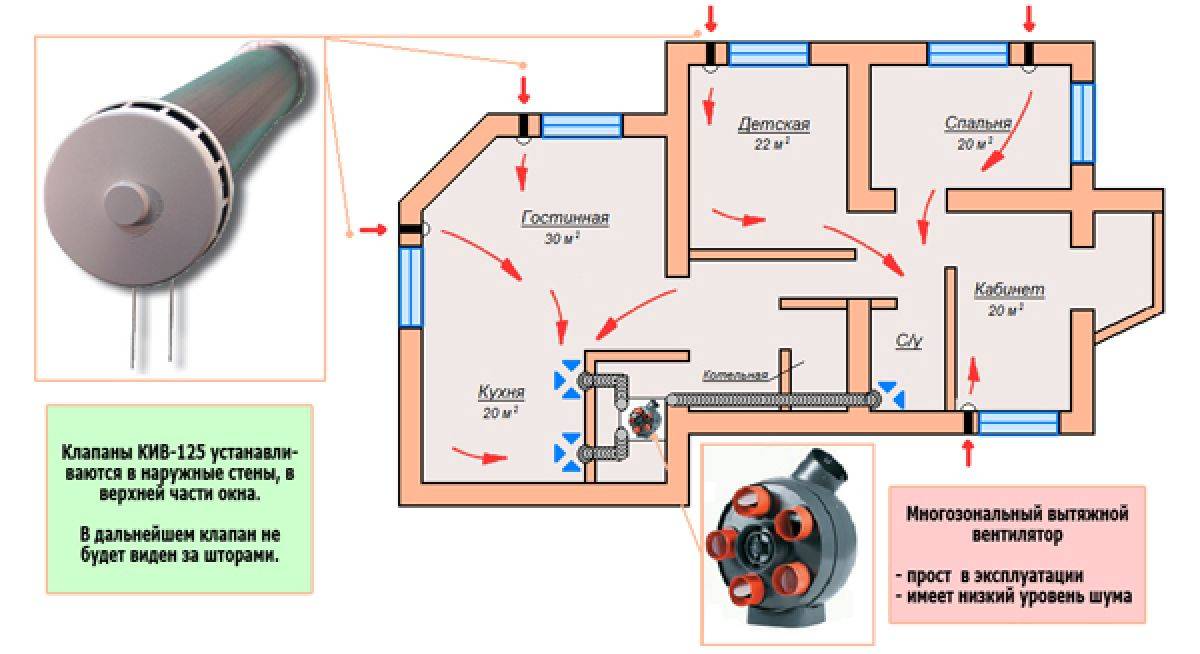

Планировка установки вентиляционных клапанов

Традиционно установка вентиляции в квартире планируется таким образом, что клапаны системы устанавливаются над радиаторами отопления (в пространстве до линии подоконников). Работу клапана можно описать простой схемой: посредством трубы системы вентиляции в клапан попадает уличный воздух, так как клапан находится близко к радиатору, то он (уличный воздух) будет прогреваться до комнатной температуры. Клапан конструктивно выполнен таким образом, что воздух, который поступает с улицы, будет очищен от частичек пыли. Это так называемая приточная вентиляция в квартире с фильтрацией.

Дополнительные советы

Совет первый. Устанавливая вентилятор в ванной комнате, желательно приобрести систему с датчиком влажности. Как только уровень влажности воздуха превысит допустимую норму, ту же вентилятор автоматически запустится.

Совет второй. Для туалета идеально подходит вытяжная система с таймером. Сперва агрегат запускается, а спустя некоторое время автоматически отключается.

Совет третий. Для кухни желательно устанавливать вентилятор, оснащенный сеткой. Эта сетка предохранит комнату:

• от проникновения в нее насекомых;
• от попадания мусора из общей вентиляционной системы.

Периодически сетку следует снимать и промывать обычной водой. Это делается очень легко.

Совет четвертый. Вентиляционные системы с полезными дополнениями бывает сложно приобрести. К тому же они стоят дороже, а дополнительные средства на их покупку семье не всегда удается выделить. Можно выбрать обычную модель.

Совет пятый. Устанавливается вентилятор тем способом, что указан в инструкции. Обычно это делается просто: корпус и прочие детали крепятся к стене с помощью саморезов.

Совет шестой. Повысить эффективность воздухообмена позволяет создание небольшого зазора между нижней гранью межкомнатной двери и полом. Высота зазора – до 1,5 см. Замаскировать зазоры поможет сетка или декоративная перфорированная панель.

Воспользовавшись приведенными здесь рекомендациями, владелец квартиры сможет без особых усилий обустроить приточно-вытяжную вентиляцию самостоятельно. Тогда воздухообмен в его жилье станет эффективным. Цены на вентиляционные установки

Видео: Простая приточная вентиляция для квартиры своими руками:

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

• Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
• Входное отверстие из комнаты в канал находится под потолочным перекрытием.
• Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
• Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Монтаж приточной вентиляции в квартире

Простой вариант проветривания — встроить вентиляцию в стену квартиры приточным клапаном. Установка такого прибора позволит регулировать поступление наружного воздуха в комнату и защитит жильё от пыли без всякого шума. Клапан пассивной вентиляции представляет собой трубу Ø60―150 мм в зависимости от необходимой пропускной способности устройства. Наружный конец прикрывается решёткой с прикреплённой к ней противомоскитной сеткой. Со стороны комнаты встроена заслонка для регулирования притока, и оканчивается труба корпусом воздушного фильтра.

Корректирование объёма, проходящего через клапан воздуха, выполняется лепестковым или диафрагменным регулятором (последний стоит дешевле). При необходимости поток перекрывается заслонкой на сто процентов. Порядок самостоятельного монтажа следующий:

1. Просверлить наружную стену квартиры — самая трудоёмкая операция. Если дом панельный или из монолитного бетона, потребуется алмазное бурение специальным инструментом. Кирпичную кладку осилит обычная дрель. Отверстие сверлят с уклоном наружу.
2. Вставить воздуховод и выполнить изоляцию пространства между стеной и трубой посредством минеральной ваты и монтажной пены. Если этого не предпринять, зимой канал будет обмерзать.
3. Приложить корпус клапана к отверстию на стене и сделать разметку крепления. Засверлить дырки под шурупы, установить прибор и закрепить его.
4. Поставить с улицы защитную решётку. Клапан готов к эксплуатации.

Определяя место для размещения вентиляционного отверстия, учитывают доступность монтажа наружной части устройства и дизайн прибора в интерьере комнаты, возможность подогрева входящего воздуха от установленных отопителей. Часто для этой цели используют пространство между подоконником и батареей. Впоследствии клапан дооснащают вентилятором, преобразуя его таким образом в проветриватель.

Проверить качество проветривания комнаты можно своими силами. Установить вентиляционные устройства несколько сложнее, но многие поставщики климатического оборудования предоставляют при покупке прибора услугу по монтажу и сервисному сопровождению.
