Вентиляция в натяжном потолке и запотолочные пожарные датчики

Датчики дыма

Дымовой извещатель нужен там, где возгорание может сопровождаться большим выделением дыма. Это актуально в офисах, торговых предприятиях, различных клубах, кинотеатрах и т. п., поэтому извещатели этого типа широко распространены.

Современные пожарные датчики весьма презентабельного внешнего вида и не портят интерьер. Многие из них устанавливаются методом врезки, что дает возможность использовать их на подвесных потолках.

Межпотолочное пространство не должно обманывать эксплуатантов помещений. Отказ от крепления проводки шлейфа к несущей поверхности – грубейшее нарушение.

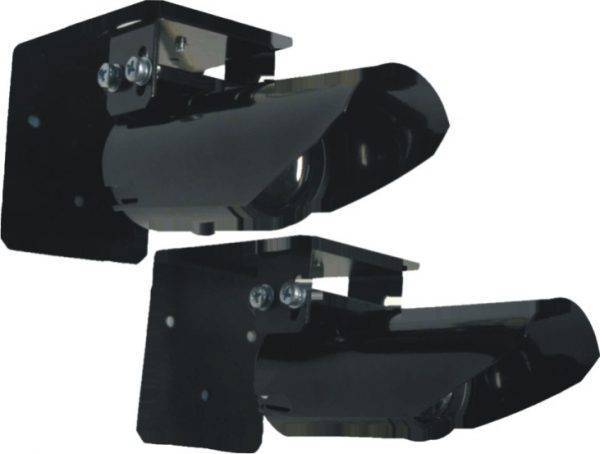

Линейный инфракрасный датчик

При оборудовании больших помещений пожарной сигнализацией предпочтительнее брать линейные, а не точечные извещатели. Они стоят дороже, но в целом система обойдется дешевле за счет:

• Уменьшения требуемого числа извещателей.
• Упрощения монтажа и снижения расхода комплектующих материалов.

Где необходимо

Естественно, наиболее влажной частью дома станет ванная комната. Вентиляция пространства под натяжным потолком в ванной чаще всего необходима из-за большого количества влаги в воздухе. Поэтому, в ванных потребуются более крупные диффузоры, обеспечивающие прохождение значительного объема воздуха.

На кухнях влага не настолько насыщает воздух, но, здесь есть другая беда – жир и копоть, которые также составляют существенную часть объема воздушных масс. Они могут оседать на всех плоскостях точно так же, как и вода. Так как очистить поверхности в запотолочном пространстве не представляется возможным, лучше заранее побеспокоиться о вытяжной системе соответствующей мощности.

Кроме того, в обоих описанных выше помещениях присутствуют такие элементы, как вентиляционные решетки, прикрывающие каналы вентиляции, заложенные в конструкции дома. Хорошо, если после монтажа потолков они останутся снаружи конструкции, если же вентиляция такого типа оказалась под натяжным потолком, установка специальных приспособлений на кухне неизбежна. Однако, здесь придётся решить вопрос с загрязнением покрытия проходящими воздушными массами.

Меры безопасности и возможные проблемы при установке

Несмотря на то что система противопожарной сигнализации должна устанавливаться квалифицированной организацией с соблюдением всех требований и норм, иногда владельцы квартир собственноручно пытаются монтировать устройство. Самостоятельная установка пожарных датчиков возможна, но следует соблюдать определенные правила безопасности:

1. Во время монтажных работ разрешается использовать только специальные стремянки или лестницы – любые подручные средства категорически запрещены.
2. К монтажу и техническому обслуживанию системы пожарной безопасности допускаются специалисты со знанием инструкций и специфики работы.
3. Инструменты, применяющиеся в процессе, должны иметь изолированные рукоятки.
4. Вначале необходимо измерить напряжение между фазами с помощью переносного вольтметра.
5. Перед установкой элементов системы обязательно проверить прочность крепления пожарных извещателей на подвесном потолке или натяжной конструкции.

Распространенные проблемы при монтаже и эксплуатации

Проблема №1: нарушение работы одного детектора при исправности всех остальных.

Способ устранения: проверить установленные дымовые сенсоры, и, по необходимости, демонтировать их. При этом нужно учитывать, что если показатели напряжения различны, то проводка для пожаротушения и сигнализации должна быть расположена в отдельных коробах. При открытой прокладке расстояние между кабелями и другими системами коммуникации не должно составлять менее 0,5 м.

Проблема №2: отсутствие тревожного сигнала.

Способ устранения: проверить монтажную поверхность, развернуть оптический индикатор аппарата по направлению к главному входу.

Проблема №3: неисправность батареек.

Способ устранения: если датчик установлен на самом полотне потолка, то поменять систему питания будет довольно легко – потребуется всего лишь аккуратно открутить прибор от его платформы. При монтаже аппарата внутри подвесного потолка нужно будет частично демонтировать потолочное полотно.

Таким образом, главным требованием к установке пожарного детектора остается его эффективная последующая работа. При выборе устройства желательно отдавать предпочтение надежным производителям, модели которых гарантировано прослужат несколько лет.

Владельцу помещения лучше положиться на квалифицированных специалистов, способных рассчитать количество извещателей и создать правильную схему их расположения – только при грамотной установке возможна эксплуатация пожарных датчиков без сбоев и неисправностей.

Источник

Размещение датчиков

Необходимо четыре извещателя, если они подключены попарно к разным шлейфам, имеющим один порог.

Два прибора, если подключение происходило по схеме, которая требует последовательного срабатывания не менее чем двух приборов и с гарантией замены при необходимости.

Два датчика, если они имели подключение к схеме, когда срабатывает один прибор.

Из этого следует вывод, что нормы таковы: за потолочной конструкцией в обязательном порядке монтируются два датчика, если они по типу адресные. Такое же количество требуется, если приборы аналоговые.

Если они аналоговые, но подключение идет от двух электрических цепей контрольных приборов, которые имеют один порог срабатывания.

Разрешается установка в комнате одного датчика адресного типа, если система сигнализации не управляет пожаротушением и гарантирует отсутствие ложного срабатывания.

Схема монтажа датчиков

Когда необходима установка датчиков

Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:

• свод правил 13130 от 2009 года с обязательным приложением «А»;
• таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).

Как определить необходимость установки:

Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.

Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.

Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.

Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.

Шаг 5. Сравнить получившийся показатель с законодательными нормативами:

• до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
• от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
• 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.

Это интересно: Оптимальные размеры для гаража: вся суть

Натяжные потолки и датчики сигнализации

Вместе с натяжным потолком, помимо различных светильников, устанавливают элементы сигнализации и датчики. Прежде чем установить сигнализацию, необходимо правильно ее подобрать. Натяжные потолки и датчики устанавливают одновременно.

Разновидности датчиков

Датчики бывают:

• тепловые (реагируют на повышение температуры воздуха),
• детекторы дыма (в настоящее время они являются самыми популярными, их делят на точечные и линейные),
• комбинированные (сочетание теплового с дымовым),
• детекторы пламени (в основном применяют для производственных помещений).

Прежде чем устанавливать натяжные потолки и пожарные датчики, необходимо выяснить, какой вид извещателя подходит для вашего помещения.

Как установить датчики?

Порядок установки

Установка противопожарной сигнализации начинается с закрепления основной конструкции к потолку. Для этого используют плоскую платформу из пластика или фанеры. К ней прикручивают гибкие, металлические подвесы. Этими подвесами платформа крепится к бетонному основанию. Ее выравнивают по уровню с натяжной конструкцией и выводят провода вниз. Затем натягивают полотно и прорезают в нем нужное отверстие для будущего датчика. Подключают сигнальное устройство и закрепляют на место.

Количество извещателей напрямую зависит от площади помещения, и какое пространство сможет охватить для контроля один элемент сигнализации.

Стоит обратить внимание на то, что само местоположение пожарной сигнализации в документах не указанно, в них прописано только расстояние от углов до перегородок помещения. Лучше всего установить в местах, где будет самая большая площадь захвата помещения

Какие проблемы возникают при установке и как их решить?

Чтобы вероятность возгорания уменьшилась, можно воспользоваться европейским опытом. Суть его такова: автономный датчик содержит в себе функцию детектора возгорания и функцию оповещения. Установить его можно, однако в России существует ряд проблем по установке автономного устройства. Батарейки хватает на маленький срок. Возникают трудности с ее заменой. Как ее поменять? Естественно самому проблему можно решить. Надо аккуратно открутить датчик от платформы, не задев натяжного потолка и заменить батарейку. Но если прибор будет установлен за полотном, то придется обратиться к помощи специалиста для частичного демонтажа полотна.

Приобретая прибор, можно «наткнутся» на некачественный товар. Чтобы этого избежать, покупать прибор следует только у проверенных производителей, которые на рынке не один год. Чтобы натяжные потолки и датчики сигнализации были установлены качественно и прослужили долгий срок, работу необходимо доверить проверенным специалистам со стажем, которые не раз устанавливали извещатели в помещениях.

Они правильно рассчитают схему расположения элементов сигнализации. При качественно выполненной работе, сигнализация сработает при возникновении малейшей опасности.

Эффективность установленной противопожарной сигнализации зависит от правильного расположения и качества прибора.

Если выбрать проверенный и надежный датчик, который вмонтирует профессионал, то опасаться будет не чего.

Принципы установки пожарных извещателей на подвесном потолке

Пожарная безопасность — важный пункт в процессе монтажа подвесной конструкции, а значит, установка пожарных извещателей на подвесном потолке должна быть проведена по всем правилам с использованием наиболее уместных датчиков с расчетом их правильного количества.

Разновидности извещателей: особенности каждого из видов

Датчики, они же извещатели разделяют на несколько видов в зависимости от реакции на пожар. Какой из них выбрать — это зависит от типа помещения, бюджета, требований в отношении пожарной безопасности. Срабатывают датчики при появлении дыма, огня или резкого повышения температуры.

Выделяют несколько основных видов:

1. Линейные инфракрасные — одна из самых дорогих моделей, ответственных за целую линию в помещении. Требуются в минимальном количестве, просто монтируются, подходят для монтажа в небольших комнатах.
2. Точечные — реагируют на дым или температуру, отвечают лишь за то участок комнаты, где установлены. Подходят для монтажа в местах общего пользования. Стоят недорого, просто монтируются в разные варианты подвесных систем.
3. Автономные — работают от индивидуального аккумулятора, не требуют подключения к электросети, дополнительно оснащены звуковым оповещателем, подходят для небольших комнат.
4. Адресные — конструкции, реагирующие только в случае максимально приближенной к ним точки возгорания.
5. Двухточечные — состоят из двух датчиков, помещенных в один корпус, где один контролирует состояние потолка основы, другой — подвесную конструкцию.

Все перечисленные модели достойны выбора, но лишь в случае проверенного качества без брака. Некачественные изделия сомнительного производства в лучшем случае будут давать ложные сигналы, в худшем — подведут, когда помещение действительно окажется в зоне риска.

Какие требования предъявляют к датчикам?

Даже в обычных квартирах и домах, не говоря уже об офисах, кафе, ресторанах и прочих помещениях общего назначения, монтировать извещатели важно, соблюдая основные правила. К ним относят:

• расстояние между основным потолком и подвесной системой должно быть достаточно большим;
• число датчиков должно соответствовать площади потолка для повышения эффективности системы;
• элементы электропроводки должны находиться на расстоянии от 30 см друг от друга в рамках соблюдения правил пожарной безопасности;
• монтаж выполняют согласно специальной документации.

В отдельных случаях монтаж извещателей пожара не обязателен. Обычно отменяют монтаж, когда проводка замаскирована в изолированных стальных трубках, которые не подвержены горению или же если проведена одиночная жила проводки типа НГ с объемом горючих веществ до 1,5 литров на метр.

Как правильно монтировать датчики: алгоритм

Оптимальный вариант для обычного помещения неспециализированного назначения — многоточечные извещатели. Монтаж в межпотолочном пространстве точечного датчика предполагает его удаление на 0,1 метра от стены и в диапазоне от 0,1 до 0,3 метра от перекрытия.

Категорически запрещено размещать оборудование между потолком и стеной. Расстояние от светильника до датчика по прямой не должно быть менее 0,5 метра, кроме того, монтируют прибор таким образом, чтобы вокруг него образовалось пространство в 50 см.

При отсутствии системы вентиляции, извещающее оборудование монтируют за конструкцией в верхней части пространства. Неадресные датчики для подвесных потолков крепят к отдельному шлейфу над основным датчиком в конструкции. Обязательно извещатели комплектуют выносным световым индикатором.

Общее количество приборов в одном шлейфе не должно быть более 20 единиц. После монтажа обязательно подключают датчики для проверки исправности как приборов, так и шлейфа.

Монтируют датчики в несколько этапов:

1. Обозначают места размещения, выполняют разметку, соблюдая шаг.
2. Крепят приборы к несущим элементам каркаса и к бетонному перекрытию в межпотолочном пространстве.

Установка проходит двумя способами: врезным и накладным.

В первом случае результат выходит особенно аккуратным и красивым. В случае с пластиковыми панелями системы именно врезной способ является наиболее подходящим из-за повышенной хрупкости материала.

Подытоживая, остается отметить, что для обычной защиты помещения подойдут все вышеперечисленные варианты датчиков с указанными способами монтажа. Дополнительная защита потребуется локальным участкам. Это могут быть тепловые линейные датчики для контроля работы элементов энергоустановок или кабельной сети, например. В таких случаях извещатели монтируют максимально близко к возможному месту перегрева или возгорания.

Как это выглядит

Всё будет зависеть от того, какой тип вентиляции вы используете у себя дома:

• естественная;
• искусственная.

Их главное различие заключается в том, что первый тип осуществляется естественным способом по законам физики. Второй же вариант, независимо от природных процессов, происходит при помощи электромотора.

В случае маскировки естественной вентиляции можно ограничиться небольшими аккуратными решётками, которые сойдут за элемент декора. Их задача состоит в том, чтобы перекрыть собой проём. Они не выделяются на фоне всего пространства.

В том случае, когда в помещении присутствует система принудительной циркуляции воздуха, скрыть её становится сложнее. Здесь понадобится специальная конструкция, похожая на те, что используют при монтаже светильников.

Интересно: когда необходимо решить вопрос о циркуляции воздуха в пространстве, которое находится между потолками, можно просто установить решётки, подходящие по форме. Они имеют небольшие размеры, поэтому их не будет видно за деталями интерьера. Изделия помогут предотвратить раздувание или стягивание потолочного покрытия.

Порядок монтажа извещателей

Алгоритм установки таков:

• Сначала определить необходимое количество, места и шаг установки. Надо понимать, что в некоторых случаях их придется ставить не только на или в подвесном потолке, но и за ним.
• Далее приступить собственно к монтажу. Крепить извещатели только к несущим элементам. То есть, на каркас, а в межпотолочном пространстве – к бетонному перекрытию. Два способа монтажа извещателей: накладной и врезной.

Установка первым способом проще, но не так красиво выглядит. Чтобы врезать, требуются специальные кольца или другие устройства. Кроме того, извещатели делают из пластмассы и металла, что предпочтительней. Каждая модификация имеет предназначенные лишь для нее дополнительные средства монтажа. Но последние требования пожарной безопасности запрещают использование таких креплений, поскольку они затрудняют детекцию тепловыделения.

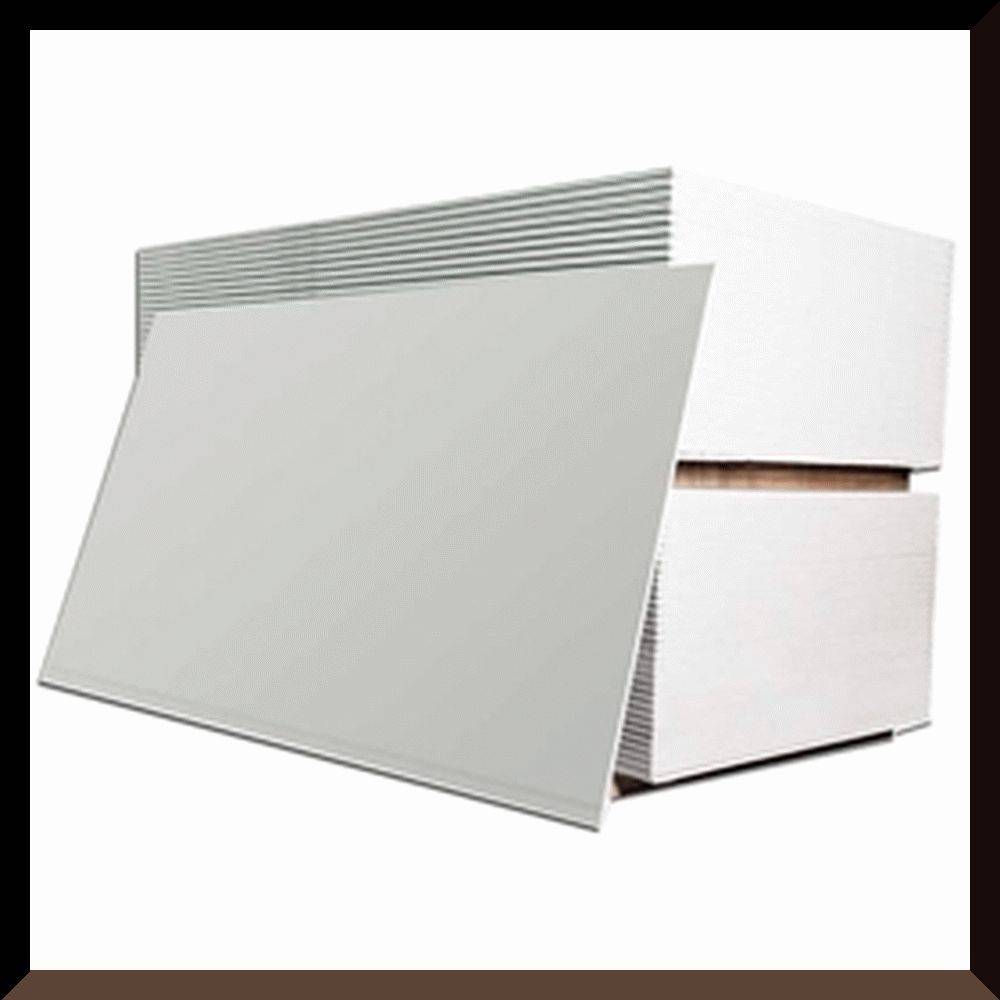

На потолках из гипсокартона наиболее часто используется установка датчиков способом врезки. Он наиболее красив. Потолки из пластиковых панелей вообще непригодны для накладного способа установки – слишком слабые.

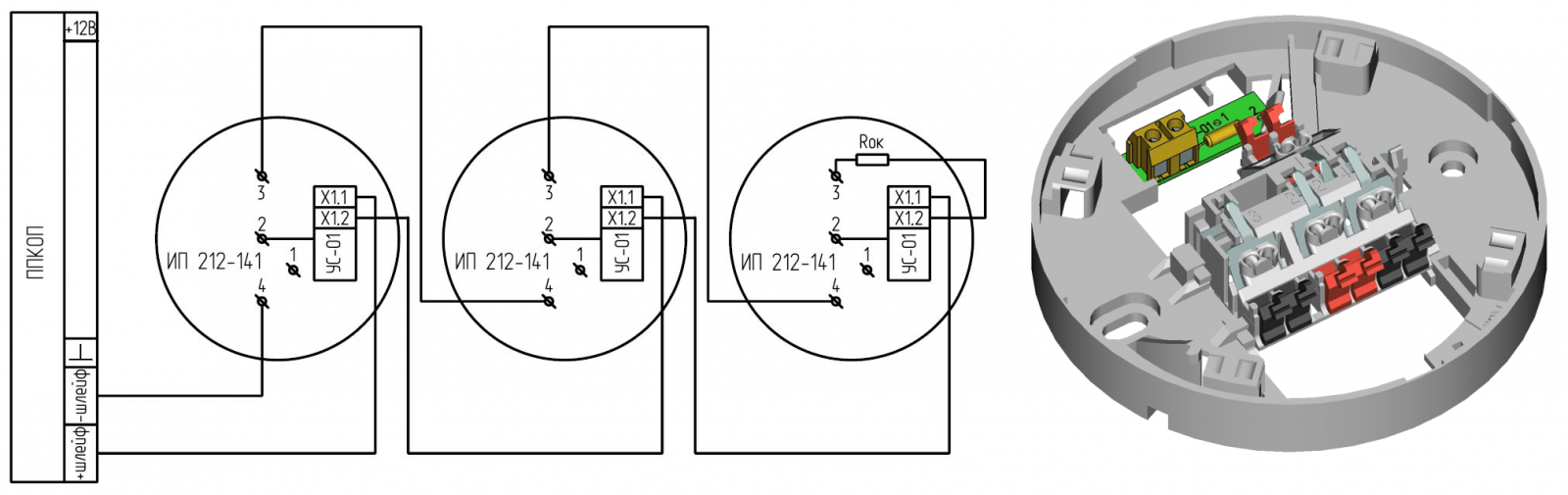

Схема подключения пожарного извещателя

Пожарные нормы рекомендуют использовать огнестойкие кабели с оплеткой, не поддерживающей и не распространяющей горение, с медными жилами с сечением как минимум 0,5 мм. Схему находят на упаковке датчиков и блока контроля – производители на этом не экономят. Они просты и в большинстве случаев идентичны друг другу. Главное, соблюсти очередность и правильность соединения контактов.

Подключение датчика допустимо только при выключенном питании. Работают неспешно, без суеты. После установки и соединения цепей повторно проверить правильность, а затем переходить к проверке работоспособности системы в целом. Данную работу рекомендуется оставить профессионалам.

Разновидности вентиляционных решеток

В зависимости от назначения вентиляционные решетки для натяжных потолков делятся на приточные и вытяжные. Обе разновидности укомплектованы жалюзийной системой для регулировки направления потока воздуха.

В зависимости от конструктивных особенностей все решетки подразделяются на следующие виды:

• одно- и двухрядные конструкции;
• инерционные системы.

Наибольшей популярностью пользуются решетки из металла и пластика. Габариты могут быть самыми разными, начиная от 10 см и заканчивая стороной в 1 м. Последняя разновидность чаще используется в общественных и производственных помещениях. В жилых домах обычно применяют конструкции размером 15х30 см по габаритам отверстия вентканала, но в натяжной потолок можно установить более компактную решетку.

Установка вентиляционной решетки

Если вентканал будет скрыт за натяжным потолком, то до его монтажа нужно проложить воздуховоды. Герметичные каналы крепят к поверхности базового потолка и присоединяют к отверстию вентканала в стене. Для удобства подсоединения в вентиляционный канал вставляют фановую трубу и хорошо заделывают просветы вокруг нее раствором.

Перед монтажом натяжного потолочного покрытия нужно подготовить базу под вентиляционную решетку. Для этого из фанеры или гипсокартона вырезают кусок по форме прибора с большими габаритами. Эту деталь крепят к базовому потолку на регулируемых или перфорированных подвесах

Важно следить, чтобы плоскость базы была в одном уровне с будущим натяжным покрытием. Нужно хорошо обработать края платформы, чтобы она не повредила тонкую натяжную пленку

После установки натяжного покрытия работу ведем в таком порядке:

Аккуратно прощупываем через натяжную поверхность ранее установленную базу.
В этом месте при помощи специального резинового клея приклеиваем защитное пластиковое кольцо, которое тоже стоит выбирать по габаритам и конфигурации прибора

Кольцо клеим по периметру к пленке.
При помощи канцелярского ножа или острых ножниц осторожно прорезаем пленку внутри кольца. Сначала делаем надрез крест-накрест, а потом обрезаем материал по кругу.
В отверстие вставляем решетку

Если есть воздуховод, то подсоединяем конструкцию к нему. При помощи саморезов прикручиваем решетку к базе прямо через поверхность пленки. Чтобы полотно в месте вкручивания самореза не порвалось, усиливаем его специальной накладкой.

Монтаж диффузора в натяжной потолок

Подготовка базы и прокладка воздуховодов выполняются так же, как и при монтаже решетки. Обязательно проверьте герметичность самого воздуховода и мест его соединения с фановой трубой. На подготовительном этапе к базе прокладывают кабели для подключения прибора. Если монтаж выполняется в ванной, то кабели лучше проложить в гофрированной трубе, чтобы защитить провод от влаги и короткого замыкания.

После установки натяжного потолка работу ведем в той же последовательности, что и при установке решетки. Разница заключается в том, что при установке вентилятора его сначала подключают к кабелю электроснабжения и проверяют работоспособность. После этого диффузор соединяют с воздуховодом и крепят его к базе при помощи саморезов.

Устройство приточного вентилирования

В жилых помещениях зачастую устанавливают приточную систему в виде моноблока. По сравнению с наборной установкой, моноблок приточной вентиляции работает практически бесшумно, да и спрятать его в подвесном потолке довольно просто.

В данном случае рекомендуется выбрать устройство с подогревом свежего воздуха. Так, в холодное время года помещение будет наполняться уличным воздухом, подогретым до оптимальной температуры.

При устройстве системы приточной вентиляции важно правильно определить место установки. Идеальные места для размещения – кухня, коридор или балкон. Не стоит устанавливать вентиляционный моноблок рядом с гостиной или спальней, поскольку в процессе работы устройства может наблюдаться заметный шум

Не стоит устанавливать вентиляционный моноблок рядом с гостиной или спальней, поскольку в процессе работы устройства может наблюдаться заметный шум.

Отдайте предпочтение системе с качественной звукоизоляцией, благодаря которой вы сможете наслаждаться не только чистым воздухом в своем доме, но и тишиной

В частном доме можно установить системы в кладовой комнате, подвале или на чердаке. Это позволит изолировать источник шума, а значит, сэкономить на покупке моноблока.

Собрать и установить конструкцию можно самостоятельно, для чего вам понадобится ознакомиться с ее устройством:

• вентилятор. Именно он “затягивает” свежий воздух внутрь комнаты, значительно ускоряя процесс вентилирования;
• фильтры. Установка фильтров позволяет обезопасить помещение от попадания внутрь шерсти, пуха, пыли и выхлопных газов;
• нагревательный элемент. Подогревает воздух в холодное время года, при этом в целях экономии, для больших помещений, рекомендуется выбирать водяной калорифер;
• воздуховоды. Такие трубы могут изготавливаться, как из пластика, так и из алюминия или нержавеющей стали;
• система автоматического контроля. Регулирует самостоятельную работу системы вентилирования, позволяя вам не беспокоиться о переключении режимов.

Кроме этого, в комплектацию может входить увлажнитель и обеззараживатель воздуха. Главная составляющая приточной системы – воздушный клапан, необходимый для регуляции потока и блокировки попадания воздуха при выключенном режиме вентиляции.

Виды вентиляции в натяжных потолках

Разные типы вентиляционных выходов

Вентиляция может отличаться по конструкции и по типу работы. Можно воспользоваться любым из существующих видов вентиляции.

У каждого из них есть свои преимущества и недостатки. Виды систем вентиляции:

• естественная;
• искусственная;
• комбинированная.

Только выбрав подходящую систему, можно рассчитать, как сделать вентиляцию в натяжном потолке.

Схема и принцип работы естественной вентиляции

Естественная вентиляция основывается на физических законах движения воздуха. Принцип работы состоит в том, что теплый воздух легче, поэтому поднимается, а холодный – тяжелее, он опускается.

Таким образом, нет необходимости в монтаже специальных приспособлений для организации движения воздушных потоков. Чтобы создать естественную вентиляцию для натяжных потолков, нужно только установить воздуховоды и вентиляционные решетки.

Важно заранее продумать, как и где установить решетки, так как нужно подготовить платформу из фанеры под решетку еще до установки полотна. Эта платформа должна соответствовать размерам и особенностям вытяжки. Монтировать ее необходимо на том же уровне, что и покрытие

Монтировать ее необходимо на том же уровне, что и покрытие

Монтировать ее необходимо на том же уровне, что и покрытие.

Эта платформа должна соответствовать размерам и особенностям вытяжки. Монтировать ее необходимо на том же уровне, что и покрытие.

Вентиляционные отверстия используются для проветривания помещения и межпотолочного пространства. Они впускают свежий воздух, выводят отработанный и помогают регулировать температуру в комнате.

Также вентиляционные решетки можно использовать не только для проветривания пространства над потолком, но и для регулировки разницы давления воздуха. Это предотвратит колебание и провисание полотна.

Схема и принцип работы принудительной вентиляции

Отличие принудительной системы вентиляции от естественной заключается в использовании вентиляторов и других приборов для обеспечения движения воздушных потоков.

Другими словами, движение происходит не естественным путем из-за разницы температур и давления в помещении, а механически — с помощью специального вентиляционного устройства.

Важно правильно провести установку вентилятора, потому что принудительная вентиляция обладает более сильной тягой. Поэтому при разгерметизации конструкции в результате изменения давления полотно может втянуться или, наоборот, надуться и провиснуть

Поэтому при разгерметизации конструкции в результате изменения давления полотно может втянуться или, наоборот, надуться и провиснуть

Поэтому при разгерметизации конструкции в результате изменения давления полотно может втянуться или, наоборот, надуться и провиснуть.

Кроме этого, перед монтажом вентиляции в подвесном потолке необходимо тщательно загерметизировать базовый потолок, заделать все швы и щели, иначе это тоже повлияет на давление в межпотолочном пространстве.

При правильной установке расстояние от натяжного потолка до самой вытяжки будет не больше 6,5 сантиметра.

Как правильно рассчитать количество датчиков и схему установки

По нормативным актам извещатели должны устанавливаться в зоны, размер которых более 0,75 м, а также огражденных строительными элементами (конструкциями), выступающими из потолка на высоту (глубину) от 0,4 м.

По средним параметрам 1 извещатель перекрывает не более 25 м зоны под навесной, подвесной системой. Чтобы определить количество датчиков, необходимо брать в расчет сложность формы межпотолочного пространства – это зона с высокими рисками возгорания из-за наличия проводов, скопления теплого воздуха, отработанных газов.

Поэтому в каждом квадрате указанной величины нужно ставить:

• 3 извещателя с монтажом в шлейф приборов питания с 2-мя порогами срабатывания или в прибор питания с одним порогом срабатывания, но в три отдельных шлейфа;
• 4 датчика спаренного подключения в отдельные 2 шлейфа прибора с одним порогом срабатывания;
• 2 извещателя с условием выбора схемы подключения поочередного срабатывания приборов в количестве 2 единиц с возможностью замены неработающего датчика.

Получается, что дымовые извещатели за подвесным потолком нужны в количестве не менее 2 единиц при адресной системе срабатывания или не менее 3-х единиц при аналоговой системе. При подключении прибора с одним порогом срабатывания лучше устанавливать 4 аналоговых датчика, присоединяя их к двум шлейфам.

Правила монтажа:

1. Если ставится проводной прибор или агрегат на батарейках, расстояние до стены должно быть не менее 0,1 м, от плит перекрытия 0,1-0,3 м. Ставить приборы в угловой зоне между стеной и потолочной поверхностью не рекомендуется – расстояние от светильника до датчика должно быть (по прямой линии) от 0,5 м.
2. Требования к свободной зоне вокруг прибора – 0,5 м. Монтаж в запотолочном пространстве разрешен только при отсутствии системы вентиляции.
3. Неадресные датчики подключаются к шлейфу прибора так, чтобы извещатель располагался над основным прибором, смонтированным в подвесную систему. В этом случае прибор оповещения оснащается световым индикатором.

Если монтаж системы оповещения врезной – используются термокольца, накладной – крепление извещателей на подвесном потолке производится сверху на базовое основание или несущие элементы конструкции. Перед началом работ необходимо изучить инструкцию от производителя, где упомянуты правила крепления, схема монтажа. Рекомендуется использовать кабели с медной жилой и негорючей оплеткой с сечением жилы от 0,5 мм.

Тестирование системы на предмет срабатывания производится только после проверки правильности подсоединения, а подключаются аппараты при полностью отключенном питании – малейшая ошибка может вызвать замыкание в цепи, что приведет к поломке приборов. Работы по формированию системы оповещения требуют опыта, представляют сложность для новичков, поэтому лучше поручить дело профессионалам.

Правила установки датчиков

Сколько и где устанавливать извещателей расписано в наставлениях. Рекомендуется ставить многоточечные.

Когда в межпотолочном пространстве монтируется точечный датчик, то его следует удалять от стены минимум на 0,1 м, а от перекрытия ставить на удалении от 0,1 до 0,3 м. Нельзя размещать в углу между стеной и потолком. От извещателя до светильников по прямой – минимум 0,5 м. Располагают так, чтобы вокруг каждого образовывалось свободное пространство 50 см.

Датчик дыма беспроводной

Если вентиляция отсутствует, датчик располагают за подвесным потолком в верхней части свободного пространства.

Неадресные извещатели для межпотолочного пространства подсоединяют к отдельному щлейфу. Рекомендуется установка над основным датчиком, смонтированным в подвесном гипсокартонном потолке. Извещатель обязательно оснащают выносным световым индикатором.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

• Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
• Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
• Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
• Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
• Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
• Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
• Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
• Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.
