Выбор вентиляционных труб для вытяжки: диаметр, размер, материал

Общая характеристика

Гофрированной трубой называется изделие, которое имеет в своей структуре металлические кольца. Они в несколько слоев обтянуты специальным материалом.

Кольца складываются в виде гармошки, прижимаясь друг к другу. При необходимости трубу можно растянуть. Ее длина в этом случае увеличится в несколько раз.

Согласно ГОСТ, труба гофрированная для вентиляции и вытяжки должна обладать гладкими внутренними стенками.

Диаметр ее должен соответствовать установленным нормам.От правильности выбора и монтажа гофротрубы зависит безопасность эксплуатации системы. Правильная вентиляция позволяет поддерживать правильный микроклимат в помещении. Через нее влажные, пыльные воздушные массы, газы выводятся из помещения.От правильности выбора гофротрубы зависит долговечность и корректность работы вентиляционного, газового оборудования.Поэтому к таким изделиям выдвигают высокие требования.

По особой технологии ведется производство гофрированных труб. ГОСТ 50827-95 регламентирует основные характеристики, которыми должны обладать воздуховоды.Преимуществом гофротрубы является ее способность изгибаться под разным углом. Поэтому для ее монтажа не требуется применять много соединений.

У конструкции отсутствует жесткий каркас.Поэтому при желании можно изогнуть ее в самой причудливой форме. При этом изделие пластичное. Оно позволяет выполнить монтаж быстро даже в труднодоступных местах.Дымовые и вентиляционные каналыпредставлены в широкой продаже в разных вариациях.

Они могут быть изготовлены из разных материалов, отличаются диаметром и особенностями монтажа.Выбирать подобные каналы нужно тщательно. Также следует знать несколько правил по их установке. В противном случае воздуховод не сможет выполнять возложенные на него функции.

Технические характеристики

Перед тем, как выбрать гофру для вытяжки, необходимо детально изучить их технические особенности. Вентиляционные каналы бытового назначения бывают двух типов: гибкие и полужесткие.

К первому относятся устройства с высокой протяженностью и устойчивостью к деформации. При использовании гибкого воздуховода можно соорудить сложную конструкцию с большим количеством поворотов.

В основе такой гофры находится спиральный каркас из стальной проволоки обтянутый алюминиевой либо полимерной оплеткой. К основным характеристикам воздуховода можно отнести:

  • Диаметр от 100 до 500 мм;
  • Устойчивость к температурным перепадам от -30 до 250 градусов C;
  • Величина изгиба в половину поперечника.

Гибкие патрубки бывают как с теплоизоляцией, так и без нее. Для понижения шумообразования канала во время работы вытяжной системы в качестве наполнителя используется стекловата либо минеральные волокна.

Полужесткие воздуховоды изготавливаются из оцинкованной или нержавеющей стали, а также алюминия. Предельная величина изгиба изделия определяется в соответствии с диаметром трубы. Допустимый радиус поворота гофры не должен быть меньше 0,6 ее поперечника.

Вентиляционные каналы полужесткого типа могут быть использованы как в промышленных, так и бытовых целях, вследствие чего на рынке представлено множество моделей, какие бывают с сечением от 50 до 400 мм

При выборе гофрированного патрубка особое внимание следует уделить температурным показателям: экземпляры из нержавеющей стали выдерживают нагрузку вплоть до 800 градусов Цельсия, с оцинкованной оболочкой – до 700 градусов, с алюминиевым покрытием – до 250-300 градусов

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

  • отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
  • снижение влажности и температуры воздуха у плиты для более комфортной работы;
  • обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
  • увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
  • обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
  • создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

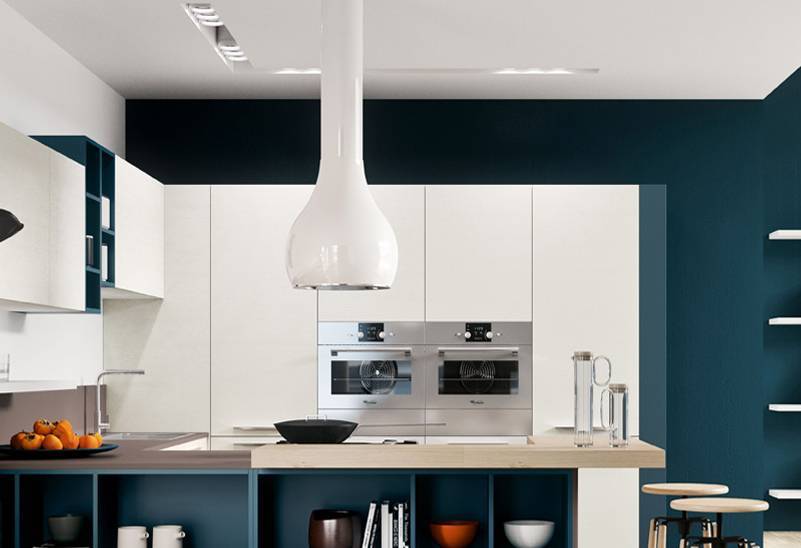

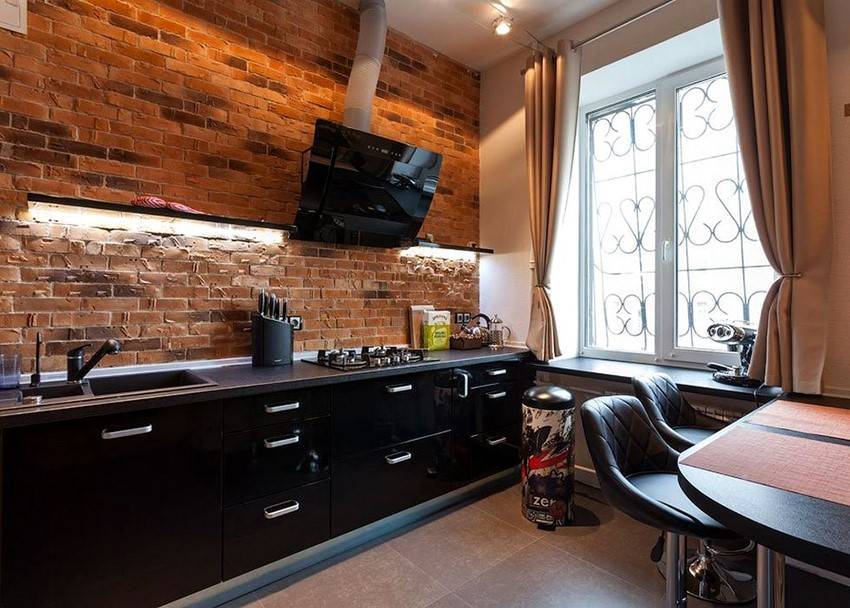

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

  • над газовой плитой – 0,75-0,85 м;
  • над индукционной или электрической плитой – 0,65-0,75 м.

Рекомендации опытных мастеров

Для эффективной работы воздуховодов при монтаже следует соблюдать следующие правила:

  • соблюдать диаметры трубы и вентиляционного отверстия;
  • не превышать длину конструкции – 3 метра;
  • не делать больше трёх изгибов и колен;
  • стараться избегать углов 90 градусов;
  • учитывать направление движения воздушного потока – от раструба к тонкому концу трубы.

Правильное направление воздушного потока

Воздуховоды из полимеров набирают популярность, постепенно вытесняя стальные аналоги. Для эффективной работы вентиляционной системы на кухне необходимо выбрать подходящий вариант. Правильная установка труб обеспечит долгую эксплуатацию оборудования.

Разновидности изделий

Трудно сказать на первый взгляд, из каких пластиковых труб вентиляция в частном доме (квартире) будет лучше, ведь аксиомы на этот случай не существует. Можно только руководствоваться опытом для понимания того, что лучше всего подойдет в каждой конкретной ситуации. Для этого нужно подробно изучить все возможные виды труб из пластика.

Трубы из поливинилхлорида просты в монтаже, легкие и дешевые. На сегодняшний день ПВХ — наиболее востребованный материал для обустройства бытовой вентиляции. Популярность такого оборудования среди владельцев небольших домов и квартир обусловлена дешевизной и простотой в эксплуатации.

Изделия устойчивы к воздействию ультрафиолета, имеют рабочий температурный диапазон от 0 до +80 градусов. Модели характеризуются прочностью и герметичностью, однако, как и все пластиковые изделия, имеют свои недостатки:

  • не переносят минусовые температуры;
  • по прошествии времени трескаются;
  • конструкции нельзя нагревать более чем до +160 градусов.

Полипропиленовые трубы

На территории РФ такие конструкции стали изготавливать в период кризиса. Полипропилен является хорошим диэлектриком, устойчив к агрессивным средам, не гигроскопичен. По показателям прочности в 4 раза превосходит полиэтилен.

Полипропиленовые изделия пользуются спросом и считаются конструкциями широкого потребления по следующим причинам:

  • доступность инструментов;
  • низкая стоимость;
  • простота установки.

Это дешевая, но качественная труба. Ввиду ценовых показателей отечественные изделия опережают некоторых изготовителей. Но европейские стандарты считают трубы из полипропилена пройденным этапом в технологии строительства. По определенным критериям материал является устаревшим, кроме того, он неустойчив к воздействию огня.

Основные недостатки:

  • Под действием низких температур полипропилен становится ломким. Именно поэтому его допустимо использовать исключительно в теплых помещениях.
  • Главным минусом материала является горение и плавление при повышении температурных показателей до +90 градусов.
  • Для повышения устойчивости к горению производители используют специальные антистатические, а также негорючие добавки.

Далеко не каждый производитель может похвастаться ассортиментом насадок к трубам, а также продуманной стыковочной системой. Вследствие этого появляются наплывы, в процессе эксплуатации возникают дополнительные шумы. Помимо этого, все работы с полипропиленом нужно проводить очень аккуратно. Это обусловлено тем, что при высоких температурах изделия сильно расширяются.

Подобные конструкции в большинстве случаев востребованы среди начинающих мастеров и тех, кому не по карману приобрести профессиональные материалы. Безусловно, при ограниченном бюджете такие трубы являются оптимальным вариантом.

Полиэтиленовые и фторопластовые воздуховоды

Этот вид труб используется преимущественно в домах, где люди проживают нерегулярно — загородные и дачные постройки. Полиэтиленовые изделия с внутренним защитным слоем допустимо прокладывать как внутри, так и снаружи, в них легко можно сделать отверстия для соединения.

Материал более устойчив к температурным перепадам, в отличие от ПВХ. Диапазон температур варьируется от -50 до +85.

Изготовители предоставляют на выбор потребителям конструкции с антистатическим, а также ультрафиолетовым покрытием. В составе имеется черная сажа, которая и отличает полиэтиленовые агрегаты от аналогичных пластиковых изделий.

Фторопласт сегодня является самым прочным материалом, который устойчив к воздействию окружающей среды и внешних сил. Зачастую конструкции используют для установки приточно-вытяжной системы вентиляции. Изделия могут выдержать:

  • температурные воздействия в диапазоне от -40 до +140 градусов;
  • контакт с кислотами, щелочами и парами.

Фторопластовые конструкции применяются для притока и оттока агрессивного воздуха. Материал хорошо справляется с поставленной задачей. Однако чем выше значения температуры и давления, тем ниже эксплуатационный период изделий.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

  • минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
  • поверхности воздуховода должны быть устойчивы к коррозии;
  • вес конструкции влияет на сложность монтажных работ и обслуживание;
  • размер сечения воздуховода влияет на пропускную способность;
  • все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

  • относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
  • низкая уязвимость для воздействия влаги и химических веществ;
  • хорошая герметичность;
  • простота в обслуживании;
  • широкий диапазон рабочих температур;
  • низкий уровень шума при работе;
  • большой срок службы;
  • эстетичный вид;
  • экологичность;
  • устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

  • срок службы — до 50 лет;
  • допустимое нагревание поверхностей — до 250 °С;
  • устойчивость к воздействию влаги и коррозии;
  • относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

  • быстрый монтаж;
  • небольшой вес;
  • отсутствие конденсата;
  • низкий уровень шума;
  • устойчивость к коррозии;
  • удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:

желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки;
на протяжении всего воздуховода должно быть минимум изгибов

Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги

В этом случае обязательным является применение специальных клапанов;
длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Рекомендуем ознакомиться: Приточная вентиляция с подогревом

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

  • Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
  • Небольшой уровень шума при работе.
  • Способность быстро и в нужном объеме удалять посторонние запахи.

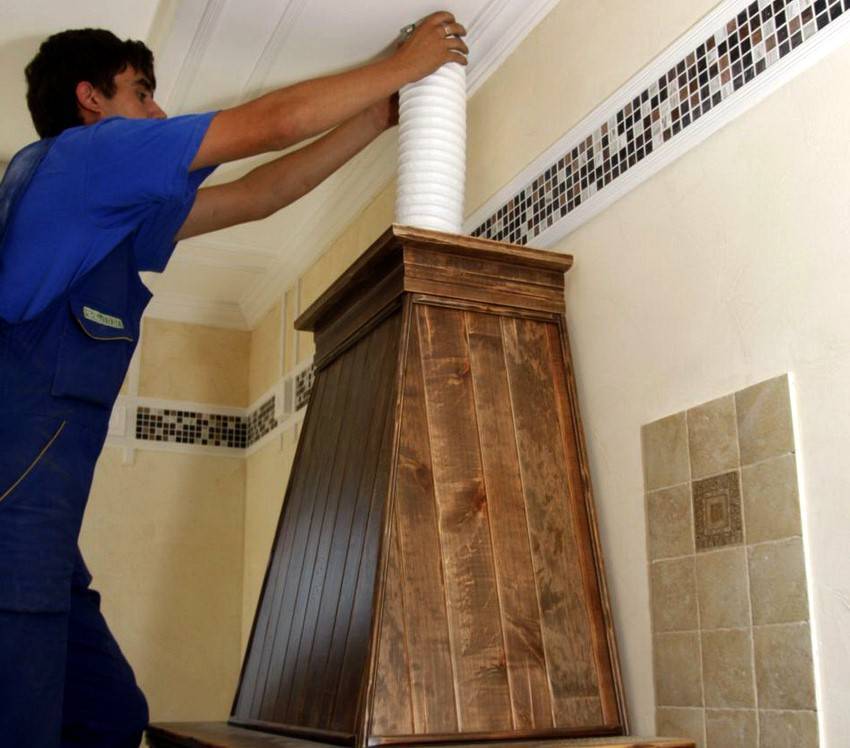

Рекомендации по монтажу

Монтаж системы вентиляции играет не менее важную роль, чем проектирование и выбор материала. Ошибки, допущенные при установке воздуховодов, могут свести к нулю все усилия, приложенные на стадии разработки.

Для того чтобы вентиляция работала правильно и без сбоев, при установке нужно учесть ряд правил:

  1. Следует избегать прогибов вентиляционных каналов. Если используется гофрированная труба, стоит добиваться ее максимального растяжения.
  2. Необходимо позаботиться об отводе статического электричества, для этого нужно использовать заземление.
  3. Для прокладки воздуховода через стены стоит использовать гильзы.
  4. Все стыки необходимо обработать герметиком.
  5. Стараться избегать сильных загибов при монтаже гофрированной трубы.
  6. Правильно смонтированная сеть вентиляционных каналов содержит минимум поворотов, острых углов, изгибов, а ее общая длина не должна превышать 3 м (к этому нужно стремиться);
  7. Для длинных гофрированных каналов следует устанавливать крепления через каждые 1,5 м. Это позволит избежать колебания воздуховода при работающей вытяжке.
  8. Если избежать острого угла загиба не получается, следует увеличить сечение воздуховода.

После монтажа воздуховода все элементы вентиляции следует замаскировать для того, чтобы портить интерьер помещения.

Для этого можно использовать:

  • натяжные и подвесные потолки;
  • гипсокартонные или пластиковые короба;
  • навесные кухонные конструкции;
  • фальшпанели.

Расчет вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

  • залы для посетителей в заведениях общепита;
  • конференц-залы;
  • любые залы с высокими потолками;
  • ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

  • потолки ниже 2м 30 см;
  • главная проблема помещения – повышенное выделение тепла;
  • необходимо понизить температуру в помещениях с низкими потолками;
  • в зале мощные завихрения воздуха;
  • температура вредностей ниже, температуры воздуха в помещении.
  • https://torvent.ru/raschyot_ventilyacii/
  • https://otivent.com/raschet-ventiljacii-pomeshhenija
  • http://vent.vn.ua/propusknaya-sposobnost-ventilyatsionnykh-kanalov.html
  • https://plast-product.ru/vyibor-i-raschet-diametra-vozduhovoda/
  • https://strojdvor.ru/ventilyaciya/raschet-sistemy-ventilyacii-i-ee-otdelnyx-elementov-ploshhadi-diametrov-trub-parametrov-nagrevatelej-i-diffuzorov/

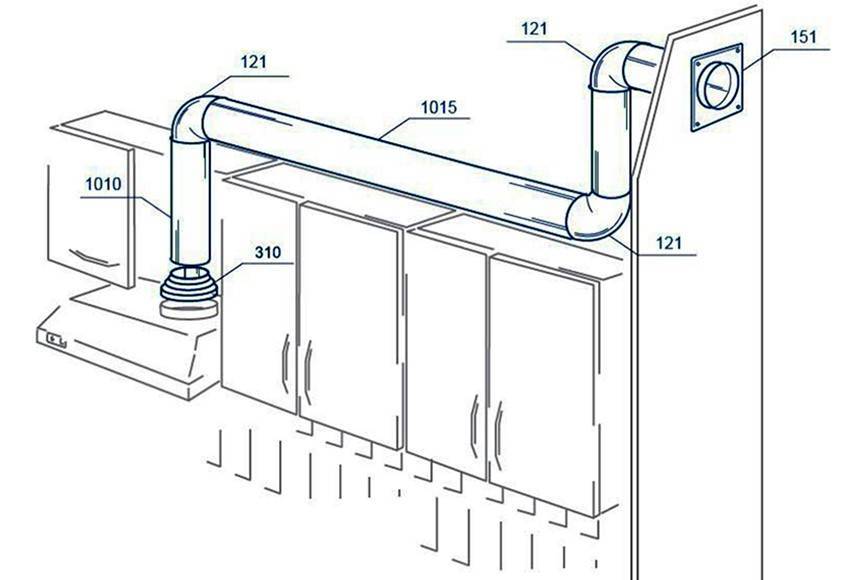

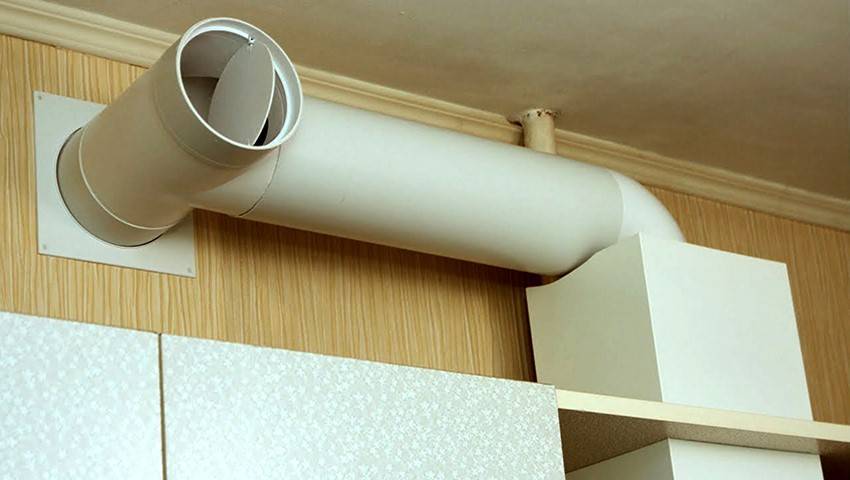

Кухонная вытяжка с воздуховодом

Этот прибор бывает двух типов в зависимости от принципа работы. В первом случае воздух проходит специальную очистку, а потом вновь попадает в помещение, во втором — воздух не очищается, а просто выводится через вентиляцию.

Вытяжка помогает устранить неприятные запахи, жир и копоть

Поэтому особенно важно правильно её установить. Лучше заранее определиться с размещением розетки, поскольку эти приборы выпускают с короткими шнурами

Плоская вытяжка может висеть непосредственно на стене или монтироваться в кухонную мебель. У неё есть два отверстия. То из них, которое не будет соединяться с воздушным трактом, закрывают специальной крышкой. Если вытяжка встраивается в шкаф, то придётся проделать дополнительное отверстие для выхода воздуховода.

Если речь идёт о частном доме, то вопрос решается проще. Изначально необходимо продумать планировку кухни и расположить вентиляционное отверстие как можно ближе к кухонной плите. В обычной городской квартире это сделать сложнее.

Приходится выбирать возможные способы устройства воздуховода для кухонной вытяжки.

Следует сразу исключить вариант, когда плита расположена на противоположной стороне по отношению к выходу вентиляционной системы. В этом случае длина воздуховода получится, скорее всего, более трёх метров и будет иметь много изгибов. Это, в свою очередь, существенно снизит эффективность работы всей кухонной вентиляционной системы и повысит шумовой фон.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

  1. Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
  2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
  3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
  4. Санузел – 25 м³/ч.
  5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами

Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Как правильно организовать естественное движение потоков:

  1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
  2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
  3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
  4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
  5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
  6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Монтаж устройства

Эффективность системы зависит не только от корректно подобранного гофрированного канала, но и от правильности его установки. Для подключения воздуховода к центральной вентиляционной системе жилого дома необходимо обзавестись требуемым инвентарем и инструментами:

  • Набор отверток и саморезов;
  • Металлические хомуты соответствующего трубе диаметра;
  • Вентиляционная решетка с обратным клапаном;
  • Силиконовый герметик.

Дополнительно могут понадобиться соединительные переходники, алюминиевый скотч, ножовка или ножницы в зависимости от того, какая гофра используется.

Пошаговая инструкция подсоединения гофры к кухонному воздухоочистителю:

  1. Подготовка схемы монтажа патрубка. Учитывая особенности кухни, гарнитура и расположения вентиляционной шахты разработать воздуховода. Это поможет определить точное количество необходимых труб, решеток, крепежей, фитингов и хомутов.
  2. Проверка протяженности базовых элементов канала. В соответствии с планом выполнить заготовку рукава требуемой длины. Для обрезки гофрированного канала можно воспользоваться ножницами либо ножовкой.
  3. Монтаж универсального редуктора в выходное отверстие вытяжного зонта. На горловину воздухоочистителя установить универсальный редуктор. Данный элемент позволит эффективно зафиксировать вытяжной гофрированный рукав любого диаметра.
  4. Подсоединение воздуховода к вытяжке. Нанести на края редуктора герметик, установить гофру и винтом затянуть хомут поверх нее.
  5. Фиксация трубы на поверхности стены. Закрепить полимерный или металлический канал на стене посредством кронштейнов с хомутами. Дистанция между фиксаторами должна составлять 1 м по всей протяженности конструкции.
  6. Монтаж вентиляционной решетки. Прикрутить саморезами решетку на проем центральной шахты.
  7. Подключение патрубка к общей вентиляции. Обработать герметиком выходное отверстие решетки и зафиксировать горловину воздуховода хомутом.
  8. Проверка работы вытяжной системы. Подключить очистительный прибор к электросети и выполнить его тестирование.

Если особенности кухни предусматривают сложную траекторию прокладывания воздуховода, в процессе установки потребуется выполнить соединение составных элементов между собой. Для получения цельного канала необходимо состыковать края рукава и закрепить их алюминиевым скотчем. Данный способ фиксации не только достаточно простой, но и крайне надежный. Кроме того, можно использовать специальные переходники. В таком случае патрубок крепится при помощи хомутов на предварительно обработанные герметиком коннекторы.
Каждый поворот воздуховода снижает тягу вытяжки на 10%. Чтобы минимизировать потери нужно расположить канал на максимально короткой дистанции от вентиляционной шахты без резких изгибов. Если отверстие находится на противоположной от кухонной вытяжки стороне помещения, гофру можно протянуть под навесным потолком.

Перед выбором очистительного устройства следует удостовериться в том, что из отдушины отсутствует обратная тяга. Для этого приложите к вентиляционному проему лист бумаги и понаблюдайте за его движением: если он склоняется в направлении шахты, монтаж вытяжки допустим.

Обязательно учитывайте особые указания, которые содержатся в руководстве относительно расположения вытяжного зонта. Если кухня оборудована газовой варочной поверхностью, минимальная высота фиксации устройства составляет 75 см. Для электрических плит данный показатель несколько ниже – от 60 см.

Виды гофрированных труб для вентиляции и их характеристики

Долговечность и эффективность работы гофры зависит от материала изготовления. Они бывают трёх видов: пластиковые, алюминиевые и стальные.

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Пластиковые модели выполняются из поливинилхлорида либо полиэтилена. Эти гофры являются самыми дешёвыми из всех трёх типов. Среди плюсов можно выделить наличие удобных соединительных элементов, огромный выбор вариантов по размерам, простоту монтажа, а также лёгкий вес.

Есть и минусы. Пластиковые гофры для вытяжки не рекомендуют применять при сильном нагреве. В редких случаях может произойти их расплавление.

Некоторые модели пластиковых гофр имеют рёбра жёсткости

Алюминиевый гофрированный воздуховод – вариант для эстетов

В отличие от пластиковых конструкций, алюминиевая гофра не боится высоких температур, не подвергается коррозии.

Гофра из алюминия с лёгкостью изменяет свою форму, проста в монтаже, не требует дополнительной защиты от перегрева

Среди очевидных минусов – некоторая вибрация и шумность во время работы.

Стальная гофрированная труба для вытяжки: идеальный, но не бюджетный вариант

Существуют варианты гофры для вытяжки с оцинкованным покрытием. Эти модели более долговечны, однако, они несколько дороже алюминиевых конструкций.

С такой гофрой для вытяжки вы надолго забудете о проблемах с вентиляционной системой

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

  1. Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
  2. Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
  3. Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
  4. Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
  5. Подвести трубопровод по ранее составленной схеме.
  6. Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
  7. Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Так же, вам будет интересна статья: Как установить вытяжку над газовой плитой.

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Разновидности кухонных вытяжек с отводом в вентиляцию

Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.

Островные

Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.

Оригинальная и стильная островная вытяжка

Навесные

Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.

Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.

Встраиваемые

Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.

Встраиваемая модель

Каминные

Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.

Каминная вытяжка смотрится роскошно

Наклонные

Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.

Наклонная вытяжка подойдет для компактного помещения

Угловые

Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.

Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
