Что такое вентили для системы отопления и в чем их отличия: игольчатый, регулировочный, для радиатора

Особенности установки и обслуживания регуляторов

Установка и обслуживание запорно-регулирующих кранов и вентилей имеет свои особенности, которые важно знать для безопасной работы отопительной линии:

• Популярные шаровые могут работать только в открытом и закрытом положении. Промежуточное полуоткрытое состояние приведет к появлению протечек и поломке прибора.
• Конусные в обязательном порядке после регулировки потока теплоносителя, нужно возвращать в исходное положение.
• В частном доме лучше всего установить на батарею кран с термоголовкой. Настройку прибора проводят плавным движением переключателю до нужной температурной отметки.

Элеваторный узел

Стандартная схема любого отопительного контура представляет собой трубы с прямым током горячей воды (подача) и обратным током воды остывшей (обратка). Работать такая система будет лишь в разрешенном диапазоне температур. Если вода в системе нагрета выше значения в 95С, то такая вода в радиатор подаваться не может.

Для того чтобы охладить теплоноситель в системе отопления до допустимых значений и используется элеваторный узел. Он представляет собой емкость, в которой смешивается вода с подачи и вода с обратки, сопло, диффузор и обвязка, которая включает в себя измерители температуры и давления. Наиболее эффективная работа элеваторного узла наблюдается при:

• точном расчете каждого его параметра;
• между подачей и обраткой должен существовать перепад давления до 25 Бар.

К сожалению, элеваторный узел не может гарантировать, что в подающей магистрали вода будет какой-либо определенной температуры. Все зависит от того, насколько верно подобрано сечение сопла. В последнее время производители предлагают элеваторные котлы, в которых раствор сопла можно изменить в ту или иную сторону. Таким образом, регулируется процесс смешения воды в элеваторном узле и оптимизируется температура воды в подающей магистрали.

Особенности монтажа и эксплуатации

• Установка клапана может осуществляться в вертикальном и горизонтальном положении.
• В первую очередь к системе присоединяется патрубок полусгона (перед его установкой проверяется целостность уплотнительного кольца). Муфтовые ручные клапаны для радиаторов устанавливаются при обязательном использовании фторопластовых уплотнителей. Установка и крепление патрубка возможно с помощью специального сгонного ключа. (Категорически запрещено использование рычажных ключей).
• Перед разборкой запорно-регулирующего ручного клапана теплоноситель сливается.
• До начала монтажа и эксплуатации необходимо ознакомиться с правилами использования арматуры, т.к. каждый вид устройств имеет особые технические ограничения и особенности.

В любой современной квартире или частом доме отопительная система играет важную роль. И сегодня есть достаточное количество функциональных устройств и решений, позволяющих сделать ее намного более энергоэффективной и регулируемой. Ведь ни для кого не секрет, что отопление в наших домах далеко не всегда работает так, как нам того хотелось бы.

В этом материале рассмотрим, для чего нужны регулирующие вентили для радиаторов отопления и как они помогут улучшить отопление дома, квартиры.

Итак, вентили для радиаторов (клапаны) – это разновидность трубопроводной запорно-регулирующей арматуры. И предназначены для регулировки (контроля) расхода теплоносителя в радиаторе в ручном режиме. В зависимости от конструкции выделяют прямые и угловые. Чаще всего производят их из латуни или бронзы. Как правило, вентили отличаются невысокой ценой, герметичностью и нередко стильным дизайном.

В отличие от обычных шаровых кранов (запорный тип), вентиль регулирующий ручной для радиаторов позволяет более плавно изменять количество теплоносителя, т.е. жидкости, в батареи. А значит, в любой момент можно отрегулировать температуру в помещении по своему желанию. Например, если в комнате и так тепло, то отопление явно избыточно, тогда с помощью вентиля можно снизить теплоотдачу радиатора. Но стоит помнить, что вентиль угловой для радиатора может только снизить теплоотдачу батареи!

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Виды и конструкции

Вентили этого типа различаются по нескольким параметром. По предназначению выделяют три вида устройств:

Запорный

Запорный вентиль служит для полного перекрытия потока.

Отличается повышенной устойчивостью к высоким температурам и давлению, но недолгим сроком службы. Используются на крупных магистральных трубопроводах.

Регулирующий

Регулирующий кран применяют в случае необходимости изменить напор воды, давление газа или пара, объем жидкости. Область применения — трубопроводы небольшого диаметра.

Балансировочный

Предназначены для перенаправления потоков жидкостей из одной трубы в другую, тем самым регулируя гидравлическое давление.

С помощью балансировочного крана сохраняются нужные пропорции давления, скорости потоков жидкости, ее объема и температуры.

Классификация кранов по конструктивным особенностям:

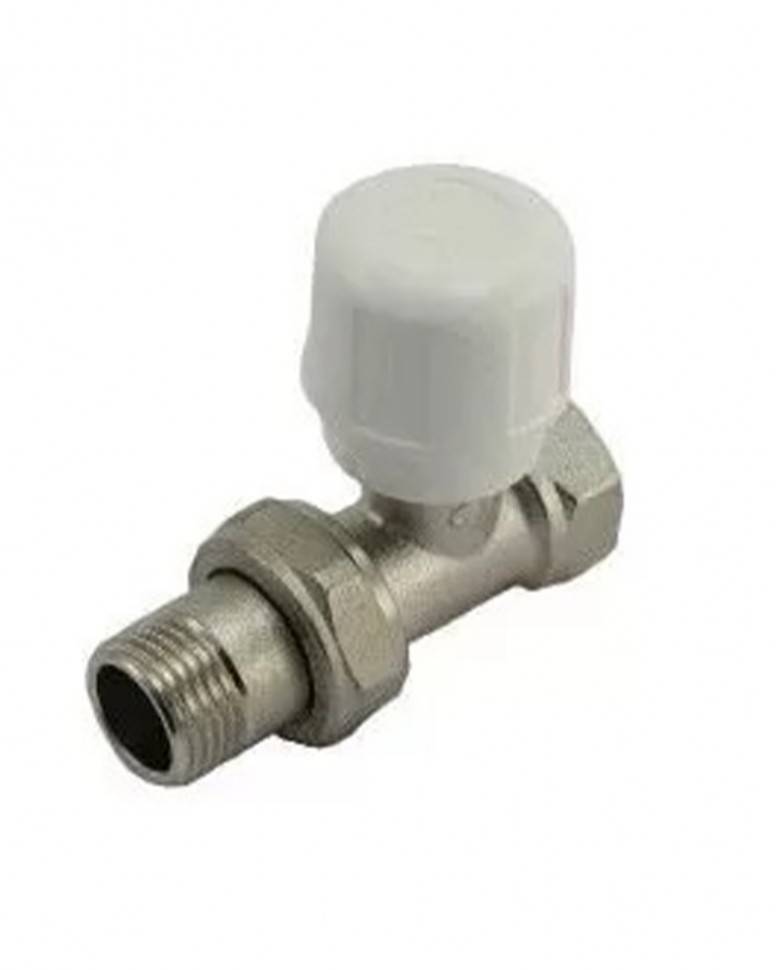

Проходной

Устанавливаются на трубопроводы в местах прямого соединения труб. В таких элементах часто застаивается вода и периодически их нужно прочищать. Этот вид вентиля имеет определенные параметры: диаметр — от 6 мм до 25 мм, материал корпуса – сталь. Подходят для жидких и газообразных сред.

Рабочая температура — до 310С.

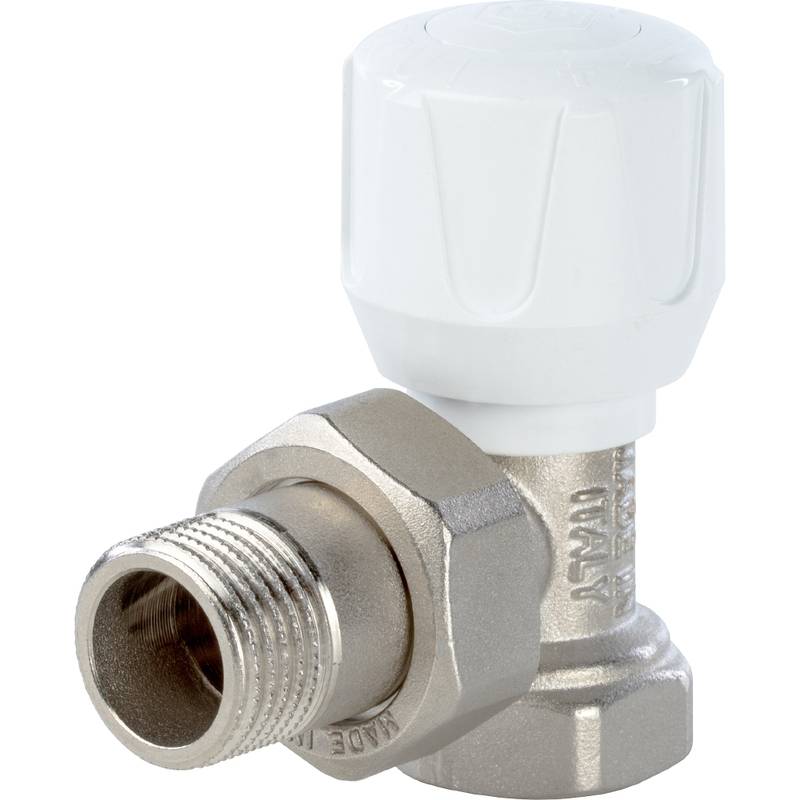

Угловой

Присоединяется в соединениях труб, расположенных друг к другу под углом в месте поворота. Предназначены для систем с различной внутренней средой. Рабочее давление – до 300Бар, температура – до 630С.

Обычно применяются в нефтепроводах. В быту распространения не получили из-за больших размеров.

Сальниковые

В сальниковом варианте крана уплотнитель препятствует выходу рабочей среды наружу. При этом положение штока не играет роли.

Сильфонные

Сильфонные вентили — более современные. Здесь в качестве герметизирующей среды выступает вакуум. Такой вид кранов боле надежен, утечки происходят реже.

Советы специалистов

Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:

Важно смонтировать прибор таким образом, чтобы направление движения воды совпадало с направлением, которое показывает стрелка, изображенная рядом с маркировкой на корпусе, иначе работа термостатического клапана будет некорректной.
Для систем теплого пола лучше выбирать термостаты с боковым вентилем — это облегчает доступ к настройке.
В общественных помещениях для установки нужно использовать термостатические клапаны с удаленным управлением или предварительной настройкой, чтобы защитить их от воздействия посторонних.
Для уплотнения резьбового соединения следует применять не фум-ленту, а полимерные или льняные нити с термостойкой краской. При нагревании и значительных перепадах температур происходит тепловое расширение патрубков, плотность укладки ленты может нарушиться, что приведет к образованию течи.
Клапан целесообразнее размещать на подающей трубе.
Расстояние от пола до места установки термостатического клапана должно составлять не менее 40-60 см

Изначально производители настраивают их на улавливание изменений температуры именно на этом уровне. Если необходимо изменить этот параметр, то выполняется дополнительная настройка прибора.
Термостатическая головка должна устанавливаться на клапан в горизонтальном положении и быть повернутой вглубь комнаты. Если установить термоголовку вертикально, то теплый воздух от стояка будет мешать нормальной работе датчика.
При установке термостатического клапана в однотрубной системе отопления требуется смонтировать дополнительный перепускной участок — байпас. Он должен находиться между входящим в отопительный прибор и выходящим из него участками трубопроводов (как на фото ниже).

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Виды игольчатых вентилей

Следует отметить, что данный вид арматуры достаточно специфичен и предназначен для выполнения ограниченного круга задач. Если изучить информацию, предоставляемую информационными интернет-ресурсами, то можно обнаружить, что игольчатые краны для системы отопления путают с термостатическими и балансировочными вентилями, и даже с шаровыми кранами. Это вводит в заблуждение рядовых пользователей и приведет их к совершению ошибок, экспериментируя с собственной отопительной системой.

Чтобы прояснить ситуацию, перечислим типы игольчатых кранов, встречающихся на трубопроводах и оборудовании отопительных систем:

• краны Маевского,
• вентили для магистралей высокого давления.

Как видите, сфера применения элементов довольно узкая, но это касается только теплоснабжения. В действительности эти краны широко применяются для регулирования потоков жидкости и пара в самых разных отраслях: нефтяной, газовой, химической промышленности и так далее. Мы же рассмотрим только отопление.

Где установить?

Мастера рекомендуют крепить подпиточный клапан для системы отопления вблизи расширительного бака. И это логично, ведь бак срабатывает всегда, и, естественно, сразу после понижения давления из-за работы бака оно автоматически корректируется клапаном.

Нестабильность давления недолгая и не повлияет на системную работоспособность.

Не стоит устанавливать клапан автоподпитки системы обогрева на контуре обратки около котла. В противном случае доза холодной жидкости может спровоцировать сбои в работе.

Не надо проводить установку прибора и на контурах подачи. Иначе слишком горячая вода может повредить элементы самого узла.

Монтаж

Установка подпиточного клапана подразумевает:

1. Работы по монтажу следует начинать с подготовки узла, запаковав все резьбовые соединения: с одной стороны устанавливается полипропиленовая американка 20х1/2, с другой стороны — концевая муфта 20х1/2.
2. Теперь нужно впаять монтажные краны, установить штатный манометр и подключить собранный узел к любой точке обогревательной системы.
3. Теперь встаёт вопрос, как отрегулировать клапан подпитки системы отопления. Ведь чтобы запустить в работу собранную систему, её требуется настроить на необходимое давление. Для этого в верхней части прибора есть регулировочный винт давления. Его нужно выкрутить целиком и медленно закручивать затем обратно. Контролируется повышающееся давление по манометру.
4. Настроив необходимое давление, необходимо прочно закрепить винт контргайкой. Нижняя ручка запорного прибора перекрывается, а при откручивании – открывается.

После того, как проведена регулировка подпиточного клапана, систему можно считать готовой к работе.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Шаровой кран на радиатор

Свое название это устройство получило из-за формы клапана: шара со сквозным  отверстием. Имеет оно только два рабочих положения: «открыто» и «закрыто». Все промежуточные недопустимы. Из-за особенностей использования относят к классу  «запорная арматура». Для радиаторов используют чаще именно их.

В простых шаровых кранах отверстие прямое, в трехходовых бывает L-образное или  T-образное. В качестве запорной арматуры для отключения радиатора от системы используют варианты с прямым отверстием. Поворачивая ручку, мы меняем положение шара, соответственно перекрываем или открываем поток теплоносителя.

Рабочие положения шаровых кранов

Виды шаровых кранов для систем отопления

По пропускной способности они бывают полнопроходные и стандартные. Полнопроходные практически не заужают просвет трубы и пропускают весь поток теплоносителя. Стандартные имеют пропускную способность  70-80%. Понятно, что для радиаторов нужно ставить полнопроходные устройства: они не снижают теплоотдачу отопительных приборов.

Для установки на батареи используют только муфтовые модели (есть еще фланцевые и приварные, но в системах отопления частных домов и квартир они не применяются). Могут изготавливаться из разных материалов. Корпус чаще стальной, латунный или бронзовый, иногда попадаются из нержавейки, все чаще стали продаваться полимерные.

Изделия из полимеров не менее надежны, чем металлические, но имеют большие габариты. Тем не менее, при использовании полипропиленовых труб, в системе ставят полипропиленовые краны. В этом случае соединение получается монолитное и очень надежное (их сваривают между собой с использованием специального сварочного аппарата). Единственный минус — стык неразъемный, т.е. для замены полимерного крана придется вырезать кусок системы и вваривать другой.

В системах с остальными трубами на радиаторы ставят чаще изделия из латуни. Подбирают только тип подсоединения: есть с наружной и внутренней резьбой, есть с накидными и обжимными гайками. Соответственно, они стыкуются с разными типами труб. Это также нужно учитывать при выборе.

Большое значение производители этого типа запорной арматуры уделяют герметичности при перекрытии потока. Для этого устанавливают специальные полимерные прокладки, а шары, если они металлические, шлифуют с использованием самых последних достижений: чем более гладкой будет поверхность шара, тем меньше шансов на то, что часть среды (теплоносителя в нашем случае) просочится под него. И гладкий шарик легче проворачивается, то есть они более удобны при эксплуатации.

Как устанавливать

Для того чтобы при необходимости можно было снять отопительный прибор без останова системы, нужно поставить по одному шаровому крану на подаче и «обратке». Если не будет устанавливаться никакая дополнительная арматура (регулирующая, например), то имеет смысл подсоединить их прямо ко входу радиатора. Для этого удобно использовать устройства со сгоном: с дополнительной частью, которая позволяет соединить две неподвижные детали.

Сначала накручивается на трубу запорное устройство, в радиатор вкручивается сгон (его предварительно снимают). Потом кран подводится к радиатору и накидной гайкой все это соединяется вместе.

Подробная характеристика запорной арматуры

Нормальная работа системы отопления во многом зависит от правильного выбора типа крана для конкретной задачи. Так что имеет смысл подробнее рассмотреть виды запорной арматуры и область ее применения.

Шаровые краны

Шаровый запорный клапан для радиатора отопления называется так потому, что запорная часть его имеет форму шара с отверстием посередине. А принцип его работы заключается в том, что одним поворотом рукоятки перекрывается подача воды по трубе.

Это очень полезно, например, при порыве батареи отключить подачу воды можно почти мгновенно, если бы для той же цели использовалось винтовое устройства, то времени пришлось бы потратить намного больше.

Видна шаровая заслонка с отверстием

Помимо шаровых в продаже можно найти аналоги с конусной либо цилиндрической запорной частью (такие использовались в русских самоварах). Но по эксплуатационным показателям именно шаровые находятся вне конкуренции. Конусные, например, отличаются повышенным износом.

Что же касается выбора шарового запорного крана, то учесть нужно его габариты и тип металла, из которого он изготовлен (нужно, чтобы вместе с металлом радиатора он не образовывал гальваническую пару).

Также внимание обратить нужно на размер отверстия в запорной части:

полнопроходные – в них диаметр отверстия в точности соответствует внутреннему диаметру самой трубы. Благодаря этому после установки в открытом состоянии он не снижает объем воды, поступающей в батарею;

В полнопроходной модели отверстие в шаре равно диаметру трубы

• стандартные – в них диаметр отверстия примерно на 20% меньше, чем внутренний диаметр трубы. При использовании такой модели получим снижение теплоотдачи радиатора на 10-15%;
• неполнопроходные – за счет малого отверстия в шаре расход жидкости снижается примерно вдвое.

Что касается того, как выглядит устройство запорного клапана для радиатора, то в разрезе будет виден металлический шар и прокладка, которая обеспечивает герметичность в закрытом состоянии. Сравнительно недавно на рынке появились полимерные запорные краны, они подойдут для установки на любой радиатора вне зависимости от того, из какого материала он изготовлен.

Устройство шарового крана

Более традиционными можно считать металлические краны. Обычно используется либо латунь, либо сплавы с ее участием, так что проблем с сочетанием металлов быть не должно.

Рабочих положения у него всего лишь 2, поэтому он и относится к классу «запорная арматура». В продаже можно найти и 3-ходовые краны, их также можно использовать при подключении радиаторов. Все отличие заключается в том, что рабочих положения 3, и поток воды может направляться в одном из двух направлений.

Трехходовой кран несколько сложнее, чем обычный

Цена таких устройств невелика, а учитывая гибкость работы отопительной системы, дополнительные расходы оправданы.

Запорный клапан

Подобная категория устройств может применяться для подключению радиаторов отопления (в 2-трубной отопительной системе). Благодаря своей конструкции клапаны, как и шаровые краны позволяют быстро перекрывать поступление воды в батарею, при этом работу отопительной системы прерывать не нужно. Также они могут использоваться для удобного слива воды из отопительного прибора или заполнения его жидкостью.

Простой запорный клапан

Что касается целесообразности покупки, то с технической точки зрения нет никакой разницы ставить на обратку шаровый кран либо выбрать все-таки запорный клапан. Если на подающей трубе стоит хотя бы простенький терморегулятор, то оба варианта будут работать одинаково.

Но отличия в конструкции шарового крана и запорного клапана все же есть. Первый может находиться только в открытом/закрытом положении, а вот клапан под шестигранник может регулировать расход теплоносителя.

Схема спуска воды из радиатора

Существенные отличия есть во внешнем виде. Шаровые краны выпускаются с хорошо заметной красной «бабочкой», а вот радиаторный запорный клапан выглядит намного лучше.

На нем нет вентиля для поворота, так что он не будет сильно выделяться на фоне труб и самой батареи. Стоимость его повыше, чем у шарового крана, но учитывая, что система отопления делается не на 1 год, можно и потратиться.

Дренажный клапан, использующийся для слива воды из радиатора, устанавливается на запорный клапан. При повороте его специальной рукояткой подача воды в радиатор перекрывается.

Монтаж крана в систему отопления

Как упоминалось выше — для выпуска воздуха из системы отопления применяется устройство под название кран Маевского. Естественно, с 1933 года его конструкций стала более совершенной и удобной для эксплуатации.

Игольчатый воздухоотвод в системе отопления устанавливается в верхней части радиатора со стороны, противоположной поступлению воды. Именно в этом месте собирается лишний воздух.

Если система отопления в доме вертикальная — вентиль устанавливается на радиаторе самого верхнего этажа. При схеме параллельного подключения – монтируется на батареи верхнего и нижнего уровней.

А вообще при установке нужно учитывать конструктивные особенности расположения батарей, и монтировать краны в местах предполагаемого скопления воздуха.

В обычной городской квартире обязательному оснащению подлежат:

• Все батареи в доме;
• Компенсаторы и аналогичные приборы;
• Трубопроводы верхнего уровня системы отопления.

Кроме того, в последнее время все чаще выпускаются полотенцесушители, адаптированные под установку крана Маевского.

В современных батареях вентиль обычно устанавливается на этапе изготовления производителем.

Воздух с помощью крана Маевского выпускается из системы отопления до появления непрерывной струи воды.

Этапы процесса

1. Сливаем из системы отопления всю воду.
2. Выкручиваем заглушку из верхней части батареи;
3. Вкручиваем на место заглушки воздухоотвод. Для более надежной герметизации накрутите на резьбу крана ФУМ-ленту или льняное волокно;
4. При монтаже в чугунный радиатор без отверстия – это отверстие следует просверлить в боковой заглушке батареи. Диаметр его должен быть немного меньше диаметра крана. Затем внутри отверстия нарезается резьба. После этого вентиль примеряется и вкручивается;

Монтаж крана в систему отопления

Как правило, в систему отопления устанавливают кран, имеющий фланцы. Такой метод является более простым.

Чтобы выполнить монтаж необходимо:

• подобрать место;
• уплотнить резьбу вентиля с помощью ФУМ-ленты;
• закрутить конструкцию;
• проверить на наличие протечек.

Монтаж крана в систему отопления

Перед началом работы нужно удалить теплоноситель из системы. Если стоит автономная система, то проблем не возникнет. Для жителей многоквартирных домов следует согласовать этот процесс с обслуживающей фирмой.

Монтаж арматуры осуществляется перед отопительным прибором или за байпасом, служащим для непрерывного циркулирования воды после перекрытия. Если обводного трубопровода нет, то проводят его монтаж.

При установке крана учитывают:

• обеспечить беспрепятственный поворот регулировочной ручки;
• обеспечить свободный доступ к вентилю.

Перед покупкой вентиля следует убедиться в совпадении диаметров трубы и прибора, а также вида резьбы. Для фланцевых соединений такие элементы бывают:

• две резьбы внутренние;
• две резьбы внешние;
• два типа резьбы находятся по разным сторонам.

На кранах фланцевого типа предусмотрена стрелка, указывающая направление движения воды. Также необходимо правильно наматывать уплотнитель. Если резьба на трубе открытого типа, то ФУМ-ленту наматывают, находясь лицом к трубе по часовой стрелке. При наличии открытой резьбы на фланце операция выполняется также, но находиться нужно лицом к вентилю. Далее прилагаются усилия для закручивания резьбы.

После окончания работы все проверяют на наличие протечек. Систему заполняют водой при высоком давлении. Причиной протечки является недостаточная герметизация.

Виды кранов для отопительного оборудования

На сегодняшний день существует несколько видов кранов, предназначенных для радиаторов отопления:

• шаровые полнопроходные прямые и угловые из латуни;

• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самым популярным и распространенным видом запорных устройств является шаровой кран, выполненный из латуни или полипропилена. Такие краны состоят из стального шара с выборкой необходимого диаметра для пропускания воды, прикрепленного к штоку.

Вращая шар, осуществляется перекрытие теплоносителя в батарею. При открытии крана выборка в шаре сливается с внутренним проходом батареи, а при закрытии смещается на 90 градусов и перекрывает его.

Вторым по распространенности является стандартный ручной вентиль, который представляет собой конструкцию, где теплоноситель меняет направление течения два раза при прохождении сквозь рабочее сечение седла. Для уменьшения количества жидкости, данное сечение перекрывается конусом или шайбой, имеющей резиновую прокладку, прикрепленную к штоку.

Данная конструкция очень похожа на термостатический клапан, за исключением того, что шток вместе с конусом не вращаются, а просто нажимаются. Нажатие осуществляется с помощью термоголовки или пластмассовой рукоятки, предназначенной для ручного управления.

Преимуществами регулировочного крана являются то, что он без отключения системы водоснабжения позволяет проводить различные работы с определенной батареей, заполнение системы происходит достаточно мягко и без рывков, герметичность таких клапанов обычно очень высока, выглядят такие перегородки достаточно стиль и органично.

Недостатками таких соединений являются высокие погрешности при регулировке, связано это с тем, что в комплектацию таких кранов не входит регулировочная шкала, так что все осуществляется на глаз.

Плюсами термостатических клапанов с ручным или автоматическим управлением с термоголовкой являются: легкая и быстрая настройка температурных показателей, высокая экономия расхода топлива, связанная с температурными ограничениями. К минусам можно отнести недостаточную герметичность и сложную внутреннюю конструкцию, при выходе из строя таких кранов, необходимо покупать новый.

Также все краны различают по пропускной способности. Первым типом является полнопроходный кран, который пропускает в среднем от 90 % теплоносителя, второй – стандартный, который используется практически во всех квартирах, способен пропускать до 80% жидкости и последний – неполнопроходной кран, способный обеспечивать батарею всего лишь 40 % воды. Чаще всего применяются полнопроходные краны для лучшей эффективности отопления.

Виды

Термоклапаны подразделяются на виды по следующим признакам:

• По способу установки — прямой, угловой, осевой.
• По назначению — смесительный, балансировочный.
• По типу системы отопления — для однотрубной или двухтрубной системы.
• По типу наполнителя в сильфонной емкости термоэлемента — парафин, газообразное или жидкое вещество.
• По виду термостатического элемента — ручное, механическое или электронное регулирование, с выносным датчиком.

Ручные

У ручных термостатических клапанов шток срабатывает на остановку движения теплоносителя при вращении в ручном режиме ручки, находящейся снаружи корпуса. Поворачивая регулятор, можно изменить давление в термостатической головке, что повлияет на чувствительный элемент и приведет в движение шток. Они бывают прямого или углового исполнения.

Выпускаются в двух диаметрах прохода — ½» или ¾». Отличаются более простой конструкцией и низкой ценой. Основной минус термостатического клапана с ручной настройкой — это невысокая точность регулировки температуры и необходимость контролировать своевременное срабатывание со стороны человека.

Механические

Это устройства с более сложной конструкцией, способной автоматически поддерживать заданный температурный режим в помещении. Основу их термостатической головки составляет сильфонная емкость, наполненная жидкостью с высоким коэффициентом температурного расширения.

При нагревании жидкость в сильфоне расширяется и приводит в движение шток термоголовки. Он через удлинитель передает усилие на шток термостатического клапана, который и перекрывает поток теплоносителя. При охлаждении жидкости процесс идет в обратном направлении

Газовый или жидкостный

Эффективность работы термостатического клапана зависит от свойств вещества в сильфоне. Газонаполненные термоэлементы более точные и надежные. Они быстрее реагируют на изменения температуры, но сложнее в производстве и поэтому дороже.

Жидкостные чуть медленнее срабатывают, но проще в изготовлении. К плюсам жидкостных термоэлементов также можно отнести высокую точность передачи внутреннего давления сильфона на шток термостатического клапана.

С выносным датчиком

Термоклапаны с выносным датчиком предназначены для установки в радиаторах с нижним подключением или расположенных в нише. Термостатическая головка монтируется на клапан с помощью резьбового соединения, а температурный датчик крепится к стене в любом удобном месте. Между собой головка и датчик соединяются капиллярной трубкой.

Электронные

Электронные термоклапаны имеют более объемные габариты. В корпус прибора встроен электронный микропроцессор, управляющий движением штока, также имеется дополнительное отделение для двух батареек. Одно из достоинств электронных моделей — более широкий функционал. С их помощью, например, можно выставить разную температуру в помещении в утреннее или вечернее время суток, на каждый день недели.
