Вентилируемый фасад из металлокассет

Способы отделки и этапы работ

Каждый вентилируемый фасад, сооружение которого происходит при использовании кассет любой разновидности, является целостной системой.

В ее составе присутствуют следующие детали:

  • металлические профили;
  • уголки, они выступают как крепитель;
  • ветрозащитная панель;
  • крепежные детали;
  • откосы с наличниками и нащельниками.

Вне зависимости от сложности конструктива здания, которое планируется облицевать фасадными кассетами, наличие вышеперечисленных составляющих позволит сделать работы в минимальные сроки.

Установку изделий возможно выполнить двумя методами:

  • скрытый крепеж;
  • видимый крепеж.

Видимый монтаж специалисты считают наиболее простым по технике выполнения работ. Конфигурация каждого отдельного элемента включает в себя своеобразные отогнутые края со специальным отверстием. В него вкручиваются саморезы, фиксируя изделие на профиле. Такая техника позволяет в случае необходимости заменить пришедшую в негодность деталь, не демонтируя всю конструкцию. Именно отгибающиеся части кассеты отвечают за фиксацию всей детали. Для работ использовать какое-либо оборудование нет необходимости.

Скрытый крепеж по своей технологии немного сложнее, чем описанный выше вариант. Но за счет применения данного способа,, на фасаде здания образуется ровная поверхность из кассет, где визуально не просматриваются соединительные швы между элементами и детали, используемые для монтажа и фиксации. Исходя из варианта крепления фасадная панель может несколько отличаться по своей конфигурации, а именно деталь будет содержать только одну отогнутую сторону. На этой части кассеты присутствует кромка. Ее задачей является фиксация верхнего и нижнего элемента друг с другом.

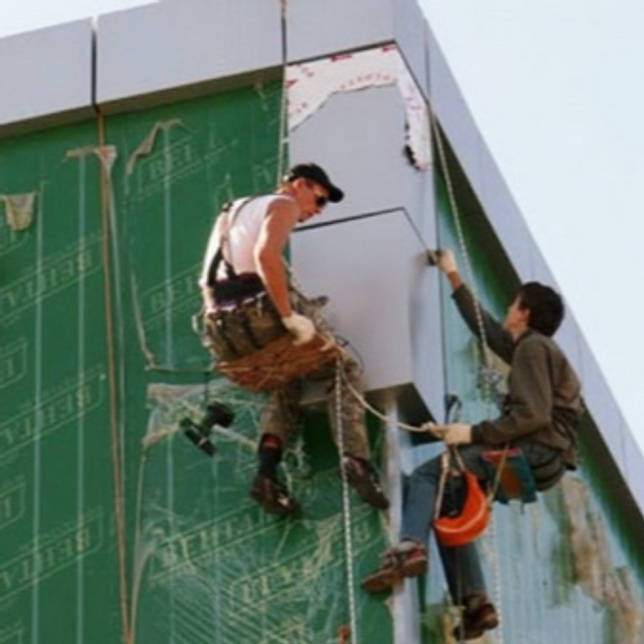

Работы по облицовке стен здания фасадными кассетами включают следующие шаги:

В первую очередь на основание дома устанавливается обрешетка из профиля. Она имеет ячеистый тип. Если выполнить грамотные расчеты высоты профилей, можно обеспечить хорошее вентиляционное пространство между стеной и облицовочным материалом.

  • В случае необходимости между обрешеткой располагается теплоизоляционный материал. Большая часть строителей рекомендуют применять для этих целей минеральную вату, поскольку она обладает плотной текстурой сверху и пористым внутренним слоем. Помимо этого, в ходе выполнения работ по внешней отделке фасада дома необходимо позаботиться о качественной ветровой защите. Для этого прокладывается еще один дополнительный слой теплоизоляционного материала. Выполняет эту функцию ткань мембранного типа. Именно она сможет сохранять долгое время тепло и защищать нижний слой материала от попадания влаги. Все материалы прикрепляются к обрешетке дюбелями.
  • После вышеперечисленных действий следует приступить к укладке гидроизоляции для здания.
  • Последним этапом станет монтаж специального каркаса, на который будет выполняться крепление фасадных кассет.

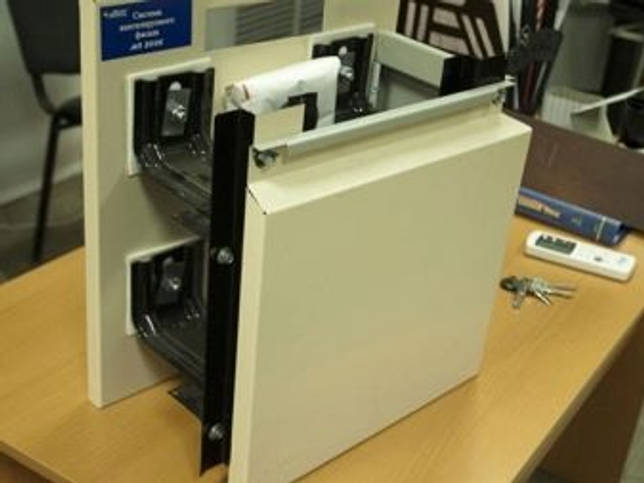

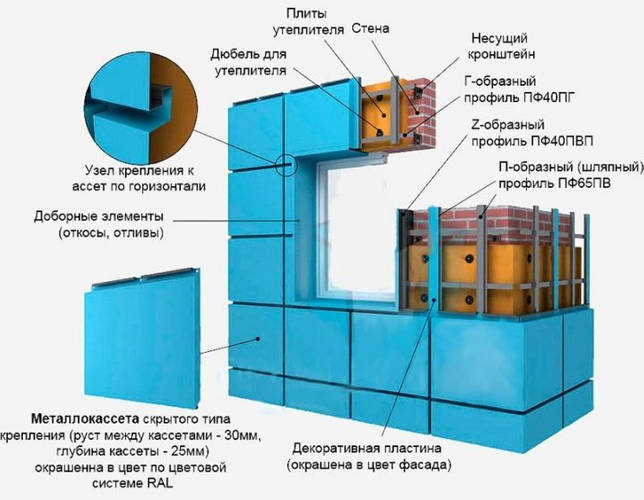

Устройство фасада из металлокассет (конструкция)

  1. Кронштейн КК, КР, КН, ККУ, ККП — на выбор (оцинкованные и нержавеющие подсистемы)
  2. Кронштейн несущий и опорный (алюминиевые подсистемы)
  3. Профиль несущий Г, П, Z, Т, С (оцинкованные, алюминиевые, нержавеющие)
  4. Стартовая планка
  5. «Рустовая» полоса окрашенная (для закрытого типа*)
  6. Заклёпка окрашенная или саморез окрашенный порошковым покрытием*
  7. Анкер фасадный 10*80 (*применяется и другой тип анкеров при слабом основании)
  8. Доборный элемент короба, откосы и отливы, парапетные примыкания из стали*

Любой элемент для устройства фасада из кассеты оцинкованной и любой другой имеет свойства подбираться исходя из заранее разработанной документации.

В системе вентфасада есть требования не только к самой подсистеме и утеплению подконструкции, но и определённые тонкости сборки оконных проёмов, устройство коробов на основании АТР и пожарной экспертизы данного типа систем.

Можно определить крепёж для кассеты и с помощью нержавеющих или оцинкованных иклей с салазками или специальных п-образных нержавеющих фиксаторов торца кассет. На самом деле — всё индивидуально в нашем проекте устройства и проектирования для такого типа кассетной облицовки.

Проектирование

Этапы монтажа

Следует помнить, что стены из пустотелого кирпича, пеноблоков на обеспечат надежную фиксацию металлических фасадных кассет.

Стандартная схема установки фасадных металлокассет выглядит следующим образом:

  1. Поверхность фасада здания требуется разметить, исходя из размеров панелей, работа начинается снизу-вверх. Места крепления кронштейнов указываются таким образом, чтобы между ними входили элементы.
  2. По предварительной разметке проводится сверление отверстий и устанавливаются кронштейны, их фиксацию обеспечивают дюбеля.
  1. Далее с помощью болтов на кронштейны крепится на всю стену обрешетка.
  2. Утепление фасада не требуется в регионах с теплым климатом, а также при использовании композитных кассет. В иных случаях в качестве теплоизоляции можно выбрать минвату, пенополистирольные плиты. Первый вид можно закрепить дюбелями, второй – клеем. Стыки утеплителей закрываются монтажной пеной.
  1. Каркас пароизолируют, лучше всего использовать мембраны.
  2. Фиксируется вертикальный и стартовый профили.
  3. Если используется закрытые кассетные панели, их укладка начинается с нижнего левого угла, под них обязательно обустраивается контробрешетка поверх обрешетки. Кассета цепляется за стартовую рейку, последующие элементы цепляются нижним выступом за кромку уже смонтированного нижнего ряда. Завершается работа креплением финишного профиля.
  4. Если выбран открытый тип кассет, в отверстия элемента вкручиваются саморезы, установка проводится с любого угла.

Облицовочный кассетный материал после покупки следует хранить согласно прилагающейся инструкции. До начала монтажа изделия хранятся в упаковочной пленке, в защищенном от УФ помещении. В процессе эксплуатации запрещено крепление к панелям вывесок, козырьков, антенн и иного, разрешается обустройство водосточной системы, элементы которой фиксируются к несущему основанию, не имеющему отношения к фасадной системе.

Недостатки и преимущества

Каждому покупателю хотелось бы узнать есть ли какие-нибудь недостатки и какие положительные аспекты у облицовки. Сейчас разберемся. Сначала и поговорим о недостатках. Большинство тех, кто испытал такой вариант обшивки фасада, что никаких негативных моментов они не увидели. Но некоторых смущает цена на кассеты.

Действительно, общая стоимость деталей и работа обойдется достаточно дорого. Но это можно упустить если учитывать все положительные стороны металлических кассет:

  • Продолжительный срок эксплуатации.
  • Полная защита каркаса строения от механических повреждений.
  • Надежный барьер от атмосферного воздействия (ветер, дождь, град, высокие и низкие температуры).
  • Пожарная безопасность.
  • Экологически чистый материал.
  • Возможность установить дополнительный утеплитель (при необходимости).
  • Универсальность применения (можно облицевать жилые дома, офисные помещения и развлекательные центры).
  • Быстрота монтажа.
  • Разнообразие цветов и возможность установки на строения со сложной геометрией.

Фасадные кассеты: производственные особенности и технические характеристики кассетной фасадной облицовки

Фасадные кассеты отличаются по составу

Производство кассет для фасадной облицовки осуществляется с использованием алюминия, оцинкованной стали либо композитных материалов. От материала, из которого произведены фасадные кассеты, напрямую зависит и способ их монтажа.

Кассеты, изготовленные из оцинкованной стали, отличаются достаточно большим весом. Поэтому при разработке проекта следует учесть существенную нагрузку, оказываемую ими на фундамент здания. Помимо этого, нужно учесть и тот факт, что каркас, на который будет крепиться облицовка, должен обладать большим запасом прочности. Как правило, каркас под фасадные кассеты из оцинкованной стали выполняется из оцинкованного алюминиевого профиля, способного выдержать большой вес.

Фасадные кассеты из алюминия прочнее и легче стальных

Кассеты, изготовленные из алюминия, характеризуются значительно меньшим весом, но при этом существенно превосходят своих стальных «братьев» по своим прочностным характеристикам. Благодаря своей относительной легкости, алюминиевые фасадные кассеты могут иметь достаточно большие габариты, что, в свою очередь, способствует существенному ускорению процесса монтажа. Следует отметить, что стоимость алюминиевых кассет намного выше стальных.

Кассеты, изготовленные из композитных материалов, представляют собой самый самый легковесный вариант по отношению к своим стальным и алюминиевым аналогам. Этот материал отличается ячеистой структурой и относительно низкой стоимостью. Чаще всего фасадные кассеты, выполненные из композитных материалов, используются для облицовки фасадов частных коттеджей и жилых домов.

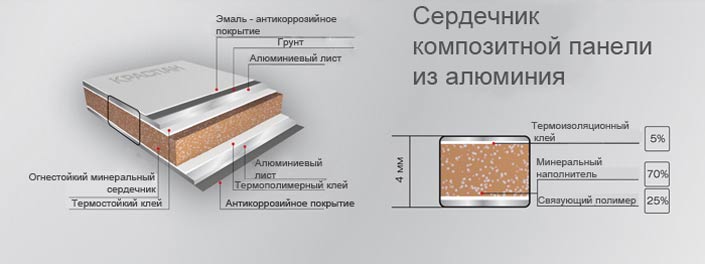

Устройство композитной фасадной панели

 Выбирая для облицовки фасада собственного дома кассеты из композитных материалов, имейте в виду, что некоторые из них имеют существенный недостаток:  они могут не только выгорать, но и деформироваться под воздействием высокой температуры и прямых лучей солнечного света. При покупке обязательно прочтите сертификат соответствия к данному продукту: в нем должно быть написано, какую температуру способен выдержать этот отделочный материал. На сегодняшний день изготовлением фасадных кассет из композитных материалов с учетом требований ГОСТа занимается несколько ведущих отечественных компаний.

Наиболее распространенным вариантом исполнения фасадных кассет являются кассеты из оцинкованной стали. Сверху изделие покрывается тонкой пленкой из полимерной краски. Цветовая гамма, присущая стальным фасадным кассетам, отличается большим разнообразием. Благодаря этому обстоятельству, открываются широчайшие возможности для дизайнерской фантазии.

На отечественном рынке наибольшей популярностью пользуются фасадные кассеты марки МП 1005 и МП 2005.  Толщина стального листа, из которого изготавливаются фасадные кассеты данных марок, может быть разной: минимальный показатель — 1 см, максимальный — 1,5 мм. Отличительной особенностью кассет данных марок является наличие защитного покрытия из ПВДФ или высококачественного полиэстера.

https://www.youtube.com/embed/p-3v0L08m7I На видео продемонстрирован производственный процесс фасадных кассет на примере металлических

Стоимость кассет МП 1005 и МП 2005 достаточно высока, что, впрочем, полностью оправдано их высокими эксплуатационными свойствами. Следует отметить, что цена на аналогичные изделия иностранного производства, как правило, выше. Однако это вовсе не означает технического превосходства «иностранцев»  – отечественные кассеты практически ни в чем им не уступают, а порой и превосходят.

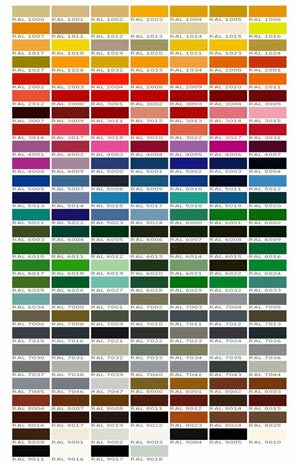

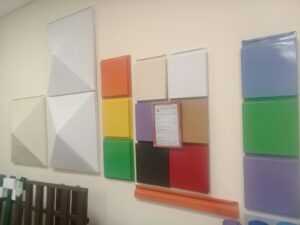

Выбор цветовых решений практически не ограничен

Рассмотрим важнейшие достоинства фасадных кассет, выполненных из оцинкованной стали:

  • Высокие показатели прочности и длительный срок эксплуатации без малейших потерь в качестве фасадной облицовки;
  • Конструктивные особенности, свойственные данному облицовочному материалу, позволяют осуществлять его монтаж в очень сжатые сроки;
  • Высокие показатели защиты фасада от любых неблагоприятных погодных воздействий (дождь, резкие и частные перепады температур, ультрафиолетовое излучение и т. д.);
  • Пожарная и экологическая безопасность;
  • В сравнении с бетонными плитами и отделочными блоками из фасадной керамики данный отделочный материал оказывает существенно меньшую нагрузку на фундамент и фасад здания.

Рекомендации по изготовлению вентилируемого фасада при помощи фасадных кассет

Кассетные панели — один из самых удобных материалов для монтажа вентилируемого фасада своими руками. Такая система защиты наружных стен дома особенно выгодна как для сохранения комфортного микроклимата в помещении, так и для защиты стен здания от агрессивного воздействия извне. Принцип вентилируемого фасада в том, что между внешней отделкой и стеной сохраняется пространство для свободной циркуляции воздуха. Небольшой вес и простота крепления кассет, с которой может справиться любой начинающий, решает уже половину дел по обустройству конструкции.

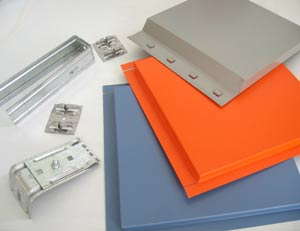

Для проведения работ вам потребуются крепежные элементы и детали обрешетки. Саморезы лучше применять оцинкованные с широкой шляпкой. Для монтажа утеплителя и кронштейнов обрешетки подойдут дюбеля «грибки». Профили используйте металлические оцинкованные, предназначенные для наружных работ. На фото показан примерный набор необходимых элементов для конструирования вентилируемого фасада.

Теперь нужно сказать несколько слов о самой схеме работ.

После подготовки поверхности стен на них укладывается паропроницаемая мембрана и закрепляется с помощью метизов или скоб.

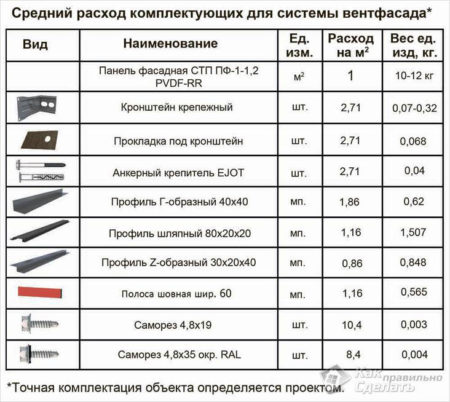

Примерный набор необходимых деталей и крепежных элементов для вентилируемого фасада

  • Теперь делаем замеры для установки кронштейнов обрешетки. Для этого используйте лазерный уровень и начинайте разметку снизу здания. Шаг расположения зависит от размера кассет, но если он больше 70 см, то между основными профилями устанавливается дополнительная планка жесткости. Отверстия сверлятся перфоратором, и между кронштейном и стеной помещается паронитовая или резиновая прокладка. Анкера вкручивают в стену на глубину не менее 8 см.
  • Теперь планки каркаса крепятся винтами к кронштейнам.
  • Пришло время укладывать утеплитель. Лучше использовать негорючий материал, например, минеральную вату. Плиты теплоизоляции монтируются 5-8 «грибками» прямо к стене. Утеплитель не только защищает от холода, но является прослойкой между стеной, для выхода пара. Пар не задерживается на материале стены, а выходит наружу с помощью минеральной ваты и вентиляционной прослойки.  Сверху монтируется ветрозащита специальной ленты и скобами.
  • Вертикальные планки изготавливаются из шляпного П-образного профиля.
  • Устанавливается стартовый профиль и отлив над цоколем.

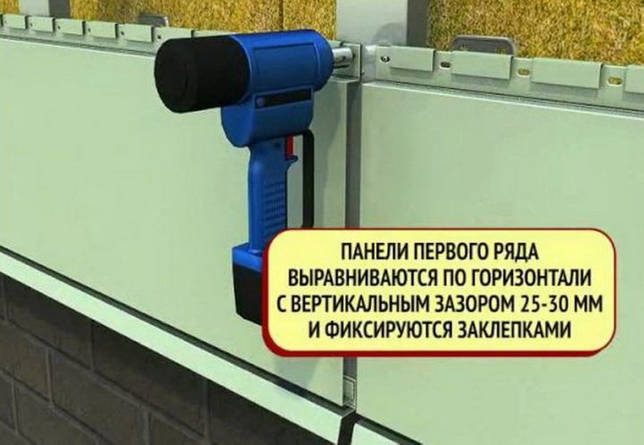

  • Теперь защелкиваем первую кассету в стартовом профиле нижним краем. Вверху закрепляем ее на два самореза по углам. Начинаем работы с левого угла здания. Последующие панели монтируются по типу первой. Доборные элементы закрепляются с температурными зазорами.

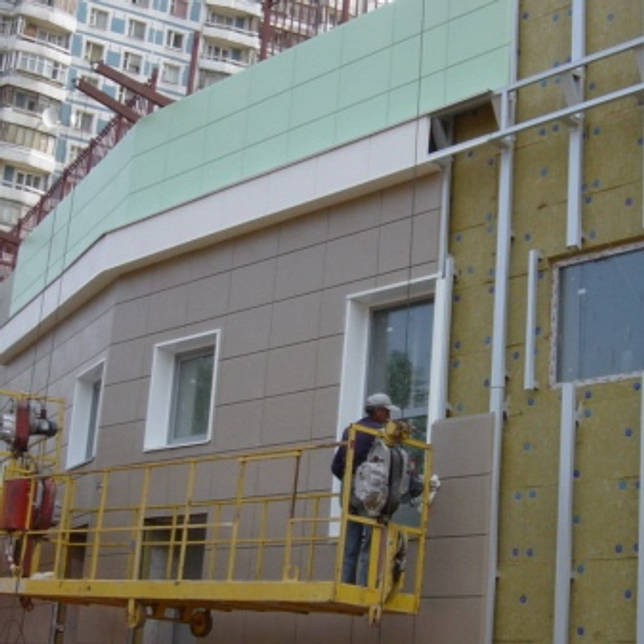

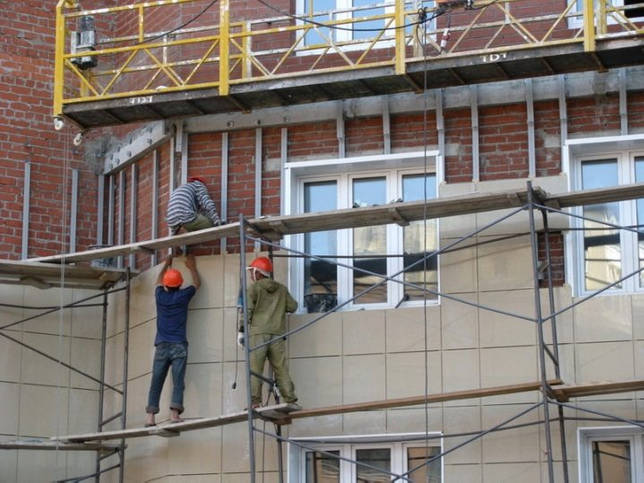

Монтаж вентилируемого фасада с кассетными элементами

При подборе толщины и качества материала кассет стоит учесть не столько рекомендации продавца, сколько объективные показатели ветровой нагрузки, температурных значений и количество жарких солнечных дней в году для вашего региона. Так вы сможете обезопасить всю конструкцию от преждевременной деформации или разрушения. Если вы сомневаетесь, какая именно допустимая величина нагрузки на фундамент вашего дома, то лучше обратитесь к специалистам для проведения серьезных расчетов

Перекосы обрешетки и стен могут привести не только к обрушению фасада, но и необратимым последствиям для всего здания. При покупке металлокассет обратите внимание на равномерность толщины каждой единицы. Допустимые пределы расхождений не видны невооруженным глазом, но при сомнении используйте микрометр

Качественные изделия зрительно имеют одинаковую толщину по всей площади. На поверхности стального материала не должно быть сколов и царапин. Если таковые имеются, то в дальнейшем это может привести к коррозии всего изделия. Покупайте сразу необходимое количество деталей, так как потом может не оказаться нужного вам оттенка. Никогда не вкручивайте крепежные элементы до отказа. Металл подвержен температурному расширению, и такой крепеж приведет к деформации панели.

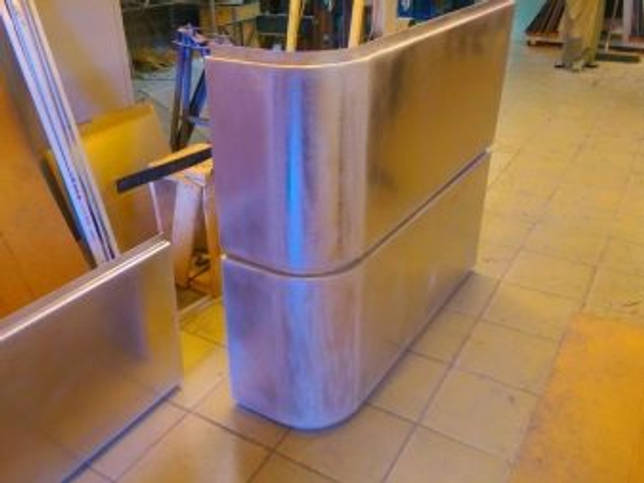

Производство металлокассет

Металлические кассеты изготавливаются из алюминия, оцинкованной стали, либо композитов.

Высокая масса металлического фасада должна учитываться при проектировании – фасад должен выдерживать дополнительную нагрузку.

Легковесным вариантом металлокассет для фасадов являются алюминиевые кассеты. Их низкая масса сочетается с достаточно высокой прочностью, что является явным преимуществом данного вида, но не в лучшую сторону сказывается на цене.



Использование конструкций на основе алюминия значительно снижает вес оказываемый на стены и фасад

Дополнительным преимуществом кассет может являться большая площадь отдельных изделий – это значительно сокращает количество монтажных операций и, как следствие, ускоряет процесс отделки.

Металлокассеты из оцинкованной стали могут быть окрашены в любой цвет – это достигается наличием на поверхности металла полимерного слоя. Широкий ассортимент цветовых решений позволяет использовать огромное разнообразие дизайнерских решений, комбинируя несколько цветов в определенном порядке.

Для изготовления кассет для облицовки многоэтажных зданий, используются материалы российского производства. Роль защитного покрытия выполняет поливинилиденфторид или полиэстер.

Особенности производства и технические характеристики фасадных кассет

Металлические фасадные кассеты могут быть выполнены из оцинкованной стали, алюминия или композитных материалов. В зависимости от материала, из которого изготовлены кассеты, выбирается и система крепежа. Листы оцинкованной стали – материал достаточно тяжелый, поэтому предусматривает крепление из прочного оцинкованного алюминиевого профиля. Также при проектировании надо учитывать, что данный строительный материал увеличивает нагрузку на фасад здания. При разработке видео проекта облицовки здания фасадными кассетами следует также учесть все архитектурные особенности строения и выбрать соответствующий дизайн отделки. Современное оформление фасада алюминиевыми кассетами

Так как производство фасадных кассет предусматривает в основном использование оцинкованной стали, покрытой полимерной пленкой, то палитра цветов данного отделочного материала очень разнообразна. Это позволяет оформлять здания в самых разнообразных смелых и оригинальных дизайнерских решениях. Ответственные производители предлагают высококачественные фасадные кассеты, выполненные из металлического листа толщиной до полутора миллиметров. Высокая цена таких материалов полностью оправдана их высокими эксплуатационными свойствами. Фасадные кассеты мп 2005 и мп 1005, которые чаще всего используются для облицовки систем вентилируемых фасадов многоэтажных зданий, производятся из оцинкованной стали отечественного производства. Толщина металла кассеты составляет от одного до полутора миллиметров. В качестве защитного покрытия кассеты используется полиэстер или ПВДФ. Фасадная кассета мп 2005 обеспечивает надежную защиту стен здания от неблагоприятных погодных условий. Относительно невысокая цена облицовки, по сравнению с зарубежными аналогами, делает данный строительный материал особо популярным на отечественном рынке.К достоинствам металлических кассет для отделки фасада можно отнести следующие характеристики:

  • Фасадные металлокассеты – долговечный и прочный материал;
  • Особенности конструкции кассетной системы обеспечивают быстрый монтаж облицовки;
  • Металлические кассеты надежно защищают фасад здания от воздействия неблагоприятных погодных условий;
  • Фасад из металлокассет не горит и выдерживает значительные перепады температур;
  • По сравнению с керамическими отделочными блоками и цементными плитами данный материал несет меньшую нагрузку на стены здания из-за своего меньшего веса и облегченной алюминиевой конструкции обрешетки.
  • Кассетные фасады позволяют значительно сократить сроки проведения отделочных работ за счет высокой точности размеров и легкости монтажа.

Кассеты для внешней облицовки, выполненные из композитных материалов, имеют ячеистую структуру и намного меньший вес, чем фасадные металлические кассеты. Поэтому данный материал довольно часто используется для облицовки частных жилых домов и коттеджей.

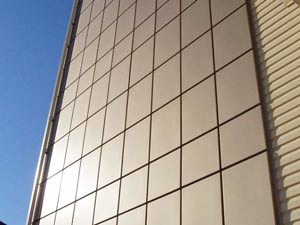

Металлические фасадные кассеты – что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

  • отличное качество
  • оптимальный размерный ряд
  • разнообразие крепежных деталей
  • постоянство параметров каждой кассеты
  • возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

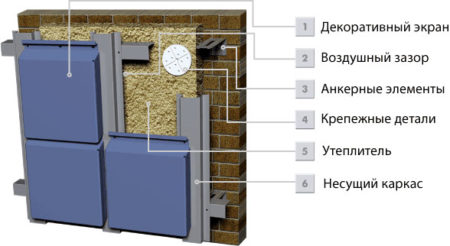

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Монтаж фасадных кассет

Топ-10 преимуществ металлокассет:

– минимальная нагрузка на конструкцию здания

– относительно низкая стоимость

– вентилируемая фасадная система

– быстрая сборка и простой монтаж

– большой выбор размеров и цветов

– солидный внешний вид

– возможность скрыть дефекты и выровнять стены

– относительно низкий вес конструкции

– высокая устойчивость к перепадам температуры

– гарантирует пожарную безопасность отделки здания

И это далеко не все отличные характеристики и положительные качества данного материала. Чтобы убедится в качестве и по достоинству оценить все преимущества металлокассет над керамогранитом и другими облицовочными материалами, просто выбирайте вентилируемые фасадные системы и сами всё поймете. При выборе фасадных металлокассет, вас ждёт много приятных сюрпризов, например, удобство в использовании, изысканность материала, оригинальность расцветок, долговечность в эксплуатации и другие моменты, которые будут радовать вас и развеют все сомнения.

Этот прекрасный облицовочный материал будет служить вам долгие годы и сохранит презентабельный внешний вид любого здания. Фасадные металлокассеты широко применяют на фасаде торговых и административных зданий, частных домов и коттеджей, складских и промышленных комплексов, а также подходит для отделки спортивных объектов.

Если вы выбираете вентилируемые фасадные системы, то можно не волноваться о том, что воздействие окружающей среды повредит экстерьер здания — этот вид отделки обеспечит безупречную защиту от влаги и коррозии, также материал не боится огня и не плавиться.

Кроме того, конструкция облицовки скроена так, что при необходимости можно вмонтировать слой утеплителя или установить звукоизоляционный материал на обрешетку. Благодаря такой конструкции крепежа получается вентилируемый фасад и металлокассеты имеют необходимый зазор, что обеспечивает хорошую циркуляцию воздуха.

Чтобы избежать проблем при выборе материала для отделки фасада, рекомендуем заказать монтаж у профессионалов, для этого нужно обратиться в специализированную компанию, где вам предложат широкий ассортимент выбора и вполне доступные цены на вентилируемые фасадные системы.

От редакции: здесь представлена одна точка зрения на сравниваемые материалы. Возможно, кроме преимуществ у них имеются и недостатки, так что данная точка зрения в статье не является абсолютной.
