Расчет и установка блоков.
Размеры блоков фбс для фундамента коттеджа. Швы между блоками ослабят прочность конструкции.
Произвести все подсчеты не так сложно, как может показаться.
Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.
Результат будет соответствовать нужному количеству материала.

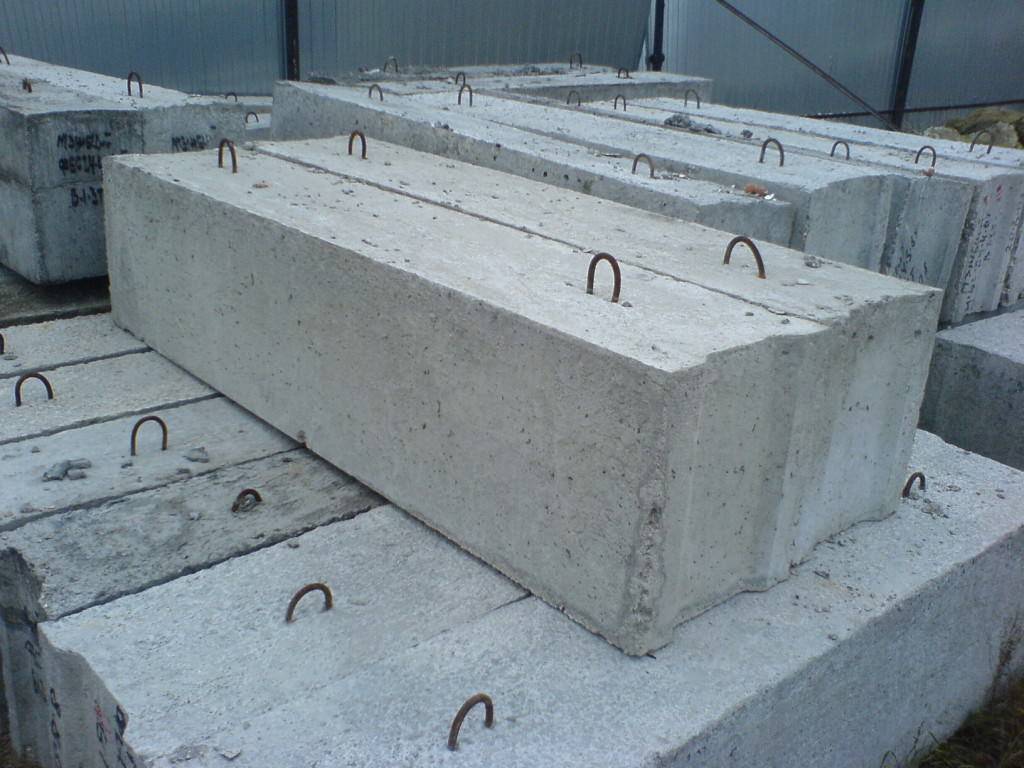

Размеры блоков фбс для фундамента частного коттеджа. Более важным критерием для такого материала является состояние почвы
Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию. Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс
Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков
Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.
Подготовка основания.
Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

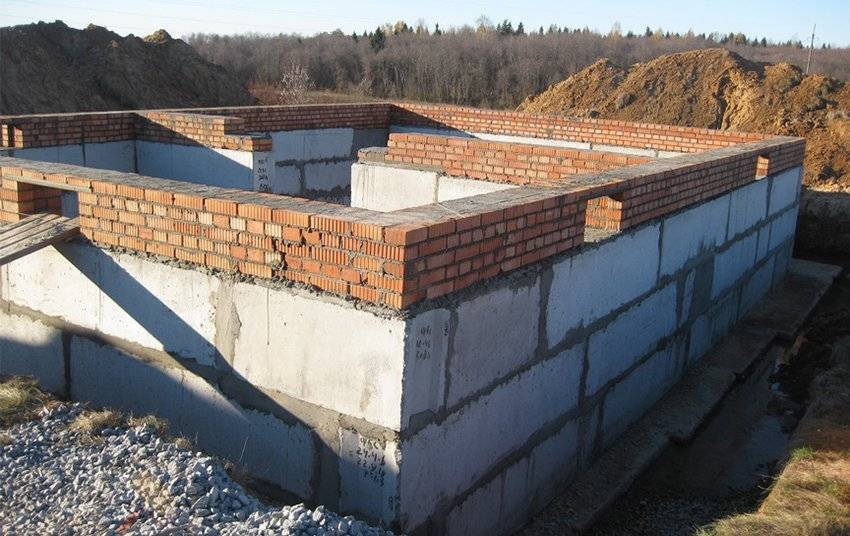

Установка фундамента из бетонных блоков.
Установка фундамента из бетонных блоков. Очень крупные блоки придется монтировать с помощью техники.
Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.
Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.
Монтаж железобетонных блоков фундамента. При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.
Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:
При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.
В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.
Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.

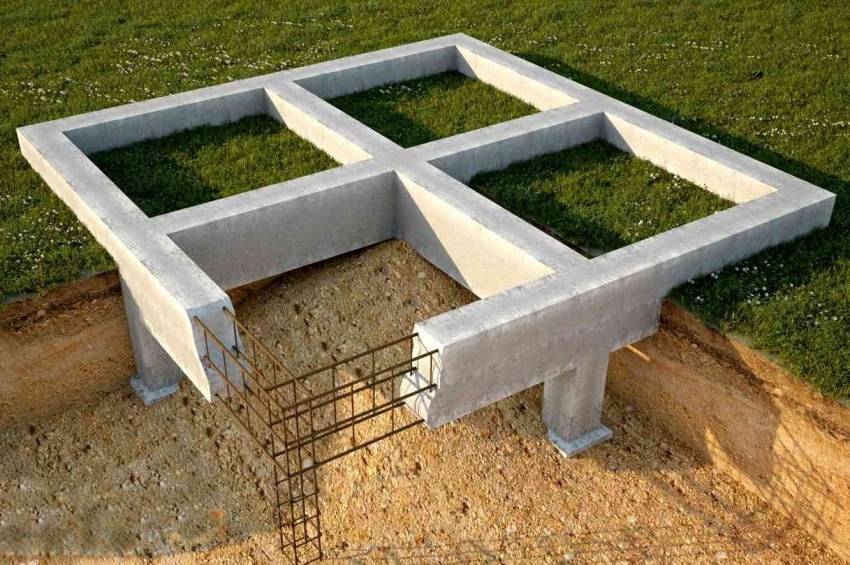

Расчет свайного фундамента
Выберите тип ростверка:
Параметры ростверка:
Ширина ростверка А (мм)
Длина ростверка B (мм)
Высота ростверка C (мм)
Толщина ростверка D (мм)
Марка бетона
М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)
Параметры столбов и свай:
Количество столбов и свай (шт)
Диаметр столба D1 (мм)
Высота столба H1 (мм)
Диаметр основания столба D2 (мм)
Высота основания столба H2 (мм)
Расчет арматуры:
Длина стержня арматуры (м)
Расчет опалубки ростверк:
Ширина доски (мм)
Длина доски (мм)
Толщина доски (мм)
Рассчитать
Особенности монтажа фундаментных ФБС блоков
Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков
Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа
Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.
Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.
Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины
От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.
При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.
Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ
Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.
Самый популярный пеноблок
Бетонные блоки — самый разнообразный стройматериал, имеющий различные формы, размеры и наполнители:
- Тяжелый бетон. Применяется в довольно крупных областях для возведения фундаментов и цоколей. Отличается высокой прочностью, выдерживая колоссальные нагрузки;
- Железобетон. В структуре имеют встроенные стальные пруты, обеспечивающие стойкость к сжатию и расширению под воздействием температурных перепадов;
- Легкий стеновой бетон: керамзитобетон, шлакобетон, ячеистый бетон. Предназначены для возведения стен или их утепления в зависимости от размеров фракции материала.
Пеноблок – самая востребованная форма применения пенобетона, который в свою очередь относится к ряду легких стеновых ячеистых бетонов неавтоклавной технологии производства. Изготовление заключается в смешении обычного цементного раствора, песка и воды с добавлением пенообразователя.
Принцип состава – независимые друг от друга пузырьки в цементном тесте.
Материал актуален в области строительства, и хотя вес пеноблока 600х300х200 больше кирпича, его плотность намного выше, тем самым потребуется меньше цементного раствора для заделки швов. Он по праву стоит в линейке ведущих стройматериалов XXI века. По теплоизоляционным свойствам существенно опережает кирпич, бетон, керамзит и др.
Преимущества пеноблоков неоценимы. Являются практически вечными и нестареющими, обладают прочностными характеристиками камня.
Кроме того, во время эксплуатационного срока не выделяют вредных веществ, а значительно уменьшенная масса по сравнению с привычным тяжелым бетоном позволяет экономить на фундаментах.
Для чего нужно знать массу блоков для фундамента.
ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.
Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.
Монтаж фундаментных блоков
Фундаментные блоки монтируются на 3 вида основания.
- Сборные плиты ленточного фундамента Эти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
- Монолитная По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
- Щебеночно-песчаное основание Фундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.
ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.
Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется из обмазочных или оклеечных материалов.
Кроме сортаментов материалов для у нас есть .
Сегодня большой популярностью при строительстве фундаментов и невысоких сооружений пользуются блоки ФБС: размеры изделия и цена на него представлены в широком диапазоне. Это позволяет определиться с подходящим материалом для строительства в определенных условиях. Соблюдая правила подбора типа материала и его габаритов, можно создать прочную и надежную конструкцию за короткий промежуток времени.

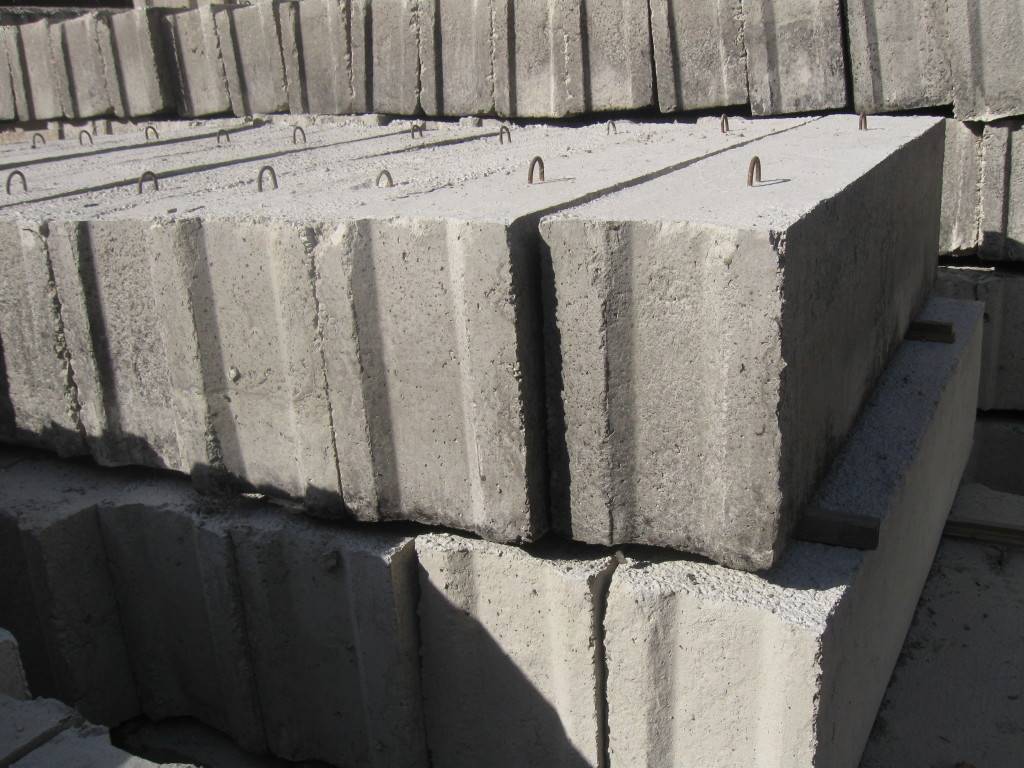

Бетонный блок для фундамента ФБС является сплошным монолитным изделием из железобетона, имеющим форму параллелепипеда. Среди других видов блоков материал отличается самыми высокими прочностными и эксплуатационными характеристиками, благодаря которым он может применяться при возведении фундамента.
ФБС является надежным, устойчивым и долговечным строительным материалом, который характеризуется повышенной стойкостью к воздействиям окружающей среды. Прочностные характеристики изделия имеют особое значение, поскольку элементы являются основой создания фундамента здания.
Материал изготавливается исключительно в заводских условиях, поскольку качество каждого изделия должно строго контролироваться с помощью лабораторных инструментов согласно ГОСТу. Блоки фундаментные могут изготавливаться из таких материалов:
- силикатного бетона или керамзитобетона плотностью не менее 1800 кг/м³;
- легкого высокопрочного бетона класса В100;
- тяжелого высокопрочного бетона марки М50-М200.
Бетон подбирается на основании условий эксплуатации возводимого сооружения. Здесь учитываются температурные перепады, механические нагрузки и уровень влажности. Максимальной прочностью обладает бетон марки М200. Для суровых условий эксплуатации можно использовать наполнитель марки М150, а для стандартных – М100.
Помимо бетона-наполнителя, применяется арматура из стали марки А1 или А111, улучшающая прочностные характеристики и снижающая последствия от давления и сжатия, и пластификаторы, которые повышают морозоустойчивость материала.
Вес блоков ФБС | Фундамент для Дома
Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.
Вес фундаментных блоков ФБС и свойства зависят от типа изделия.
Основные типы бетонных блоков и их вес
Фундаментные блоки различают по форме и конструкции. Они бывают:
- Сплошные;
- Пустотные;
- Сплошные с вырезом.
Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.
Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.
Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.
Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.
Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.
На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).
Зависимость веса ФБС блоков от размеров
Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:
- Аббревиатура: ФБС;
- Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
- Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.
Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.
Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.
ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.
В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.
Зачем необходимо знать массу ФБС блоков
Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.
Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.
И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.
Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы
Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.
Преимущества и недостатки материала
В определенных ситуациях применение блоков фбс гораздо удобней, чем устройство монолитной основы:
- сокращается срок строительных работ – для залитого бетонного раствора требуется время на застывание и набор прочности – около четырех недель. Блочный материал в этом не нуждается;
- стандартные габариты дают возможность оперативно определить потребность в блоках;
- отпадает необходимость приобретать материал для опалубочной конструкции, арматурные прутья для каркасного основания;
- есть возможность приобрести готовые блоки ФБС по нужным размерам и характеристикам;
- блоки отличаются продолжительным эксплуатационным периодом, достигающим ста и более лет;
- материал от длительной эксплуатации не подвергается деформированию. Из блоков получаются толстые стены, отличающиеся устойчивостью к механическим повреждениям.
Недостаток один – большой вес блочного материала подразумевает привлечение специальной техники для его укладки, что значительно увеличивает стоимость работ по возведению фундаментного основания.
Кроме того, некоторые потребители в качестве недостатка указывают на высокую стоимость блочного материала.
Самостоятельный подсчет необходимого количества блоков
При расчете количества блоков учитывают вес и и габариты здания, характеристики почвы
Ширина блока зависит от поперечного размера стены, фундамент обычно делают одинаковых с ней габаритов. Количество рядов сборных элементов принимают с учетом высоты основания дома. Длину камней выбирают так, чтобы минимизировать число стыков и швов, которые ослабляют конструкцию и пропускают холод.
Для нахождения количества бетонных камней используют способы:
- расчет нагрузки с применением формул;
- подсчет с помощью готового онлайн-калькулятора;
- обращение к техническому специалисту проектного бюро.
Составляют план раскладки элементов с размерной сеткой перед заказом блоков на заводе, чтобы определиться с типоразмерами. На протяженном участке ставят длинные изделия, а при поворотах и на углах применяют мелкоразмерные части.
Надежные отечественные производители блоков фундаментных: цены изделий
Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.
Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.
Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.
Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии
Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.
Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.
Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.
Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт
Преимущества и недостатки блоков
Плюсы ФБС:
- Быстрота. Во-первых, не нужно возиться с бетоном, разводить его и замешивать, что для неподготовленного человека само по себе сложно. Во-вторых, строительство. Строить что-то из блоков – это как играть с конструктором, не занимает много времени и не требует больших усилий.
- Удобство. В конструкции ФБС предусмотрены специальные сцепления-крюки, которые позволяют соединять их между собой простейшим способом. При этом, это также и надежно – блоки не расцепятся, будучи однажды соединенными.
- Крепость. Как правило, ФБС производят из хорошего бетона, который устойчив к механическим воздействиям. Его не так-то просто пробить, и даже постоянное давление земли не способно оказать на него сколько-то заметного влияния. Кроме того, конструкция блока может предусматривать специальные пазы, которые могут использоваться для дополнительного укрепления фундамента.
- Термостойкость и стойкость к окислению. Бетон блоков не вступает в химические реакции и не будет со временем плесневеть и крошиться. Также ему не страшен мороз или сильная жара – прогреваясь или остужаясь, он не слишком изменяет собственные характеристики.
Минусы ФБС:
- Дороговизна. Сами блоки влетят в копеечку – ведь для постройки фундамента нужен не один, и не два. Также придется дополнительно заплатить за специальную технику, которая пусть и быстро, и легко уложит блоки, как нужно, но все же стоит денег.
- Непредсказуемость. Если среди блоков окажется некачественный или будет допущена ошибка в укладке, вся конструкция (ведь она сцеплена и монолитна) может перекоситься и быстро разрушиться – тогда придется все переделать, также как и в случае, если расчет на почву был напрасным и она все же не может удержать всю тяжесть блоков.
Плюсы ФБВ:
Кроме уже перечисленных и общих для всех блоков термостойкости, крепости, быстроты постройки, удобства и стойкости к окислению, к плюсам ФБВ относятся:
- Пустоты. Они сильно облегчают прокладку коммуникаций. С ними можно не слишком сильно задумываться о способе, которым в дом будет подаваться вода и электричество – все коммуникации, провода и трубы можно спокойно проложить в подвале, по стенам изнутри.
- Легкость. Там, где ФБС перекосится от того, что просядет земля, ФБВ устоит и прослужит долгие годы.
Минусы их те же, что и у ФБС.
К отдельным плюсам ФБП можно отнести:
- Особая легкость. ФБП устоят на самой ненадежной почве, которая не удержит ни ФБВ, ни ФБС, и обеспечат дому надежный фундамент в условиях, которые делают остальные виды блоков абсолютно непригодными для использования.
- Пустоты, которые можно заполнить любым материалом по вкусу. Теплоизолирующим, который позволит создать холодный подвал, в котором можно хранить соленья, гидроизолирующим, который точно сведет на нет любую возможность затопления при весеннем паводке – ограничения накладывает лишь фантазия владельца, но не характеристики блоков.
Минусы те же, что и у остальных. Также ФБП нужен особо точный расчет, потому что если поставить на них слишком тяжелую конструкцию, блоки начнут трескаться, крошиться и проседать, и вскоре дом придется сносить и перестраивать, чтобы не оказаться однажды погребенным под рухнувшим потолком.
Фундаментные блоки – простой и надежный способ обеспечить дому надежную опору.
ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ
1.1. Блоки подразделяют на три типа:ФБС – сплошные;ФБВ – сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;ФБП – пустотные (с открытыми вниз пустотами).
1.2. Форма и размеры блоков должны соответствовать указанным на черт.1-3 и в табл.1.
Блоки шириной 300 мм
Черт.1
Блоки шириной 400, 500 и 600 мм
Черт.1 (продолжение)
Блоки типа ФБВ
Черт.2
Черт.3
Таблица 1
| Тип блока | Основные размеры блока, мм | ||
| Длина | Ширина | Высота | |
| ФБС | 2380 | 300; 400; 500; 600 | 580 |
| 1180 | 400; 500; 600 | 280; 580 | |
| 880 | 300; 400; 500; 600 | 580 | |
| ФБВ | 400; 500; 600 | ||
| ФБП | 2380 |
| Х | Х. | Х. | Х | – | Х | Х |
| Тип блока (п.1.1) | ||||||
| Размеры блока в дециметрах: длина (округленно) | ||||||
| ширина | ||||||
| высота (округленно) | ||||||
| Вид бетона: тяжелый – Т; на пористых заполнителях (керамзитобетон) – П; плотный силикатный – С | ||||||
| Обозначение настоящего стандарта |
ФБС24.4.6-Т ГОСТ 13579-78
ФБВ9.4.6-П ГОСТ 13579-78
ФБП24.5.6-С ГОСТ 13579-78
Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.
В3,5 – для блоков из тяжелого бетона и керамзитобетона;В12,5 ” ” ” плотного силикатного бетона.Примечание. В условное обозначение блоков из бетона классов по прочности на сжатие, отличающихся от указанных в табл.2-4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.
Таблица 2
| Марка блока | Класс бетона по прочности на сжатие | Монтажная петля | Расход материалов | Масса блока (справочная), т | ||
| Марка | Кол. | Бетон, м | Сталь, кг | |||
| ФБС24.3.6-Т | В7,5 | П2а | 2 | 0,406 | 1,46 | 0,97 |
| ФБС24.4.6-Т | 0,543 | 1,30 | ||||
| ФБС24.5.6-Т | П3 | 0,679 | 2,36 | 1,63 | ||
| ФБС24.6.6-Т | 0,815 | 1,96 | ||||
| ФБС12.4.6-Т | П2 | 0,265 | 1,46 | 0,64 | ||
| ФБС12.5.6-Т | 0,331 | 0,79 | ||||
| ФБС12.6.6-Т | 0,398 | 0,96 | ||||
| ФБС12.4.3-Т | П4 | 0,127 | 0,74 | 0,31 | ||
| ФБС12.5.3-Т | 0,159 | 0,38 | ||||
| ФБС12.6.3-Т | 0,191 | 0,46 | ||||
| ФБС9.3.6-Т | П1 | 0,146 | 0,76 | 0,35 | ||
| ФБС9.4.6-Т | 0,195 | 0,47 | ||||
| ФБС9.5.6-Т | 0,244 | 0,59 | ||||
| ФБС9.6.6-Т | П2 | 0,293 | 1,46 | 0,70 | ||
| ФБВ9.4.6-Т | П1 | 0,161 | 0,76 | 0,39 | ||
| ФБВ9.5.6-Т | 0,202 | 0,49 | ||||
| ФБВ9.6.6-Т | 0,243 | 0,58 | ||||
| ФБП24.4.6-Т | В12,5 | П2 | 0,439 | 1,46 | 1,05 | |
| ФБП24.5.6-Т | 0,526 | 1,26 | ||||
| ФБП24.6.6-Т | 0,583 | 1,40 |
Примечание. Масса блоков приведена для тяжелого бетона средней плотностью 2400 кг/м.
Таблица 3
| Марка блока | Класс бетона по прочности на сжатие | Монтажная петля | Расход материалов | Масса блока (справочная), т | ||
| Марка | Кол. | Бетон, м | Сталь, кг | |||
| ФБС24.3.6-П | В7,5 | П2а | 2 | 0,406 | 1,46 | 0,73 |
| ФБС24.4.6-П | 0,543 | 0,98 | ||||
| ФБС24.5.6-П | 0,679 | 1,22 | ||||
| ФБС24.6.6-П | П3 | 0,815 | 2,36 | 1,47 | ||
| ФБС12.4.6-П | П1 | 0,265 | 0,76 | 0,48 | ||
| ФБС12.5.6-П | П2 | 0,331 | 1,46 | 0,60 | ||
| ФБС12.6.6-П | 0,398 | 0,72 | ||||
| ФБС12.4.3-П | П4 | 0,127 | 0,74 | 0,23 | ||
| ФБС12.5.3-П | 0,159 | 0,29 | ||||
| ФБС12.6.3-П | 0,191 | 0,35 | ||||
| ФБС9.3.6-П | П1 | 0,146 | 0,76 | 0,26 | ||
| ФБС9.4.6-П | 0,195 | 0,35 | ||||
| ФБС9.5.6-П | 0,244 | 0,44 | ||||
| ФБС9.6.6-П | 0,293 | 0,53 | ||||
| ФБВ9.4.6-П | 0,161 | 0,29 | ||||
| ФБВ9.5.6-П | 0,202 | 0,37 | ||||
| ФБВ9.6.6-П | 0,243 | 0,44 | ||||
| ФБП24.4.6-П | В12,5 | П2 | 0,439 | 1,46 | 0,79 | |
| ФБП24.5.6-П | 0,526 | 0,95 | ||||
| ФБП24.6.6-П | 0,583 | 1,05 |
Таблица 4
| Марка блока | Класс бетона по прочности на сжатие | Монтажная петля | Расход материалов | Масса блока (справочная), т | ||
| Марка | Кол. | Бетон, м | Сталь, кг | |||
| ФБС24.3.6-С | В15 | П2а | 2 | 0,406 | 1,46 | 0,81 |
| ФБС24.4.6-С | 0,543 | 1,09 | ||||
| ФБС24.5.6-С | 0,679 | 1,36 | ||||
| ФБС24.6.6-С | ПЗ | 0,815 | 2,36 | 1,63 | ||
| ФБС12.4.6-С | П1 | 0,265 | 0,76 | 0,53 | ||
| ФБС12.5.6-С | П2 | 0,331 | 1,46 | 0,66 | ||
| ФБС12.6.6-С | 0,398 | 0,80 | ||||
| ФБС12.4.3-С | П4 | 0,127 | 0,74 | 0,25 | ||
| ФБС12.5.3-С | 0,159 | 0,32 | ||||
| ФБС12.6.3-С | 0,191 | 0,38 | ||||
| ФБС9.3.6-С | П1 | 0,146 | 0,76 | 0,29 | ||
| ФБС9.4.6-С | 0,195 | 0,39 | ||||
| ФБС9.5.6-С | 0,244 | 0,49 | ||||
| ФБС9.6.6-С | 0,293 | 0,59 | ||||
| ФБВ9.4.6-С | 0,161 | 0,32 | ||||
| ФБВ9.5.6-С | 0,202 | 0,40 | ||||
| ФБВ9.6.6-С | 0,243 | 0,49 | ||||
| ФБП24.4.6-С | П2 | 0,439 | 1,46 | 0,88 | ||
| ФБП24.5.6-С | 0,526 | 1,05 | ||||
| ФБП24.6.6-С | 0,583 | 1,17 |
Примечание. Масса блоков, а также монтажных петель приведена для блоков из плотного силикатного бетона средней плотностью 2000 кг/м.
1.5. Расположение монтажных петель в блоках должно соответствовать указанному на черт.1-3. Конструкции монтажных петель приведены в приложении.Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.
1.4, 1.5. (Измененная редакция, Изм. N 1).
Ленточный фундамент фбс: выбор размеров блоков для возведения основания
В настоящее время при возведении большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.
Обратите внимание! Несоответствие размеров изделий может негативно отразиться на состоянии основания, что приведет в конечном итоге к разрушению здания. Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать
От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий
Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов
От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.
