Как самому поставить камеру видеонаблюдения в доме и квартире

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Законодательство, регулирующее видеонаблюдение

В России нет одного законодательного акта, в котором можно прочитать правила установки видеокамер в подъездах жилых домов или других общественных местах. В ст. 23 Конституции РФ говориться о том, что каждый имеет право на личную и семейную тайну.

Изображение человека или его лица на видео является персональными данными по Федеральному закону от 27.07.2006 №152-ФЗ «О персональных данных», поэтому такую информацию нельзя собирать без определенной цели или распространять без согласия ее обладателя. Нарушителю грозит ответственность по Кодексу об административных правонарушениях или Уголовному кодексу.

По Жилищному кодексу РФ подъездные помещения являются общей собственностью жильцов дома. Лица, проживающие в доме  имеют право распоряжаться подъездными помещениями по общему согласию. Каждый собственник может требовать устранения нарушений, если были нарушены его права. Эти нормы регламентированы статьями 247и 304 Гражданского кодекса РФ.

Требования к установке камер видеонаблюдения в подъезде

Видеонаблюдение устанавливают в подъезде жилого дома централизованно, после коллективного решения всех жильцов. Некоторые жители устанавливают камеру индивидуально, над дверью своей квартиры, чтобы защитить себя и свое имущество от злоумышленников.

При установке нужно соблюсти требования:

1. Видеокамеру нельзя направлять внутрь квартиры соседей. В объективе не должно быть видно входа в прихожие, иначе это будет считаться вторжением в личную жизнь.
2. Скрытое видеонаблюдение запрещено. Лучше повесить таблички «Ведется видеонаблюдение», чтобы избежать недоразумений в дальнейшем.
3. Обсудить и получить согласие (лучше письменное) соседей на установку камер. Подъезд – это общее имущество жильцов. По распоряжению этим имуществом должны принять решение хотя бы 2/3 жильцов.

При установке видеонаблюдения нужно учесть права других жильцов и защитить при этом свои. Если этого не сделать, возмущенные соседи начнут требовать убрать камеры.

Выбираем важнейшие элементы системы для дачи и дома

Так как наиболее важным элементом домашней сети является видеорегистратор, закупку необходимых деталей для всей системы начинают именно с него. Стандартные модели DVR обеспечивают возможность получать видео и аудио-сигналы одновременно с нескольких разных видеокамер, записывать сигнал на жесткий диск, использовать флешки и Micro-SD, управлять системой с помощью мышки, потому необходимо выбирать модели, имеющие максимальное количество USB-портов.

Если вы не знаете иностранных языков, то выбирайте только те регистраторы, которые имеют меню на русском, это избавит вас от многих проблем при настройке работы системы. Кроме того, ДВР должен иметь возможность управлять движением камер, если они поддерживают такие функции, принимать команды через специальные программы, устанавливаемые на компьютер и смартфон собственника

Обращайте внимание и на размер регистратора. Чем меньше это устройство, тем проще будет его незаметно установить в доме

Второй важной деталью домашней сети является жесткий диск. Наружное наблюдение может работать и без него, но в этом случае просматривать изображения с камер можно будет только в режиме онлайн, без хранения отснятого материала за предыдущее время. HDD для системы безопасности дома следует брать емкостью не менее 1 Тб

Такого объема будет достаточно для хранения видеозаписи последних 25 дней с двух камер разрешением 720p. Чем больше камер вы устанавливаете и чем дольше хотите хранить видеозаписи, тем больше места на жестком диске вам понадобится. Кстати, для системы можно использовать только ноутбучный HDD 2,5 дюйма.

Самая дешевая, но совсем не маловажная часть системы – кабели и провода

Они имеют важное значение, так как именно они обеспечивают соединение камер с регистратором и жестким диском. Для наружного монтажа необходимо использовать только надежные кабели, способные на протяжении долгого времени выдерживать перепады температур и негативные влияния осадков

Так как ваша система безопасности будет работать от электричества, ей потребуется блок питания для преобразования розеточного напряжения 220 В в компьютерное напряжение 12 В. Практика показывает, что элементы видеонаблюдения чаще выходят из строя из-за скачков напряжения, чем от погодных условий или действий злоумышленников, потому экономить на блоках питания и ИБС нельзя.

Для экономичных домашних систем следует использовать хотя бы средние UPS, способные на протяжении полутора часов обеспечивать электрической энергией установленные камеры, видеорегистратор и роутер. Более мощные устройства могут обеспечивать приборы электропитанием и на протяжении более длительного времени, но стоят они существенно дороже.

Экономить нельзя не только на UPS, но и на камерах. Для каждой системы количество и характеристики камер необходимо определять индивидуально. В некоторых случаях достаточно простых стационарных устройств с креплением к вертикальным или горизонтальным поверхностям, но для более сложных систем требуются камеры с поворотными механизмами, инфракрасной подсветкой, защитой от вандализма, микрофонами, сменными объективами и другими улучшениями.

Самое главное – выбрать камеры с подходящим разрешением. Сразу нужно отказаться от аналоговых устройств с разрешением сигнала в 360*288 или 640*480. Вам требуются цифровые приборы, передающие сигнал в качестве 720p или лучше. Но камеры FullHD могут сильно увеличить стоимость всей системы наблюдения, а также предъявляют повышенные требования к устанавливаемому видеорегистратору, жесткому диску, а также сетевому каналу. Кстати, вовсе не обязательно покупать самые дорогие камеры на рынке, современные китайские аналоги почти ничем не уступают более дорогостоящим устройствам от известных производителей, а еще позволяют экономить.

Видеонаблюдение в квартире

Вот основные вопросы, с которыми столкнётся домашний мастер, который собирается установить видеонаблюдение для дома:

• Выбор системы видеонаблюдения
• Грамотная установка видеокамер
• Подбор комплектующих изделий по их техническим параметрам

При выборе типа видеонаблюдения предпочтение, безусловно, отдаётся  цифровому оборудованию, поскольку такие системы обладают мощным функционалом и легко интегрируются в интернет, что делает доступным удалённый контроль.

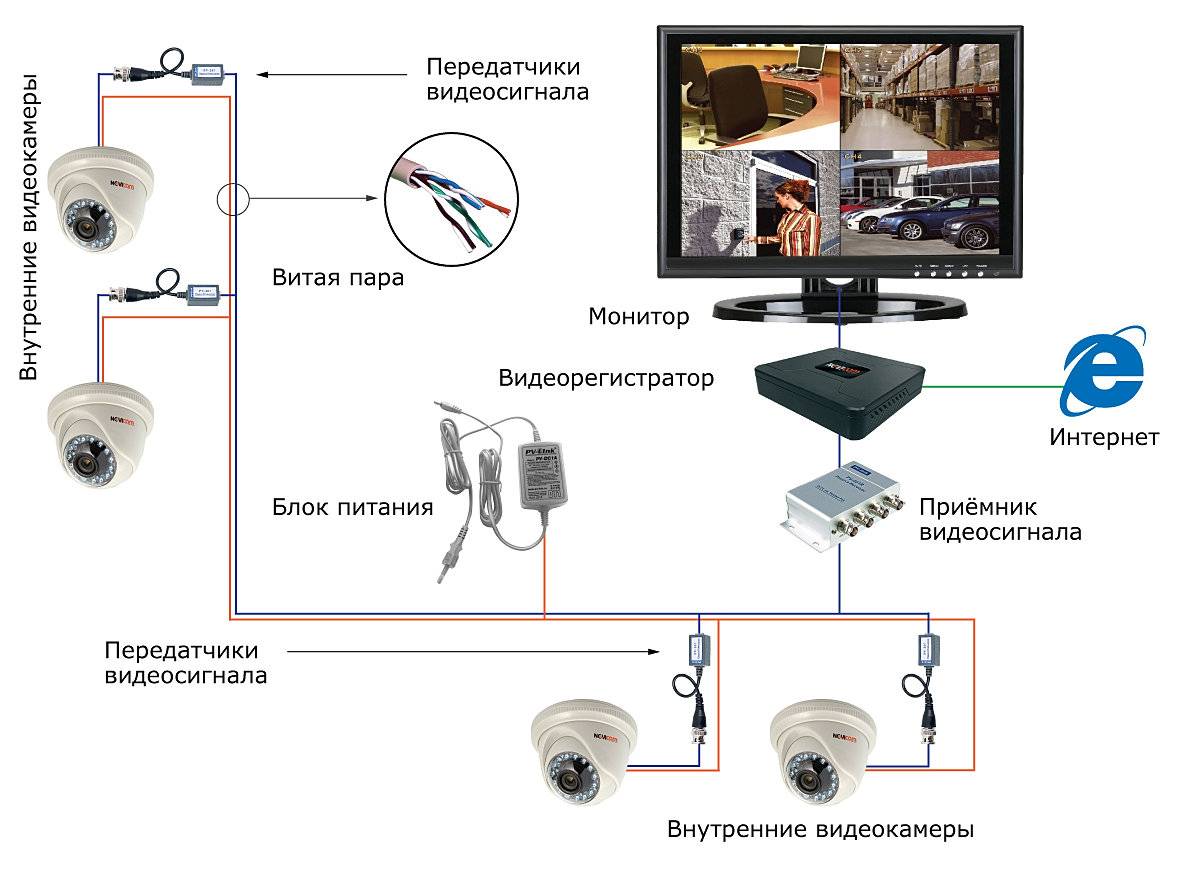

Достаточно часто бытовые системы видеонаблюдения организуются с использованием персонального компьютера или ноутбука в качестве базового устройства. Такие системы просты в монтаже и, в зависимости от программного обеспечения, могут выполнять множество различных функций.Одну видеокамеру можно подключить непосредственно к персональному устройству через USB разъём, а для подключения нескольких камер потребуется установка в компьютер платы видеозахвата. Установка видеонаблюдения потребует, прежде всего, правильного размещения видеокамер.

Подготовка — выбор оборудования и мест установки

• Выбор мест для установки камер наблюдения производится на плане помещения
• Камеры не должны быть слишком заметны
• В квартире, где нет длинных коридоров, нужно использовать широкоугольные камеры
• Во избежание засветки не следует ориентировать камеры на окна
• Все монтажные провода должны быть скрыты

Используя план квартиры или дома можно избежать многих ошибок при размещении видеокамер. В первую очередь камеры ориентируются на точки проникновения. Ими являются все двери, окна, чердачные люки. Для блокировки окон не следует ориентировать видеокамеры на улицу, лучше разместить их немного сбоку, чтобы прямые солнечные лучи не вызвали засветку изображения. Так же не следует направлять видеокамеры на осветительные приборы.

Если требуется установить самостоятельно видеонаблюдение для частного дома, следует предусмотреть обязательное подключение внешних всепогодных видеокамер, которые будут контролировать территорию около дома.

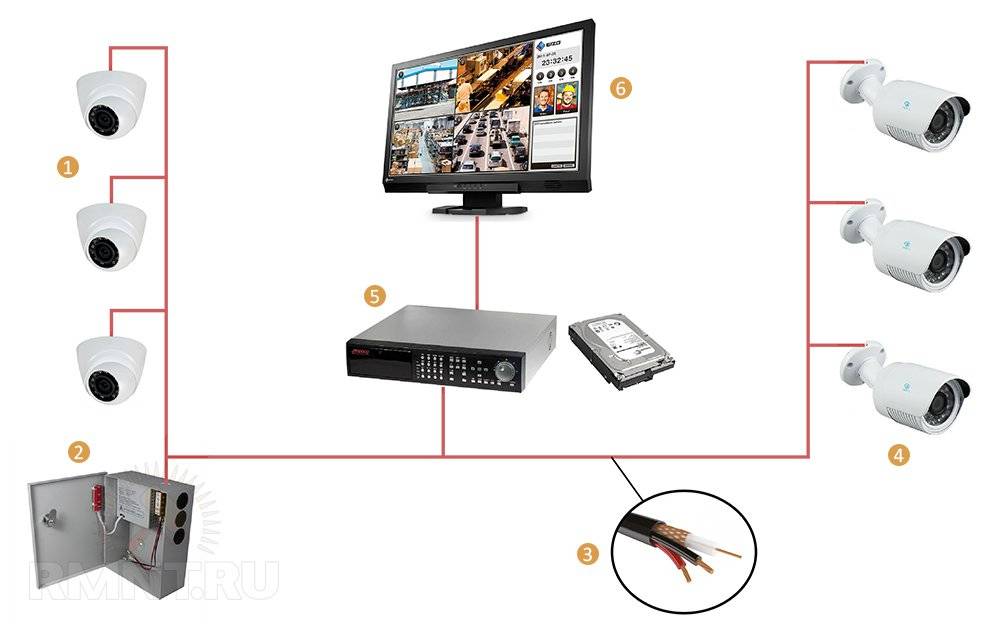

Что нужно для видеонаблюдения:

• Комплект видеокамер
• Рекордер с интернет выходом или персональный компьютер
• Источник питания
• Монтажные провода

Если планируется установка беспроводного наблюдения, отпадает необходимость в блоке питания для видеокамер и монтажных проводах. Для домашней системы видеонаблюдения монитор так же не требуется, поскольку контроль за квартирой или частным домом ведётся хозяевами дистанционно через интернет. Удалённый видеомониторинг позволяет наблюдать за детьми, а так же за больными или престарелыми родственниками. Если постоянное видеонаблюдение не требуется, то следует приобрести и установить видеокамеры оснащённые датчиками движения, срабатывание которых ведёт к включению режима записи видеоинформации. Кроме того, по срабатыванию датчиков, система предупреждает хозяев о несанкционированном проникновении и может подать сигнал тревожной группе быстрого реагирования.

Это интересно: Шторы в интерьере спальни

Как выбрать оборудование?

Камера

Как подключить камеру, и какую выбрать – вопрос, интересующий многих, ведь она является главным элементом всей системы. При покупке нужного экземпляра следует учесть их основные характеристики:

• разрешение;
• угол захвата;
• чувствительность;
• соотношение уровня полезного сигнала и шума.

Перед тем купить камеру, следует обдумать, в каких условиях она будет функционировать. Для бытовых нужд обычно выбирают элементы с показателем чувствительности от 0,05 до 0,1 лк. Этот показатель определяет минимальный уровень освещенности, достаточный для транслирования различимого изображения.

Разрешающая способность измеряется в телевизионных линиях, обозначается ТВЛ. Это число определяет, видны ли будут на экране мелкие детали изображения. В основном, для наружного наблюдения используется разрешение в пределах 420-480. Если в паспорте изделия указано значение в пикселях, лучше ориентироваться на показатель порядка 3 Мп. Сделать камеру можно собственноручно, для этого понадобится дополнительная информация и телефон или другой аппарат, отработавший свой ресурс.

Полезный сигнал, генерирующийся камерой, измеряется в децибелах. Если шумовой сигнал превышает допустимое значение, на экране будут появляться такие эффекты как рябь или снег. Оптимальным вариантом считается значение соотношения сигнала и шума – 48.

От угла обзора зависит максимальная площадь, которая может быть контролируема. Перед тем как установить камеру следует учесть, что увеличение площади захвата обеспечивается уменьшением фокусного расстояния, поэтому камеры с углом обзора 120 градусов не применяются в видеонаблюдении: изображение сильно искажается, особенно по краям. Наилучший выбор – это камера с фокусным расстоянием 4 мм и углом обзора 70 градусов, что практически соответствует характеристикам человеческого глаза. Приобретая все для видеонаблюдения, нужно обзавестись не только основными элементами, понадобятся также крепежные соединения и провод для монтажа.

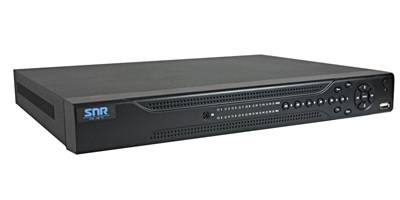

Видеорегистратор

При выборе рекордера следует обратить внимание на следующие параметры:

• число аудио и видеоканалов;
• емкость памяти;
• скорость записи.

Производителями выпускаются модели с 4, 8 или 16 входами; видеоканалы предполагают подключение камер, а аудиоканалы – микрофонов для прослушивания помещений. От скорости записи зависит качество получаемого изображения, этот показатель соответствует режиму реального времени и составляет 25 кадров в секунду, в бытовых устройствах применяется скорость в 12,5 к/с.

Для обеспечения записи данных видеорегистратор своими руками подключается к съемному жесткому диску. Стоимость этого носителя зависит от типа и емкости – для работы домашней сети вполне достаточно будет выбрать модель емкостью 500 Гб. Перед покупкой нужного оборудования, нужно проверить, предусмотрены ли тревожные входы и выходы, а также порт LAN для выхода в интернет.

Подсветка для камеры

Как настроить камеры видеонаблюдения для того, чтобы осуществлять круглосуточный контроль? Безусловно, для этой цели используются камеры с ИК подсветкой. Светодиоды позволяют эффективно наблюдать при полной темноте на расстоянии до 40 м. Если дополнительно поставить прожектор, можно рассчитывать на качественное освещение и увеличение контролируемого пространства. Важен тот факт, что подсветка не раздражает глаз, так как не излучает яркий поток света!

Выбор камер и их размещение

Выбор камер напрямую зависит от типа выбранной системы. Несмотря на это, и цифровые, и аналоговые камеры имеют общие характеристики, которые следуют учитывать при покупке.

1. Цвет/монохром. Камеры монохромного изображения на сегодняшний день практически не применяются.
2. Уличное или внутреннее исполнение. Характеризует работоспособность камеры в условиях пониженной температуры и повышенной влажности. Для дома и квартиры следует выбирать камеры внутреннего исполнения, но иногда возникает необходимость оснащения домашней системы и уличной камерой: например, необходимо сделать возможность наблюдения за автомобилем или околоподъездной территорией возле дома.
3. Разрешающая способность. Для аналоговых видеокамер это значение характеризуется количеством телевизионных линий (TVL), у цифровых — количеством пикселей матрицы (MPx). Четкость и детализация изображения прямо пропорциональны этим значениям.
4. Фокусное расстояние. Показатель, характеризующий оптику видеокамеры. Его значение влияет на углы и дистанцию обзора камеры.
5. Наличие встроенного микрофона. В цифровых системах микрофон присутствует практически в любых моделях камер, в аналоговых может отсутствовать.
6. Наличие либо отсутствие инфракрасной подсветки. Необходимо для возможности наблюдения в затемненных помещениях.

Рабочая зона видеокамер должна фиксировать все возможные места проникновения в помещение (двери, окна, запасные входы). При этом необходимо обеспечить условия, при которых невозможно осуществить физический контакт с камерой, не попав в поле ее видимости, или же в объектив другой камеры.

На прилифтовых площадка, в подъезде, на лестничных маршах и в других местах общего пользования в доме скрытое размещение видеокамер запрещено законодательно. Кроме этого, для полного соответствия с действующими законами необходимо сделать и разместить информационную табличку, о том, что в месте общего пользования ведется видеонаблюдение.

Выбор оборудования для видеорегистрации и хранения записей зависит от типа системы, количества камер и необходимости опций (удаленный доступ к системе, другие функции). Для аналоговых камер используют одноканальные или многоканальные видеорегистраторы с возможностью установки жесткого диска или использования USB-накопителя, IP-системам требуется сервер (при наличии канала связи можно использовать удаленный, в локальной сети роль сервера возьмет на себя любой стабильно работающий высокопроизводительный компьютер).

Камера

Установка наблюдения на даче при помощи интернета зачастую может быть обеспечена одним устройством. Очень часто в поселке попросту нет возможности подключится к провайдеру, который будет предоставлять услуги Сети.

Для обеспечения необходимого функционала нужно приобрести камеры со следующими техническими характеристиками:

• Наличие аппаратного или программного датчика движения.
• Функция записи на встроенный накопитель.
• 3G GSM модуль, обеспечивающий передачу данных через мобильную сеть.
• Трансмиттер сигнала с внешней антенной.

Важная информация!

Не следует покупать маленькие камеры на дачу для скрытого метода установки. Данные с подобного устройства в некоторых случаях не рассматриваться в качестве улик совершения противозаконных действий.

Сравнение цен: сервер или сетевые видеорегистраторы?

Еще недавно системы видеонаблюдения базировались на основе одного или нескольких видеорегистраторов. Давайте сравним преимущества и недостатки использования видеорегистраторов в сравнении с видеосерверами. Для примера возьмем конфигурацию видеосервера на 80 камер в магазине DNS и сетевой видеорегистратор HiWatch DS-N332/2(B).

Сервер рассчитываем без жестких дисков, т.к. в комплекте с видеорегистраторами их тоже нет.

Модель	Видеосервер с DNS	HiWatch DS-N332/2(B)
Количество камер для подключения	80 FullHD	32 FullHD
Количество SATA	3 (+1 под системный жесткий диск)	2
Максимальный объем хранилища	54 ТБ	20 ТБ
Стоимость	23 675 руб.	23 090 руб.

Стоимость и сервера, и регистратора около 23,5 тыс. руб. Система видеонаблюдения на 80 IP-камер, построенная на трех видеорегистраторах, обойдется в ≈ 70 тыс. руб., без накопителей.

Говоря о хранении видеоархива: максимальный объем накопителей видеосервера, приведенного в примере (без учета системного диска), составит до 54 Tb, что в 2,5 раза больше, чем на одном регистраторе – 20 Tb. Число практически равно максимальному объему памяти на 3-х видеорегистраторах. Что снова выступает плюсом для видеосервера.

Видеосервер предлагает равнозначный объем памяти (при в 3 раза меньшей стоимости), больший функционал, удобство для конечных пользователей. Максимальное количество пользователей, одновременно подключающихся к трансляции, практически не ограничивается.

Дела сетевые: роутер, модем, интернет

Запись видео с камер наблюдения на жёсткий диск – полдела. На уже имеющемся оборудовании несложно организовать и трансляцию по всему дому (даче, участку). Передача сигналов через интернет? Легко, при наличии стабильного провайдера.

Картинка на ПК или телефон

Итак, сигнал попадает с камеры в недра DVR, происходит запись на HDD. Видеорегистратор способен передавать текущий сигнал (или уже записанный видеоряд с накопителя) другим потребителям данных. Простейший случай – через подключение по LAN-кабелю на ноутбук или стационарный ПК. Но удобнее иная схема подключения – к роутеру локальной сети, который уже передаёт по всему дому интернет через Wi-Fi или такой же сетевой кабель. Тогда к одному DVR одновременно смогут подключаться несколько устройств: телефон, лэптоп, компьютер. В роутере достаточно задать регистратору постоянный IP-адрес (192.168.120, к примеру. Главное, чтобы совпадала подсеть, как в случае с привычными устройствами).

Доступ к регистратору осуществляется через специально установленную программу категории CMS (Camera Management System – система управления камерами): есть множество как платных, так и бесплатных продуктов на русском языке. Как правило, приложения универсальны, т.е. работают с разными моделями DVR. Софт этой категории способен:

• настраивать функции регистратора;
• управлять камерами (яркость, подсветка, детекция движения, цветность);
• записывать транслируемый сигнал, осуществлять редактирование видеофайлов;
• предупреждать пользователя о событиях (потеря сигнала, скачок электричества, обнаружение движения);
• выводить на экран онлайн-картинку с одного или нескольких источников, либо просматривать записанные на регистратор ролики.

Картинка через интернет

Проводной провайдер, предоставляющий статический IP адрес (даже за отдельную плату) – идеал начинающего обладателя системы видеофиксации. Достаточно настроить DVR или подключённый к нему домашний компьютер для доступа извне (настройка схожа с работой программ TeamViewer, Radmin или Remote Desktop Manager) – и всё готово к приёму сигнала хоть на другом конце планеты.

Мобильные операторы редко позволяют работать со статическим IP. При каждом подключении провайдер выделяет новый адрес из своего диапазона. В таком случае потребуется подключение видеорегистратора к облачному сервису – удалённой услуге трансляции и управления контентом на мощных серверах. Схема просмотра видеосигнала в этом случае получает на одно звено больше, чем при прямой связке “регистратор-роутер-клиент”. Клиентское устройство (оно получает удалённый сигнал через интернет) подключается не непосредственно к роутеру с DVR, а к серверу-“облаку”. Сервер, в свою очередь, берёт сигнал от домашней сети, в которой располагается система видеонаблюдения. Облачный “посредник” чаще нужен при организации удалённого наблюдения за дачей, загородной территорией и в малонаселённых местах.

Для стабильного получения картинки без особых задержек достаточно канала от 1 Мбит/сек, чем выше – тем лучше. Следует помнить о серьёзном количестве трафика, проходящего через интернет-канал. Если провайдер тарифицирует его (в особенности, исходящий поток), то следует на практике подсчитать объём передаваемой информации за 5-10 минут трансляции. Трафик расходуется только при удалённом подключении устройства к системе видеонаблюдения. Когда подключения нет, то и данные по интернету не передаются.

Скрытое видеонаблюдение

Конечно, организация скрытого видеонаблюдения, то есть размещения камеры в незаметных для посторонних местах – большой плюс. Вот только, к сожалению, в Российской Федерации, даже в тех случаях, когда камера скрыта – на видном месте должно быть размещено предупреждение, что ведется скрытая видеосъемка. Иначе владелец подобной системы рискует попасть под действие 138.1 УК РФ.

Конечно, это не касается размещения аппаратуры фиксации изображения на частной территории, лишь бы в кадр не попадали объекты чужой собственности.

Подготовительные работы

Выбирается сам тип камеры. Основные требования – минимальный размер и отсутствие подсветки, включая инфракрасную. При ее применении, в любом случае, будет заметно свечение светодиодов в темноте, которые демаскируют камеру. Соответственно решается вопрос с местом ее расположения и подводом туда питания.

Повысить незаметность аппаратуры наблюдения можно, встроив ее в предметы мебели, разместив в оконные пазы, вмонтировав внутрь стен и прошпаклевав или заклеив сам прибор, оставив только выход для окуляра.

Комплектующие и инструменты

Инструменты используются те, которые помогут установить и замаскировать фиксирующее изображение устройство. Конечно же, для IP камер скрытого наблюдения (а скорее всего они и будут использоваться из-за выгодного соотношения цены и качества), потребуется WIFI коммутатор и DVR рекордер, впрочем, вместо которых можно применить обычный компьютер.

Порядок установки и подключения техники

Как и любую IP камеру, скрытый ее вариант можно настроить через специализированное программное обеспечение, для этого предназначенное. Зачастую оно идет в комплекте поставки самого оборудования. Единственное различие – метод подключения к компьютеру. Для этого, чаще всего, используется доступ к камере через WIFI соединение. На корпусе самого устройства расположена кнопка, нажав на которую камера переводится в режим беспроводной точки доступа. К которой и необходимо подключиться для настройки.

Установка видеонаблюдения своими руками

Если есть потребность в организации скрытого контроля действий человека, камеры маскируются, но обязательно ставится табличка с извещением о наблюдении. Так злоумышленник не увидит устройства слежения, а пользователь оградит себя от нарушения законных норм.

Приобретается регистратор или камера, приспособление крепится в труднодоступной области, защищается от воздействия негативных факторов. Следящие модули подключаются к регистратору кабельным или беспроводным способом, чтобы установить видеонаблюдение самостоятельно. Данные могут передаваться удаленно, для этого настраивается передача посредством интернета.

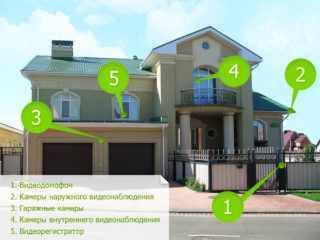

Локальная схема наблюдения охватывает территорию вокруг строения, центральная система включает один приемный центр и несколько следящих устройств в радиусе действия. Децентрализованная сеть представляет комплекс нескольких разветвлений с сервисными базами, которые объединяются в общую структуру.

Установка в доме

Система видеонаблюдения в частном доме

Домашнее видеонаблюдение представляет собой видеокамеру, которую нужно подключать к монитору кабелем или беспроводным методом. Владелец определяет число зон просмотра, от этого зависит количество камер.

Модули ставятся в местах, чтобы были видны:

• вход в строение,
• гаражные ворота,
• центральный вход во двор и калитка,
• слабые места в ограде,
• области хранения имущества,
• входы в другие постройки на подворье.

Периметр просматривается с устройств, которые нужно устанавливать на возвышениях в углах ограды.

Установка в квартире

В квартире камеру лучше ставить на потолке

Используются стационарные или поворотные модели видеоустройств. Камера первого типа просматривает определенную зону, а второй модуль ставится при сложной планировке с множеством мебели. Стационарные видеоустановки имеют угол обзора от 50 до 90° по горизонтали и 50° по вертикали, что позволяет охватывать большую область.

В помещениях следящие устройства располагаются так, чтобы видеть входную дверь и окна, если квартира на первом этаже. Иногда ставят две камеры. Лучше монтировать видеоустройство на потолке. Видеонаблюдение для квартиры подключается к интернет-роутеру через кабель, но чаще используется простой метод по WI-FI.

Стационарный модуль вручную поворачивается в правильное положение, а камера с моторчиком регулируется только со смартфона, она захватывает 350° и 120° по горизонтали и вертикали, соответственно.

Установка на улице

Для наружного контроля применяются корпусные устройства, которые фиксируются на жестком кронштейне с возможностью регулировки в двух направлениях. Опора должна выдерживать порывы ветра, чтобы картинка не деформировалась.

Чтобы сделать видеонаблюдение своими руками, нужно соблюдать ряд правил:

• видеоустройство должно быть защищено от дождя, снега, солнечного света,
• камеру прячут от вандалов и механических ударов, например, падающих сосулек.

Следящие модули ставятся под козырьками, выступами стен, карнизами. Есть наружные купольные камеры, монтируемые на потолке навеса или внешней стене строения. Сферическая форма и отсутствие выступающих частей решает сразу несколько проблем.

Самый простой способ установки

Монтажу камеры предшествует проектирование с учетом емкости устройства, масштабирования, возможности фиксации данных. Учитывается объем временного хранения, скорость обработки, размер оперативки, процессора.

Собрать систему помогут следующие приборы:

• распределительная коробка,
• герметичный поливинилхлоридный рукав для изоляции провода,
• коннектор,
• кабель категории 5е, 4 пары.

Иногда нужно монтировать подсветку для ночной записи.

Дистанционные системы видеонаблюдения

Практически все современные регистраторы могут передавать данные через сеть и управляться путем удаленного доступа с другого компьютера. Чтобы создать видеонаблюдение через интернет своими руками понадобятся:

• персональный компьютер, который имеет постоянный доступ в интернет,
• доступ для удаленной работы другого пользователя через интернет,
• устройство видеозахвата и камера CCTV,
• бесперебойное питание для камер и ПК,
• камеры по контролируемому периметру.

Все, видеонаблюдение через интернет своими руками готово. Остается только включить свой ПК и через интернет по заданному IP-адресу связаться с управляемым компьютером.
