Как самостоятельно провести электричество в гараж — пошаговая инструкция

Электропроводка в гараже. Какой кабель, провод использовать

Электроповодка в гараже не сильно отличается от квартирной или домовой, если рассматриваемый гараж является помещением внутри частного домовладения или отдельным капитальным строением. Однако менее бюджетнозатратные гаражи, образующие соответствующие кооперативы или же гаражи, находящиеся внутри дворов спальных районов, могут иметь как скрытую проводку квартирного образца, так и открытый вариант. Проводка в гараже своими руками – довольно распространённое явление, так как требуются лишь базовые навыки электромонтажа.


Схема проводки в гараже подразумевает наличие следующих элементов:

  • Вводной автоматический выключатель: защищает от короткого замыкания (КЗ) и перегрузки всю сеть гаража. При отсутствии счётчика это однополюсный или трёхполюсный автомат (в зависимости от фазности сети) либо двуполюсный или четырёхполюсный при наличии учёта. Времятоковая характеристика (ВТХ) – «B» или «C»
  • Прибор учёта: электросчётчик прямого включения. Не все гаражи имеют отдельный учёт
  • Автоматические выключатели дифференциального тока или комбинация УЗО+автомат: применяются для защиты розеточных групп от перегрузки, КЗ и утечки тока. Ток утечки 10-30 мА, тип срабатывания по дифференциальному току – АС или А, ВТХ — «B» или «C»
  • Автоматические выключатели: применяются для защиты освещения, сигнализации, понижающего трансформатора (при наличии). ВТХ – «B» или «C», для высокой стороны трансформатора – «D»
  • Выключатели: ставятся в цепь освещения
  • Розетки. При наличии сверхнизкого напряжения (СНН, напряжение не превышающее ~50В и ⎓120В) розетки для него должны отличаться конструкционно в целях недопущения подключения вилки прибора другого напряжения , а также не должны иметь защитного контакта – ПУЭ 7, п. 1.7.73.
  • Световое оборудование. Предпочтительнее применять светодиодные светильники и лампы. Нормативно такие требования закреплены в 261-ФЗ гл. 3, ст. 10, п. 8; ПП РФ №1356 от 10.11.17; СП 52.13330.2016 7.1, 7.3, однако для частного лица носят лишь рекомендательный характер
  • Кабель: как правило, это ВВГ или АВВГ. При наличии цепей СНН и их совместной прокладке с линиями НН предпочтителен экранированный кабель, например ВВГЭ или ВБШв, а сам экран следует заземлить. Допускается ограничиться дополнительной неметаллической оболочкой – ПУЭ 7, п. 1.7.73.
  • Понижающий разделительный трансформатор. В помещениях с высокой влажностью и при наличии в гараже ямы рекомендуется организовать СНН посредством трансформатора, соответствующего ГОСТ 30030-93

Основными потребителями в гараже являются:

  • Освещение
  • Воздушный компрессор
  • Мойка высокого давления
  • Автоматические ворота
  • Сигнализация
  • Сварочный аппарат (реже)
  • Точильный станок (реже)
  • Сверлильный станок (реже)

При монтаже электропроводки в гараже в случае скрытой проводки рекомендуется кабель прокладывать в гофре. При этом нормативно допускается прокладка и без неё – СП 256.1325800.2016 п. 15.5. В случае открытой проводки кабель, идущий ниже 2 м от пола, необходимо защитить механически – ПУЭ 7 п. 2.3.15. Причём гофрорукав для такой цели не подойдёт. Кабель предпочтительнее выбирать с индексом «нг» – ГОСТ 31565-2012 п.6 табл. 2. Если в гараже повышенная влажность, оборудование рекомендуется выбирать в исполнении не ниже IPX4, а розетки защищать аппаратами, реагирующими на ток утечки не более 30 мА – ПУЭ 7 п. 1.7.151. При групповой прокладке кабелей в кабель-каналах, коробах, лотках заполняемость последних не должна превышать 40% для изделий с открывающейся крышкой и 35% для глухих – ПУЭ 7 п. 2.1.61. Кроме того при расчётах сечения проводника следует вводить поправочный коэффициент на групповую прокладку.

На изображении ниже представлена однолинейная схема электропроводки в гараже с резервным источником питания:

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели. Электросхема составляется с учетом всех необходимых параметров

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

Зачем делать

Сегодня в основном применяют металлические гаражи. Обустройство подобных сооружений предполагает грамотный монтаж гидроизоляции, которая исключит вероятность образования протечек и, как следствие, короткого замыкания местной электросети. Невыполнение данного требования приводит к тому, что внутри гаража растет уровень влажности.

При повышении температуры вода конденсируется на электропроводке и других вещах, расположенных внутри помещения. После подключения любой аппаратуры (сварочный аппарат, компрессор, обогреватель и даже чайник) к общей электросети пользователя может ударить током.

Исключить вероятность возникновения таких событий позволяет наличие заземляющего проводника (заземления). Соблюдение данного условия является одним из основных требований к безопасности эксплуатации гаража.

Более того, установка заземления необходима, когда сооружение выполнено из металла. В отсутствии данного компонента на стенах гаража может возникать определенное напряжение (обычно меньше 220в). То есть сама конструкция будет нести опасность для человека.

Советы по технике безопасности

С электричеством шутки плохи, поэтому любого рода работы по прокладке электрокабелей и подключению электроприборов должны проводиться в строгом соответствии с положениями техники безопасности.

  1. Прежде всего, работать можно исключительно при абсолютном отсутствии напряжения. Для отключения напряжения достаточно выключить автоматы в щитке либо же выкрутить обычные пробки, если у вас все еще установлены такие устаревшие элементы.
  2. Работайте в удобной одежде, не сковывающей движений.
  3. Для проведения любых операций можно использовать только качественный и целый электрический инструмент, без нарушенных соединений и неизолированых кабелей. Рукоятки всевозможных ручных инструментов предварительно обязательно изолируются при помощи предназначенной для данной цели ленты.

Электропроводка в гараже своими руками

Отнеситесь к выполнению работы по устройству электропроводке с максимальной ответственностью. Не торопитесь, обдумывайте каждое свое дальнейшее действие. От правильности выполнения монтажа зависит безопасность, надежность и долговечность электропроводки. Любые ошибки могут привести к непоправимым последствиям, помните это. В остальном же следуйте инструкции и проблем не возникнет.

Учимся выбирать счетчик электричества: полезные советы

Запомните несколько важных моментов. Чтобы выбрать правильно прибор учета электроэнергии, необходимо разбираться в некоторых параметрах.

В жилые индивидуальные дома обычно подают ток в 60А. Иногда потребляется большая мощность, тогда стоит рассчитывать на нагрузку тока в 100А. Желательно уточнить параметры непосредственно в службе энергоснабжения.
Если вы хотите использовать трехфазный счетчик, надо обязательно удостовериться, что он будет соответствовать вашей электросети.
Следует заранее определиться с оплатой по тарифам

Если компания предоставляет выгодные тарифные планы, которые вам подходят, имеет смысл приобрести соответствующий электросчетчик.
Подумайте, нужен ли вам прибор с наличием богатого функционала
Обратите внимание: уровень качества, долговечность и надежность от этого не зависят. Просто более дорогие модели имеют определенный набор дополнительных опций.
Учитывайте, какие крепления есть в вашем щитке
Монтаж на рейки дин предусмотрен не везде

Важно приобрести прибор, который вы сумеете прикрепить без проблем.
Принимайте во внимание и класс точности. Для частного дома он должен составлять максимум 2%, иначе счетчик не пройдет проверку в контролирующих органах

Если вы хотите добиться лучшего результата, можно приобрести электронный счетчик: у него класс точности стремится к 0,5

Если вы хотите добиться лучшего результата, можно приобрести электронный счетчик: у него класс точности стремится к 0,5.

Непременно проследите за соответствием современным стандартам. Прибор должен иметь печать в паспорте, пломбы. На пломбу выставляется год тестирования, квартал. Печать изготовителя, дата проверки есть в паспорте. Затем энергоснабжающая компания поставит на счетчик еще одну пломбу.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

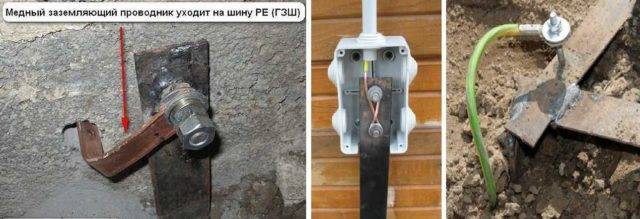

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Механизм действия заземлительного контура

Разберем ситуацию, когда заземлительный контур отсутствует, а в распредсети гаража нет УЗО. Изоляционный слой фазы внутри сварочного аппарата нарушен, из-за чего на его корпусе возник фазный потенциал.

Так как трансформаторная нейтраль на подстанции, откуда подается электропитание, заземлена (то есть объединена с заземлительным контуром), разность потенциалов между почвой и корпусом сварочного аппарата составляет 220 Вольт. Обувь не выступает в качестве изолятора, так как пропускает ток. Стоит коснуться корпуса, и человек попадает под напряжение. Величина тока, проходящего через тело при напряжении 220 Вольт, будет не ниже 15 мА. Это означает, что мышцы сократятся до такой степени, что человек не сможет разжать руку и, если в этот момент никто не придет на помощь, наступит летальный исход.

Теперь представим ситуацию, когда контур заземления есть, произошло повреждение изоляционного материала фазного провода. В таком случае происходит поэтапное включение защитного механизма. Вначале наступает стадия защитного отключения: при связанных друг с другом контурах гаража и подстанции через фазу идет ток короткого замыкания, а автомат отключает технику на некоторое время. Даже если человек прикоснулся к корпусу под напряжением, период контакта будет слишком кратким, и не будет причинен существенный вред здоровью.

При отсутствии связи между контурами и если данная связанность не позволяет образовать ток, необходимый для подключения защиты, понадобится устройство защитного подключения. УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Сопротивление тела между участком, где есть напряжение, и нижними конечностями составляет сотни кОм. Сопротивление проводника между корпусом и заземлительным контуром гораздо меньше одного Ом, а сопротивление самого контура не выше нескольких десятков Ом. В результате есть два параллельно присоединенных сопротивления — тела и заземлителя. Основная часть электричества идет по пути наименьшего сопротивления (к заземлительному контуру). Человеку достанется небольшая величина тока, не превышающая порога отпускания.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Важное условие установки

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно

Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

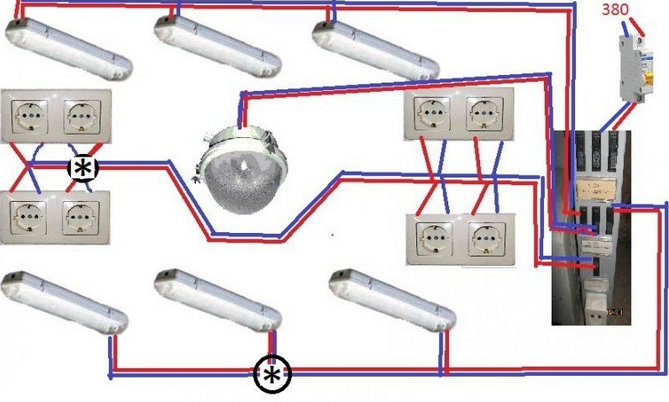

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
