Разновидности электрических проводов — назначение и характеристики

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется

Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

Маркировка сталей в России

Расшифровка марок сталей требует знать, какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.

Если в самом конце марки стоит буква А, то таким образом обозначается высококачественная сталь, содержание фосфора и серы в которой сведено к минимуму (S<0,03 % и P<0,03 %), и соблюдены все условия высококачественного металлургического производства. Две буквы А в самом конце (АА) говорят о том, что данная марка стали особо чистая, то есть серы и фосфора в ней практически нет.

Буквенные обозначения «кп», «пс», «сп» применяются для указания степени раскисления стали:

• «кп» — кипящая
• «пс» — полуспокойная
• «сп» — спокойная

Нестандартные стали обозначают по разному. Так, опытные марки, выплавленные на заводе «Электросталь», обозначаются буквой И (исследовательские) и П (пробные) и порядковым номером, например, ЭИ179, ЭИ276, ЭП398 и т. д. Опытные марки, выплавленные на металлургическом заводе «Днепроспецсталь», обозначают ДИ 80, где Д — завод-изготовитель, И — исследовательская, 80 — порядковый номер, присвоенный марке стали.

Пример расшифровки марки стали 12Х18Н10Т

12Х18Н10Т — это популярная сталь (коррозионно-стойкая, жаростойкая аустенитного класса), которая применяется в сварных аппаратах и сосудах, работающих в разбавленных растворах кислот, в растворах щелочей и солей, а также в деталях, работающих под давлением при температуре от −196 °C до +600 °C.

Две цифры, стоящие в самом начале марки легированной стали, — это среднее содержание углерода в сотых долях процента. В данном примере содержание углерода составляет 0,12 %. Если вместо двух цифр стоит одна, то она показывает, сколько углерода (C) содержится в десятых долях процента. Если же цифр в начале марки стали совсем нет, то углерода в ней от 1 % и выше.

Буква Х и следующая за ней число 18 говорят, что в данной марке содержится 18 % хрома. Соотношение элемента в долях процента выражает только первое число, стоящее в начале марки, и это относится только к углероду. Все остальные числа в названии марки выражают количество конкретных элементов в процентах.

Далее следует комбинация Н10, это 10 % никеля.

В самом конце стоит буква Т без каких-либо цифр. Это значит, что содержание элемента мало, как правило, около 1 % (иногда — до 1,5 %). В данной марке легированной стали количество титана не превышает 1,5 %.

Итак, марка стали 12Х18Н10Т (конструкционная криогенная, аустенитного класса) содержит следующие сведения: 0,12 % углерода, 18 % хрома (Х), 10 % никеля (Н) и небольшое содержание титана (Т), не превышающее 1,5 %.

Что такое монтажный многожильный провод

Монтажным многожильным проводом называется электротехническое изделие, которое служит, чтобы соединять источник электрического тока с потребителем, имеет гибкую надежную защиту от внешнего воздействия. Кабель медный многожильный, который содержит несколько скрученных изолированных жил, с легкой неметаллической оболочкой. Он используется, чтобы делать стационарную метражную прокладку.

Как выглядит многожильный монтажный проводник

К сведению! Может обладать разным количеством жил, но не более трех при сечении 0,05-6 мм. Работает под постоянным и переменным напряжением, если имеет пленочную или стекловолоконную изоляцию.

Объяснение назначения изделия

Марки, элементы конструкции.

Марка силового кабеля	Материал жил А — алюминий М — медь	Материал оболочки А — алюминий С — свинец	Вид пропиточного состава В — вязкий Н — нестекающий	Защитный покров
ААГ	А	А	В	отсутствует
ААБл	А	А	В	Бл
ААБ2л	А	А	В	Б2л
ААБлГ	А	А	в	БлГ
ААБнлГ	А	А	в	БнлГ
ААШв	А	А	в	Шв
ААШнг	А	А	в	Шнг
АСГ	А	С	в	отсутствует
АСБ	А	С	в	Б
АСБл	А	С	в	Бл
АСБ2л	А	с	в	Б2л
АСБГ	А	с	в	БГ
АСБ2лГ	А	с	в	Б2лГ
АСКл	А	с	в	Кл
АСШв	А	с	в	Шв
АСБнлШнг	А	с	в	БнлШнг
СБ	М	с	в	Б
СГ	М	с	в	отсутствует
СБГ	М	с	в	БГ
СБл	М	с	в	Бл
СБ2л	М	с	в	Б2л
СБ2лГ	М	с	в	Б2лГ
ЦААБл	А	А	н	Бл
ЦААБ2л	А	А	н	Б2л
ЦАСБ	А	С	н	Б
ЦАСБл	А	с	н	Бл
ЦАСБнлШнг	А	с	н	БнлШнг
ЦСБ	М	с	н	Б
ЦСБл	М	с	н	Бл

Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».

Характеристики

Исследовав электрический ток и его ключевые характеристики, возможно понять принцип его функционирования. Главными величинами электрической энергии являются напряжение, сила и сопротивление.

Сила и плотность тока

Чтобы описать характеристики электричества, зачастую применяют термин «сила тока». Он определяет интенсивность перемещения зарядов, которые проходят сквозь поперечное сечение проводника.

Плотность тока является векторной величиной. Вектор направляется в сторону движения положительно заряженных зарядов. Его модуль равняется соотношению силы электротока на определенном перпендикулярном по направлению перемещения зарядов сечении проводника к его площади. Измерение происходит в амперах на метр.

Плотность тока

Мощность

Электрические силы осуществляют работу против активного и реактивного сопротивления. На пассивных работах будет преобразовываться в теплоэнергию. Производительностью называется работа, которая выполнена за 1 врем. ед. Относительно электричества применяется понятие «мощность теплопотерь». Мощность теплопотерь проводника равняется силе тока, которая умножена на напряжение. Измеряется мощность в ваттах.

Мощность

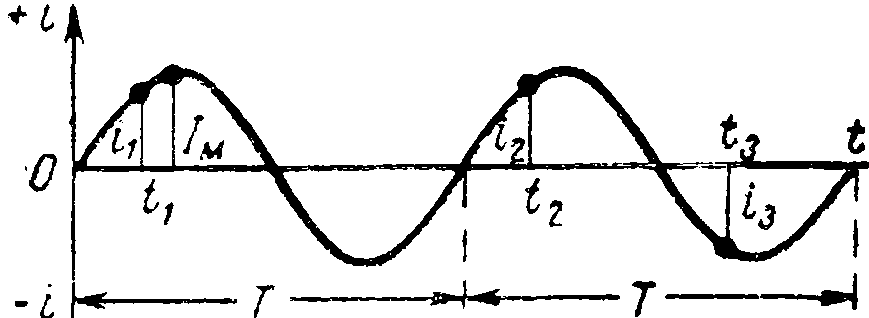

Частота

Ток характеризует частота. Такой параметр покажет, как за врем. ед. меняется число колебаний. Частота измеряется в герцах. Обычная промышленная частота составит 50 Гц.

Частота

Ток смещения

Такой термин был введен для комфорта, хотя в привычном понимании его не назовешь током, поскольку нет переноса заряда. Интенсивность электромагнитного поля находится в зависимости от токопроводимости и смещения.

Вам это будет интересно Выяснение катода и анода

Токи смещения возможно увидеть в конденсаторе. Невзирая на то, что во время зарядки и разрядки меж обкладок конденсатора не перемещается заряд, ток смещения будет протекать сквозь конденсатор и замыкать электроцепь.

Ток смещения

Технические характеристики кабелей различных типов и назначений

Основное назначение кабельной продукции – передача электрической энергии или производство обмоток различного электрооборудования. На сегодняшний день, классификация шнуров включает следующие категории:

Силовые кабели относятся к категории промышленных проводов, предназначенных для передачи электроэнергии трехфазного тока индустриальных зданий к объектам-потребителям различного назначения.

В свою очередь к силовым типам относятся:

– кабель ВВГ. Применяется в линиях электропередач, где напряжение может достигать 1 КВт (при частоте 50 Гц). Он покрыт оболочкой из поливинилхлорида (ПВХ), в середине расположены медные жилы (градируется от модификации и может быть 1-5). Сечение его составляет 1,5-2,5 мм. Также устойчив к климатическим факторам внешней среды (перепадам температур). Одной из разновидностей ВВГ является ВВГНГ. Характеристики кабеля ВВГнг во многом схожи с характеристиками ВВГ, отличительной особенностью является стойкость к горению;

– кабель NYM. Основной характеристикой данного вида является повышенная прочность. В середине расположены медные жилы (градируется от модификации и может быть 2-5). Сечение шнура составляет 1,5-1,6 мм. Он отличается устойчивость к влажной среде и разности температур: может использоваться при монтировании электрических сетей, где температура эксплуатации составляет от -50 до +70 С. Главный недостаток кабеля NYM – неустойчивость солнечному воздействию, поэтому для соблюдений условий эксплуатации его рекомендуют нагревать;

– кабель КГ и ВББШв. Пригодны для эксплуатации в силовых сетях напряжением 1 КВт. Основная область применения данных видов – прокладка силовых линий к объектам различного назначения. Отличительные особенности: влагостойкость (до 95%), разность температур от -50 до +50 С, наличие защитной ПВХ-оболочки.

Классификация проводниковой продукции

Шнур, представляет собой витой металлический проводник, скрученный с применением двух или более жилистых проволок. Поверх проводника укладывается оплетка, выполненная из волокна. Основное предназначение его – прокладка коммуникаций, находящихся под землей.

Характеристики кабелей различны и зависят от основных исполнений:

– провод ПБПП. Представляет собой 2-3 жильный тип, используется для монтажа осветительных систем и оборудования. Главным плюсом этой модификации является то, что из него можно сделать ответвление проводки. Основной недостаток – он очень чувствителен к воздействию пониженных температур и должен эксплуатироваться при не менее -15 С. Рабочее напряжение, на которое рассчитан ПБПП – 250 Вт;

– провод ПБППг. Практически нет отличительных особенностей, по сравнению с другими типами. Отличительная характеристика проводов данной модификации – многопроволочность жил;

– провод ППВ. Основное назначение данного класса – прокладка систем освещения. Главным преимуществом ППВ является его устойчивость к воздействию агрессивной среды и горению. К плюсам также можно отнести влагостойкость (до 98%). Предельные температурные диапазоны эксплуатации: от -50 до +70 С;

– провод ПВС. Одна из самых распространенных разновидностей. Это вызвано широтой области его применения. Он может применяться для подключения к сети электропитания различного электрического оборудования и приборов, розеток и выключателей. Он может эксплуатироваться практически при любой мощности. К основным характеристикам ПВС можно отнести: предельное напряжение 380 Вт, температурные диапазоны эксплуатации от -40 до +40 С;

– провод СИП. Предназначен для использования в силовых сетях постоянного и переменного тока напряжением 0,4-1 КВт. Область его назначения распространяется на монтаж магистральных электрических линий, разнообразная отводка для подключения жилых и промышленных зданий сооружений. В свою очередь кабель СИП может иметь подтип СИП1/1А. Все модификации данного типа кабеля изготовлены из токопроводящей части (алюминий) и изоляции (термопласт). Своей популярностью СИП обязан широтой применения;

– провод ПУВ. Токопроводящая часть выполнена из меди; изолирующий материал из ПВХ-пластика. Данный тип (ПУВ) широко применяется для прокладки осветительных систем и коммуникаций, а также подключения к электропитанию разнообразных приборов и оборудования, работающих при напряжении постоянного тока до 1 КВт (переменного тока до 450 Вт при частоте 400 Гц).

Разновидности электрических проводов и шнуров

Есть большое количество разных проводов и шнуров, но в быту чаще всего используются только несколько из них.

ПБПП

Цельнолитая медная жила, окружена ПВХ-изоляцией. Сечение 1,5-6,0 мм². Это плоский кабель, выдерживает температуру -15…+50°C, напряжение до 250 В. С его помощью подключают розетки, светильники в доме, офисе и т.д.

ППВ и АПВ

ППВ — плоский провод с медными однопроволочными жилами, защищенными ПВХ-изоляцией и перемычками между ними. Имеют 2-3 проводника сечением 0,75-6 мм². Выдерживает высокую влажность и напряжение до 450 В. Применяют для прокладки силовых линий, подключения осветительных приборов.

АПВ — одножильный алюминиевый провод. Если жила однопроволочная, то ее сечение 2,5-16 мм², многопроволочная — 25-95 мм². Отличается высокой влагостойкостью, устойчивостью к нагрузкам и прочностью.

ПВС

С помощью этого провода чаще всего подключают бытовую технику и освещение. Состоит он из 2-5 медных пучковых жил. Каждая из них покрыта изоляцией, и все они помещены в защитный кожух. Провод имеет плотную структуру, сечение 0,75-16 мм². Отличается высокой гибкостью и устойчивостью к нагрузкам. Его нельзя укладывать в грунт и использовать на открытом воздухе.

ШВВП

Это также шнур-провод. Применяется для подключения к электросети разных бытовых электроприборов небольшой мощности. Изоляция из ПВХ, она недостаточно прочная, поэтому при больших нагрузках такой шнур не используют. Состоит из 2-3 многопроволочных медных жил сечением 0,5-0,75 мм². Имеет высокую влагостойкость, выдерживает температуру -25…+70°C.

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

• ВВГ
• NYM
• ВББШв

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

• Купить силовой кабель ВВГнгls

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Особенности ВВК:

• количество жил 1-5;
• монолитные или многопроволочные, последние более гибкие и прочные;
• сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Кабели для передачи информации

RG-6

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель RG-6

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75

Кабель РК 75 в разрезе

RG

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара

Витая пара схема

Можно выделить следующих представителей:

• UTP;
• FTP;
• S/FTP;
• STP.

Будет интересно: Как изолировать провод.

Кабель NYM

Кабель соответствует международным стандартам, а конкретно по немецкому стандарту DIN VDE 0250-204-2000 и является аналогом кабелей ВВГ. Если провод соответствует этому стандарту, предоставляется подтверждающий сертификат, при отсутствии такового, он считается аналогом. Маркировка кабеля означает:

• N- соответствие стандарту Normenleitung (Германия);
• Y- материал изоляции, в данном случае поливинилхлорид;
• M- говорит о наличии наружной оболочки:
• J- говорит о наличии жилы заземления (желто-зеленый цвет);
• O- указывает что есть нулевой проводник (синий цвет).

Кабели NYM состоят из одножильных проводников количеством то 1 до 7, с сечением до 35 квадратных миллиметров. Они скручены между собой, а промежутки заполнены негорючим материалом. В качестве оболочки выступает негорючий пластикат ПВХ. Используется для стационарной прокладки цепей питания с номинальным напряжением до 660 вольт, при частоте 50 герц.

Классификация проводников

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

Провода

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

Кабель

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Силовые кабели для проводки дома. Какие лучше выбрать? на сайте Недвио

Качество проводки в коттедже или загородном доме во многом зависит от типа используемых кабелей. Их конструкция должна соответствовать конкретным потребностям, условиям, в которых они будут работать, и конструкции самой электропроводки.

Давайте рассмотрим более предметно в чем отличия силовых кабелей и какие из них лучше подобрать для своего дома?

Виды силовых кабелей для частных домов

Их довольно много. Все они различают как по параметрам, так и по категориям этих параметров. Первая категория характеристик касается напряжения, с которым они могут взаимодействовать:

• Кабели низкого напряжения — это кабели, которые можно использовать в сети, где напряжение не превышает 1 кВ;
• Силовые кабели среднего напряжения — в данном случае мы имеем дело с кабелями, значение которых находится в диапазоне от 1 до 35 кВ;
• Силовые кабели высокого напряжения — высоковольтные кабели могут использоваться в электрических установках с напряжением от 36 кВ до 150 кВ;
• Силовые кабели EWN — самые мощные провода сверхвысокого напряжения. Диапазон напряжения от 220 до 420 кВ.

Это разделение, конечно, не исчерпывает тему. На строительных рынках мы можем найти как наземные, так и воздушные кабели электропитания. Чем они отличаются и на какие типами делятся?

Подземные энергетические кабели

Как нетрудно догадаться, это провода, которые используются в подземных энергетических установках. Они обычно используются для работы в условиях низкого и среднего напряжения. Каждый провод кабеля изолирован соответствующим образом, а вся конструкция дополнительно защищена внешним покрытием.

Из-за специфики подземных установок поливинил используется как для изоляции, так и для покрытия, которое устойчиво к растворителям и характеризуется достаточной механической прочностью. Все это делает кабели защищенными от воды, более того они могут работать при температуре до -30 градусов по Цельсию.

Различие силовых кабелей по типу заземления

Любое строительство дома должно вестись с заземлением электричества. По этому параметру кабельная продукция разделяется на:

• Алюминиевые кабели для заземления — они бывают двух типов: для низкого напряжения (0,6 / 1 кВ) и среднего напряжения (3,6 / 6 кВ, 6/10 кВ, 8,7 / 15 кВ, 12/20 кВ, 18/30 кВ). Первый тип обычно используется в городских центрах — алюминий не является особо прочным материалом, поэтому каждый провод кабеля отделен от других, а также покрыт стойкой изоляцией. Для этого используется внешняя оболочка. Когда речь идет о кабелях среднего напряжения, они обычно одножильные. Их поперечное сечение может быть разным: от 70 до даже 1000 мм. Использование конкретного поперечного сечения провода зависит от условий, в которых будет работать кабель. Для сложных условий обычно используется уплотненный алюминий;
• Безгалогенные энергетические кабели заземления — в основном используются там, где существует высокий риск пожара, и в местах, где часто бывают люди (коммунальные службы). Они характеризуются свободой сборки — они могут быть установлены как на поверхности, так и на стене, а также в бетонных, каменных и напольных стенах. Они также подходят для монтажа вне здания. Кроме того, они отличаются изоляцией из сшитого полиэтилена, а также возможностью эксплуатации сетей низкого напряжения (0,6 / 1 кВ). Они доступны в моделях от двух до пяти жил.
• Медно-земельные энергетические кабели — в этом случае медь более подходящий материал, чем алюминий. Прежде всего, медная кабельная продукция характеризуется значительно более высокой устойчивостью к изменяющимся погодным условиям. Такие провода также более гибкие, поэтому не деформируются. Кроме того, они отличаются более высокой электропроводностью. Все это означает, что кабели этого типа можно использовать в установках с разными напряжениями. Следует также отметить, что медные кабели обычно изготавливаются с двойной изоляцией (обычно из ПВХ), благодаря чему их жилы отлично защищены от воздействия воды, а также от низких температур. Из-за низкой интенсивности отказов медные кабели сегодня в строительстве используются гораздо чаще, чем алюминиевые;
• Кабели силовые с многожильными жилами — их изготавливают из меди, а их основное отличие — неравномерное строение жил. Соединение с двойной изоляцией успешно используется в городских энергетических установках.

Виды оптических кабелей

Для решения задач внешнего и внутреннего освещения могут использвоаться виды оптических кабелей. Оптический кабель — вариант силового кабеля с прозрачной внешней оболочкой, где вдоль силовых ТПЖ на расстоянии 2 см друг от друга расположены дополнительные провода с последовательно подсоединенными разноцветными светодиодами, которые горят постоянным достаточно сильным светом. Этот кабель хорошо подходит для воплощения интересных дизайнерских задумок: его можно превратить в элемент освещения или создать с его помощью световую картину. Однако светодиодный кабель не только выполняет декоративные функции, он очень удобен при работе с переносными электромеханизмами: при разрыве не надо искать место повреждения — диоды на поврежденном участке перестают светиться. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры, существуют также компьютерные светящиеся кабели.

Электролюминесцентный кабель светится равномерно по всей длине. С его помощью можно создавать светящиеся надписи, и даже целые картины.

Отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения.

К тому же электролюминесцентный кабель стоит дешевле и не ограничен по длине.

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным сечением жилы. На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

• ВВГ
• NYM
• ВББШв

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

• Купить силовой кабель ВВГнгls

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Особенности ВВК:

• количество жил 1-5;
• монолитные или многопроволочные, последние более гибкие и прочные;
• сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Использование кабелей и проводов

В отличие от провода, кабель широко используется в специальных условиях, поскольку имеет более сильную защиту от любых повреждений. Подводные и подземные коммуникации обустраиваются лишь посредством кабелей. Кроме того, этот вид изделий используют на пожароопасных объектах, помещениях с высокой влажностью, пр.

Провода применяют, как правило, в электрораспределительных коробках, других электротехнических устройствах, в качестве проводки в жилых и нежилых помещениях

Очень важно уметь различать провода от кабелей, поскольку из неправильная эксплуатация может быть опасной

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.
