На основании каких критериев выбирать диаметр трубы для водоснабжения в частном доме

Виды полипропиленовых труб и их характеристики

Полипропилен получается в результате полимеризации свободных молекул газа этилена. В результате выходит материал с высокими техническими характеристиками, позволяющими производить такую продукцию как трубы для водопровода.

Современные изделия из этого материала успешно противостоят воздействию химически активных веществ, а также обладают рядом характеристик, позволяющих их использовать при повышенном давлении в системах водопровода различного назначения, включая сети подачи холодной или горячей воды или отопительных системах.

Вместе с тем, на их стенках не осаждаются различные наслоения и не развиваются бактерии. Внутренняя поверхность трубопровода устойчива к износу под воздействием твердых частиц, всегда присутствующих в потоке транспортируемой жидкости.

Основные характеристики полипропилена приведены в таблице:

ГОСТы и другие ОРДПараметрыПоказатели
DIN 52612Величина теплопроводности при 20оС0,24 Вт/см
15139Показатель плотности материала0,9 г/см3
23630Удельная теплоемкость при +20ОС2 кДж/кгс
21553Плавление149о
11262Предел прочности на разрыв34-35 Н/ммо
15173коэффициент линейного теплового расширения0,15

Производятся трубы для водопровода из  полипропилена, размерный ряд которых представляет собой следующую последовательность: 16 – 20 – 25 – 32 – 40 – 53. Это основные размеры, применяемые при монтаже внутриквартирных и домовых водопроводных сетей. Более крупные трубы используются в наружных напорных разводках, а также безнапорных канализационных сливах.

Особенность обозначения состоит в том, что размеры проставляются не как для металлических по ГОСТу 3262-80, а по реальному наружному диаметру и толщине стенки, например 32х2,5. Металлические изделия обозначаются условным проходом: Ду25 с указанием серийности – легкая, средняя или тяжелая.

По материалу изготовления и способам применения полипропиленовых водопроводных труб их можно условно разделить на три типа:

  1. Тип PPH – производится их гомогенизированного полипропилена. Область применения – промышленные воды, системы вентиляции, внутренние сети водопровода, а также безнапорные трубопроводы.
  2. Тип PPB – производится из сополимера такого же пластика. Основное применение – системы водопровода и разводки обогреваемого теплого пола. Трубы этого материала и фитинги к ним хорошо переносят ударные нагрузки. Используются в системах отопления.
  3. Изделия типа PPR производятся из рандомсополимера полипропилена, они способны выдерживать повышенное внутреннее давление в системе. Область применения – горячее и холодное водоснабжение, системы отопления с теплым полом.

Выбор и расчет диаметра трубы для водопровода

В устройстве трубопровода важно правильно подобрать диаметры водопроводных труб. Потому что от этого будет зависеть объем подачи воды

Многие сталкиваются с тем, что при плохом напоре функционирование бытовой техники осложняется. Поэтому важно учитывать многие факторы, которые в совокупности влияют на общую работу системы.

Характеристики водопроводных труб

При монтаже водопроводных сетей важно знать основные характеристики трубных изделий. Большое значение имеют материалы изготовления и диаметры водопроводных труб

Материал изготовления

Чтобы определиться, из какого лучше материала выбрать трубы, нужно знать специфику их использования. Трубы для водопровода производят из полипропилена и металла (сталь, чугун, медь).

Наружные и внутренние диаметры пластиковых труб для водопровода имеют разницу, отличную от тех же параметров труб металлических

Это очень важно учитывать при расчетах

Данная разница является показателем толщины и прочности стенок труб. А это напрямую влияет на период эксплуатации.

Преимущества стальных труб – прочность и надежность. К их недостаткам относят подверженность коррозии, большой вес, образование налета на стенках.

Пластиковый аналог имеет больше преимуществ, благодаря которым его чаще выбирают:

  • небольшой вес;
  • не подвергается коррозии;
  • прост и удобен монтаж;
  • пластичен;
  • относительно недорогой.

Однако и здесь есть недостаток. При перепаде температур подвергается линейному расширению. Металлопластиковый трубопровод решает эту проблему. К тому же, он прочный и надежный.

Поэтому очень важно знать все вышеперечисленные характеристики. Длина водопровода

Длина водопровода

Показатель средней скорости потока – 0,02 км/с. Учитывая этот показатель и длину водопроводных коммуникаций можно подобрать диаметр труб:

  • при длине менее 10 м – 20 мм;
  • при длине меньше 30 м – 25 мм;
  • при длине большей 30 м – 32 мм.

Для стояка диаметр должен быть не менее 20-25 мм. Для водопроводной трубы – 10-15 мм.

Диаметр как основной параметр водопроводной системы

Главной характеристикой водопроводных труб является их размер, который и есть их диаметром.

Измеряют как наружный и внутренний показатель. Необходимо знать толщину стенок, так как с помощью этого параметра высчитывается внутренний размер.

Важно помнить, что от правильного выбора диаметра будет зависеть пропускная способность водоснабжения и качество подачи питьевой воды населению. Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером

Если его неправильно подобрать, могут выйти из строя сантехнические устройства

Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером. Если его неправильно подобрать, могут выйти из строя сантехнические устройства.

Таблицы диаметров

При монтаже трубопровода из разнородных материалов, следует учитывать некоторые особенности.

Например, на изделиях из стали и чугуна указывается наружный диаметр и толщина стенки водопроводной трубы в мм.

Если нужно соединить трубы из стали и пластика, применяются специальные фитинги. Они оснащены с одного края металлической резьбой.

Таблица диаметров стальных водопроводных труб

Таблица размеров для медных материалов

Особенностью маркировки изделий из меди, является указание наружного размера в дюймах. Поэтому необходимо знать, что 1» (дюйм) = 25,4 мм.

Таблица диаметров пластиковых труб для водопровода

На пластиковых трубах встречается обозначение наружного размера в дюймах и миллиметрах. Это зависит от производителя.

Как рассчитать диаметр трубы водопровода

Подберите диаметр по готовым таблицам, в них указаны усредненные данные.

При этом важно учитывать, если водопровод длинный, на нем встречается много поворотов и стыков. В этом случае выбирайте больший диаметр

Также можно воспользоваться специальными формулами, которые помогут как можно точнее рассчитать диаметр трубы водопровода.

В случае, если самостоятельно не получается рассчитать, можно обратиться к специалистам в этой области. Они помогут сделать это правильно.

Точный выбор диаметра – процедура, которая требует внимания и серьезного подхода.

Практический выбор диаметра труб для домашнего водопровода

Методы расчета требуемого параметра – различны. Но пользоваться сложными таблицами и расчетами, обывателю трудно. Существуют электронные программы правильного расчета диаметра комплектующих сети. В них требуется подставлять известные данные, и результат выдается за считаные минуты. Но есть и простое решение по подбору труб для собственного водопровода.

Это популярные параметры для участков сети, проверенные многократным применением на практике:

Основная разводка комплектуется трубами 10 и 15 мм (1/2 дюйма, соответственно).
Стояки и протяженность сети от скважины до входа в дом – 25 мм (1 дюйм), 20 мм (3/4 дюйма).
Особое внимание на толщину стенок. Чтобы фитинги – элементы соединения участков сетей – подошли точно, следует рассматривать внутренние диаметры, после вычета стенок.. В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию

При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту

В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию. При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту.

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20°C.

Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Начинаем расчет.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт.

В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.

Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж. В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.

Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм.

Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм.

На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны. Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся, понятна.

Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15°C (таблица расположена ниже).

Способы утепления труб

Одним из важнейших этапов при ввода воды в частный дом является утепление труб. Если не сделать это качественно, может возникнуть промерзание водопровода и связанные с этим проблемы.

Существует несколько способов, используемых для утепления труб:

  1. закладка трубопровода на уровне ниже промерзания почвы. Такой вариант не всегда удобен, он подходит не для всех регионов нашей страны;
  2. установка в трубопроводе ресивера, который создает высокое давление внутри труб. За счет этого не допускается их промерзание;
  3. подогрев труб. Организуется при помощи обвивания их кабелем, подключенным к электрической сети. Неудобство такого способа заключается в увеличении платы за электроэнергию и возможные проблемы при ее отсутствии;
  4. утепление трубы при помощи изоляции в виде зонтика. В этом случае тепло от почвы поможет не дать трубам промерзать;
  5. еще один интересный способ – поместить трубы, которые требуется утеплить в другие большего диаметра, заполненные теплоизоляционным материалом.

№6. Полипропиленовые трубы

Полипропиленовые трубы – фактически идеальный вариант для организации водоснабжения. Могут быть неармированными и армированными. Первые подходят только для холодного водоснабжения, вторые используются и в отоплении, и в горячем водоснабжении. Труба может быть армирована алюминием, стекловолокном или другими материалами. Армирование повышает прочность и позволяет снизить тепловое удлинение полипропилена. Лучший вариант – армирование стекловолокном.

Полипропиленовые трубы для водопровода

На сегодняшний день наиболее качественные армированные трубы производят в Германии. С подробными техническими характеристиками и списком объектов, где установлены такие трубопроводные системы можно ознакомиться на сайте представителя Немецкого завода aquatherm GmbH — Группы компаний Агпайп: https://agpipe.ru/plastikovie_trubi_dlya_vodoprovoda/polipropilenovie_trubi_dlya_vodosnabzheniya

Преимущества полипропиленовых труб:

  • долговечность до 50 лет;
  • возможность выдерживать температуру внутри труб до +90-95С и давление до 20 атмосфер (это касается армированного варианта);
  • относительно несложный монтаж. Трубы соединяются с помощью специального сварочного аппарата для полипропилена. Работать с ним несложно, на обучение и доведение процесса до автоматизма уйдет немного времени;
  • прочные соединения;
  • такие трубы выдержат даже замерзание внутри них воды;
  • устойчивость к коррозии;
  • достаточно высокая прочность;
  • относительно невысокая цена

Среди минусов боязнь высоких внешних температур, поэтому это вариант не для пожароопасных помещений. Кроме того, даже при армировании алюминием или капроновой нитью материал сохраняет высокий уровень температурной деформации, поэтому без использования утеплителя при скрытой разводке труб, или компенсаторов при открытой разводке не обойтись. Если взвесить все плюсы и минусы, то для водоснабжения дома лучше выбрать именно полипропиленовые трубы.

Особенности системы водоснабжения

Любая схема разводки системы водоснабжения включает приведенные ниже элементы:

  1. Источник воды (колодец, скважина или магистраль).
  2. Насос или насосная станция, обеспечивающие подачу воды в системе (электрическое или механическое).
  3. Гидроаккумулятор, обеспечивающий накопление воды и создающий необходимое давление.
  4. Наружные и внутренние трубы, по которым движется вода по участку и внутри дома.
  5. Запорная арматура и сантехническое оборудование для регулирования и подачи потока жидкости.

Для горячего водоснабжения также необходимо включение в систему нагревательного элемента – котла. Самый экономичный вариант – газовый двухконтурный котел, обеспечивающий также теплоснабжение здания в зимой. если же подвод газа невозможен, для бани, дачи или небольшого частного дома будет достаточно установки накопительного электрического котла.

Схема подключения двухконтурного котла.

Часто для экономии денег на этапе монтажа бани или дачи для использования только в теплый период года устраивают летнее водоснабжение, при котором трубы по улице располагаются на поверхности земли. Главный недостаток данного способа – необходимость спускать воду и убирать трубы перед наступлением холодов. Такой вариант хорош только, как временное решение, например, когда есть возможность подключения к магистрали, но нужно время на согласование разрешительных документов.

Для летнего водоснабжения можно использовать резиновые шланги.

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

  •  силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
  •  общая длина водопроводной системы;
  •  сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
  •  то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

  •  короткий трубопровод меньше 10 м — 20 мм;
  •  меньше 30 м — минимум 25 мм;
  •  если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

  •  25-миллиметровые прогоняют через себя до 30 л/мин;
  •  32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Металлопластиковый трубопровод

Металлопластиковые трубы для водоснабжения состоят из тонкой трубы из металла, которая внутри и снаружи покрыта слоями пластиками.

Конструкция металлопластиковой трубы

Плюсы труб из металлопластика:

  • Быстрота и легкость монтажа металлопластиковых труб.
  • Хорошая гибкость и пластичность.
  • Небольшое линейное расширение.
  • Хорошо переносят высокие и низкие температуры.
  • Легкость ремонта.
  • Маленький диаметр.

Минусы металлопластиковых труб:

  • Высокая стоимость фитингов и, соответственно, ремонта.
  • Необходимость в постоянном техническом обслуживании.
  • Боязнь ударов.
  • Подверженность разрушению от ультрафиолета, из-за чего их наружное применение не всегда эстетично.

Взаимосвязь характеристик

Размерные характеристики взаимосвязаны. Например, если увеличивается напор во входящем трубопроводе, то при неизменном сечении давление в гидросистеме станет выше, могут начаться неприятности: протекать соединительные фитинги, водопровод станет шуметь.

Как длина водопровода влияет на диаметр труб

Стандартные размеры трубопроводов, их диаметры измеряются в дюймах. 1 дюйм равен 25,4 мм. Дюйм обозначается в литературе и на схемах значком двойного апострофа – «”». В системах внутреннего водоснабжения как дома, так и квартиры используют калибры в 0,5 дюйма или в 3/4 дюйма. Обозначаются они как 1/2″ или 3/4″.

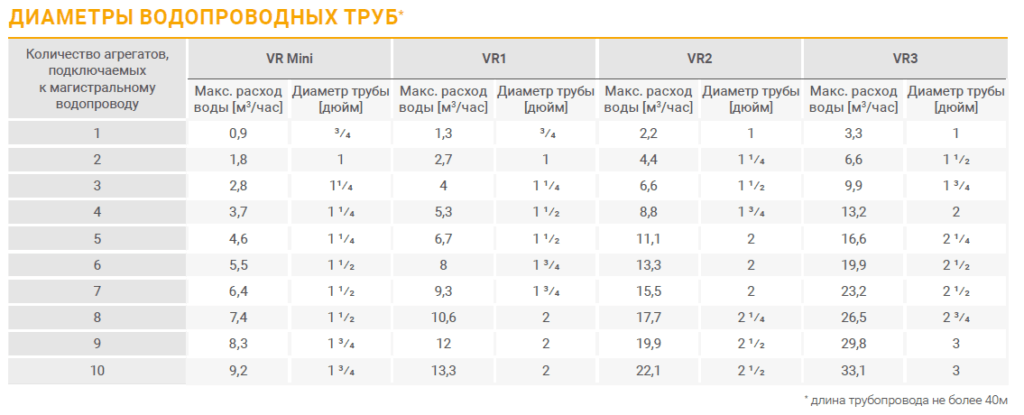

Таблица диаметров труб для водоснабжения.

Необходимый диаметр трубных элементов прямо пропорционален их общей длине. Диаметр труб для водопровода в квартире не превышает 20 мм.

Такое же сечение используется и в загородном частном доме при небольшой, до 10 м, длине. При протяженности водопровода в здании, достигающей 30 м, нужно брать трубу в поперечине 25 мм, если длина больше, то следует выбрать 32 мм.

Количество соединений, поворотов и точек водоразбора тоже влияет на рекомендуемый диаметр в сторону увеличения. Если неправильно подобрать производительность трубопроводов при достаточном количестве точек потребления, это может привести к тому, например, что открытие крана в одном помещении приведет к уменьшению напора и пропаданию воды в другом.

В частном доме число точек разбора воды бывает больше, чем в городской квартире. Одновременное использование большинства из них может даже привести к неработоспособности бытовой техники, стиральной или посудомоечной машины.

При проектировании и монтаже системы лучше использовать трубы с запасом по сечению, особенно в частном доме при отсутствии центрального водоснабжения. Водяные стояки имеют диаметр больший, чем отводы, идущие от стояка к точкам потребления.

Почему диаметр труб определяет пропускную способность водопровода

Для правильного расчета водопровода необходимо учитывать пропускную способность труб. Она должна соответствовать количеству точек потребления, тому, какое количество воды расходует то или иное сантехническое устройство. Водопроводный кран расходует не более 5 л воды в минуту.

Таблица определяет пропускную способность труб.

При расчете диаметра трубопроводов нужно учитывать:

  • общую длину;
  • количество ответвлений;
  • число стыков и поворотов;
  • водяной напор, создаваемый насосом скважины

Для частного загородного дома нет смысла делать точные расчеты, с применением сложных формул и компьютерных программ. Достаточно такого расчета.

Водопроводный кран расходует не более 5 л воды в минуту.

Через трубу в 25 мм может проходить до 30 л/мин, при диаметре 32 мм пропускная способность возрастает до 50 л/мин. На 10 точек разбора воды достаточно входной трубы в 1 дюйм. Для большей точности можно обратиться к таблицам Шевелевых. Еще одно общее правило: больше диаметр – ниже напор.

Применение труб из стали для водоснабжения

Трубы из стали подразделяются, в зависимости от их покрытия, на оцинкованные (с оцинковкой внутри и снаружи) и без покрытия. Трубы для водоснабжения стальные монтируют посредством резьбовых соединений с использованием тройников, сгонов, муфт либо при помощи сварки.

Стальные водопроводные трубы

Достоинства стальных труб:

  • Высокая степень прочности и жесткости.
  • Долговечность.

Трубам из стали присущ ряд существенных недостатков:

  • Высокая трудоемкость монтажа.
  • Необходимость в очень тщательной герметизации швов.
  • Возникновение на трубах ржавчины.
  • Склонность к образованию на стенках неорганических и органических отложений.

Если выбрана оцинкованная труба для водоснабжения, то специалисты рекомендуют при их монтаже герметизировать резьбовые соединения при помощи льна, пропитанного краской или олифой. Применять синтетические материалы для герметизации резьб категорически не рекомендуется.

Мощность котла и контура

В частных домах или квартирах обогрев внутренних помещений производится газовыми или электрическими котлами. Расчет необходимой тепловой мощности выполняют в зависимости от размера обогреваемой площади. Считается, что на качественный обогрев 1 м2 потребуется 0,1м кВт тепловой энергии. В зависимости от климатических особенностей, щадящего режима работы этот показатель увеличивается до 1,3 кВт /м2.

Факторы, влияющие на мощность обогревательного котла:

  • Вид строительного материала ограждающих стеновых конструкций дома. Большая теплопроводность материала в сочетании недостаточной толщины наружных стен намного увеличивают тепловые потери и тогда работа котла с самой высокой мощностью будет неэффективной и неудовлетворительной.
  • Использование второго контура для нагрева воды. Если заранее предусматривается такая опция, выбирается более мощный тепловой генератор.
  • Вид топлива. Газовый котел считается более экономичным, однако его можно использовать только в местности, где проходит газопровод.
  • Циркуляция воды в системе обеспечивается насосом, предназначенным для оптимизации скорости горячей воды и ее обрата. Попутно решается проблема воздушных пробок, выдавливаемых постоянным потоком теплоносителя.

Как правильно выбрать размер труб для водопровода?

В процессе ввода воды в дом важно правильно выбрать размер используемых труб. Если он будет слишком маленьким, могут возникнуть несколько проблем:

  • вода может с шумом проходить по проложенным трубам;
  • внутри трубы образуется налет, который затрудняет продвижение воды.

Специалисты рекомендуют при выборе диаметра труб опираться на 2 основных показателя: скорость продвижения воды, а также общая длина трубопровода. Первый параметр обычно стандартен: вода движется примерно со скоростью 2 метра в секунду. Второй во многом зависит от площади дома и удаленности сантехнического оборудования.

Так, если планируемая длина трубопровода составляет до десяти метров достаточно будет использовать трубы диаметром 20мм, 10-30м – 25мм и свыше 30м – 32мм.

Соблюдение всех правил поможет справиться с вводом воды в дом собственными силами. Тем не менее, даже если сантехнику в дом будут заводить строители, нелишним будет проконсультироваться с сантехниками. Они расскажут, как лучше это сделать, и какие для этого использовать материалы

Важно сделать канализацию и воду на расстоянии не менее полуметра. Трубы, заводящие в дом воду, следует делать немного повыше, чтобы они не заливались в стяжку

Канализацию можно залить без проблем. К трубам же для воды может потребоваться подключить различные приборы: накопительный резервуар или насос. Если учесть все нюансы, то трубопровод даже организованный без привлечения профессионального сантехника прослужит долгие годы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
