Системы и схемы водяного отопления частного дома своими руками с теплотрассой

Бестраншейные способы укладки трубопровода

Существуют технологии прокладки трубопровода в грунте без устройства траншей.

Такие способы имеют целью:

  • уменьшить объёмы земляных работ – выигрыш во времени и затратах;
  • свести к минимуму ущерб инфраструктуре – меньше затрат на восстановление декоративных и дорожных покрытий, непредвиденных повреждений магистралей;
  • прокладывать трубы по прямой, не огибая препятствий малой степени сложности;
  • минимизировать ущерб от производства земляных работ окружающей среде.

На сегодняшний день в промышленности применяются следующие бестраншейные способы:

  • санация;
  • прокалывание.

Санация – это замена старых труб новыми, которая, в свою очередь, производится двумя способами: релайнингом и методом реновации.

Релайнинг основан на протяжке внутри рабочего трубопровода новой полимерной трубы меньшего диаметра с сохранением старой в качестве защитной оболочки.

Реновация – установка новой трубы взамен изношенной с разрушением старой, обломки которой также будут защищать новую магистраль от наружных повреждений.

Прокалывание (продавливание) — это соединение двух вырытых на нужную глубину котлованов проколом, выполненным на определённой высоте стенки.

Из перечисленных способов в быту исполним только метод релайнинга. В один конец старой трубы вставляют тросс и проталкивают его до выхода из другого конца. Затем к троссу крепят новую плеть и тянут его обратно. Возможность применения данного метода зависит от ряда факторов:

  • состояние просвета старого трубопровода;
  • диаметр новой трубы;
  • гибкость новой плети;
  • протяжённость ремонтируемого участка;
  • соотношение диаметров старого и нового трубопровода.

При благоприятном сочетании перечисленных факторов техническое исполнение монтажа новой трубы не представляет сложности. Однако всё это применимо к протяжке новой линии без теплоизоляции, а состояние утеплителя старой трубы вряд ли будет удовлетворительным. Так как утеплить трубы отопления внутри старой линии не представляется возможным, то применительно к обогреву метод теряет привлекательность.

Поэтому при устройстве трубопроводов отопления с заглублением в грунт в условиях частного жилья без рытья траншеи или, как минимум, альтернативной укладки трубы на грунт с засыпкой, не обойтись.

Сегодня по своей конструкции все системы отопления можно разделить на очень много типов и видов — классификация очень разнообразна и имеет множество параметров. Среди прочих выделяют и тип разводки.

Разводка может быть горизонтальной или вертикальной. В зависимости от выбранного типа укладки, состав схемы отопления может изменяться, но обо всем подробнее ниже.

Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация

Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

  • Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
  • Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
  • Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

Типы водяного отопления

Водяное отопление может быть двух типов:

  1. С естественной циркуляцией теплоносителя.
  2. С принудительной его циркуляцией.

Рассмотрим вкратце каждый из типов.

Естественная циркуляция

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.

Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.

Детально ознакомится с этой системой вы можете тут

Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно

Принудительная циркуляция

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.

Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.

Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.

Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.

Водяное отопление частного дома своими руками, прокладка теплотрассы

Теплотрасса – это магистральный трубопровод, который проложен от источника выработки тепла до конечного потребителя. Обычно такая система состоит из двух труб: по одной из них поступает тепло, по другой происходит отвод использованного носителя.

Утепление теплотрасс необходимо, ведь оно исключает теплопотери, что становится особенно заметно в холодные зимние месяцы.

Утеплитель для теплотрасс в виде скорлуп.

Современная изоляция для таких систем представлена такими утеплителями как:

  • Стекловолокнистый
  • Каучуковый
  • Базальтовый

В данной статье мы поговорим о видах утеплителей для теплотрасс.

Газовый, твердотопливный, жидкотопливный или электрический

Для бытовой эксплуатации используются 4 источника тепловой энергии (4 вида топлива):

Эффективность и критерии выбора энергосберегающих электрокотлов отопления

Резюмируя, если возле дома проведена газовая магистраль, мы рекомендуем не задумываясь выбирать газовый котел. Если же газовая магистраль отсутствует, выбирать стоит исходя из личных предпочтений к способу поддержания горения, доступности топлива в регионе, требованиям к автономности, стоимости котла и его монтажа.

Порядок проведения теплотрассы

Такие работы выполняются в несколько этапов:

  • проектирование отопительной системы,
  • подготовка участка под трубопровод,
  • монтаж отопительных труб.

Существует две технологии проведения теплотрассы:

Наружная (открытая) . Такой способ монтажа теплотрассы применим к тем случаям, когда расстояние между баней и домом минимально. Короткий наружный трубопровод не требует большого количества опор

При этом важно уложить его с учетом уклона для освобождения от воды и обеспечить качественное утепление.

Подземная (скрытая). Это наиболее распространенный метод укладки трубопровода для дома и дачи

Специалисты рекомендуют использовать для подземного монтажа полимерные трубы. Их укладывают в отрытую траншею на подушку из песка, а затем закапывают.

Важно учитывать, что точка закладки труб должна располагаться ниже уровня промерзания грунта для вашего региона. Определить ее можно в специальном справочнике

Минимально необходимая мощность котла для дома 100 кв. м

Требования к мощности зависят от теплопотерь дома, котел попросту должен восполнять их.

Для среднестатистического дома в климатической зоне Подмосковья с кладкой в 2 кирпича и высотой потолков 2,7 м теплопроизводительность рассчитывается из правила: 1 кВт мощности на каждые 10 м2 отапливаемой площади. Также мы рекомендуем закладывать запас мощности в 10-30% в зависимости от используемого вида топлива.

Например, минимально необходимая мощность котла для дома площадью 100 кв. м. = 10 кВт * 1,2 = 12 кВт.

Часто производители не выпускают версии мощностью 12 кВт, ограничиваясь 10 и 15 кВт-ными котлами, поэтому можно выбрать 14 или 15 кВт модель, но не более. Котлоагрегат слишком большой мощности будет более часто тактовать (вкл/выкл), что снижает его ресурс.

Стандартных упрощенных расчетов достаточно для более, чем 95% случаев. Если же дом хорошо утеплен, находится в крайней южной или северной точке страны, имеет высокие потолки или большую площадь остекления, производятся более точные расчеты. Осуществить их можно с помощью калькулятора ниже.

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

  • по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
  • в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Бестраншейные варианты укладки трубопровода

Есть технологии прокладывания трубопровода в грунте без устройства канав.

Эти методы имеют целью:

  • сделать меньше объёмы работ с землей – выигрыш во времени и затратах;
  • свести до минимума ущерб инфраструктуре – меньше расходов на возобновление декоративных и покрытий дороги, непредвиденных повреждений магистралей;
  • укладывать трубы по прямой, не огибая преград небольшой степени трудности;
  • уменьшить ущерб от производства работ с землей внешней среде.

Сегодня в промышленности используются следующие бестраншейные способы:

Санация – это замена устаревших труб новыми, которая, со своей стороны, выполняется двумя вариантами: релайнингом и способом реновации.

Релайнинг построен на протяжке в середине рабочего трубопровода новой полипропиленовой трубы с меньшим диаметром со сбережением старой в качестве оболочки защиты.

Реновация – установка новой трубы вместо износившейся с разрушением старой, обломки которой также будут оберегать новую магистраль от наружных повреждений.

Прокалывание (продавливание) — это соединение 2-ух вырытых на необходимую глубину котлованов проколом, сделанным на определённой высоте стены.

Из указанных способов в бытовых задачах и целях исполним только способ релайнинга. В один конец старой трубы вставляют тросс и проталкивают его до выхода из иного конца. Потом к троссу закрепляют новую плеть и тянут его обратно. Возможность использования этого способа зависит от нескольких моментов:

  • состояние просвета старого трубопровода;
  • диаметр новой трубы;
  • гибкость новой плети;
  • протяжённость ремонтируемого участка;
  • соотношение диаметров старого и нового трубопровода.

При благоприятном комбинировании указанных факторов техническое выполнение монтажного процесса новой трубы не представляет трудности. Однако это все применимо к протяжке новой линии без тепловой изоляции, а состояние материала для утепления старой трубы навряд ли будет хорошим. Так как сделать теплее отопительные трубы в середине старой линии возможным не представляется, то касательно к обогреву способ теряет притягательность.

Благодаря этому при устройстве трубо-проводов теплоснабжения с углубляющим в почву в условиях приватного жилья без выкапывания канавы или, как минимум, альтернативной укладки трубы на грунт с засыпкой, вряд ли можно обойтись.

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Какой использовать теплоноситель: свойства воды и антифриза

Вопрос, какой теплоноситель лучше, сложен. С одной стороны водяное отопление в частном доме не требует затрат. Если дом отапливается зимой, его используют, то трубы прослужат много лет. Если в системе нет воздуха, коррозии не удастся привести трубы в негодность. С другой стороны, антифриз долго разогревается, но он и остывает дольше. А это плюс.

Антифриз для отопительной системы – довольно дорогое удовольствие

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Выбор теплоносителя зависит от степени утепленности дома. Если термоизоляция выполнена по правилам, лучше использовать воду – это дешевле. Если же жилище не утеплено должным образом, придется тратиться на дорогостоящий антифриз. В этом случае при использовании воды будет перерасход топлива или электричества – топить нужно постоянно.”

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

  1. Объем отапливаемых помещений.
  2. Климатические особенности региона.
  3. Толщина наружных стен.
  4. Наличие теплоизоляции основных конструктивных элементов здания.
  5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

  • полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
  • металлопластик;
  • сшитый полиэтилен;
  • полиэтилен с добавками PE-RT;
  • медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Разводка

Установка в дом отопления  — водоснабжения начинается с выбора схемы разводки инженерных систем.

ХВС

Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).

Разводка может быть:

ИзображениеОписание

Тройниковая разводка типична для зданий советской постройки

Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор.

Коллекторный шкаф на водоснабжении

Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто.

ГВС

Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.

Подача ГВС с рециркуляцией от бойлера косвенного нагрева

Отопление

Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.

Кроме того, разводка отопления может быть:

ИзображениеОписание

Классическая «ленинградка»: батареи подключены параллельно единственному розливу

Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами.

Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами.

Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них

Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное.

Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла.

Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей.

Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок

Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры.

Схемы подключения радиаторов

Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.

ИзображениеОписание

Одностороннее подключение — для умеренного количества секций

Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам.

Диагональное подключение к двум розливам

Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций.

Подводки подключены только к нижнему коллектору радиатора

Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель.

Подключение радиатора

  1. В каких случаях используется боковое подключение радиатора к подводке, а когда двухстороннее нижнее или диагональное?

Боковое оправдано при длине радиатора не более 10 секций. Если секций больше, дальний от подводки край прибора будет заметно холоднее ближнего. Проблема решается двухсторонним подключением.

Диагональное подключение обеспечивает несколько большую теплоотдачу прибора в штатном режиме. Зато двухстороннее нижнее подключение гарантирует работу прибора без стравливания воздуха: воздушная пробка будет вытеснена в верхний коллектор, а теплоноситель станет циркулировать через нижний. Каждая секция будет прогрета по всей высоте за счет собственной теплопроводности.

Возможные схемы подключения радиатора.

Засыпка траншеи

К засыпке траншеи приступают после проверки системы отопления в действии — если опрессовка контура выявит дефекты в его герметичности, необходимо будет их устранять.

Засыпка траншеи – ответственный этап работ, от правильности выполнения которого зависит равномерность распределения нагрузок и долговечность участка трубопровода в земле.

Засыпку траншеи начинают с укладки мягкого пластичного грунта по бокам трубы (в пазухи). Выполняется это равномерно по всей длине трубопровода, не допуская его смещения в стороны. Уложенный по бокам грунт тщательно уплотняется, после чего из этого же материала выполняется засыпка трубопровода защитным слоем не менее 15 см по всей ширине и длине траншеи согласно требованиям СНиП. Уплотнение этого слоя выполняется в меньшей степени – это необходимое условие формирования над трубой прочного защитного свода из грунта, опирающегося в большей степени на пазухи по бокам трубы.

После окончания уплотнения защитного слоя траншею засыпают полностью грунтом, вынутым при рытье, удаляя из него крупные камни. Засыпку необходимо выполнять равномерно по всей длине траншеи, не допуская образования участков трубы с большой разницей в вертикальной нагрузке от грунта.

Равномерно растущая нагрузка от засыпки будет принята в большей степени защитным грунтовым сводом над трубой, а остаточная величина усилия на сжатие для трубы не страшна – она рассчитана на него.

Если же траншею заполнять отдельными участками, то разница в вертикальной нагрузке на засыпанный и открытый сегменты трубопровода приведёт к возникновению усилий на разрыв, которым труба сопротивляется хуже.

Как подключить

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

  1. Подготовка системы, слив теплоносителя.
  2. Определение места врезки.
  3. Приваривание отводов к отходящему от котла трубопроводу.
  4. Нарезание резьбы и установка запорной арматуры.
  5. Приваривание обводного трубопровода котла.
  6. Подключение аккумулятора.

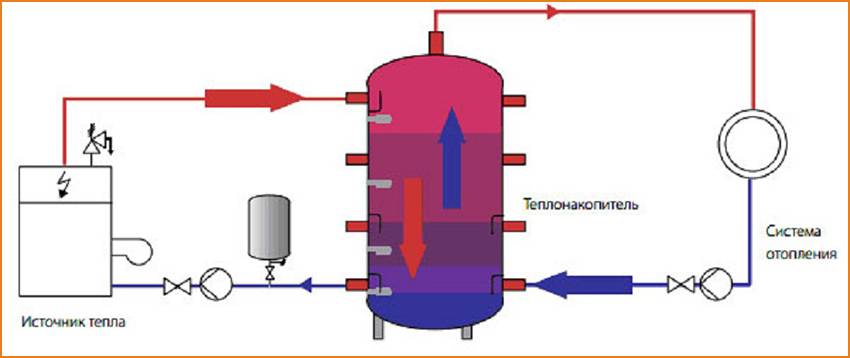

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

  1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
  2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
