Способы монтажа водяного теплого пола без стяжки

Как сделать без бетонного крепления?

Монтаж системы тёплого водяного пола без бетонной стяжки состоит из нескольких последовательных этапов. Прежде чем приступать к процессу укладки, необходимо определиться, какие материалы для этого понадобятся, и рассчитать их количество, а также подготовить специальный инструмент, который будет нужен для выполнения работ.

Какие понадобятся материалы и инструменты?

Перед укладкой системы без стяжки понадобится ряд специальных инструментов. Так как бетон в данном случае не используется, то и инструментов нужно минимум. Это:

  • кисти для нанесения клея;
  • нож для резки матов;
  • набор ключей для крепления пластиковых труб в систему водоснабжения дома.

Расчёт

Расчёт состоит из нескольких этапов:

  1. Во-первых, нужно посчитать площадь помещения, чтобы выяснить количество панелей матов.
  2. Во-вторых, рассчитать нужную длину труб. В данном случае есть 2 варианта:
    • Воспользоваться онлайн-калькулятором расчёта длины шлангов для системы отопления.
    • Рассчитать всё это на бумаге самостоятельно. Для этого нужно разработать схему расположения труб по спирали — от центра к краям или слева направо (от стены к стене). Расстояние между трубами должно быть в среднем от 10 до 30 см. Это уже зависит от температуры воды, подаваемой в систему. В идеале пол должен нагреваться до 23–27 градусов.

Варианты укладки и монтажа

Вариантов укладки шлангов есть несколько. Смысл трубопровода заключается в организации циркуляции воды от нагревателя. Это похоже на кровеносную систему человека, где кровь идёт по артериям от сердца, отдавая кислород. А возвращается к сердцу обеднённая, но уже по венам. Так и горячая вода отдаёт своё тепло, проходя по полу в своей непрерывной циркуляции и наполняя комнату тёплом.

Уложить шланги можно:

  1. Змейкой – от нагревателя вдоль одной из стен и затем от стены к стене обратно к нагревателю.
  2. Двойной змейкой – шланги с горячей и остывшей водой укладываются зигзагом от стены к стене, но параллельно друг другу.
  3. Улиткой — шланг укладывают от середины помещения по спирали. При этом укладывать его нужно от середины шланга.
  4. Угловая змейка или комбинированный способ.

Выбор способа укладки зависит от размера и геометрии помещения.

Прочитав инструкцию к водяному тёплому полу и имея элементарные знания в ремонте и строительстве, любой человек сможет уложить маты и трубы самостоятельно. Однако нужно иметь в виду особенности монтажа системы отопления. Они были выработаны профессионалами: знание этих правил облегчает укладку и эксплуатацию системы.

Совет Один из первых советов любого мастера — необходимость гидроизоляции под тёплым водяным полом. Об этом ни в одном руководстве не говорится. Но в шлангах протекает горячая вода, существует приличный шанс, что когда-то она начнёт сочиться на стыках.

Чтобы она не уходила через перекрытия к соседям на нижние этажи или в подвал частного дома, нужно делать гидроизоляцию. Её выполняют из полиэтиленовой плёнки, гидроизоляционных жидких средств или простого битума.

Маты при укладке нужно фиксировать клеем. Системы боковых фиксаторов достаточно, чтобы плиты держались на основании ровно и прочно. Но плиты в углах и вдоль стен цепляются только тремя или даже двумя сторонами — лучше их приклеить. Это упростит монтаж труб — плиты не будут скользить или приподниматься.

Перед монтажом финишной отделки (ламината или другого покрытия) необходимо испытать водяной пол, включив его на несколько часов в режиме обогрева. Это позволит найти места утечки воды и устранить их.

Водяной пол под ламинат

В данной статье мы расскажем, как правильно провести эту процедуру самостоятельно и рассмотрим преимущества использования водяного покрытия.

Особенности укладки под ламинат

Укладка водяного пола под ламинат имеет свои недостатки. Это связано с определенными свойствами материала:

  1. Деформация. Дело в том, что ламинат может деформироваться из-за смены температуры. Во избежание этого необходимо выбирать соответствующее покрытие. Так, для водяного пола нужен влагоустойчивый и защищенный от механического воздействия ламинат. Марка покрытия не должна быть меньше 32-х, а тепловое сопротивление не должно превышать показатель 0,15 м² K/Вт. Таким образом, вы обеспечите высокий срок эксплуатации покрытия.

Таким образом, водяные теплые полы под ламинат являются допустимым решением, однако понадобится выбрать качественный материал и соблюдать определенные правила во время работы и эксплуатации.

Учитывайте, что в инструкциях указано, для какого типа нагрева можно использовать ламинат. Для водяного пола нельзя применять покрытие, разработанное для электрического подогрева.

Эффективность нагревания водяного пола

Использовать ламинат для поддержания температуры в помещении – не самый хороший выбор. В случае ошибки при покупке покрытия вы рискуете не только значительно уменьшить срок эксплуатации, но и нанести вред своему здоровью. Но если все-таки решено использовать ламинат, понадобится соблюдать определенные правила во время работы.

В целом, водяной теплый пол под ламинат способен обеспечить приемлемое отопление всего помещения. Покрытие довольно быстро нагревается и неплохо удерживает температуру. При этом толщина пола небольшая, особенно в сравнении с плиткой.

К тому же при желании вы без труда сможете установить паркетную доску или массив. Средней температуры нагрева около 28 °C будет вполне достаточно для поддержания комфорта в комнате.

Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Чем заливать водяной пол

Для укладки ламината необходима идеально ровная поверхность.

Способов выравнивания существует достаточно много, однако не все они подходят для теплого пола.

Возможной причиной скрипа во время ходьбы может быть неправильно выровненное основание перед установкой покрытия.

При выборе смеси для заливки поверхности необходимо учитывать следующие нюансы:

  1. Тепловая нагрузка. Цементная смесь во время резкой смены температурного режима может растрескаться и прийти в негодность. Так что для стяжки понадобится использовать специальные добавки – пластификаторы.
  2. Ровное покрытие. Ламинат крайне требователен к поверхности. Многие новички пытаются выровнять основание с помощью клеевых растворов для плитки. Но этот слой со временем отстает от стяжки, что значительно уменьшает срок эксплуатации покрытия.
  3. Теплопроводность. Для приемлемого обогрева помещения цементный раствор должен иметь повышенный показатель теплопроводности. Этот фактор довольно сильно влияет на эффективность применения ламината или паркета.

Все эти нюансы объясняют, почему зачастую рекомендуют использовать уже готовые смеси для укладки ламината. Ведь изготовить такой раствор своими руками, чтобы он соответствовал всем заявленным техническим характеристикам, практически невозможно.

Возможные ошибки при монтаже

Как видите, теплый пол под ламинат на бетонный пол – хоть и не лучшее решение, однако вполне оправданное. Если придерживаться рекомендаций и правил, вы создадите качественное покрытие, которое прослужит долгое время.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

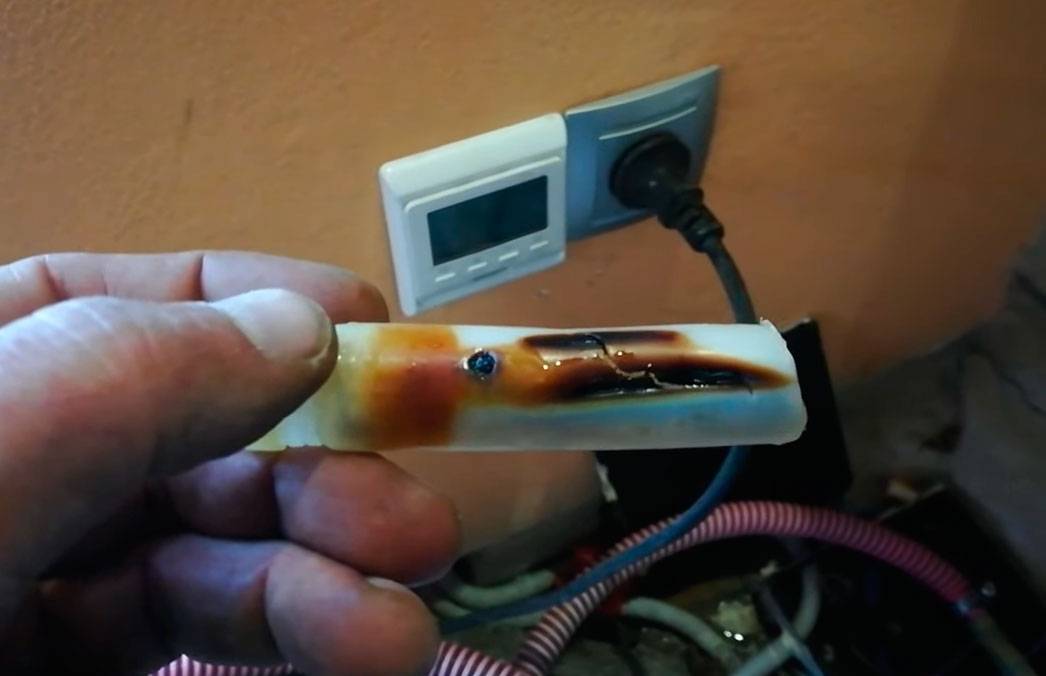

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Неправильно подключённые трубы водяного тёплого пола к коллекторам

Мне неоднократно встречались такие ошибки и я сам пару раз из-за невнимательности так делал. Перепутаешь трубы тёплого пола на коллекторе и потом мучаешься с настройкой тёплого пола. Причём настроить тёплый пол, где трубы перепутаны местами, скорее всего, не получится.


При подключении труб теплого пола к коллектору нужно быть внимательным

Я один раз неделю реально понять не мог, что не так. Утром одна часть пола работает, вечером другая, потом, вообще, циркуляции нет…

Эта ошибка делается из-за спешки или невнимательности.

То же самое если нарушена последовательность подключения труб тёплого пола к коллектору, например, подача петли на втором контуре, а обратка на четвёртый контур приходит.

Сбалансировать эту систему просто нереально.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Когда монтируют теплый пол без стяжки?

Легкий водяной теплый пол без стяжки является предпочтительным только в некоторых случаях. Его устанавливают в помещениях с невысокими потолками. Если в такой комнате уложить водяной пол в стяжку, небольшое помещение станет еще меньше. Высота комнаты сократится приблизительно на 10-15 см.

В некоторых случаях дизайн интерьера не позволяет сократить высоту потолков. В этом случае также отдают предпочтение системе прокладки труб без стяжки. Такое решение станет идеальным выходом для хозяев деревянного дома. На такие перекрытия нельзя укладывать тяжелую стяжку. Ее вес будет воздействовать на деревянные поверхности, постепенно разрушая их. Сухая система весит в разы меньше.

Следует сказать, что стяжка нуждается в правильной заливке. Если хозяева дома делают ремонт самостоятельно, но никогда раньше не создавали бетонные основания, это может вызвать ряд проблем. Стяжка должна высыхать при определенных условиях. Ее нужно постоянно увлажнять. В деревянном доме это приведет к появлению грибка, который будет разрушать стены.

Также следует сказать, что бетонные стяжки набирают прочность в течение 1 месяца. Жить в доме в это время нельзя. Если же нужно провести ремонт быстро, сухой вариант монтажа водяного пола станет идеальным решением. Не нужно будет длительное время ждать, пока система наберет прочность, полностью просохнет.

Особенности укладки теплого пола под плитку

Большинство людей на кухне, в ванной и в коридоре, в виду практичности, в качестве напольного покрытия используют керамическую плитку. Это действительно очень удобно, этот материал прост в уходе, достаточно долговечен и надежен. Однако есть один неприятный момент – зимой хочется, чтобы все было теплым, а вот когда после принятия горячей ванны приходится становиться ногами на холодную плитку, мало кому это доставляет удовольствие. Поэтому верное решение – установить теплый водяной пол под плитку. Тем самым вы сможете сэкономить деньги из своего семейного бюджета на отоплении, и к тому же, все помещение будет при этом равномерно прогреваться.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

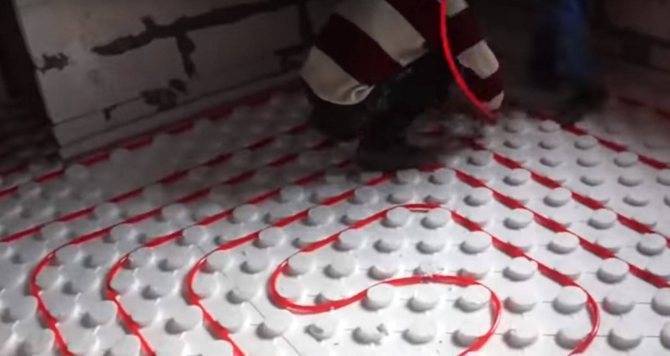

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

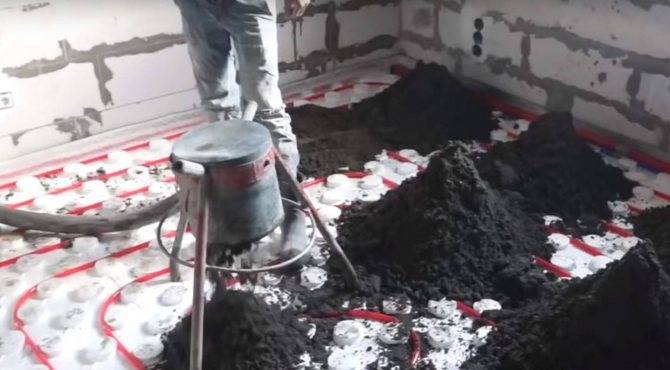

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

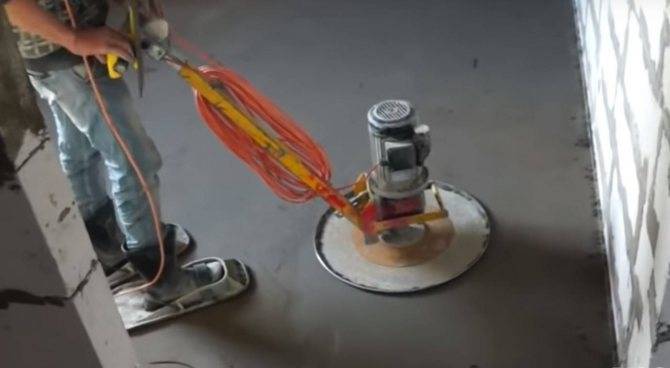

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Нужен ли утеплитель под теплый пол (конкретный случай)

Уважаемые спецы! Перелопатив кучу веток про теплые полы так и не решил для себя один вопрос. Класть ли утеплитель под стяжку или нет. Схема дома приведена ниже на рисунке.

Дом одноэтажный из керамзитобетона, фундамент свайный, двадцати с лишним лет от роду. Никуда не шевелится и не движется. перекрытия все ЖБ плитами. Через год планируется дополнительное наружное утепление. Подполье сделано с возможностью хранения там овощёв и прочих даров природных. Для этого посередине вкопана квадратная бетонная емкость. Между стенами этой емкости и периметром дома просто земля. От земли до перекрытий примерно 90 см, ну и высота самой емкости где-то метр с лишним. Этой зимой дом отапливался чисто “для поддержки штанов” тремя электро ТЭНами по 1.5 киловатта, окна местами без стекол, снаружи были забиты пленкой, но даже при -38 на улице в доме держалось +12. А вот в подполье был конкретный минус. Стены цоколя покрылись шапкой инея, вода в бетонной емкости замерзла уже при небольших морозах. Скорее всего было это связано с плохо закрытыми продухами и местами просевшей землей под стенами

Вот и возникли у меня вопросы. Первый хватит ли на дом отопления чисто теплыми полами (хотя думаю что хватит). И нужно ли отделять стяжку теплого пола от ЖБ плиты. Идея с плитой как теплоаккумулятора-низкотемпературного излучателя мне с одной стороны нравится (один раз нагрел и потом только поддерживаешь), но не будет ли потом слишком тепло в подполе. Хотелось бы услышать ваши мнения.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

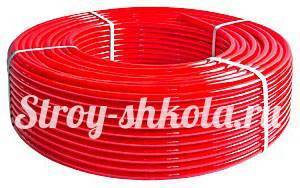

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Виды и преимущества пола без стяжки

Водяной теплый пол без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются — деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.

Сделать теплый водяной пол, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:

  1. Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
  2. Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.

Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.

Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал — гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.

Еще один современный материал — полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.

При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена — она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.

Преимущества теплого пола без стяжки в следующем:

  1. Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
  2. Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
  3. Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
  4. Может быть уложен на любое основание;
  5. Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.

Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.

Инструмент и расходные материалы

Для укладки пирога вам понадобятся:

  1. Канцелярский нож;
  2. Рулетка;
  3. Пассатижи.

Для монтажа крепежа под трубы (в зависимости от типа крепежных элементов):

  1. Перфоратор;
  2. Дрель;
  3. Шуруповерт;
  4. Крестовая отвертка.

Монтаж металлических труб потребует:

  1. Трубогиб;
  2. Труборез;
  3. Сварочный аппарат малой мощности;
  4. Припой;
  5. Флюс;
  6. Опрессовочный инструмент;
  7. Набор для развальцовки (возможно).

Для укладки пластиковых труб нужно:

  1. Труборез;
  2. Инструмент для опрессовки труб;
  3. Аппарат для пайки труб (в зависимости от типа труб);
  4. Клей и активатор (в зависимости от типа труб).

Для монтажа и сборки коллектора, подключения манометров, контроллера. Терморегулятора и насоса необходим:

  1. Набор гаечных ключей;
  2. Набор плоских и крестовых отверток;
  3. Фум-лента;
  4. Герметик.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
