Что учитывать при выборе лотков для отвода воды

Рекомендации по монтажу водоотводных лотков

Устройство водоотводов является ответственной операцией, так как подобная дренажная система располагается почти всегда на сложном грунте, содержащем иногда супесь, а иногда плодородную почву, не обеспечивающих достаточно надежной опоры. Кроме того, подобного типа грунт может промерзать зимой на глубину до полутора метров. А это означает, что возникающие деформации пучения будут стремиться вытолкнуть лоток из почвы.

Поэтому необходимо:

  1. Подбирать лотки, учитывая их пропускную способность, а также ежемесячные и ежесуточные нормы осадков, характерные для данной местности, увеличивая их на четверть.
  2. Выбирать лотки (их конструкцию и материал их изготовления) с учетом места расположения водостока.
  3. Располагать желоба с минимальным уклоном на погонном метре водоотводящей системы равном 10 мм.
  4. Монтировать лотки, используя подсыпку из песчано-гравиевой смеси (а лучше из щебня) толщиной 10 см (или более).
  5. Отдавать предпочтение использованию решеток из нержавейки, что упрощает монтаж водоотводящей системы, одновременно продлевая ее срок службы.
  6. Устанавливать в водоотводящей системе пескоуловители, чтобы защитить ее от заиливания.
  7. Фиксировать решетки с использованием винтовых замков.

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

  • Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
  • Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
  • Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
  • Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
  • Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
  • Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.


Основные преимущества бетонных лотков для воды:

  • Полная водонепроницаемость.
  • Высокий уровень стойкости к разным агрессивным воздействиям.
  • Усиление металлов, что повышает прочность.
  • Стойкость к перепадам температур, морозу и жаре.
  • Способность принимать и отводить большие объемы воды.
  • Стойкость к механическим повреждениям, вибрации.
  • Эстетичный вид.
  • Простой и быстрый монтаж.
  • Длительный срок эксплуатации.
  • Сравнительно невысокая стоимость.
  • Универсальность применения лотков для самых разных систем.
  • Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
  • Экологическая чистота и безопасность в эксплуатации.
  • Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Литье из пластика: производственные этапы, стоимость продукции

Изготовление деталей из пластика и пластмасс подразумевает следующие этапы:

  1. Подготовка. Первым делом создают объемную модель заготовки, создают прототип и приступают к проектированию и выпуску пресс-формы. При удачной тестовой отливке переходят к следующему этапу.
  2. Основной этап. Разогретый состав подают в пресс-форму под высоким давлением, а затем охлаждают.
  3. Выдача изделия. Затвердевшую заготовку извлекают из формы путем размыкания.

Стоимость работ формируется под влиянием ряда факторов. Это сложность заготовки, используемый вид пластмасс, объем партии. Как правило, серьезные вложения требуются лишь на подготовительном этапе. В дальнейшем ситуация меняется – чем большее количество деталей будет произведено в цеху, тем ниже конечная цена для потребителя.

Решение доработки типового лотка для обустройства поворота.

При повороте водоотводного канала из расчета не более 3? на каждые 2 метра (или 3? на каждые 4 метра для лотков ВодоВод-300 и ВодоВод-500), лотки укладываются со смещением стыков в сторону поворота.

Для поворота водоотводного канала на угол 30-45гр при заданном участке от 2,0 до 30,0 метров, требуется вырезать поворотный сегмент у края лотка.

Для выреза сегмента используется пила ручная или инструмент с отрезным абразивным диском. (Соблюдайте технику безопасности. Используйте очки и респиратор. Стеклопластиковая пыль легко проникает в дыхательные пути.)

Для нанесения разметки заданного угла поворота используйте данные таблицы:

Таблица размеров для нанесения разметки резки поворотного сегмента

Обозначение W F1 F2 α˚ Обозначение W F1 F2 α˚
мм мм мм мм мм мм
ВодоВод-500 450 120,5 120,5 30

˚

ВодоВод-500 450 186,4 186,4 45

˚

ВодоВод-750 480 128,6 128,6 30

˚

ВодоВод-750 480 198,8 198,8 45

˚

ВодоВод-1000 620 166,1 166,1 30

˚

ВодоВод-1000 620 256,8 256,8 45

˚

ВодоВод-1250 620 166,1 166,1 30

˚

ВодоВод-1250 620 256,8 256,8 45

˚

Закрепите стыки лотков саморезами. Для крепежа используйте стеклопластиковые монтажные пластины вырезанные из остатков выпавших сегментов лотка. Размеры монтажных пластин не регламентированы. От краев пластин и лотков до центра самореза должно быть расстояние не менее 20мм. Минимальное количество монтажных пластин 3-три штуки. Две из них устанавливаются в верхней части бортов, а 1-одна в нижней точке.

Стыки лотков можно герметизировать монтажной пеной.

Монтаж водостоков крыши – водосточных желобов и труб

Выполнить монтаж водосборных подвесных желобов и водосточных труб на крыше вполне по силам застройщику самостоятельно.

Три способа установки кронштейнов для крепления подвесного желоба.

Для качественного монтажа водостоков необходимо:

  • Внимательно изучить инструкцию производителя по монтажу водосточной системы и тщательно выполнять рекомендации, изложенные в руководстве.
  • Кронштейны для желобов и держатели для труб устанавливать на расстоянии не более указанного в руководстве по монтажу. Обычно шаг кронштейнов для желобов 0,35-0,5 м.
  • Обязательно обеспечивать уклон желобов в направлении водосточной трубы 0,5 – 2% (5 – 20 мм. на 1 м. длины желоба). При таком наклоне желоба будут сами очищаться

    потоком дождевой воды. Минимальный уклон желоба не менее 0,2% (20 мм. на 10 метров длины).

  • Край желоба должен располагаться, как минимум, на 3 см. ниже плоскости кровли, иначе сползающий с крыши снег будет повреждать желоб
  • Наружный край желоба необходимо размещать от свеса кровли на расстоянии 1/2 — 2/3 ширины желоба, тогда вода всегда будет попадать в желоб
  • На крутых скатах крыши выполнить два последних условия бывает невозможно. В этом случае для защиты от снега обязательно устанавливают на крыше барьеры

    для его задержания.

  • Наружный край желоба располагают чуть ниже внутреннего, тогда вода, переливающаяся через край желоба при сильном дожде, не попадет на фасад.
  • При монтаже желобов в местах соединений выдерживайте тепловые зазоры, рекомендованные производителем водосточной системы. Желоба и трубы при изменении температуры должны иметь возможность свободно двигаться

    — не зажимайте их сильно в местах крепления.

Чтобы сползающий с крыши снег не повредил желоб, его край должен быть расположен на 3 см. ниже кровли.

Детали водосточной системы из ПВХ пластика соединяются между собой через резиновые уплотняющие прокладки или склеиваются.

При сборке системы необходимо учитывать наружную температуру воздуха в момент монтажа. При температуре ниже — 10оС пластик становится хрупким. Кроме того, при резке желобов следует корректировать их длину с учетом последующего изменения линейных размеров при колебаниях температуры.

Желоб при температурных колебаниях изменяет свою длину, перемещаясь по резиновым уплотнителям в местах соединений.

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время. Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая

На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.

Стоимость лотков для отвода воды

Цена на лотки для ливневой канализации меняется в зависимости от материала их изготовления, длины, сечения, ширины, нагрузки и фирмы-изготовителя, региона России. Средняя стоимость водоотводных желобов для ливневки:

Наименование лоткаДлина секцииВнутреннее сечениеЦена (руб.)
Лоток полимерный водоотводный Standart1000 мм60 мм290 руб.
Лоток водоотводящий Standart1000 мм160 мм440 руб.
Желоб полимерный Standart2000 мм200 мм720 руб.
Лоток полимерный Max с чугунной решеткой1500 мм220 мм1100 руб.
Желоб водоотводящий полимерный с решеткой из чугуна2000 мм101 мм1200 руб.
Лоток бетонный Standart с чугунной решеткой1000 мм140 мм930 руб.
Желоб ЖБИ Standart с оцинкованной решеткой1000 мм140 мм1660 руб.
Лоток из бетона Standart с чугунной решеткой1000 мм165 мм1670 руб.
Полимербетонный желоб1000 мм140 мм870 руб.
Ж/б лоток водосборный ЛВС1000 мм300 мм840 руб.
Лоток водоотводный бетонный Стандартпарк1000 мм140 мм370 руб.
Композитный лоток «Эколот» для РЖД4080 мм500 мм8 500 руб./погонный метр
Желоба «Биолот» композитные2480 мм750 мм9500 руб./метр погонный
Лоток композитный Эколот2080 мм1000 мм9000 руб./метр погонный

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

  • исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
  • исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Чугунные лотки

В производстве чугунных лотков используется две марки чугуна:

  • чугун с пластинчатым графитным зерном;
  • чугун со сферическим графитным зерном.

Поскольку такой материал, как чугун, имеет очень хорошую устойчивость перед продольными и поперечными нагрузками, изделия из него используют в местах, где на них будут приходиться большие усилия. Обычно чугунные лотки устанавливаются на взлетно-посадочных полосах, на стоянках грузовых автомобилей и прочих участках: использование лотков из чугуна на частных земельных участках не оправдывается с финансовой точки зрения.

Габариты типовых чугунных изделий:

  • длина – не более 0,5 м;
  • ширина – не более 0,2 м;
  • толщина решетки – от 0,05 м;
  • внутренний диаметр – от DN 100.

Правила монтажа

Укладка пластиковых лотков не предполагает каких-либо специфических нюансов, поэтому технология выполнения монтажа довольно проста даже для простого обывателя, не имеющего практического опыта обустройства системы отводы влаги. В первую очередь, следует подробно изучить схему устройства водоотвода и выполнить необходимые замеры. Пластиковые лотки подбираются с учетом типа грунта, где предполагается установка изделий.

Определившись с особенностями среды, где будет эксплуатироваться конструкция, уже станет достаточно просто подобрать необходимый размер лотка и нужный уровень пропускной способности продукции.

Для проведения монтажа потребуются следующие изделия и инструменты:

  • лотки с решетками;
  • бетонный раствор;
  • лопата и ножовка;
  • пила, молоток, акриловый герметик.

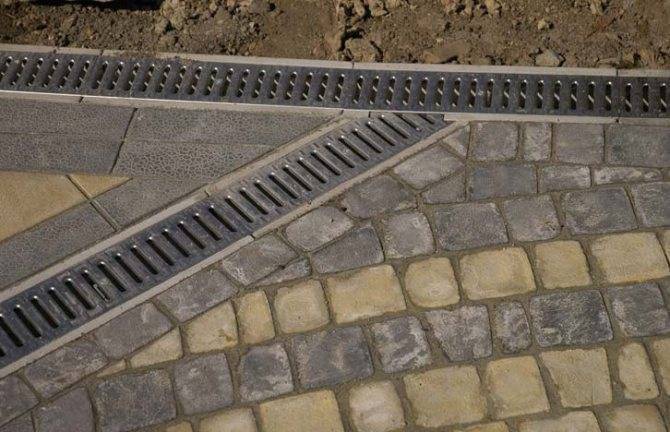

Чаще всего систему водоотвода устанавливают по периметру здания, расположенного на территории, однако, это совсем необязательно. Приступая к рытью траншеи, стоит учитывать необходимость создания бетонной подушки на дне. При укладке лотков необходимо учесть, что решетка должна располагаться немного ниже уровня основания, примерно на 5–6 см. После выполнения работ по созданию траншеи, в ней заливается подушка из бетона, высота которой должна составлять не менее 10 см.

Водоотводные лотки укладываются в центре канала, закрываются решетками и обтягиваются пленкой для того, чтобы убрать лишний бетон по краям. Между лотком и стенками каналов отливают опоры из бетона. На угловых стыках элементов образующиеся зазоры в креплениях обрабатываются при помощи герметика.

При обустройстве системы водоотвода, над которой впоследствии будет уложен асфальт, все каналы стоит укрыть ДВП. При проведении регулярной чистки и осмотра системы отвода влаги грамотно обустроенная конструкция сможет прослужить не одни десяток лет.

О том, как установить водоотводные пластиковые лотки своими руками, смотрите в следующем видео.

Обзор цен

Цена на бетонные водоотводные лотки с решеткой зависит от их объема и типа (например, ЛВ-900 sir будут стоить дороже, чем ЛВ-300). Самыми дорогими считаются телескопические, т. к. способны за короткий промежуток времени устранить большое количество воды. При этом наиболее доступные – это прикормочные или придорожные.

ГородСтоимость лотков SUPER Maxi DN-110 (500х140х60), рубли
Воронеж160
Краснодар163
Москва170
Нижний Новгород165
Санкт-Петербург165
Сочи165
Хабаровск163
Якутск160

При покупке внимательно читайте сертификат качества, по фото будет сложно определить эффективность отдельных лотков, кроме того, нужно обязательно проверять изделия на наличие трещин и различных зацепок. В дальнейшем они могут стать причиной снижения эффективности дренажной канализации.

Лотки для ливневой канализации: критерии выбора

На современном строительном рынке представлено большое количество разновидностей желобов для устройства системы отвода воды с территории.

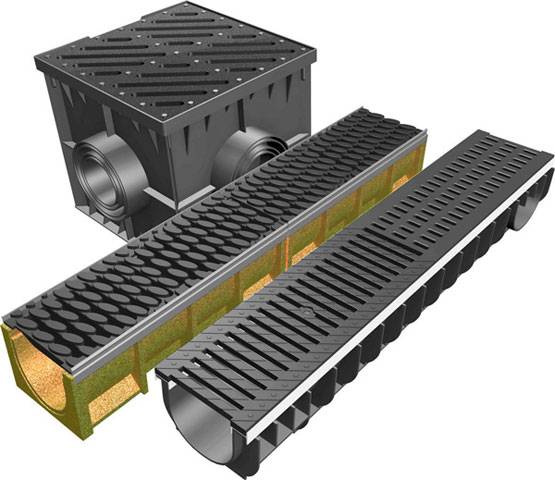

Виды водоотводных лотков

При покупке необходимо обращать внимание не только на размер водоотводных лотков, но и на следующие характеристики:

Материал изготовления – один из важнейших параметров, от которого напрямую зависит не только цена, но и простота транспортировки и монтажа, а также скорость обустройства системы, что иногда является очень важным.
Наличие заводского уклона для стока воды – устройство водоотводного лотка с уклоном сослужит хорошую службу там, где необходимо обеспечить отвод воды на ровном участке, а также там, где нет возможности создать уклон искусственно.
Качество пазов для соединения желобов между собой – от этого параметра зависит герметичность всей системы, если лотки будут неплотно соединяться между собой, то часть воды будет уходить в грунт. К слову, при монтаже пластиковых водоотводных лотков возможно использование специальной защелки, которая служит для повышения надежности соединения желобов между собой.

Кроме того, стоит обращать внимание на главный декоративный элемент системы – решетку. Она должна не только привлекательно выглядеть, но и эффективно выполнять свою основную функцию, то есть защищать систему от попадания в нее мусора

Для этого решетка должна обладать мелкоячеистой структурой.

При выборе решетки для водоотводных лотков необходимо ориентироваться на класс допустимой загрузки, который они выдерживают

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

  • выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
  • определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
  • выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
  • на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

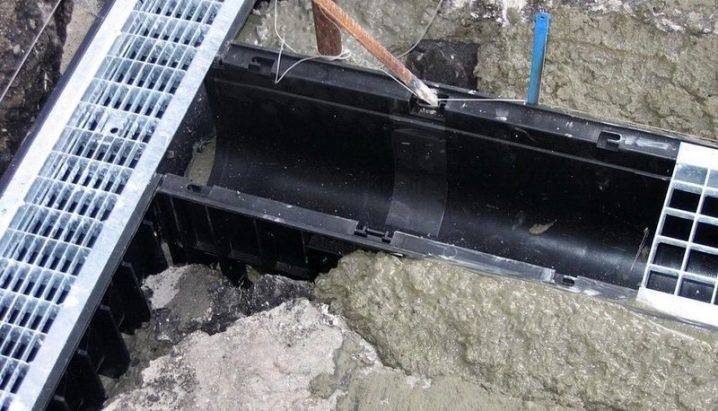

Установка пластиковых водоотводных лотков

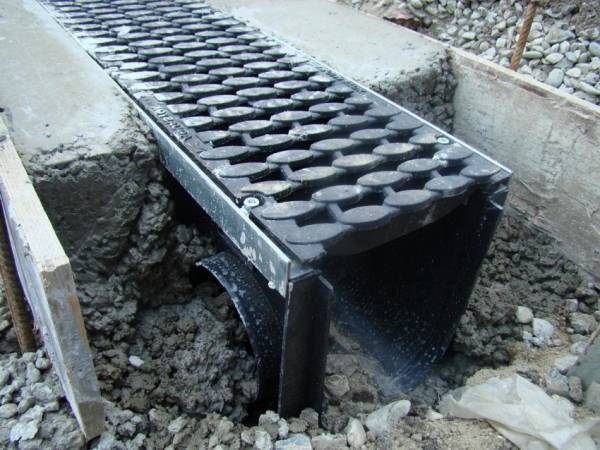

Бетонный лоток с чугунной решеткой для системы ливневого водоотвода
