Этапы монтажа своими руками
Монтаж водопровода из полиэтилена, полипропилена или ПВХ своими руками сложностью не отличается. Вначале делают наружную часть магистрали с подключением напорного устройства, затем внутренний участок.
Для проведения работ сложной техники не потребуется, весь инструмент есть в домашних мастерских: труборез и лопата для наружных работ, а также пресс-клещи для обжима втулок, надевающихся на трубу. Если соединение будет идти при помощи горячей сварки, потребуется аппарат для пайки труб и насадки к нему. Из материалов помимо труб и фитингов могут пригодиться фум-лента, герметик, прокладки.
Установку внешней сети проводят так:
- Выкапывают неширокий ров глубиной до уровня промерзания плюс 0,5 метра.
- На дне обустраивают подушку из утрамбованного карьерного либо речного песка.
- Равняют дно с наклоном 20–30 мм на каждый метр.
- Утепляют часть трубопровода, уложенную выше уровня промерзания до ввода в фундаментное основание.
- Устанавливают трубу и засыпают чистым песком без глинистых вкраплений.
Там, где магистраль нужно закрепить к стенке, используют специальные клипсы. К трубам из полипропилена не применяют жесткую фиксацию – необходимо, чтобы они могли спокойно перемещаться при расширении под действием перепадов температур. Клипсы устанавливают с шагом 1–2 м между ними.
Если требуется закрепить трубный отрезок большого сечения либо массы, для надежности следует воспользоваться хомутами.
При внешней прокладке трубы сквозь стенки и потолочное перекрытие пропускают в гильзах – чехлах из негорючего материала, которые заполняются уплотнителем, к примеру, минеральной ватой. Это необходимо для снижения шума при прохождении жидкости. Допускается обрезание гильзы по уровню стен и потолка, но она должна выдаваться над уровнем чистового пола на 3 см.
Монтаж внутренней части системы своими руками:
- Делают разметку прохождения будущей водопроводной системы – на стенках, в стяжке либо под потолком.
- Бьют штробы в стенах либо прячут трубы в стяжку пола. На потолке их фиксируют посредством клипс нужного диаметра. В случае установки трубопровода на полу, он должен проходить на расстоянии не более 15 см от стены и не менее 20 см от будущей мебели.
- Соединяют трубные отрезки посредством фасонных деталей либо сваркой.
- Подсоединяют запорную арматуру и водонагревательную установку, повысительный насос, сантехнику, устанавливая, где необходимо, прокладки.
Монтаж летнего водопровода
Итак, мы разобрались с типами трубопроводов. Теперь поговорим о сборке водопроводной системы.
Основные этапы устройства летнего водопровода:
- Составление схемы-чертежа водопровода.
- Покупка материалов.
- Укладка канализации, согласно схеме.
- Установка кранов, разбрызгивателей и прочих устройств.
- Подключение к источнику подачи воды.
- Тестирование.
План-схема летнего водопровода состоит из следующих этапов:
- Для начала необходимо нарисовать эскиз. Обязательно отмечаются дорожки, постройки, грядки и прочие насаждения.
- На участке колышками размечаются узлы и места пролегания будущего водопровода.
- Затем в проект вносятся количество ответвлений, загибов, кранов и прочие нюансы.
- Отмечаются места вывода водопровода на поверхность.
В зависимости от источника воды, трубопроводы имеют свои особенности.
Устройство водопровода при наличии централизованной сети
При монтаже сезонного водопровода следует придерживаться следующего плана:
- Составляется подробная схема участка. Намечаются места, где пройдет водопровод, где будут располагаться краны, разбрызгиватели. Намечаются углы, заглушки, раструбы и прочее. Количество и расположение кранов рассчитывается так, чтобы полив всех насаждений на садовом участке осуществлялся при помощи шланга небольшой длины, около 3-5 метров. Рассчитывается глубина траншей, как правило она составляет 30-40 см. Если вы планируете проведение инженерных коммуникаций под грядками, то глубину необходимо увеличить до 50-70 см (для безопасной работе лопатой или культиватором). Основной водовод делается из труб диаметром 40 мм, а ответвления к точкам подачи воды – диаметром 25 или 32 мм. Укладку лучше производить под небольшим уклоном от источника подачи воды, для лучшей циркуляции. В нижней части нужно предусмотреть установку сливного вентиля. Необходимо продумать как будет организован дренаж.
- После составления схемы делается расчет количества всех необходимых материалов и инструментов. После чего можно отправляться в магазин.
- Если источник воды дачного водопровода центральная сеть, необходимо будет сделать врезку. Самый простой способ не предусматривающий отключения воды- это применение специальной “седелки” (хомут с уплотнителем и резьбовым патрубком). Седелку устанавливают на трубу, на патрубок прикручивают шаровой кран, через который проделывается отверстие на поверхности трубы.
- Следующий этап подготовка траншеи.
- Затем осуществляется сборка трубопровода, установка кранов и прочих элементов.
- Готовый водопровод испытывается на герметичность, при подаче воды проверяется состояние стыков и соединений.
- Водопровод можно закопать.
Прокладка водопровода от колодца или скважины
Если вблизи участка нет централизованной сети, то в качестве источника воды используют скважину или колодец. В этом случае необходим насос.
Способы установки насоса:
- Погружной насос подвешивают на специальном тросе или цепи. Этот тип насоса способен качать воду с глубины не более 8 метров. Для установки вибрационного насоса металлический трос не применяется! Используется капроновый трос.
- Поверхностный или самовсасывающий насос обязательно устанавливается на ровной поверхности. Для этого готовится ровная бетонная подставка и обеспечивается защита устройства от дождя (при помощи навеса или будки).
Инструменты и материалы для монтажа
Для обустройства сезонного водопровода понадобятся:
- Трубы.
- Фитинги и тройники.
- Муфты.
- Ключи: разводной, газовый, гаечный №17-24.
- Специальный нож для резки полимерных труб или же ножовка для резьбы по металлу.
- Лопата.
- Лом.
- Паяльник. Местами можно будет обойтись без фитингов и газового ключа используя соединение специальным газовым паяльником. Такой инструмент можно приобрести, стоит он относительно недорого. Некоторые магазины выдают паяльники на прокат.
- Шаровой кран ½.
- Уголок компрессионный 20 мм.
- Тройник компрессионный 20 мм.
- Седелка 63 (1/2).
- Фумлента или фум нить.
- Шлифовочная бумага для зачистки соединений патрубков.
- Рулетка.
- Маркер либо карандаш.
Дополнительные изделия, применяемые при обустройстве летнего водопровода
Основные устройства, которые понадобятся при монтаже трубопровода:
- Штуцер. Он поможет быстро соединять шланг с краном. Одной стороной он накручивается на кран, с другой стороны закрепляется шланг.
- Гофрированные шланги. Они недорогие по стоимости и в сложенном состоянии занимают мало места.
- Специальные шланги для капельного полива, если таковой предусмотрен на участке.
- Распылители или поливочные пистолеты.
- Дождевальные или поливочные головки.
- Для автоматического полива можно приобрести специальный таймер или датчик влажности грунта.
Как устроена сантехника в частном доме
Водопровод – это вид инженерных коммуникаций, отвечающих за обеспечение частного дома водой. Его предназначение заключается в организации стабильной транспортировки воды к точкам водоразбора. Работа водопровода частного дома обеспечивается набором функционального оборудования: это насосные станции, аккумулирующие емкости, фильтры, циркуляционные насосы и т. д.
Читайте материал по теме: Циркуляционный насос для отопления: как выбрать
Не менее важными системами частного дома являются канализации, обеспечивающие отвод нечистот и использованных водных ресурсов с последующей очисткой.
Внутренние инженерные системы частного дома
Доставка воды и отвод нечистот осуществляются по трубопроводам с помощью сантехники и специального оборудования, которые размещаются внутри частного дома. Место ввода воды и выхода стоков находится, как правило, в фундаменте здания.
Сантехника, которая обеспечивает работу водопровода внутри частного дома:
точка ввода водопровода;
водомерно-раздаточный узел;
сантехника для нагрева воды (бойлер либо котел);
трубопроводы для подачи холодной и горячей воды к точкам потребления в частном доме;
подводы воды к основным местам потребления;
сантехника водоразбора (смесители, душ, раковина и др.).
Сантехника внутренней канализации:
трубопроводы от мест водопотребления;
канализационный стояк;
точка выхода канализации из частного дома.
Наружная система водопровода и канализации
Сантехника наружных сетей частного дома:
наружные трубопроводы;
канализационные колодцы (смотровые, поворотные, фильтрационные, ревизионные и т. д.);
системы очистки;
скважина, колодец или другое сооружение для забора воды;
насос или насосная станция.
Для организации системы водоснабжения частного дома используются такие виды насосов:
погружные – устройства, которые погружаются в скважину или колодец ниже зеркала воды;
поверхностные – устройства, используемые для оборудования насосных станций, расположенных на поверхности;
фекальные – устройства, предназначенные для перекачки жидкостей с включением частичек определенной фракции.
Проект водопровода и канализации дома
Надежность работы сантехники и инженерных сетей частного дома во многом зависит от профессионализма проектировщиков. Расчет проекта водопровода и канализации производится еще до начала строительства или реконструкции дома. Нередко встречаются примеры, когда проектные работы выполняют застройщики собственными силами. Если для небольшой дачи с простой сетью и несложной сантехникой такой вариант может иметь место, то для частного дома с современной планировкой проектные работы должны выполнять инженеры, хорошо знакомые с современными технологиями и сантехническими инновациями. Наиболее простой проект инженерных коммуникаций частного дома предполагает расположение кухни по соседству с ванной комнатой, при котором может использоваться общий канализационный стояк.
Для частного дома с несколькими санузлами, расположенными на разных этажах, понадобится более сложная система с разными стояками.
Для составления инженерного проекта сантехники частного дома необходимо провести ряд подготовительных мероприятий.
Определить источник поступления воды. Для загородного частного дома в местах, где отсутствует возможность подключения к централизованному водопроводу, забор воды может производиться из колодца, оборудованной скважины или расположенных поблизости водоемов.
Составить инженерно-топографический план участка, а также провести анализ состава почв и глубины расположения грунтовых вод.
Определить объемы воды, которые необходимо подать в сутки, и количество отводимых стоков. Эти расчеты требуются для правильного выбора инженерной сантехники частного дома.
Определить, какое очистное сооружение будет использоваться для водоснабжения частного дома. Наиболее предпочтительным вариантом выглядит установка готовых септиков, которые выпускаются различными производителями. В некоторых случаях, из-за особенностей участка и уровня грунтовых вод, могут потребоваться установка локальной очистки или обустройство накопительного септика.
После выполнения описанных выше процедур специалисты подбирают необходимое оборудование и инженерную сантехнику для частного дома, а также составляют развернутый проект систем водообеспечения и канализации.
Советы профессионалов
- При прокладке труб через стены используйте защитные элементы. Это защитит трубы от повреждения, а стены от коррозии.
- Выдерживайте оптимальный угол для сливных линий. Так, вы сможете избежать засоров.
- Применяйте одинаковые фитинги, тройники и виды труб во всей системе.
- Сделайте запас креплений и прочей трубной фурнитуры. При монтаже могут возникнуть разные ситуации.
- Устанавливайте краны для аварийного отключения отдельных элементов и участков системы.
Следуя всем нашим советам и рекомендациям, вы сможете самостоятельно обеспечить ваш дом централизованным водоснабжением. Перед первым запуском проверьте систему на герметичность.
Схемы устройства горячего водоснабжения частного дома своими руками
Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.
В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.
Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.
Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.

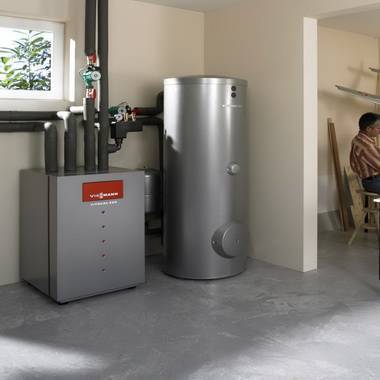

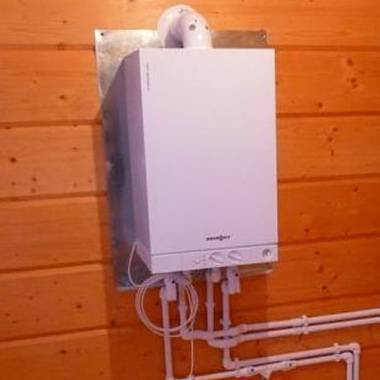

Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.
Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.
Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.
В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.
Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.
Одноквартирный дом
Какой может быть схема разводки водоснабжения частного дома?
- Последовательной и коллекторной;
- Открытой и скрытой;
- В случае ГВС — циркуляционной и тупиковой.
Схема горячего водоснабжения с циркуляционным насосом
А теперь давайте разбираться, в чем преимущества и недостатки каждого из перечисленных решений.
Тройники и коллекторы
Начнем с определений.
Та схема подключения раковин и ванны к водопроводу, которую мы все привыкли видеть в квартирах своего детства, называется последовательной, или тройниковой. Все приборы подключены к единственной подводке тройниковыми соединениями.
Смесители и бачок унитаза подключены через тройники
Почему советские проектировщики остановили свой выбор именно на такой разводке?
Из-за ее низкой материалоемкости, что в масштабах страны означало заметную экономию. Однако, у тройниковой схемы есть один серьезные недостаток: если полностью открыть кран на одном смесителе, на других сантехнических приборах мгновенно упадет напор.
Если вы откроете холодную воду на кухне, из ванной вполне может донестись гневный крик ошпаренной кипятком супруги.
Коллекторная схема предполагает наличие у каждого прибора собственной подводки, подключенной к коллектору-гребенке. В этом случае напор воды определяется только давлением на участке водопровода до коллектора и (в динамическом режиме — при расходе воды) длиной подводок.
Коллекторы ХВС и ГВС
Помимо очевидного достоинства, коллекторная схема имеет пару столь же очевидных недостатков:
- Суммарная длина труб увеличивается в несколько раз, что выливается в заметный рост расходов;
- Большое количество подводок будет очень сомнительным украшением ваших стен, поэтому коллекторная разводка за редким исключением выполняется скрыто. Чем это плохо, мы сейчас выясним.
Подводки к приборам уложены в штробы
Скрытый и открытый монтаж
Достоинство скрытой разводки — эстетичность дизайна помещения: инженерные коммуникации принято стыдливо прятать. Однако автор — сантехник с многолетним стажем — обеими руками выступает за открытый монтаж подводок водоснабжения к приборам.
Большая часть поводок находится под потолком подвала
Чем не угодил скрытый монтаж?
- Вечных материалов не существует. Брака тоже никто не отменял. Лопнувший участок проложенной открыто проводки можно заменить, не нанося ущерба отделке;
- Скрытая разводка может быть выполнена только на стадии ремонта помещения. Открытая — в любой момент;

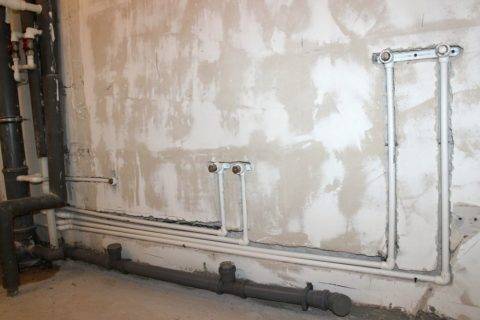

Открытая разводка водоснабжения в деревянном доме
Открытая разводка труб оставляет возможность в любой момент присоединить новый прибор (в частности, посудомоечную или стиральную машинку) к произвольной точке водопровода. При скрытом монтаже труб это невозможно.
Подключить новый умывальник? Легко!
Циркуляционное и тупиковое ГВС
Циркуляционное ГВС в коттедже обеспечивает небольшую, но вполне реальную экономию воды при большом расстоянии от дальних точек водоразбора до водонагревателя: остывшая вода из труб бесполезно сливается в канализацию.
Давайте, к примеру, выясним, сколько воды мы сольем до ее нагрева при длине 20-миллиметровой полипропиленовой подводки в 12 метров:
- Внутренний диаметр трубы с 2-миллиметровыми стенками — 16 мм, или 0,016 м;
- Радиус — половина диаметра, или 0,008 м;
- Объем цилиндра равен произведению квадрата его радиуса, высоты и числа π;
Формула расчета объема цилиндра
Внутренний объем подводки, таким образом, равен 0,0082×3,14159265×12=0,0024 кубометра, или 2,4 литра.
Расход воды через водоразборную арматуру
Кроме того, как мы помним, циркуляция ГВС обеспечивает непрерывную работу водонагревателей.
Однако автор позволит себе сделать пару замечаний:
Установка отдельного электрического бойлера на дальнюю раковину полностью решает проблему ожидания нагрева воды в тупиковой системе;
Компактный бойлер обеспечивает мойку горячей водой
Электрические полотенцесушители потребляют 40-100 ватт, то есть примерно столько же, сколько и циркуляционный насос.
Энергопотребление этого прибора — всего 80 Вт
Как собрать водопровод
Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.
Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.
Кран в системе должен стоять на выходе из дома и перед первым разветвлением
При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.
Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).
После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.
Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов
Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.
Летний водопровод на даче
В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.
Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить
Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.
Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах
Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
Об организации автополива прочесть можно тут.
Бурение скважины
Перед началом разработки скважины, необходимо определить подходящую для нее глубину. Этот показатель вычисляется с учетом 2 факторов: глубина залегание водного слоя и индивидуальные потребности хозяев участка в водоснабжении. Технологий бурения скважины несколько. Своими руками проще всего осуществить работу ударно-канатным методом.
Чтобы пробить подходящий вертикальный колодец с помощью этого способа используют специальную установку – треногу. На нее монтируется забивной стакан. Фиксация рабочего элемента выполняется посредством лебедки, а также троса. Для изготовления треноги лучше всего подходят металлические трубы.
Обратите внимание! Высота треноги должна быть больше, чем аналогичный показатель забивного элемента на 1,5 – 2 м. Процесс бурения скважины протекает в несколько этапов.
Первый этап – забивка стакана в землю, что позволяет постепенно удалить грунт в определенной точке. После послойного удаления грунта своими руками получается канал необходимой глубины. Далее, его потребуется укрепить. Для этого используют обсадную трубу. Долговечный и недорогой вариант – изделие из пластика. В конце из колодца откачивают грязную воду. Эта работа выполняется с помощью насосного оборудования.
Интересно: Как построить летний душ для дачи самостоятельно
