Установка железобетонных свай для фундамента частного дома

Особенности забивного фундамента на ЖБИ-сваях

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

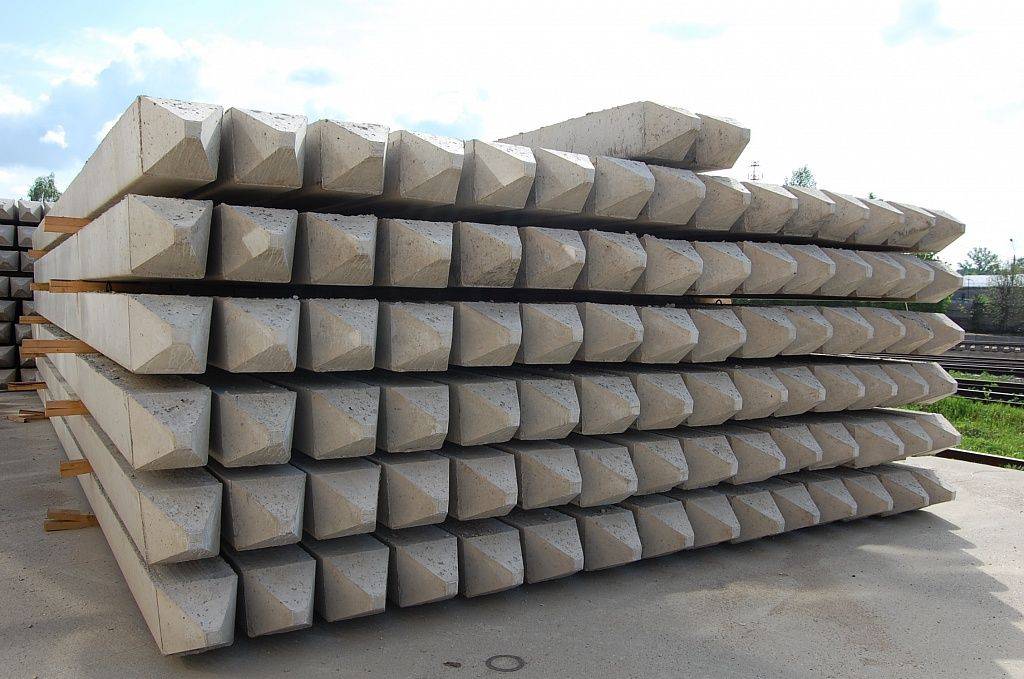

ЖБИ-сваи.

Маркировка свай из железобетона в соответствии с ГОСТом

  • «С» – столбы с поперечным армированием.
  • «СК» – сваи круглые, имеющие полость.
  • «СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
  • «СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
  • «СЦ» – сваи с квадратным сечением без поперечного армирования.
  • «1СД» – колонновидные сваи.
  • «2СД» – колонновидные сваи, предназначенные для установки по средним осям.
  • «ССН», «ССВ» – составные свайные столбы.

Особенности армирования

Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.

Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.

Расположение арматуры внутри сваи.

После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.

В зависимости от положения, сваи армируются двумя способами.

  1. Продольное армирование. Представляет собой основную рабочую арматуру.
  2. Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.

Применение забивного ЖБИ фундамента

Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:

  • строительства частных домов;
  • строительства производственных зданий и сооружений;
  • строительства многоэтажных и малоэтажных построек;
  • для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
  • как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.

Особенности ЖБИ-фундамента

  1. Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
  2. Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
  3. Большой вес ЖБИ-свай затрудняет транспортировку и установку.
  4. Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.
Подбор типа ЖБИ-основания под почву
  • Свайные столбы напряженного армирования применяются для установки в грунтах, обладающих средней плотностью.
  • Сваи обычного армирования – для монтажа на песчаных и глиняных почвах.
  • Свайные столбы продольного ненапряженного армирования – на грунтах склонных к сжиманию, не имеющих глины и валунов.
  • Колонновидные сваи применяются на глиняных и средней плотности грунтах.
  • Круглые сваи полого сечения – для одноэтажных зданий на устойчивых почвах.

Железобетонные сваи

Железобетонные сваи для фундамента — это стержни с квадратной или круглой формой сечения и заостренным нижним концом. Наиболее распространенными являются квадратные сваи с размером стороны от 200 до 400 мм и длиной от 3 до 28 м. В качестве продольной и конструктивной арматуры применяются арматурные стержни с рифленой поверхностью, стальные спирали, сетка, проволока рифленая и гладкая. Для изготовления железобетонных конструкций используют морозостойкие марки цемента. Фундамент из бетонных свай сохраняет прочность и устойчивость при температуре окружающего воздуха до -40°C.

Фундамент на забивных железобетонных сваях используют когда нужно построить тяжелое сооружение на песчаном, болотистом или глинистом грунте. Большая длина стержней и технология монтажа позволяет устанавливать опоры на глубину, где залегают плотные пласты. Сваи, забитые в почву и объединенные ростверком, будут надежной опорой для загородного коттеджа, каркасно-щитового дома, дачи из бревна или бруса.

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Особенности проектирования свайного фундамента

Очень важно при выборе свайного фундамента уделить внимание его проектировке, для того чтобы возвести долговечный и прочный фундамент, на котором будет стоять любое строение. Для этого нужно составить подробный проект свайного фундамента, в котором будут учитываться следующие моменты:

  • Структура грунта.
  • Тип свайного фундамента.
  • План строительной площадки, на котором указаны все строения.
  • План строения надземного сооружения, то есть количество этажей, использование материалов и другие особенности.
  • Характеристики конструкций, которые располагаются возле площадки для строительства для определения возможной усадки.
  • Чертеж подземной части строительного участка, то есть глубина свай, подземные коммуникации.
  • Расчет нагрузки на поверхность пола в различных ситуациях.

Все эти данные необходимо учитывать при проектировке свайного фундамента, в противном случае возведенное строение простоит не долго.

В заключение хочется отметить, что свайный фундамент является многофункциональным и долговечным основанием для любого строения, даже не смотря на все его преимущества и недостатки. Однако чтобы получить высокую прочность и долговечность, конструкция фундамента должна быть выполнена по всем технологиям и желательно при помощи опытных специалистов.

Сборный тип фундамента для частного дома

Конструктивно блочное ленточное основание представляет собой сборную конструкцию, для сооружения которой используются готовые железобетонные блоки ФБС. Существуют следующие варианты конструкции блочного фундамента:

  • Прямоугольного сечения – ФБС монтируются на песчано-гравийную подушку и формируют конструкцию стандартной прямоугольной формы.

    Рисунок 3. Сборный фундамент прямоугольного сечения

  • Т-образного сечения – блоки укладываются на специальные железобетонные подошвы заводского производства ФЛ, формируя фундамент Т-образной формы. Такое основание отличается более высокой несущей способностью за счет большей площади опирания нижней подошвы.

    Рисунок 4. Сборное основание Т-образной формы

Ленточный фундамент из ФБС – в чем его отличие?

Сборные фундаменты пользуются меньшим спросом по сравнению с монолитнымиВажно, что следует отметить – под дома из тяжелых материалов и большие здания опытные строители рекомендуют дополнительно делать армопояс.

Фото 5. Устройство армопояса на сборном ленточном основании

Благодаря изготовлению в заводских условиях, блоки ФБС отличаются высокими технико-эксплуатационными характеристиками. Выпускаются изделия разных размеров:

  • толщина –300-600 мм (через каждые 100 мм);
  • высота – 280, 300 и 580 мм;
  • длина – 880, 1180, 1780 и 2380 мм.

Рисунок 6. Блоки ФБС разных размеров

Большие размеры и высокая несущая способность ФБС позволяют готовому фундаменту воспринимать значительные нагрузки и равномерно передавать их на грунтовое основание

Кладка блоков производится на стандартный цементно-песчаный раствор, но впоследствии нужно особое внимание уделять гидроизоляции конструкции (особенно в местах швов).

Плюсы и минусы ленточного фундамента из блоков ФБС

Конкурентные преимущества блочных оснований ленточного типа:

  • Скорость строительства – не требуется выжидать 3-4 недели для застывания бетона, как в случае с монолитной конструкцией.
  • Минимальная трудоемкость – монтаж блоков выполняется с помощью крана, не требуется сборка опалубки и последующая распалубка, исключается необходимость в изготовлении армирующего каркаса.
  • Меньшая цена – при условии сравнения сборного и монолитного фундамента с идентичными геометрическими параметрами.
  • Длительный срок службы – при соблюдении всех технологических моментов устройства сборное основание из ФБС прослужит не меньше, чем монолитное.

Фото 7. Внешний вид сборного ленточного фундамента из блоков ФБС

Из недостатков можно отметить наличие кладочных швов, которые нарушают целостность конструкции. Но это не значит, что фундамент будет менее надежным, тем более, если сверху усилить его армопоясом.

Виды и маркировка изделий

Типы свай

Принимая решение использовать бетонные сваи для фундамента, необходимо изучить их характеристики, знать обозначение по ГОСТ, чтобы заказать и приобрести необходимый стройматериал.

Типы, маркировку и параметры изделий определяет ГОСТ 19804-2012.

По способу монтажа выделяют сваи:

  • погружаемые забивкой;
  • вибропогружные;
  • задавливаемые;
  • бурозабивные;
  • буроопускные;
  • опускные.

В некоторых случаях способы погружения комбинируют, тогда присвоенное название говорит об основном способе монтажа. Например, вначале выкапывают шурф для установки в вертикальное положение, а далее происходит забивка конструкции на полную длину.

Фундаментные жб сваи маркируют по требованиям ГОСТ 23009. В обозначении присутствует несколько разделённых дефисами групп.

  • Группа №1 раскрывает тип изделия, длину, измеряемую в дециметрах, и размеры сторон поперечного сечения в см, для круглых изделий — диаметр.
  • Группа №2 содержит информацию о классе стали напрягаемой арматуры или номер чертежа для изделий с ненапрягаемой арматурой — информация важна для проектировщиков.
  • В группу №3 собрана информация о конструктивных особенностях, например, о комплектации стальным наконечником (буква н), тип состыковки для сборных изделий. «С» — стаканный стык, «СВ» — сварной, «Б» — болтовой.

Дополнительными символами могут обозначать не указанные в первых группах характеристики.

Примеры буквенно-цифровых обозначений:

  • С60.35-А800. Изделие С-типа. Длина 6м, размер стороны 350 мм, арматурная сталь класса А800.
  • СО140.100-3-б. СО-тип, общая длина 14 м, 1000 мм диаметр, вариант армирования №3, болтовое соединение стыков.

Сваи имеют разные размеры и форму.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

Высокая скорость и предельная простота работ при самостоятельном их выполнении;

Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Сложность проведения расчетов при проектировании;

Возможность применения только для легких зданий;

Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Устройство ростверка

В случае с устройством свайного основания любого типа, дальнейшее строительство предполагает создание ростверка, который является связующей конструкцией, соединяющей стержни.

Ростверк может быть выполнен двумя способами:

  1. монолитной плитой;
  2. лентой, соединяющей все сваи.

При этом, ростверк не всегда является монолитным.

В зависимости от элементов и способов, связующие конструкции подразделяются на следующие типы:

  1. монолитный железобетонный армированный пояс;
  2. готовые изделия в сборном виде;
  3. комбинированный.

Пример ленточного ростверка на свайном фундаменте

Требования к устройству ростверка

Прежде чем приступать к устройству ростверка самостоятельно, следует обратиться к разработанным строительным нормативам. В данном случае, основным будет «Пособие по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений».

Данный документ включает в себя рекомендации по проектированию ростверков, инструкции и примеры расчетов ростверков под различные типы зданий.

Основные моменты, которые следует учитывать, устраивая свайный фундамент с железобетонным ростверком:

  1. При заливке монолитного ростверка учтите, что бетон будет работать на сжатие, а ростверк должен выполнять распределение нагрузки, работая на изгиб. Поэтому следует обязательно производить армирование верхней части конструкции стержнями стального армирования.
  2. Бетонирование свайного фундамента производится одномоментно, при этом бетон набирает прочность неравномерно по времени. Первые 70% необходимой прочности заливка наберет в течение недели. А для набора полной прочности бетону потребуется не менее 28 дней. Поэтому дальнейшее строительство можно будет продолжить лишь спустя месяц.

На заметку! Для усиления железобетонного ростверка используют армированные стержни периодического профиля диаметром 10 — 12 мм. При необходимости армирования в 2 слоя, вертикальные стержни выбираются диаметром 8 мм. Связка производится вязальной стальной проволокой.

Виды связующей конструкции

Кроме того, что ростверк может быть монолитным или ленточным, сама конструкция может иметь разный уровень расположения относительно поверхности грунта:

  • Висячий: Располагается выше уровня земли, пространство ниже пола здание не изолировано. Используется в строительстве легких строений: дачных домиков, беседок, хозпостроек.
  • Мелкозаглубленный: Устраивается на небольшом углублении в грунт. Не является опорной конструкцией, служит преимущественно для изоляции подпольного пространства.
  • Заглубленный: Для устройства подготавливается траншея по аналогии с МЗЛФ (мелкозаглубленным ленточным фундаментом). Усиливает несущие характеристики свайного фундамента. Применяется в строительстве капитальных зданий, чаще каркасного типа.

Виды ростверков свайных фундаментов

Свайный железобетонный фундамент является универсальной основой, подходящей для устройства на любых типах грунта и при любых погодных условиях. Но при выборе такого основания следует учитывать, что для правильной закладки придется арендовать довольно дорогую строительную технику.

Большинство методов устройства железобетонных свай невозможно произвести своими силами без привлечения специалистов. При этом, данный тип основания окупает все расходы по устройству абсолютными прочностными характеристиками — даже для строительства тяжелых капительных зданий.

Маркировка свай из железобетона в соответствии с ГОСТом

  • «С» — столбы с поперечным армированием.
  • «СК» — сваи круглые, имеющие полость.
  • «СП» — столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
  • «СГ» — прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
  • «СЦ» — сваи с квадратным сечением без поперечного армирования.
  • «1СД» — колонновидные сваи.
  • «2СД» — колонновидные сваи, предназначенные для установки по средним осям.
  • «ССН», «ССВ» — составные свайные столбы.

В зависимости от положения, сваи армируются двумя способами:

  1. Продольное армирование ( представляет собой основную рабочую арматуру).
  2. Поперечное армирование (его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи).

Фундамент на буроопускных сваях

Технология обустройства фундамента с помощью буроопускных столбов рассчитана именно на районы с вечномёрзлыми почвами. Метод заглубления свай включает в себя основные технологические этапы:

  • Заглубление квадратных опор в пробуренную скважину, размеры которой превышают опускаемую сваю;
  • Наполнение бетонной смесью полостей между столбом и стенами скважины.

Столбы эффективно перераспределяют массу дома на нижние горизонты глины и на боковые стенки, сжатые породой. Выпускаемые заводом буроопускные столбы прямоугольного сечения изготавливаются из металла. Низ ствола оборудуется уширением с прикреплённой опорной деталью и рёбрами жёсткости. Установленный между телом сваи и наконечником специальный технологический элемент, влияет на несущие характеристики всей конструкции.

Важно

Квадратные детали и опоры-оболочки также используются для обустройства свайного основания. Сваи-оболочки необходимо усиливать бетонным раствором, заливаемым в полости после окончания строительных работ.

Размеры элементов принимаются в соответствии с проектными расчётами. Увеличенная прочность свайной конструкции достигается при использовании составных опор. При этом они обязательно должны опираться на твёрдую поверхность.

От чего зависит цена фундамента под строительство дома?

Стоимость сооружения основания зависит, прежде всего, от его типа. Мы с вами рассмотрели все основные виды фундаментов для частного дома, и вы уже сами могли сравнить особенности их устройства. А цена формируется также и с учетом сложности в исполнении.

Другие факторы, влияющие на стоимость:

  • габаритные размеры;
  • глубина заложения;
  • необходимость в комплексных мерах по гидроизоляции (например, при высоком УГВ);
  • используемые материалы;
  • наличие цокольного этажа.

Самостоятельное строительство фундамента позволит сэкономить немалую сумму. Строительные организации довольно дорого берут за свою работу, но если другого выхода нет, то остается обращаться к подрядчикам. В этом случае нужно внимательно отнестись к выбору компании.

Фундаментный блок ФБС 9.3-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1043 руб/штПодробнее

Фундаментный блок ФБС 12.6-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 2782 руб/штПодробнее

Фундаментный блок ФБС 6.3-6 (Ивантеевский ЖБК)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 542 руб/штПодробнее

Фундаментный блок ФБС 24.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 2988 руб/штПодробнее

Фундаментный блок ФБС 12.3-6 (Ивантеевский ЖБК)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1176 руб/штПодробнее

Фундаментный блок ФБС 24.6-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 4413 руб/штПодробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Доска обрезная 30х150х6000 ГОСТ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Этапы забивки железобетонных стержней и особенности монтажа ростверка

В начале строительных работ необходимо расчистить участок, убрать дерн, завести строительные материалы.

Технологические этапы монтажа забивных свай:

  1. Разметка под будущее основание, обозначение мест установки опор.
  2. Проверка геометрии, в том числе сравнение диагоналей.
  3. Забивка свай с помощью пневмомолота — при этом контролируют вертикальность оси каждой возводимой опоры.

После погружения свай, строители выравнивают высоту выступающих отрезков, чтобы она была на одном уровне. В случае с железобетонными опорами верхний конец крушат, чтобы получить доступ к арматуре. Дальше укладывают плиты перекрытия, либо переходят к монтажу ростверка.

Требования к сваям

ГОСТе 19804-2012

Заводские опоры должны соответствовать:

  • высокому уровню морозоустойчивости,
  • стойкости при взаимодействии с влагой,
  • а также защите по коррозии.

Чтобы добиться высоких эксплуатационных характеристик фундамента, используют тяжелый мелкозернистый бетон класса прочности не ниже В15. Требования к бетону по прочности на сжатие указаны в ГОСТ 26633-2015. Для армирования свай применяют арматурную сталь марок АI – АIII (ГОСТ 5781-82).

Приемка, маркировка и транспортировка стержней должны осуществляется в соответствии с условиями, описанными в ГОСТе 13015-2012.

Расчет основания

Расчет фундамента заключается в определении количества опор и глубины их монтажа. Чтобы рассчитать нужное числе свай, необходимо провести ряд операций:

  1. Найти общий вес дома, включая массу отделочных материалов, перекрытий, крыши и т.д.
  2. Для надежности добавить 30% к массе сооружения.
  3. Определить несущую способность одной сваи в зависимости от типа грунта.
  4. Разделить суммарные нагрузки на несущую способность одного стержня и найти необходимое количество опор.

Чтобы фундамент был достаточно устойчивым, конец каждого стержня должен упираться в твердую породу. Таким образом, длину сваи выбирают с учетом геологических особенностей участка, а также веса сооружения.

Возведение ростверка

Ростверк не является обязательным элементом фундамента, но с ним конструкция становится более крепкой и устойчивой. Для заданных условий ростверк может быть железобетонным или металлическим.

Алгоритм строительства ж/б ростверка:

  • укладка щебневой подушки под ленту;
  • устройство щитовой опалубки;
  • укладка рулонного материала для гидроизоляции;
  • монтаж арматурного каркаса;
  • вязка прутьев для жесткого соединения опор и ростверка;
  • бетонирование.

При этом железобетонный ростверк может быть:

  1. Заглубленным – лента погружена в почву на некоторую глубину.
  2. Наземным – лента опирается на грунт.
  3. Висячим – между ростверком и землей имеется воздушный зазор.

Металлический ростверк представляет собой обвязку из профильных изделий металлопроката. Вначале стальные элементы сваривают в единую конструкцию, а затем приваривают к арматуре, торчащей из забивных свай

Голый металл защищают от коррозии гидрофобным составом, особое внимание уделяя местам сварки

Полезные видео

Специфика устройства свайных фундаментов, отличие от других типов, варианты устройства: Советы специалистов по выбору и установке фундамента за одни день: Реальный пример применения свайно-винтового фундамента под частный дом, смотрим: Свайный фундамент в ряде случаев становится единственным вариантом для обеспечения надежного основания для частной постройки. Он необходим при строительстве на нестабильных, пучинистых и сильно увлажненных грунтах.

Для возведения его лучше использовать специальную технику, но при строительстве небольшого частного, например загородного дома можно обойтись и ручным трудом. Наиболее подходящие варианты – винтовые или буронабивные сваи.

Виды свай

При строительстве помещений с небольшим количеством этажей, каркасных домов возможно применение таких разновидностей опор.

  1. Железобетонные. Самые широко применяемые. Являются доступными в любом ландшафте, большое количество фирм специализируется как выпуске, так и на монтаже свай. Эксплуатационный период составляет от 50 до 150 лет. Возможны различия по определенным критериям:
    • опоры с напрягаемыми и ненапрягаемыми металлическими стержнями;
  2. видам сечения: круглое, квадратное, тавровое и полое;
  3. форме: призматической и цилиндрической;
  4. структуре: цельные и подлежащие сборке;
  5. основанию: расширенные, окованные или полые.
  6. Деревянные. Пользуются большой популярностью при возведении срубов из дерева и каркасных сооружений на деревянной основе. Степень надежности их ниже, чем у предыдущих, поэтому они могут быть созданы только из определенных сортов древесины. Рекомендовано использование на пучинистых грунтах. Вышеуказаный вид опор, как правило, производят из кедра, дуба, лиственницы, прочих твердых пород. Используют опоры из дерева диаметром 20-40 см, длиной от трех до 8 метров. При применении на твердых землях необходимо использование башмака – стального колпака с обвязкой, который прикрепляют к нижней части заточенного конца сваи. Погодные условия, климатические изменения, особенности почвы оказывают огромное воздействие на эксплуатационные характеристики деревянных опор. При соблюдении всех правил срок службы составляет минимум 50 лет.
  7. Стальные. Существует широкий спектр материалов для производства такого вида свай: рельсы, швеллера, трубы и пр. Используются нечасто, как правило, для построек временного характера, или хозяйственных сооружений. Приблизительный период эксплуатации — 40 – 60 лет.

Советы

После заливки ленточного основания или железобетонного ростверка бетон необходимо защитить укрывным материалом от негативного воздействия среды

В жаркое время года важно защищать поверхность от пересыхания, в первую неделю следует увлажнять бетон по мере необходимости

Лучше не заливать раствор в холодное время года, однако если это все же приходится делать, то следует добавлять в состав специальные компоненты, а также применять греющий кабель на этапе застывания раствора. Для замешивания раствора следует использовать цемент, марочная прочность которого не менее М500.

Что такое фундамент из забивных свай, чем он отличается от других и сколько стоит, вы узнаете из видео ниже.

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

  1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
  2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
  3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
  4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
  5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
  6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
  7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Советуем почитать: Для чего нужен нивелир на строительной площадке?

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

  • сваи с ненапрягаемой продольной арматурой с поперечным армированием,
  • с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

По геометрии пяты:

  • заострённые (с остриём),
  • тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
