Что представляют из себя водопроводные колодцы и как они устроены

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

• Какая глубина водозаборного сооружения у них на участке.
• Какой объём воды оно даёт.
• Когда было построено.
• Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

• от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
• минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
• до любых хозяйственных строений на участке – 1 м;
• деревья должны находиться на расстоянии минимум 4 м;
• от кустарников до водозаборного сооружения отступают минимум 1 м;
• от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Назначение и разновидности

Колодцы, устанавливаемые на водопроводных сетях, предназначены для различных целей, основными среди которых являются такие:

• Осуществление контроля за местами ответвлений, пересечений и поворотов магистральных труб. Как правильно, любая сеть делится на прямые участки, в начале и конце которых устанавливают колодцы для доступа к трубам в случае аварии или плановых мероприятий. Кроме того, именно места поворотов и ответвлений содержат соединительные муфты и фланцы, которые наиболее часто подвержены протечкам;
• Возможность доступа к местам расположения запорной, регулировочной и запорно-регулировочной арматуры. Часто в местах пересечений и ответвлений труб устанавливается разнообразная арматура для управления потоками, для доступа к которой сооружают колодец;
• Расположение насосных станций, приборов учета и прочего оборудования. Ряд всевозможных устройств размещают непосредственно на линии, и их засыпка землей не предусмотрена. Для размещения таких устройств и доступа к ним строят специальные резервуары;
• Для приема и дренирования вытекающей вследствие аварии или планового слива воды на водопроводе могут устанавливаться специальные приемные и дренажные колодцы;
• В автономных системах водоснабжения колодец может служить источником питьевой воды или играть роль кессона над устьем скважины;
• В местах ввода труб в дома или прохождения сквозь другие препятствия также устанавливаются инспекционные и эксплуатационные резервуары.

Таким образом, в зависимости от назначения, сооружения могут делиться по разновидностям, среди которых можно выделить:

• Инспекционные колодцы. Предназначены для контроля различных ответственных узлов и участков;
• Машинные отделения и станции размещения оборудования. Здесь устанавливают насосы, счетчики, редукторы и прочее оборудование;
• Точки управления, где расположены вентили, краны, задвижки и прочие органы управления параметрами системы;
• Дренажные колодцы, предназначенные для сбора, поглощения и отвода воды.

В качестве примера дренажного сооружения можно привести мокрый колодец на водопроводе. Он нужен для слива воды из системы в случае ремонтных работ: жидкость направляется в этот резервуар, откуда потом выкачивается насосом.

Виды и их роль

Резервуары, которые устанавливаются на сетях водопровода, используются для проведения мероприятий.

Среди них цели заключаются в следующем:

• контролировать место, где есть пересечение, ответвление или повороты труб сети.
  В каждой системе имеются прямые участки.
  В начале и конце участка устанавливают колодец, чтобы всегда был доступ к трубам в случае поломок или для проведения плановых мероприятий (как почистить колодец самостоятельно прочитайте здесь).
  Кроме того, в местах, где имеются ответвления и повороты, есть соединения в виде фланцев и муфт.
  Именно в них, чаще и обнаруживается протекание;
• дает доступ к тем местам, где располагается регулировочная, запорная или регулировочно-запорная арматура.
  Часто в этих местах, где пересекаются и ответвляются трубы, устанавливают различную арматуру.
  Это требуется, чтобы была возможность управлять и регулировать потоки (про редуктор давления воды в системе водоснабжения написано здесь).
  Для доступа к каждой, имеются тоже колодцы;
• место, где располагается насосная станция, различное оборудование, в том числе и приборы для учета.
  Ряд различных механизмов и устройств размещают прямо на линии.
  Засыпать их землей нельзя.
  Чтобы постоянно иметь доступ, такие устройства размещают в специальных резервуарах;
• колодцы приемного или дренажного назначения требуются, чтобы был доступ к вытекающей из-за аварии или планового слива жидкости в водопроводной сети.
  В дальнейшем осуществляется ее прием и дренирование;
• если система водоснабжения автономная, колодец иногда служит источником воды (ее можно пить).
  Либо он служит в роли кессона, где выступает над устьем скважины;
• резервуары эксплуатационного и инспекционного назначения устанавливают в местах, где трубы вводятся в дом или проходят через различные препятствия.

Назначение колодцев очень разное, но все они применяются для мероприятий, которые связаны с ремонтом, контролем и обслуживанием водопроводных сетей.

В зависимости от назначения, их делят на группы:

1. Инспекционные.
   Необходимы для проведения контроля различных узлов и ответственных зон на сети.
2. Станции, где размещается оборудование – машинные отделения.
   В основном, устанавливаются греющий кабель для водопровода (написано здесь), различные редукторы, счетчики, насосы и прочее.
3. Точки управления, где располагаются задвижки, краны, вентили и другие детали, помогающие управлять системой.
4. Дренажные колодцы.
   Применяются, чтобы собирать, поглощать и отводить воду.
   Как пример такого дренажного устройства можно привести мокрый колодец на водопроводной системе.
   Смотровой колодец для дренажа (описан здесь) требуется, чтобы сливать воду во время ремонтных работ.
   Жидкость направляют в этот колодец, а потом ее оттуда выкачивают с помощью насоса.

Общие требования

Начнем с формальных требований к колодцам.

Отдельный СНиП на монтаж водопроводных колодцев отсутствует; однако ряд требований вполне внятно изложен в санитарных нормах и правилах за номером 2.04.02-84, регламентирующих устройство внешних сетей подачи воды.

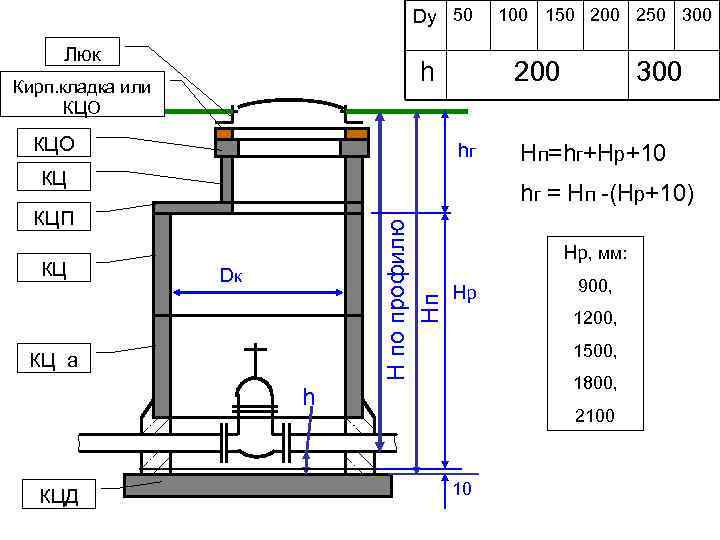

• Высота рабочей части колодца (от поверхности дренажа до крышки) не должна быть менее 1,5 метра.
• Для трассы диаметром до 400 миллиметров минимальное расстояние от трубы до стенок колодца равно 0,3 метра. Для диаметра 500-600 мм оно увеличивается до полуметра, а при диаметре трассы более 600 мм — до 0,7 м.

• Фланцы трубы диаметром до 400 мм должны находиться как минимум в 30 сантиметрах от стенки. При диаметре свыше 400 миллиметров расстояние увеличивается до полуметра. Инструкция связана всего лишь с удобством проведения монтажных работ: при большом размере фланца используются более толстые болты, страгивать которые часто приходится с использованием длинного рычага.
• Расстояние от края обращенного к стене раструба для диаметра до 300 мм составляет минимум 0,4 метра, для диаметра более 300 мм — полметра.
• Нижнюю поверхность трубы (трассы или ввода на дом) от поверхности подсыпки должно отделять: При диаметре до 400 мм — 25 сантиметров;
• При диаметре 500-600 мм — 30 сантиметров;
• При диаметре более 600 мм — 0,35 метра.

Верхняя точка выдвижного штока задвижки должна быть отделена от любой поверхности 30-ю сантиметрами свободного пространства. Для штурвала задвижки с невыдвижным штоком расстояние увеличивается до полуметра. К слову, странное требование: для монтажа и ремонта обоих типов задвижек требуется примерно одинаковое пространство.

Обратите внимание на удаленность запорной арматуры от стенок

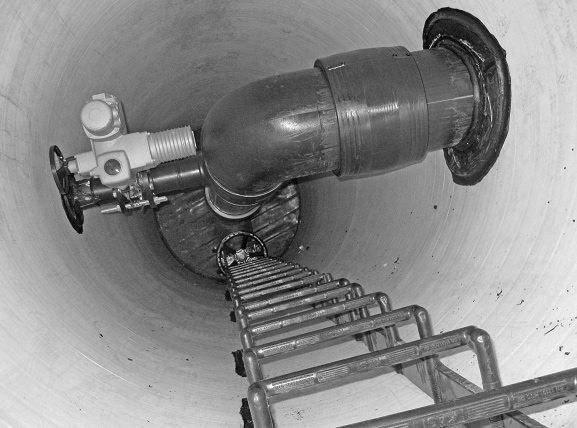

• Для спуска в колодец его стенки рекомендуется оборудовать рифлеными скобами из стали или чугуна. Однако допустимо и использование переносной лестницы — приставной или раскладной.
• Применение двойной утепленной крышки для колодца не является обязательным и используется при наличии технического обоснования (если в регионе с сильными морозами конструкция водопроводного колодца предусматривает его глубину ненамного ниже уровня промерзания грунта).

Стальная крышка с утеплением.

Сколько колец купить для колодца

Просчитать ориентировочную глубину колодца можно исходя из глубины залегания водоносов на соседних участках, с поправкой на рельеф. Это значение делят на высоту одного кольца и получают их примерное количество для обустройства колодезной шахты. Лучше заказать не впритык, а с небольшим запасом, чтобы в ответственный момент не пришлось срочно заниматься организацией доставки 1-2 колец на участок. Например, для Подмосковья характерна глубина колодцев 10-12 колец.

Швы между установленными кольцами должны заполняться связующим раствором. Применение народных методов: просмоленной пакли и т. д. нежелательно. Использование колец с замыкающими желобками создает прочный и водонепроницаемый стык

Это чревато дополнительными расходами, но главное – процесс опускания колец не должен прекращаться, чтобы грунт не успел зажать шахту. Он настолько плотно держит кольца, что иногда приходится трамбовать колонну сверху с помощью тяжелой техники. Оставшиеся кольца можно продать владельцам соседних участков, устроить из них резервуар для сбора дождевой воды, использовать для обустройства самодельного септика.

При обустройстве колодца используются ж/б кольца с перфорацией – для притока воды через боковые стороны шахты и для введения водопроводных коммуникаций. Для перекрытия защиты верхней части от попадания мусора отливаются специальные крышки соответствующие диаметру колец, с отверстием и люком. Кольца меньшего диаметра называются ремонтными и используются для углубления обмелевших колодцев .

Бетонные кольца для колодца

Главными достоинствами колодезных колец является их долговечность, морозоустойчивость и прочность к подвижкам грунта. В отличие от септиков из пластика бетонным колодцам не грозит перелом или агрессивное воздействие компонентов сточных масс. Тем не менее недостатки бетонных колец для колодцев и устройства канализации присутствуют:

• Невозможность ручной транспортировки, что существенно повышает стоимость монтажа бетонных колец для канализации или септика в целом. Удешевить стоимость канализации можно за счет выполнения ее из других видов материала, худших по качеству и долголетию, но, тем не менее не требующих особых финансовых затрат.
• Большой размер и вес бетонных колец – без применения погрузочной помощи не обойтись. Иногда стоимость включает в себя доставку изделий, но уточнять об этом нужно заранее. Кроме того, если производство находится за тридевять земель от места установки колодезной канализации, то имеет смысл задуматься об альтернативе.
• Использование колодезных колец ЖБИ приводит к трещинам на поверхности и коррозии арматуры – усталость конструкции, существенный нюанс в устройстве канализации. Кроме того, если использовалось бетонное кольцо б/у, производство велось кустарным способом или применялось некачественное вяжущее, то раскрошится колодец быстро, канализация придет в негодность.

Изделия в виде бетонных колец для канализации или септика на дачном участке делятся на многочисленные параметры. В связи, с чем отличаются разнообразными характеристиками, размерами и условиями применения. Например:

• Классификация канализации по типу конструкции. Бетонные кольца бывают прямыми или с замковыми соединениями. Первые представляют собой простую форму цилиндра, крепятся посредством скоб и цементного раствора. Вторые имеют на гранях выступ и выемку соответственно. Благодаря такому конструкционному колодезному эффекту, невозможно горизонтальное или вертикальное смещение колодца канализации и септика.
• По форме. Бетонные кольца существуют и квадратной формы. Применяют их в основном для монтажа магистралей, но и при желании обустроить канализацию с ними, проблемы нет. Единственное неудобство – размеры ЖБИ и их вес не позволяют пользоваться небольшим участком грунта. Для крышек используют специальные железобетонные перекрытия с люками двойного уровня, чтобы сделать утепление – изделия сами по себе холодные, а замерзание канализации допустить нельзя.
• По фурнитуре. Колодезные кольца могут комплектоваться днищами и крышками. Такая конструкция канализации не допустит выхода в атмосферу запаха от сточных масс, и не будет представлять опасности в плане стока фекалий в грунтовые воды или находящиеся поблизости питьевые источники. Производитель предлагает комбинированные септики, тогда установки пройдет в кратчайшие сроки.

Правильный подбор размеров бетонных колец и веса сопутствующих изделий, позволит канализационной системе просуществовать долго

Чтобы определиться с габаритами, важно учитывать множество факторов – от количества человек пользующихся канализацией, до условий грунта и климата местности

Какие требования существуют в СНиП к канализационным колодцам

Прежде всего, следует рассмотреть требования к канализационным колодцам, затрагивающие вопрос выбора материала их изготовления.

Конструкции должны отличаться высокими показателями герметичности и прочности.

СНиП разрешает использовать в обустройстве колодцев следующие материалы:

• готовые конструкции из пластика или полиэтилена. Они изначально изготавливаются профильными заводами в полном соответствии с ГОСТами, поэтому здесь будет стоять вопрос только в определении подходящих размеров конструкции;

  Пластиковые колодцы

• железобетонные изделия – это бетонные кольца, выпускаемые заводами в соответствии с нормами ГОСТ. Здесь потребуется рассчитать количество требуемых изделий и диаметр колец;

  Железобетонный колодец

• бутовый камень или влагостойкий кирпич – эти материалы тоже можно использовать для обустройства колодцев, но в связи с трудоемкостью работы они применяются сегодня достаточно редко.

  Колодец из бутового камня

Регламентируются нормами и размеры колодцев. Они будут зависеть от диаметра канализационных труб, используемых в обустройстве системы канализации. Наблюдается следующая взаимосвязь:

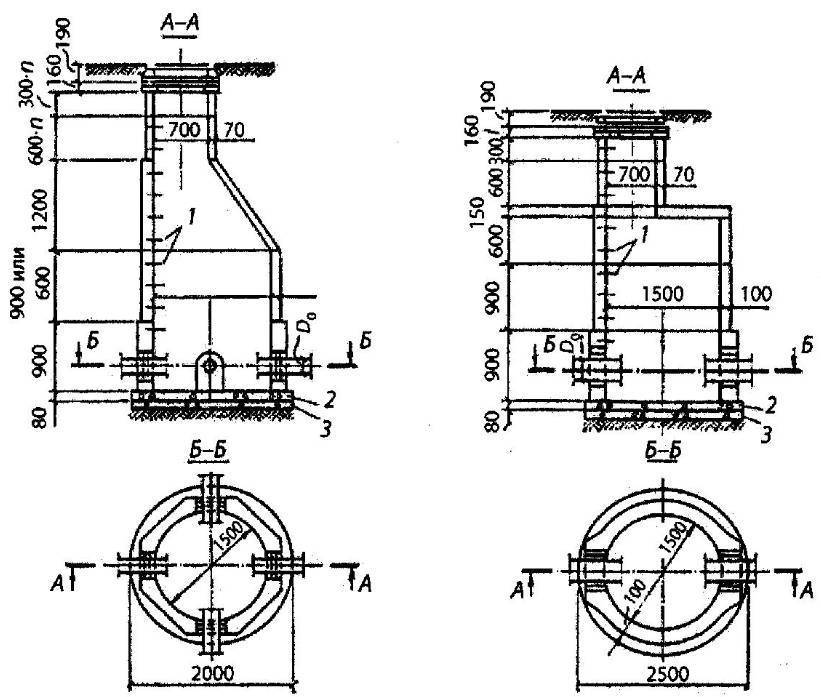

Диаметр канализационного колодца, чертёж

• для труб диаметром меньше 300 мм диаметр колодца должен составлять минимум 1000 мм;
• для труб диаметром 300 мм и более, диаметр колодца должен быть 1500 мм и больше. Можно монтировать квадратные колодцы. Здесь длина одной стороны не должна быть меньше 1 метра.

Есть и строгие требования касаемо монтажных работ. Рассмотрим их далее.

Устройство колодцев из бетонных колец

Если вы живете за городом либо у вас нет возможности пользоваться центральным водоснабжением, тогда наилучшим вариантом будет устроить колодец из бетонных колец. Особенно если только начинается возведение жилья, вопрос об источнике воды стоит особенно остро. Вариантов решения этого вопроса может быть огромное количество, однако, если условия не позволяют пойти легким путем, то выход всего один. Колодцы бывают различных видов, классификация зависит главным образом от типа применяемого материала. Если колодец сделан из бетона, то это выгодно выделяет его по таким свойствам как – крепость, устойчивость, экологическая чистота, а также то, что возвести его можно без помощи специалистов.

Виды и их роль

Резервуары, которые устанавливаются на сетях водопровода, используются для проведения мероприятий.Среди них цели заключаются в следующем:

• контролировать место, где есть пересечение, ответвление или повороты труб сети. В каждой системе имеются прямые участки. В начале и конце участка устанавливают колодец, чтобы всегда был доступ к трубам в случае поломок или для проведения плановых мероприятий (как почистить колодец самостоятельно прочитайте здесь). Кроме того, в местах, где имеются ответвления и повороты, есть соединения в виде фланцев и муфт. Именно в них, чаще и обнаруживается протекание;
• дает доступ к тем местам, где располагается регулировочная, запорная или регулировочно-запорная арматура. Часто в этих местах, где пересекаются и ответвляются трубы, устанавливают различную арматуру. Это требуется, чтобы была возможность управлять и регулировать потоки (про редуктор давления воды в системе водоснабжения написано здесь). Для доступа к каждой, имеются тоже колодцы;
• место, где располагается насосная станция, различное оборудование, в том числе и приборы для учета. Ряд различных механизмов и устройств размещают прямо на линии. Засыпать их землей нельзя. Чтобы постоянно иметь доступ, такие устройства размещают в специальных резервуарах;

В зависимости от назначения, их делят на группы:

1. Инспекционные. Необходимы для проведения контроля различных узлов и ответственных зон на сети.
2. Станции, где размещается оборудование – машинные отделения. В основном, устанавливаются греющий кабель для водопровода (написано здесь), различные редукторы, счетчики, насосы и прочее.
3. Точки управления, где располагаются задвижки, краны, вентили и другие детали, помогающие управлять системой.
4. Дренажные колодцы. Применяются, чтобы собирать, поглощать и отводить воду. Как пример такого дренажного устройства можно привести мокрый колодец на водопроводной системе. Смотровой колодец для дренажа (описан здесь) требуется, чтобы сливать воду во время ремонтных работ. Жидкость направляют в этот колодец, а потом ее оттуда выкачивают с помощью насоса.

Назначение водопроводных колодцев

Создают их для разных целей, главными из которых можно назвать следующие:

• Контроль узловых точек системы, где расположены ответвления, повороты или пересечения труб с участками, подверженными протечи – соединения с фланцами, муфтами и т.д. В любой сети водопровода существует целый ряд мест, на которых расположены прямые участки труб. Специальные колодцы доступа при этом устанавливают в начале и в конце таких участков. Это предоставляет свободный доступ к участкам для проведения планового обслуживания или ремонта;
• Обеспечение свободного доступа к управляющей арматуре для регулировки направления и мощности потоков;
• Обеспечение доступа к оборудованию насосных станций;
• Для мероприятий по осуществлению дренирования или приема воды при авариях и запланированном сливе воды;
• Для водоснабжения автономных систем, которые являются источником питьевой воды для частных домов.

Как можно сделать выводы, колодцы можно классифицировать по их прямому назначению:

1. Для инспектирования участков и узлов водопроводной системы;
2. Станции для размещения оборудования типа редукторов, счетчиков, насосных станций и т.д.;
3. Пункты управления кранами, задвижками, вентилями и прочими приспособлениями, регулирующими работу систем водоснабжения;
4. Колодцы для дренирования воды.

Независимо от назначения колодца, цели его создания сводятся к мероприятиям по обслуживанию и инспекции сетей водоснабжения.

Методы сооружения и используемые материалы

Строительный рынок сегодня предлагает некоторый ассортимент материалов, пригодных для постройки удобных долговечных колодцев.

Колодцы из кирпича

Это традиционный строительный материал, который популярен для строительства не только технических сооружений, но и жилых. Отличается высокой надежностью и долговечностью. Из кирпича можно соорудить колодец круглой, квадратной или прямоугольной формы. Однако в строительстве крупных централизованных водопроводных сетей кирпич не применяется. А вот в частном строительстве он очень популярен.

Пластиковые колодцы

Объединяющее название “пластик” подразумевает поливинилхлорид, полипропилен, полиэтилен и т.д. Это новое направление в сооружении колодцев данного назначения. Они удобны тем, что имеют уже готовые стандартные типоразмеры. Их отличает простота монтажа, поскольку они оснащены готовыми люками, лестницами и имеют специализированные вводы. Корпуса таких резервуаров для большей прочности оснащены ребрами жесткости, а стенки – гофрированные. Кроме этого, стенки таких колодцев могут иметь дополнительно теплоизоляционный слой.

Их преимущества в том, что они значительно ускоряют монтаж, мало весят, не разрушаются при низких температурах, не подвержены коррозии и имеют широкий ассортимент конструкций.

Железобетонные колодцы

Наиболее популярное решение для колодца, который при этом может быть литой или сборной конструкцией. В отличие от пластиковых, такой колодец дольше строить, да и без привлечения строительной техники справляться сложно. Зато осуществлять мероприятия по обслуживанию таких скважин проще, чем с колодцами из других материалов.

Водопроводный колодец относится к гидротехническим сооружениям, строительство которых подчинено вполне конкретным правилам, и зависит от используемых материалов, свойств грунта и прочих требований, прописанных в санитарных нормативных документах.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

• поверхностные;
• погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжекторомИсточник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бакаИсточник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодцаИсточник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Сети водоотведения

Смотровой колодец есть и в системах водоотведения, в них ему отведено едва ли не главное место. С его помощью производится проверка исправности канализационных сооружений и очистка их от накопившихся отходов. В зависимости от назначения, в системе канализации различают и детализируют следующие типы смотровых колодцев:

1. Узловые — располагают в местах схождения нескольких линий системы. Отличаются лотковым сооружением, объединяющим до 3 входных и 1 отводную трубу. В крупных коллекторах они называются соединительными камерами.
2. Контрольные колодцы ставят на присоединениях строящихся объектов к существующей внешней сети. С их помощью управляется канализация добавляемых объектов.
3. Линейные сооружаются на прямолинейных участках с дистанцией, устанавливаемой в зависимости от сечения проложенных труб.
4. Поворотные устанавливаются, соответственно, в точках изменения направления. Поворот не должен быть больше прямого угла, его радиус рекомендуется в 3 диаметра трубопровода.
5. Перепадные — располагаются в местах, где входной трубопровод находится на более высокой отметке, чем отводящий лоток.
6. Промывные ставятся на начальных участках системы, где чаще всего происходит накопление осевших отходов, обусловленное малой скоростью потока.
7. Специального назначения канализационный смотровой колодец отличается большими размерами горловины и люка, под стать диаметру коллектора (600 мм). Дистанция между сооружениями 50 м и длиннее.

Конструктивно смотровые колодцы канализационной сети мало чем отличаются от таких же системы водоснабжения. Основное отличие не в конструкции самого сооружения, а в оборудовании, размещаемом в колодце, и его деталировке.

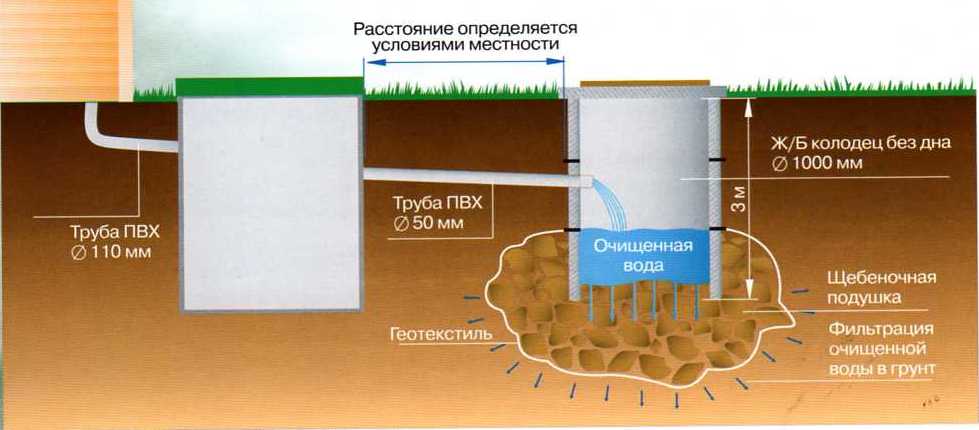

Септик с фильтрующим колодцем

Этот вариант уже представляет собой инженерное сооружение, где стоки проходят настоящую очистку и затем дренируются в почву. Уровень очистки (осветления) сточных вод составляет до 80% .

Принцип действия такой конструкции следующий: стоки из жилища попадают в – герметичный канализационный колодец. Здесь твердые частички оседают на дно, а осветленная вода перетекает в дренажный колодец, где и происходит ее доочистка и выпуск в грунт.

С целью повышения качества очистки можно использовать 2-3 дренажных колодца (серия канализационные колодцы).

Строится по принципу герметичной сливной ямы (смотреть выше). Дренажный колодец строится по тому же принципу, только без дна и не герметичным. Более того, нижний край стенок дренажного колодца делается с перфорацией для лучшего ухода воды в грунт.

Выкапываем яму с запасом по глубине 40 см. На дно укладываем 20 см песка, на него 20 см гравия. Это дополнительная фильтрующая конструкция. Примерно на метр от дна стенки колодца делаем перфорированными. Внешнюю стенку колодца с перфорацией также просыпаем гравием 20 см для препятствования засорению отверстий грунтом.

Такие канализационные колодцы СНИП регламентирует аналогично со сливными ямами. Все расстояния аналогичны.

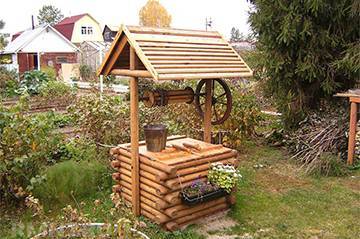

Устройство и оформление надземной части

Оголовок ствола должен возвышаться над поверхностью земли на 0,8 – 1 м. По обе стороны от него устанавливают стойки, которые будут удерживать ворот.

Последний можно сделать из бревна или стальной трубы диаметром около 200 мм.

Для установки стальных осей в торцах бревна следует просверлить отверстия глубиной 100 – 120 мм. К металлическому вороту оси привариваются вместе с круглыми заглушками, закрывающими торцы.

К одной из осей крепится ручка. Также к осям следует приварить шайбы, которые будут упираться в стойки, не давая тем самым вороту смещаться вдоль своей оси при вращении.

Часто над колодцами устанавливают двускатный навес, покрытый профнастилом или металлочерепицей. Его можно и не делать, ведь на колодце в любом случае будет установлена откидная или отодвигающаяся крышка, но тогда металлические и деревянные элементы прослужат меньше.

По прошествии года, когда окончательно завершится усадка бетонного ствола, его оголовок можно обложить брусом, бревном или камнем.

Особенности локального водопровода

Самое главное, что нужно сделать при устройстве домашнего водопровода — это соблюсти расстояние от выгребной ямы до колодца питьевого. Оно может варьироваться в пределах пятидесяти метров, но меньше двадцати метров быть не должно.Итак:

• Эта норма касается септиков и отстойников – как первичных, так и вторичных, когда в доме есть канализация. Причина такого отдаления очевидна: содержимое стоков, в случае нарушения герметизации того или иного канализационного резервуара, не должно попасть в питьевую воду.
• Во многих дачных домах канализации нет, и их обитатели пользуются туалетами, находящимися во дворе.Выгребные ямы таких туалетов редко когда герметизированы. В таком случае, расстояние от колодца до туалета, лучше сделать максимально возможным.
• Что касается расположение по отношению к фундаменту дома, то тут нормы совсем другие. Водопроводный колодец может находиться достаточно близко к зданию. Если подача воды в дом предусмотрена из скважины, пробуренной перед началом его строительства, она вообще может находиться в подвальном этаже.
• Когда решение об устройстве водопровода принимается после того, как дом уже построен, минимальное расстояние от дома до колодца составляет три метра.

Предлагаем ознакомиться Уход за душевой кабиной из стекла Сооружаем рядом с домом

При обустройстве домашнего водопровода, кроме питьевой скважины, сооружаются и вспомогательные резервуары, необходимые для обслуживания сети и устранения аварийных ситуаций. Их количество зависит от нескольких факторов.Имеют значение: расстояние от колодца до фундамента дома, сложность рельефа участка и наличие на нём других строений.
В простейшем варианте, когда питьевой система строится находится на минимальном расстоянии от дома, достаточно одного смотрового колодца, расположенного на вводе трубопровода в здание

Принимая во внимание, что наружная разводка труб выполняется в 20 см от стены, то при метровом диаметре колодца, расстояние от его оси до стены составит не менее 70 см.
В ситуации, когда питьевой колодец значительно удален от дома, придётся сооружать несколько смотровых резервуаров. Расстояние между колодцами водопровода должно быть не более 15м.Кстати, эта норма касается не только водопроводных, но и канализационных смотровых колодцев.
В точке изменения направления трубопровода необходимо соорудить поворотный колодец

Засоры, чаще всего и случаются в этих местах.На трассе трубопровода нередко приходится менять глубину заложения труб, а значит, придётся строить ещё и перепадную конструкцию.

Здесь расстояния регламентируются исключительно особенностями рельефа. Но, во избежание лишних затрат, эти два вида вспомогательных резервуаров могут быть совмещены со смотровыми сооружениями.

Назначение и разновидности

Сооружение может перекрывать сразу два трубопровода.

Колодцы, устанавливаемые на водопроводных сетях, предназначены для различных целей, основными среди которых являются такие:

• Осуществление контроля за местами ответвлений, пересечений и поворотов магистральных труб. Как правильно, любая сеть делится на прямые участки, в начале и конце которых устанавливают колодцы для доступа к трубам в случае аварии или плановых мероприятий. Кроме того, именно места поворотов и ответвлений содержат соединительные муфты и фланцы, которые наиболее часто подвержены протечкам;
• Возможность доступа к местам расположения запорной, регулировочной и запорно-регулировочной арматуры. Часто в местах пересечений и ответвлений труб устанавливается разнообразная арматура для управления потоками, для доступа к которой сооружают колодец;
• Расположение насосных станций, приборов учета и прочего оборудования. Ряд всевозможных устройств размещают непосредственно на линии, и их засыпка землей не предусмотрена. Для размещения таких устройств и доступа к ним строят специальные резервуары;
• Для приема и дренирования вытекающей вследствие аварии или планового слива воды на водопроводе могут устанавливаться специальные приемные и дренажные колодцы;
• В автономных системах водоснабжения колодец может служить источником питьевой воды или играть роль кессона над устьем скважины;
• В местах ввода труб в дома или прохождения сквозь другие препятствия также устанавливаются инспекционные и эксплуатационные резервуары.

На фото показано, как с помощью колодца реализован доступ персонала к точкам управления системой.

Таким образом, в зависимости от назначения, сооружения могут делиться по разновидностям, среди которых можно выделить:

• Инспекционные колодцы. Предназначены для контроля различных ответственных узлов и участков;
• Машинные отделения и станции размещения оборудования. Здесь устанавливают насосы, счетчики, редукторы и прочее оборудование;
• Точки управления, где расположены вентили, краны, задвижки и прочие органы управления параметрами системы;
• Дренажные колодцы, предназначенные для сбора, поглощения и отвода воды.

В резервуаре может размещаться гидроаккумулятор и прочее оборудование.

В качестве примера дренажного сооружения можно привести мокрый колодец на водопроводе. Он нужен для слива воды из системы в случае ремонтных работ: жидкость направляется в этот резервуар, откуда потом выкачивается насосом.

Чем полезен колодец ливневой канализации

В ливневых колодцах собирается вода с участка. Она поступает по дренажным трубам, лоткам или непосредственно в сооружение точечного типа. Собранную жидкость можно использовать для полива и других хозяйственных нужд.

Но главное – система позволяет осушить участок. На нем не стоит вода после проливных дождей и весенней оттепели. Продлевается срок эксплуатации строений, так как вода не уходит под фундамент, а стекает в резервуар.

Иногда ливневые колодцы объединяют с септиком. Специалисты не советуют такой вариант. При обилии осадков и талой воды существует риск, что очистное сооружение переполнится и перестанет работать. Лучше сделать отдельные канализационные сооружения. Чистая вода не загрязняется бытовыми стоками, и обе системы функционируют надежнее.
