Водослив с крыши своими руками: водосливы для крыши и основные элементы монтажа

Куда подключать водосток?

К примеру, это может быть:

1. Ливневая канализация, предназначенная для удаления излишков воды с участка.
2. Подземная дренажная система. Труба водостока подсоединяется к выпуску дренажной системы через обратный клапан.
3. Система, которая специально сделана для сбора дождевой воды. Эту воду потом используют для хозяйственных нужд и полива.
4. Канализация. Но для подключения к централизованной системе владельцу дома необходимо предварительно получить разрешение от водоканала на прием дополнительных стоков.

Также можно проложить поверхностные желоба с краю дорожек. Они делаются под наклоном и уходят за участок туда, где лишняя вода никому не будет мешать. Это самый дешевый вариант.

Поэтому большинство людей предпочитают использовать водоотводные лотки. Их делают по месту из бетона. Также можно купить готовые изделия из пластика или металла. Дополнительно (для удобства) лотки закрываются специальными съемными решетками.

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

Фото — водосток для дома

Преимущества использования водостока:

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото — сток воды с напором

Монтаж водостоков когда крыша уже покрыта

Бывают ситуации, когда прикрепить водосток нужно уже после того, как крыша дачного или жилого дома закончена.

Причины их таковы:

• последующая установка системы предусмотрена проектом;
• дом куплен в незаконченном виде, и предыдущий хозяин не монтировал конструкцию;
• требуется замена старой системы.

Пример установки водостока на невидимые кронштейны.

Предусмотрены такие варианты монтажа:

1. Через кровельный материал (металлочерепица или другой материал просверливается насквозь).
2. К лобовой доске. Этот вариант применяется для изделий из пластика, т. к. они легкие и не требуют дополнительного закрепления.
3. Фиксация «на костыли». Прикручиваются к стене. Изготовлены данные элементы из дерева или металла.
4. Крепление на невидимые кронштейны. Они держат желоб сверху, поэтому их не видно. Фиксируются на обрешетке или стропилах.
5. Непосредственно на кровельный материал. Крепления такого типа можно устанавливать на хрупкие гофрированные покрытия, но их стоимость высокая. Применять их разрешается только в том случае, если количество осадков и нагрузка на систему небольшая.

Водосток на даче или в жилом доме не должен решать проблему наличия снега на крыше. Для этого существуют другие системы.

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

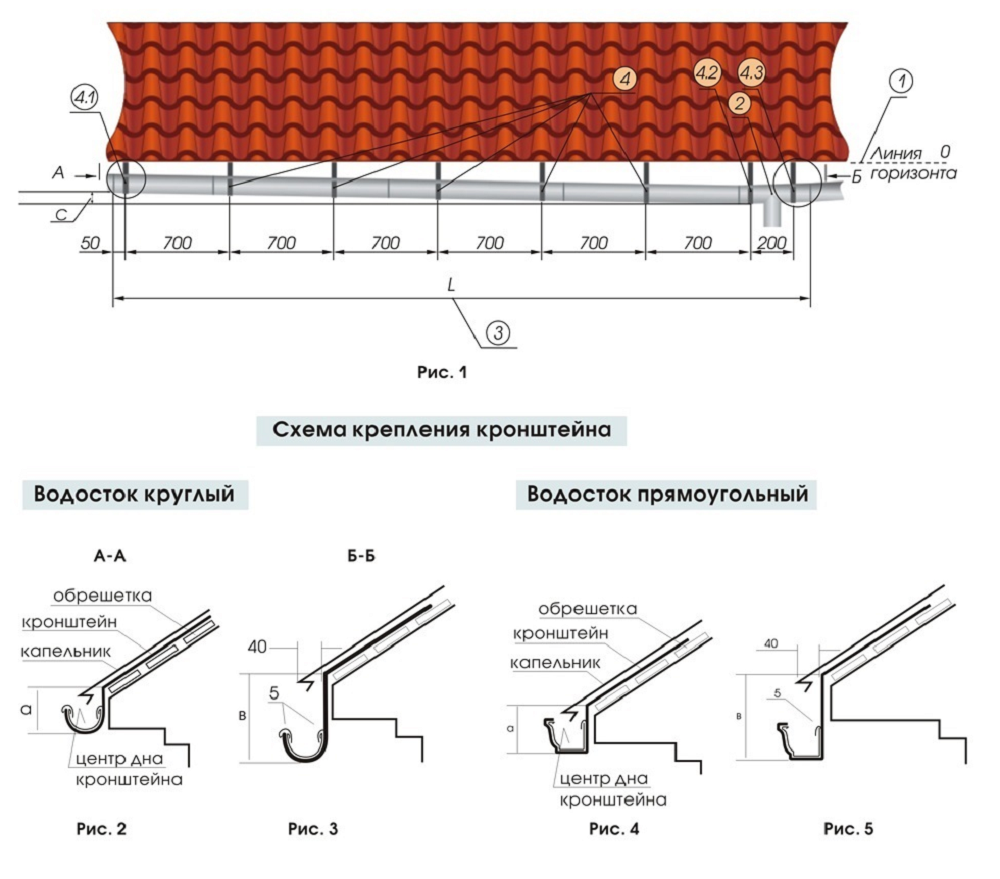

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

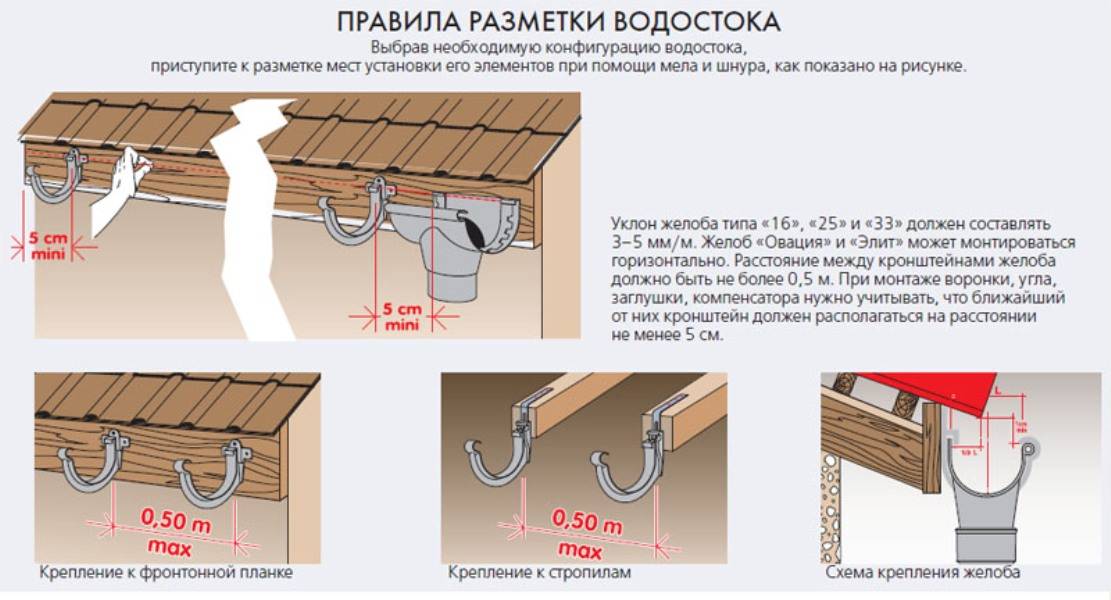

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

1. Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.

2. На них закрепляют шнур для определения мест установки остальных элементов.

3. Проверяют уклон уровнем.

4. Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

Закрепление воронок

Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

1. Намечают место.

2. Сверлят стену и вставляют дюбели.

3. Саморезами привинчивают хомуты.

4. Устанавливают трубы.

5. Зажимают все элементы.

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Правила ухода за водостоком

основные правила

Весной и осенью проводится так называемая генеральная чистка всех элементов водостока с целью удаления скопившегося мусора (снег, лед, ветки, грязь, листья).

Самым простым способом очистки водостока является его промывка струей воды под сильным напором. После этого остается собрать мусор с защитных сеток.

Ни в коем случае не рекомендуется очистка элементов водостока с применением острых приспособлений или материалов с наждачным покрытием. При этом с большой долей вероятности защитный слой конструкций водостока будет поврежден, что приведет к преждевременной коррозии и, как следствие, сокращению срока службы водостока.

При очистке водостока также необходимо обращать внимание на места стыков элементов водостока и их крепление. Со временем они иногда теряют свою герметичность и требуют обязательной замены или укрепления

Для лучшего сохранения водосточной системы при пониженной температуре некоторые хозяева устанавливают антиобледенительную систему, с помощью которой кровля и водосточные трубы эффективно очищаются от снега и наледи.

Таким образом, правильно рассчитанная и смонтированная водосточная система является главным фактором сохранения целостности дома на протяжении длительного времени. Эффективно функционирующий водосток значительно сокращает затраты на содержание и ремонт здания.

Инструкция по монтажу водостока – последовательность действий

Инструкция по монтажу водостока предусматривает поэтапное выполнение процесса сборки.

Первый этап

При помощи шпагата определяем линию, где именно будет проходить желоб, и выполняем установку крюков шагом 60 см, чтобы потом его закрепить с небольшим уклоном или
горизонтально, выдерживая между крышей и крайним крюком 15 см. Аккуратно
сгибаем кронштейн, передний край ниже заднего на 2 мм.

Второй этап

Выполняем подготовку желоба необходимой длины. Ножовкой отрезаем и зачищаем края напильником. Сегменты соединяем при помощи замков и тут же наносим специальный состав,
обеспечивающий герметичность стыков. Между кронштейном и местом соединения
должно быть более 10 см.

Третий этап

Осуществляем монтаж заглушек. Накладываем пятимиллиметровый слой клея внутри заглушки. Выдерживаем расстояние в 2,5 см между заглушкой и боковой частью крышки

Далее производим
врезку воронки в местах предполагаемого нахождения сливов, беря во внимание
расстояние между трубами

В этих точках подвешиваем желоба при помощи кронштейнов. Закрываем стыки муфтами. Повороты
монтируем, исходя из проставленных меток.

Четвертый этап

После того, как соблюдены все подготовительные работы, начинаем монтаж водосточной системы. Сегменты соединяем муфтами. На расстоянии 150 см от стены выполняем крепление
водостока при помощи хомута с использованием дюбелей и винтов (клей можно не
применять), выдерживая расстояние от стены до стока до 8 см. Таким способом
можно устанавливать и тройники, если в этом есть необходимость.

На расстоянии не ниже 30 см от грунта приклеиваем отвод. Чтобы конструкция имела эстетичный вид, можно обрезать нижнюю часть слива в уровень со стеной.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

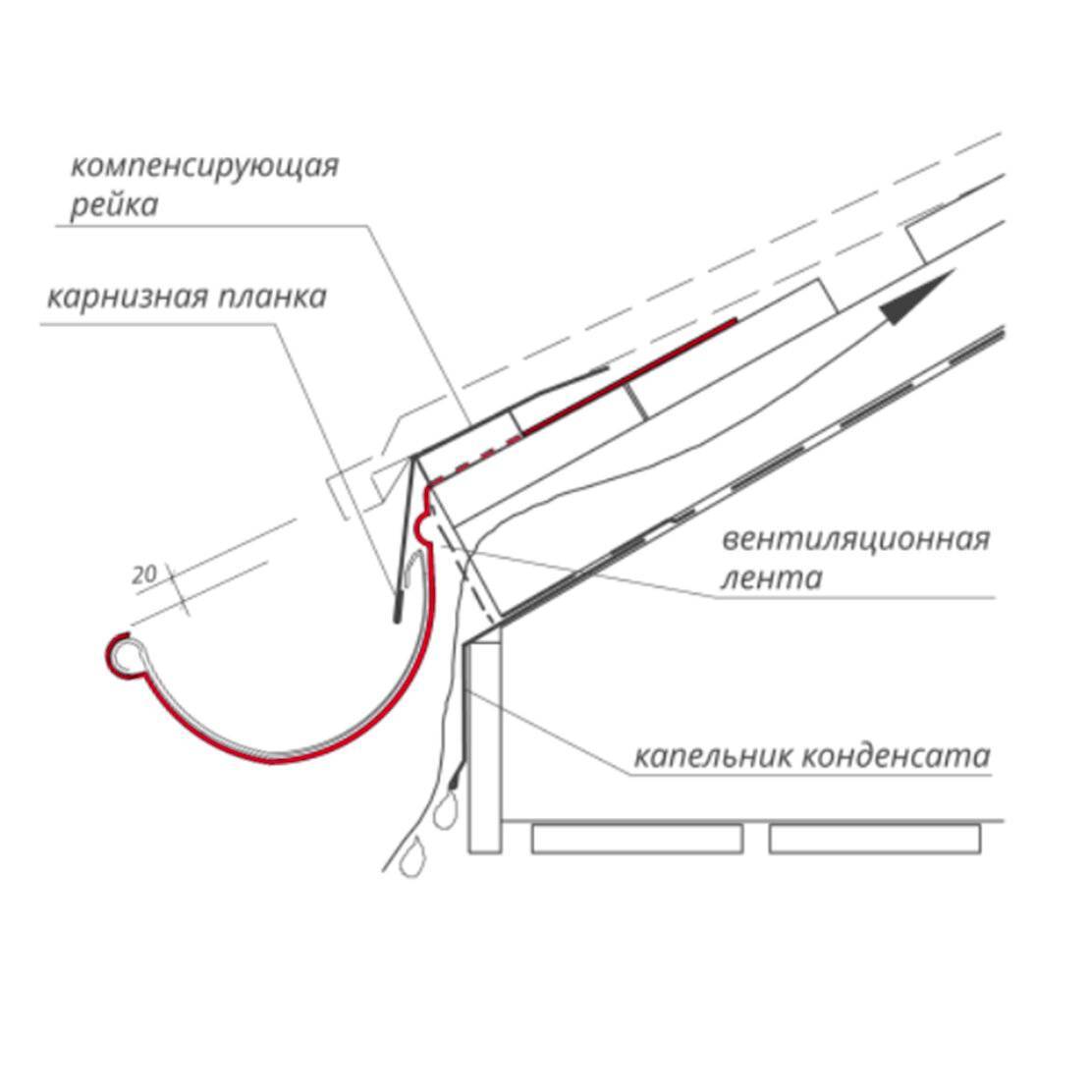

Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.

• https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html
• https://gzmk.ru/informatsiya/instruktsii/montazh_vodostochnoy_sistemy_kruglogo_secheniya/?geosid=201
• https://m-strana.ru/articles/elementi-vodostochnoy-sistemy/
• https://domsdelat.ru/kanalizacia-v-dome/elementy-vodostochnoj-sistemy-krovli-kruglogo-secheniya-plastik-metalloprofil-i-ocinkovannaya-stal-poshagovaya-instrukciya.html

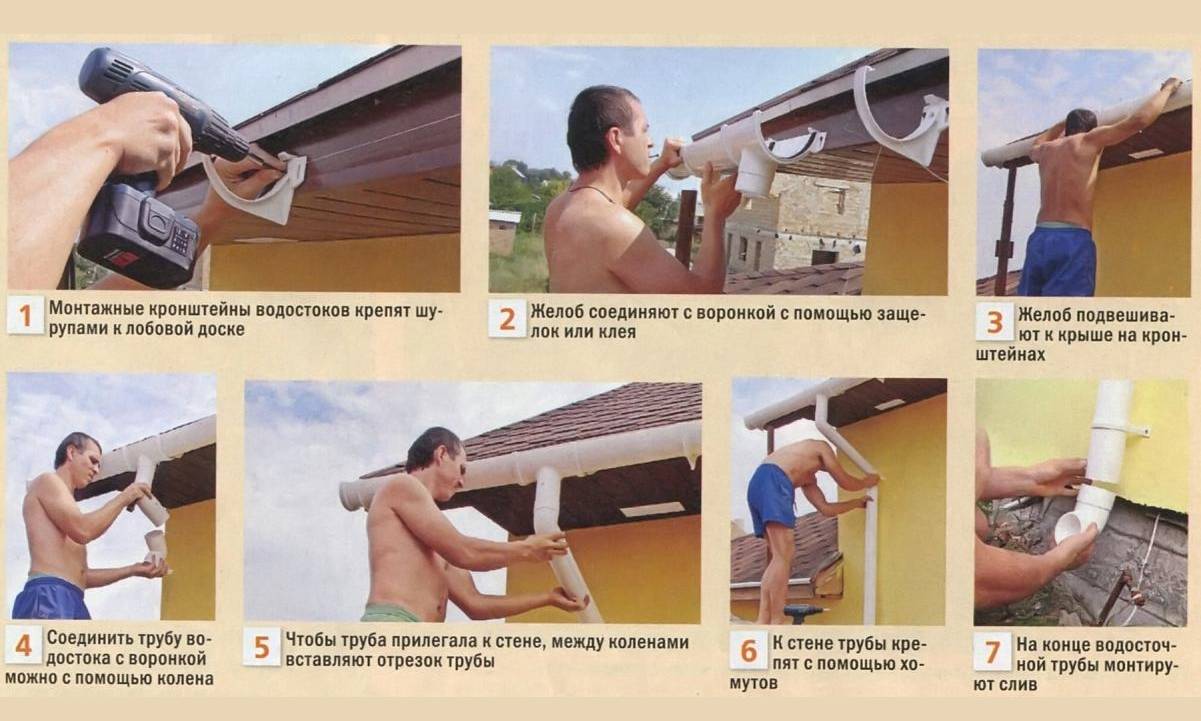

Как сделать: монтаж водосточной системы на доме

Алгоритм установки выглядит следующим образом:

1. При выборе мест монтажа вертикальных труб необходимо учитывать расположение окон и дверей. Чаще всего выбирают углы здания. Если длина стены превышает 18 м, то дополнительно монтируют стояк по центру.
2. Главные кронштейны монтируются на расстоянии 10-15 см от воронок. Все остальные устанавливают с шагом в 40 см.
3. После этого желоб укладывают в кронштейны.
4. Далее производят монтаж соединителей желоба между кронштейнами, соблюдая расстояние в 10-15 см.
5. Теперь переходят к соединению желоба с воронками. Если горизонтальная часть состоит из нескольких элементов, то лучше их заранее собрать, а потом закреплять по условной линии, которая продолжает крышу. При этом следует соблюсти расстояние в 1 см от края кровли.
6. Следующим этапом является монтаж углов и заглушек.
7. Трубы устанавливаются на расстоянии в 5-8 см от стены. Крепеж производится при помощи хомутов.

Пластиковую водосточную систему монтируют при температуре не ниже +5 градусов. Металлический водосток можно устанавливать в любое время. После монтажа система сразу готова к эксплуатации.

Что такое водосток

Водосток предназначен для сбора влаги с крыши сооружения и отвода ее в специально предназначенные места (ливневая канализация, сливная яма, накопительные емкости для воды и т. д.). Он включает в себя следующие основные элементы:

• желоба (полукруглые, квадратные, трапецеидальные);
• трубы;
• воронки (для соединения желоба и трубы и перенаправление воды в трубы);
• муфты (для соединения отдельных элементов);
• кронштейны (крепление деталей водоотводной системы к крыше сооружения);
• заглушки (предотвращение вытекания воды из неположенных мест).

Элементы водостока изготавливаются из различных материалов:

• Оцинкованная сталь или медь. Наиболее популярный материал из-за своей долговечности, прочности и надежности (за счет антикоррозионного покрытия). К тому же медные водостоки со временем приобретают повышенную герметичность;
• ПВХ материалы. Пластиковые водостоки отличаются дешевизной, облегченным весом, пониженным шумом при стоке воды, упрощенным способом крепления (применение клея), пониженной засоряемостью желобов и труб (за счет гладкой поверхности), устойчивостью к коррозии и универсальностью. Они также обладают высокой герметичностью конструкции.

Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён
Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание

Главный минус оцинкованных водостоков, это подверженность коррозии
Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

Помимо этого, существуют водостоки, которые изготовлены из меди, титана, цинка, различных сплавов. Стоимость таких водосточных систем очень сильно «кусается», но вместе с этим долговечность и качество эксплуатации будет в десятки раз выше, чем в представленных вариантах.

В принципе, чтобы можно было понять, как правильно смонтировать водосточную систему нужно учитывать, что крепёжные элементы в виде кронштейнов не всегда продаются в комплектации с водосточной системой. Все элементы продаются по отдельности, в зависимости от категории водостока.

По каким параметрам выбирается водосток

Как и любые изделия, элементы водостока крыши дома имеют свои размеры. Основной из них – диаметр. Здесь имеется в виду диаметр вертикально устанавливаемых труб и горизонтально укладываемых желобов. Последние – это, по сути, те же трубы, только разрезанные вдоль пополам.

Выбирая водосточную систему, надо обязательно учитывать этот параметр, от которого зависит эффективная работа всей системы в целом. А его подбирают под площадь ската, под которую водосток смонтирован. Давайте обозначим соотношение этих двух параметров, а именно площадь ската и диаметры труб и желобов:

• если площадь кровли не превышает 70 м², то водосточную систему собирают из желобов диаметром 90 мм, и труб 75 мм;
• если площадь увеличивается до 130 м², то соответственно параметры диаметра увеличивают до 130 и 100 мм;
• на более больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.

Но в соотношении двух параметров иногда вклинивается количество стояков, расположенных на одном скате. Обычно трубные элементы устанавливают на расстоянии 10-12 м друг от друга. Поэтому приходится предварительно измерить длину карниза крыши, а уже потом рассчитывать количество трубных стояков. Чем больше вертикальных частей в конструкции водосточной системы, тем меньших параметров можно их выбирать. Хотя это не всегда приемлемо. Ведь на параметр площади ската влияет не только его длина, но и ширина. А она может быть разной. Поэтому в процессе проведения расчетов берут именно те показатели, а точнее соотношения, которые были обозначены выше.

Типы кронштейнов для крепления

В зависимости от стадии строительства, состояния обрешетки, лобовой доски и типа постройки водостоки крепят по-разному: на обрешетку, к стропильным ногам, к лобовой доске и другими способами.

Крепление кронштейна к обрешетке

Этот тип крепления водостоков подойдет тем, у кого достаточно мощная обрешетка (постройка не является старой, обрешетка из крепкой древесины) и кровля еще не уложена.

Для него используют кронштейны с длинной ножкой. Через специальные отверстия в обрешетку крепят саморезы и отгибают крюк на необходимый уровень.

Крепление к стропильным ногам

Если кровля уже уложена, то сделать водосток с крыши следует данным способом. Кронштейны имеют такое же строение, как и при креплении к обрешетке, за исключением разворота ножки на 90 градусов. Благодаря этому удобнее работать.

Недостаток – ограниченность в выборе расстояний между кронштейнами. Если стропильные ноги расположены ближе 0.5-0.6 метра друг от друга, это не создаст проблем. Если же они расположены на большем расстоянии, не получится выдержать рекомендованное расстоянии между кронштейнами.

Крепление к лобовой доске

Такое крепление водосточной системы также подходит тем, у кого уложена кровля. На лобовую (ветровую) доску устанавливается специальная подставка с вырезом во всю длину, похожая на рельс. Внутрь выреза в пазы вставляются кронштейны и фиксируются.

Преимущество такой технологии – легкая регулировка расстояния между креплениями. Однако легко регулировать высоту и расстояние от края крыши здесь не получится.

Другие варианты

Если крыша уже покрыта, возможно установить подвесные водостоки. Кронштейны в этом случае прикрепляются на подшивке кровли. При этом используются длинные ножки, у которых можно регулировать как длину, так и угол.

Подвесной водосток не уступает другим типам крепления в эффективности и легкости обслуживания и не требует снятия части кровли для установки.

Расчёт системы водостока

Важным объектом здесь является водосточный желоб. Он может быть прямоугольным или полукруглым. Предназначением является сбор осадков с кровли. Длина его составляет от 3 до 4 м. Закрепляется кронштейнами, которые фиксируются с шагом от 60 до 90 см. Желоб водостока должен иметь уклон не меньше 1 см на каждые 3 м. Количество в погонных метров равно периметру основания. Фактически это длина всех поверхностей, на которые будет осуществляться монтаж желобов водосточной системы. Он продаётся поштучно по 3 и 4 погонных метра.

Все полученные размеры надо округлять до целой длины водосточного желоба. Чем меньше соединение, тем проще и дешевле получается монтаж. Наружные и внутренние углы желоба равны 90 и 135 градусов, соответственно. Угловой желоб предназначается для изменения направления потока воды. Монтируется он посредством крепления на внутренних и внешних углах кровли. В общей сложности требуется 4 наружных угла и 2 внутренних. Все они должны иметь углы 90 градусов. При наличии острых и тупых углов необходимо подбирать систему, в которой эти углы отсутствуют.

Из пластикового желоба можно сделать разнообразные углы, если вырезать часть изделия и соединить под правильным углом половинки. Детали необходимо соединить, используя клей, то есть посредством холодной сварки.

Компоненты желоба

Соединительных элементов может быть от 5 до 17. Всё зависит от особенности монтажа отдельно взятой системы. В большинстве систем крепление углов осуществляется напрямую. Но есть некоторые примеры, когда для этого применяется соединитель. Если установка производится с клеем, надо использовать компенсационные и обычные соединители. Первый тип устанавливается при длине крыши более 8 погонных метров. Монтируется он и без использования клея. Необходим соединитель для компенсации линейного расширения взлома при охлаждении и нагреве.

Крюки крепления

Эти компоненты бывают короткими и длинными. Последние необходимы для подвеса желоба на стропила и закрепляются до установки кровельного материала. Первые являются короткими и используются для фиксации желоба на лобовую доску. Соответственно, можно устанавливать компоненты на готовую крышу, покрытую кровельным материалом. Устанавливается крюк крепления с промежутком 60 см. Обязательным этапом является монтаж воронок, заглушек в местах соединения и возле углов.

https://youtube.com/watch?v=qiT_oieIuS0

Для вертикального слива требуется водосточная труба. Они могут иметь круглое или прямоугольное сечение. Предназначаются для вертикального стока жидкости. Кронштейн необходим для крепления к стене трубы. По способу фиксации различают методику на камень, когда элемент закрепляется на бетонной, каменной или кирпичной основе, а также монтаж посредством метиза. Третий способ предполагает закрепление на деревянных стенах с помощью саморезов.

В зависимости от количества воронок определяется количество труб. Если, допустим, их имеется 4, значит, для установки труб тоже потребуется 4 места. В погонных метрах их длина соответствует суммарной длине всех стен, вдоль которых осуществляется установка. Трубы продаются в длине 3 и 4 погонных метра. Округление возможно в большую сторону, так как стыки на трубе являются нежелательными. То есть если дом у вас имеет высоту 3,5 м, то трубу надо покупать длиной 4 м. Полметра отсюда уйдет на отходы и прочие нужды. Крепёж трубы устанавливают через каждый метр. Их монтаж возле колена является обязательным.

Виды водостоков

По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.

Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.

Монтаж водосточной системы

Для экономии времени и затрачиваемых средств монтаж водостока проводится одновременно с обустройством крыши. Главное при этом — соблюдение герметичности соединений и необходимого уклона. Также при этом необходимо соблюдать некоторые основные правила:

• Монтаж водостока начинается с крепления кронштейнов к стропилам, лобовой или кровельной доске. Кронштейны из металла могут крепиться непосредственно к кирпичной стене;
• Желоб монтируется с соблюдением уклона в 2 -3 градуса в направлении к воронкам, что обеспечивает равномерный сток воды даже при сильном скоплении влаги. При сочленении секций желоба каждая последующая секция вкладывается в предыдущую, таким образом обеспечивая их нахлест в 25—30 мм. Для достижения полной герметичности в местах сочленения устанавливают резиновые уплотнители (для железных или медных желобов) или применяют специальный водостойкий клей (для пластиковых желобов);
• водосточные трубы соединяются с воронкой при помощи колена. В месте соединения, для предотвращения загрязнения водосточных труб, желательно смонтировать сетки для улавливания грязи. Для предотвращения появления плесени на стене дома монтаж водосливной трубы проводится на расстоянии 3—8 см от стены. Нижний ее край должен быть не выше 30 см от земли и направлен под углом 45 градусов от дома.

При монтаже водосточной системы в основном используется самый обычный инструмент:

• «болгарка» со сменными фрезами для металла или пластика;
• сварочный аппарат (если при строительстве водостока используются железные трубы, уголки, краны);
• шуруповерт;
• молоток;
• дрель (для крепления кронштейнов и хомутов);
• специальный пистолет для нанесения герметика (для пластиковых водостоков);
• простейшие вальцы для обработки краев (при укладке металлических или медных элементов водостока);
• ватерпас (для измерения угла наклона элементов желоба).

Изготовление водостоков для крыши своими руками

Для работы понадобится:

сталь листовая оцинкованная (кровельное оцинкованное железо).
Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше
270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой
металл прослужит долго.

ножницы по металлу;

молоток (деревянный и обычный)

плоскогубцы.

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на
листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить
чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В
этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке
используется только специальная акриловая краска (например, Цикроль, Тиккурила,
Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см.
Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть,
что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую
сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90
градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна
зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла
(гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять,
подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется
на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого
подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее
заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки
желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу
пополам.

Остальные элементы водостоков изготавливаются по такому же
принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не
подходит. Нужно брать стальную заготовку.
