Достоинства металлической водосточной системы
– Безопасность. Металлические водосточные системы выдерживают экстремальные нагрузки, включая снег и наледь.
– Эстетичность. Металлические водосточные системы представлены двумя типами: водосточные системы круглого и прямоугольного сечения. Возможность выбора типа водостоков в сочетании с широкой цветовой гаммой позволяет реализовать любую архитектурную идею.
– Эффективность. Оптимальное соотношение глубины желоба и диаметра трубы позволяет применять водосточные системы на различных зданиях.Легкость монтажа. Металлические водосточные системы удобны и просты в монтаже.
– Надежность. Комплектующие водосточной системы проходят жесткий контроль качества.Долговечность. Металл с покрытием пластизол обладает устойчивостью к механическим повреждениям и коррозии.
– Гарантия. Письменная гарантия производителя на водосточную систему 1 год. Срок службы металлических водостоков более 10 лет.
Достоинства пластиковой водосточной системы
– устойчива к атмосферным воздействиям и загрязнениям (кислые дожди, низкие и высокие температуры от -30С до +50С);- устойчива к УФ излучению;- устойчива к коррозии, бактериям, вредителям и большинству химических агрессивных веществ;термостойка;- ударопрочная, гололедноупорная;- прочна и эстетичная, привлекательного цвета и формы;- не требуют покраски и консервации;- простая в монтаже (возможность выполнения методом «сделай сам»);- срок службы 50 лет.

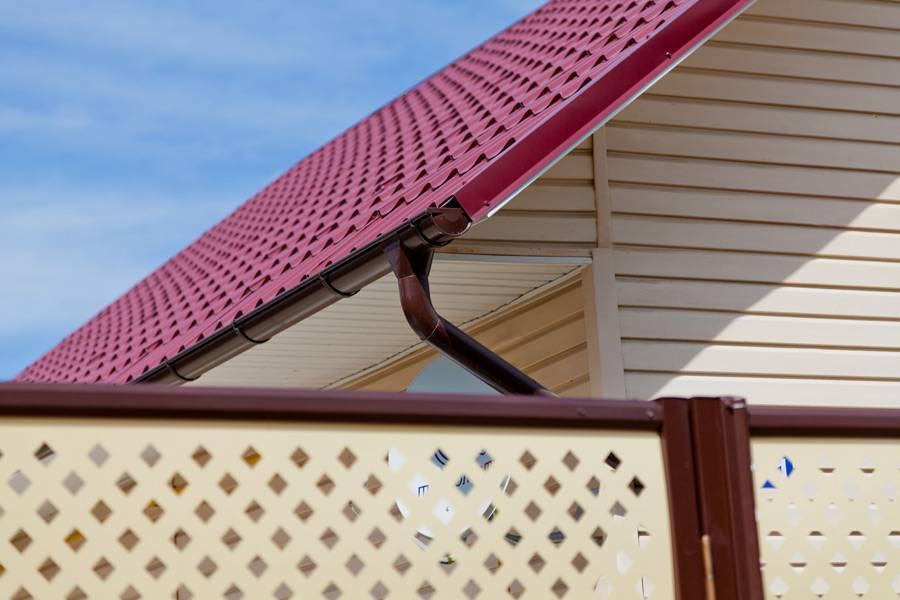

Водосточная система Гранд лайн (Grand Line)
– Основная задача водосточной системы — обеспечение управляемого стока осадков с поверхности кровли и отвод их на грунт или в систему ливневой канализации. Водосточная система, в виде организованного стока воды сохраняет привлекательный внешний вид здания, а фасад, цоколь и отмостка защищены от преждевременного разрушения. Поэтому все скатные кровли необходимо обустраивать водосточной системой. — Водосточные системы Grand Line производятся по ведущим европейским технологиям и соответствуют евронормам.- Все элементы систем разработаны с целью максимально простого монтажа и долговечности. Комплектация каждой водосточной системы рассчитывается индивидуально.
Установка крюков крепления для желобов
Как основание для установки крюков используют лобовую доску либо обрешетины. При использовании обрешетин изделия крепят через каждые 0,6-0,9 м, лобовой доски — через каждые 0,5 м.
Короткие крюки можно устанавливать во время укладки материала кровли или после ее завершения. Для длинных — когда крыша еще не обустроена.
Чтобы рассчитать количество таких элементов, измерьте длину карниза между начальным и последним крюками, а затем разделите его на выбранный шаг установки крюков. Также специалисты компании «Вестмет» напоминают: на стыках желобов, по их краям и на соединениях с углами обязательно крепят крюки.
Чтобы обеспечить ток воды, в сторону воронки выполняют уклон h (от 3 мм на 1 м). Для этого заранее намечают линию, которая соединит верхнюю и нижнюю точку ряда желобов. Вертикальное смещение для крюков показано на рис. 1б. Размечая и выполняя его, дополнительно проконтролируйте, что карниз кровли расположен строго по горизонтали.
Рис. 1 в
Монтаж выполняют так, чтобы при сходе снега, наледи с кровли крюки не сорвало ими. Для этого линию кровельного покрытия продлевают и внешний край первого (самого высокого) крюка размещают на 2 см ниже ее.
Стоимость водостока
Стоимость рассчитывается в зависимости от модели и конструктивных характеристик водостока: материала, толщины, вида защитного слоя.
Цена пластиковых конструкций и моделей «Оптима» водосточной системы «Гранд Лайн» – от 90 рублей за погонный метр. Стоимость погонного метра конструкций линейки «Премиум» – от 190 рублей.
Если приобретать детали по отдельности, желоб длиной три метра будет стоить около 770 рублей, крюки и заглушки в районе 150 рублей, трехметровая труба – 1000 рублей, воронки и коленца – 320 рублей. Комплект «Премиум» на большой дом обойдется примерно в 16000 рублей. «Оптима» на маленький» – около 6000 рублей.
Установка водостока позволяет своевременно удалять дождевые и талые воды, которые способны разрушить основу, фасад и крышу здания. Система «Гранд Лайн» подойдет для этих целей благодаря хорошей пропускаемости, долговечности и невысокой цене.
Сборка водостока своими руками
Правила монтажа водостоков производства Grand Line очень просты и не требуют больших затрат. Установка систем допускается даже при сильных морозах и высоких температурах.
Рабочие инструменты:
- дрель;
- уровень;
- рулетка;
- крюкогиб;
- отвертка;
- киянка;
- саморезы;
- ножовка;
На заметку. Нельзя применять болгарку. Она повреждает защиту системы, что может в будущем привести к коррозии металла.
- шнур маркировочный;
- пассатижи.
Металлический водосток Гранд Лайн имеет свои стадии сборки
1. Установка крюков на карниз либо стропила. Крюки являются основой всей конструкции. Шаг крепежа – около 1 м. Крепление выполняется в местах стыков желобов, в угловых стыках.
Могут использоваться крюки длинные и короткие, однако длинные обеспечат более высокую надежность и безопасность конструкции. Они монтируются до начала кровельных работ, в противном случае придется разбирать часть крыши. Крюки устанавливаются с небольшим вертикальным наклоном в 6 мм для обеспечения полного отвода воды.
2. Крепление воронок. Для этого в желобе вырезаются отверстия, предназначенные стать соединительным звеном. Края среза зачищаются для плотного примыкания. В водостоке Grand Line 125х90 необходимая ширина отверстий 110 мм., а для 150х100 их нужно расширить до 130 мм. Во время монтажа применяются сетки для исключения попадания в сток посторонних предметов, веток, листвы.
https://youtube.com/watch?v=FKkGnLkrJi8
3. Монтаж желобов выполняется на крюки специальными фиксаторами. Расстояние между желобами оставляйте в 6 мм для следующей установки.
4. Выполняется соединение углов с желобами. Места вставок обрабатываются герметиком. Следом крепятся соединители, расположенные между желобами в центре. Для их монтажа рекомендуется отогнуть замок, его завальцованную сторону закрепить на задней части желоба. Замок закрывается. Там, где на торцах желоба не соединяются с другими деталями, ставьте заглушки.
Все стыки заполняются строительным герметиком.
5. Монтаж труб, слива, колена, хомутов. Устанавливать на стену кронштейны рекомендуется с шагом 1 м. На одну трубу должно быть рассчитано по 2 держателя. Соединение проводится в порядке: сначала воронка, затем колено, следом труба и в самом конце слив. Обжим необходимо направлять вниз во избежание протечек.
Обзор цен
Купить Гранд лайн – значит обеспечить своему дому комфорт и безопасность. Предлагаем обзор средних цен в рублях на все составляющие части системы.
| Детали комплекта | 125х90 | 150х100 |
| Желоб полукруглый 3м | 650 | 800 |
| Заглушка | 100 | 150 |
| Соединитель для желоба | 100 | 150 |
| Угол внутренний, внешний для желоба 90 | 600 | 700 |
| Угол 135° | 950 | 1250 |
| Воронка — приемник | 250 | 300 |
| Водосборная воронка | 1000 | 1050 |
| Тройник для трубы | 1150 | 1200 |
| Труба круглая 3 м | 900 | 1000 |
| Колено трубы 60° | 250 | 300 |
| Труба соединительная круглая 1м | 300 | 350 |
| Короткий крюк | 100 | 150 |
| Длинный крюк | 100 | 150 |
| Кронштейн на кирпич | 150 | 200 |
| Кронштейн на дерево | 100 | 150 |
| Сточное колено | 300 | 350 |
Водосточные системы Grand Line
Хочу рассказать о недорогом и качественном отечественном продукте. От домовладельцев, установивших себе водостоки Grand Line слышу преимущественно положительные отзывы: система работает исправно, обошлась недорого, и было из чего выбрать.
О компании Grand Line
Компания Гранд Лайн появилась всего шесть лет назад, но уже заняла на восточноевропейском рынке лидирующую позицию по производству и сбыту стройматериалов и отделочных материалов для фасадов, ограждений, кровель.
Предприятие имеет семь заводов и более чем полсотни фирменных магазинов. Всего дилеров, официально реализующих продукцию компании, около восьми тысяч.
По производству водосточных систем и панельных ограждений компания на первом месте в РФ и Восточной Европе.
Все изделия имеют сертификаты, соответствуют ГОСТ и международным стандартам.
Ассортимент продукции Грандлайн
Профиль компании – производство стройматериалов из оцинкованного металла и ПВХ:
- Grand Line, водостоки для крыши.
- Металлочерепица.
- Профнастил для кровли и ограждений.
- Сайдинг металлический и ПВХ, софиты.
- Материалы и готовые заборы из профнастила, оцинкованной сетки, металлоштакетника.
- Аксессуары для кровель, фасадов, заборов.
- Монтажный инструмент.
Водосточные системы Grand Line
Водосточная система Grand Line изготавливается из стали с толстым слоем оцинковки.
- двустороннее полиуретановое,
- полиэстер 25 мкм,
- гальваническое Aluzinc.
Существуют три основных модельных линейки водостоков:
- для малых коттеджей, сечение 125 (желоб), 90 (труба),
- для средних и крупных домов, промышленных конструкций, 150 и 10,
- серия Optima: желоба и трубы прямоугольного сечения.
Цвета – белый, бордовый, зеленый, серый, черный и другие.
Преимущества
- Двустороннее полимерное покрытие обеспечивает идеальную защиту от коррозии, ультрафиолета, химических и механических воздействий.
- Долговечность (полвека и дольше).
- Продолжительные гарантийные сроки: на водосток 25 лет, на покрытие не менее 10.
- Не меньше одиннадцати дизайнерских решений для кровель в разных стилях.
- Высокая термическая стойкость и устойчивость к резким температурным перепадам.
Обратите внимание
В среднем цены на водостоки Гранд Лайн ниже западноевропейских. Стоимость зависит от модели и типа покрытия:
- желоб 125/90 с полимерным покрытием – 700-800 рублей, труба – около тысячи,
- 150/10 – желоб около 900, труба от тысячи,
- с покрытием Aluzinc, 125/90, желоб – около 500 рублей, труба – около 600.
Монтаж систем Гранд Лайн несложен, но требует внимательных расчетов и соблюдения технологии установки. Подробнее можно почитать в моей статье, посвященной монтажу.
Мы занимаемся монтажом водосточных систем давно, знаем все особенности и технические нюансы разных производителей. Посмотрите наши работы и стоимость работ.
Установим для вас водосток Гранд Лайн быстро, качественно и оформим гарантию на работу.
Подготовка крепежей для водосточного стояка
Aquasystem комплектует водосточные системы готовыми комплектами крепежей для стояков. Они универсальны, подходят для любых фасадов. Монтаж проводится следующим образом:
- установить дюбели, предварительно высверлив отверстия в стенах для них;
- крепеж вкрутить в декоративную накладку, затем ключом закрепить его в дюбеле;
- как можно плотнее прижать накладку к стене (для этого ее нужно провернуть в обратную сторону). Дополнительно можно использовать герметик;
- навернуть на крепеж гайку примерно на 1 см, видимой остается только часть резьбы (5 мм);
- навернуть на крепеж заднюю часть хомута, закрепить его гайкой;
- завести трубу в хомут, накинув его переднюю часть на получившийся стояк и закрепив ее винтами.
Устанавливать крепежи для трубы рекомендуется с шагом в 1,5 м.
Если крепежи устанавливают на фасаде с наружным утеплением или вентилируемой конструкцией, дополнительно нужно купить шпильки-удлинители и соединительные гайки.
Виды водостоков Гранд Лайн
На сегодняшний день водостоки Гранд Лайн представлены в 4 вариантах:
- 125х90;
- 150х100;
- Rohrfit Meister;
- Optima.
Первые два представлены системами с полукруглым сечением, материалом для изготовления которых выступает холоднокатаная сталь горячего оцинкования. Отличаются они при этом исключительно размерами, что, собственно, и определяет их сферу использования.
Grand Line 125х90 с полукруглым желобом диаметром 12,5 см и водосточной трубой сечением 9 см является оптимальным вариантом для малоэтажного строительства и негабаритных строений. Особенность этой серии − более углубленный в сравнении с аналогичными конструкциями конкурентов желоб, обеспечивающий эффективный отвод воды с кровли при любых погодных условиях.
Серия Grand Line 150х100, наоборот, больше подходит для средних и крупных объектов промышленного и гражданского назначения. Несмотря на внушительные размеры конструкции, допускается использование всего 1 водоприемной воронки на каждые 15 погонных метров желоба.
Rohrfit Meister, в отличие от двух вышеописанных серий, изготавливается из улучшенной модификации ПВХ. Такие пластиковые водостоки полукруглого сечения подходят для небольших по площади частных домов, коттеджей и производственных объектов.
Что же касается серии Optima, то она производится из оцинкованной стали с полимерным покрытием полиэстер, при этом и желоба, и водосточные трубы, имеют прямоугольное сечение.
Преимущества водосточных систем Гранд Лайн
Как металлические, так и пластиковые водостоки Гранд Лайн, имеют ряд преимуществ, выгодно выделяющие их на фоне аналогичных конструкций, производимых конкурентами. К числу явных достоинств рассматриваемых водостоков можно отнести:
- Увеличенную пропускную способность желобов и водосточных труб. За счет увеличения глубины желобов примерно на 30% в сравнении с аналогичными изделиями иных производителей, а также тщательно подобранного ее соотношения с диаметром трубы, система отвода талых и дождевых вод с крыши великолепно противостоит значительным нагрузкам, обусловленным ливневыми осадками и сползанием снежного слоя со скатов кровли.
- Простоту монтажа, которую подтверждает вышеизложенная инструкция.
- Герметичность. Конструкцией соединителей желобов предусмотрено наличие специальных колец, позволяющих надежно крепить их на трубе, и резиновых уплотнителей, обеспечивающих герметичность всех стыков. Плюс ко всему, замок рассчитан на многократное закрытие и открытие.
- Прочность и долговечность, обусловленную использованием высококачественных материалов и покрытий, стойких к коррозии.
- Особую конструкцию желоба, позволяющую заворачивать поток воды от верхнего края к центральной части дна, что исключает попадание на фасад и фундамент здания.
- Широкую цветовую гамму, представленную 14 вариантами цветовых решений, которые позволяют подобрать водосток под любую крышу.
- Устойчивость к температурным воздействиям и независимость от климатических условий.
- Отсутствие разных оттенков, что гарантирует однородность цвета водостока на протяжении всего периода эксплуатации.
- Современный дизайн.
- Не подверженность элементов водосточной системы засорам.
- Продуманную экономичную конструкцию (в среднем 1 воронка и 1 труба на 15 погонных метров карниза), позволяющую решать поставленные задачи при минимальных затратах.
Водостоки Grand Line − оптимальный вариант для зданий, различных по архитектурному типу и предназначению. Так как их конструкция не отличается особой сложностью, их монтаж вполне может быть проведен своими силами, а вот расчет необходимого количества элементов водостока лучше доверить профессионалам, что позволит избежать лишних трат финансов и материала, а также сбережет драгоценное время.
Достоинства систем компании Grand Line
Многочисленные отзывы говорят о достаточно высоком качестве российских водостоков. Из недостатков люди, выбравшие эти системы для своих домов, отмечают недостаточную стойкость цвета. Коричневые оттенки становятся белесыми, а белые желтеют. Зато эксплуатационные характеристики системы Grand Line на высоте. Потребители отмечают следующие плюсы водостоков:
- доступную стоимость;
- длительную гарантию;
- простой монтаж;
- надежные фиксаторы и уплотнители;
- большой ассортимент дополнительных, переходных деталей;
- широкую цветовую гамму, дающую возможность подобрать водосток под оттенок фасада и крыши;
- хорошую пропускную способность;
- большой температурный диапазон – водосток нормально функционирует в интервале от -50 до +60 градусов;
- большую, чем у других производителей, толщину стального профиля.
Из особенностей системы также можно назвать встроенные резиновые уплотнители, многократно повышающие герметичность стыков. Кроме того, желоба оснащены надежными замками, их допускается многократно открывать и закрывать снова.
Внимание! Еще одним преимуществом водостока является его экономичность – одна воронка на каждые 15 метров желоба вполне справляется с отводом воды
Помогла ли вам статья?
ПомоглаНе нравится
Установка воронок желоба
| Количество воронок следует рассчитывать из площади кровли. Для обеспечения оптимальной работы водосточной системы одна воронка (и одна труба соответственно) способна пропускать воду не более чем со 120 м2 площади проекции ската крыши на горизонт. Также на одну воронку должно приходиться не более 10 погонных метров желоба. В случае когда общий путь потока воды по скатам кровли более 7 м, то расчет воронок ведется из расчета 1 шт. на 100 м2. В предполагаемых местах установки воронок необходимо с помощью ножовки либо ножниц по металлу вырезать в желобе V-образное отверстие шириной около 100-110 мм. Отверстие нужно сделать максимально возможным по величине для большей эффективности работы системы. При этом расстояние от верхнего края желоба до выреза не должно быть менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Закрепляя завальцованной стороной в замке на внешней стороне желоба, наденьте на него воронку. Затем нужно отогнуть фиксаторы воронки внутрь желоба (рис. 2б). |
Установка воронок
Воронки соединяют линию желобов на карнизе со стояком на фасаде. Их располагают с определенным интервалом:
- для системы размером 125х90 — через каждые 10 м;
- для 150х100 — через каждые 15 м.
Место врезки выбирают так, чтобы оно было удалено от торца желоба на 15 см или более. Также предусматривают отступ в 1,5 см или больше от верхних краев. Для крепления в желобах выполняют отверстия V-образной формы (рис. 2). Ширина отверстия составляет:
- 10-11 см для желобов диаметром 125 мм;
- 12-13 см для желобов 150 мм.
Резы можно выполнить вручную, для этого используются просечные ножницы либо ножовка. Когда отверстия готовы, воронки надевают, подгоняя под них, крепят. Сторона с фальцем располагается на наружной поверхности желоба в замке. Далее подгибают внутрь фиксаторы, плотно прижимают их (2б).
Преимущества водосточной системы GrandSystem
Универсальность и удобство
- модульная система – вы всегда можете докупить и установить недостающие элементы;
- оптимальные габариты – комплектующие удобно перевозить и монтировать;
- универсальные цветовые решения – водостоки ГрандСистем отлично смотрятся на зданиях любой архитектуры;
- малый вес – минимальная нагрузка на конструкции дома;
- простота обслуживания – водостоки легко моются и очищаются.
Надежность и долговечность
- стальная основа обеспечивает высокую прочность и устойчивость к нагрузкам в любых направлениях;
- водостоки GrandSystem сохраняют целостность и при экстремально низких и высоких температурах;
- многослойное покрытие надежно защищает металл от коррозии;
- в случае повреждения любой элемент может быть заменен аналогичным в течение нескольких минут.
Специфика монтажа водостоков Гранд Лайн
Независимо от серии и типоразмера, в состав всех комплектов водосточных систем Grand Line входят:
- желоба и соединители к ним;
- заглушки для желобов и воронки под них;
- внутренние и внешние углы желоба;
- водосточная труба и тройник под нее;
- кронштейны для желобов и держатели для водосточных труб;
- колено под сток и под трубу.
Монтаж и установка всех вышеперечисленных комплектующих водостока не требует использования специальных герметиков и дополнительного усиления крепежами, из чего следует, что сборка всех узлов крепления должна производиться в строгом соответствии установленным правилам.
Инструкция монтажа предусматривает ряд последовательных этапов:
- Закрепление кронштейнов (крюков) под желоба.
- Установку воронок в подготовленные отверстия на желобах.
- Монтаж торцевых заглушек желобов.
- Монтаж горизонтальных элементов конструкции водостока.
- Фиксацию соединительных и угловых элементов.
- Монтаж водосточной трубы и ее сопутствующих элементов.
- Окончательная сборка и фиксация.
Инструкция по монтажу
Установка водосточной системы происходит в несколько этапов:
- Подготовительные работы. Перед установкой необходимо подготовить такие инструменты, как киянка, ножницы по металлу, рулетка, маркировочный шнур и пассатижи.
- Установка крюков желоба. Эти элементы системы должны закрепляться на карнизной доске до того, как произведен монтаж кровельного материала. Если же крепежные элементы закрепляются на готовой крыше, нужно использовать короткие крюки, которые крепятся на торцевой доске. Их количество зависит от площади кровли, поэтому расстояние между ними может составлять от 600 до 900 мм.
- Закрепление желобов. Для установки этих элементов системы нужно вставить их крюки, заведя внутренний край в фиксатор. После этого нужно закрепить внешний край фиксатором.
- Закрепление воронок желоба. Перед тем, как закрепить воронки, необходимо порезать отверстия в желобах при помощи ножовки или ножниц по металлу. Расстояние между торцом желоба и воронкой должно быть не менее 15 мм. После того, как воронка надета на водосток, нужно отогнуть фиксаторы водостока внутрь.
- Установка соединительных и угловых желобов. Чтобы зафиксировать дополнительные элементы системы, нужно использовать резиновые прокладки, которые предотвращают протекания и компенсируют температурное расширение. Фиксация на крюках производится таким же образом, как и при установке основных желобов.
- Закрепление водосточных труб. Для дома из дерева необходимо использовать саморезы, а для кирпичных и каменных стен применяются метизы, для которых нужно заранее просверлить отверстия. Соединение труб происходит при использовании специальных элементов, а также колен, позволяющих изменить направление водостока.
После прочтения инструкции установить водосточную систему Гранд Лайн (grand line) можно даже не имея опыта проведения таких работ, так как все элементы устанавливаются без использования специализированных строительных инструментов.
Преимущества Grand Line ↑
- Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет максимально высокую пропускную способность.
- Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
- Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.
- Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
- Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
- Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
- Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.
- Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.
Соединительные и угловые элементы для желобов
Стыки с такими элементами выполняют, оставляя зазор между ними и краем желоба в 3-4 мм. Зазор заполняют силиконовым герметиком, чтобы гарантировать отсутствие протечек.
Прежде, чем устанавливать соединители, отогните их замки под прямым углом. Далее наденьте изделия так, чтобы сторона с фальцем попала на заднюю сторону желоба. Когда соединение выполнено, замок защелкивают, а фиксатор подгибают в исходное положение (рис. 4).
| Рис. 4 | Рис. 5 |
Торец желоба может оставаться открытым, если он является начальным или конечным, не соединяется с угловым элементом и т.п. В этом случае устанавливаются заглушки. Стыки с ними дополнительно защищают герметиком (рис. 5).
Водосток Аквасистем
Эту истину легко проверить, если рассмотреть продукцию ещё оного отечественного производителя водостоков — водосточные системы компании «Aquasystem».
1. Материал:
- сталь холодного проката Ruukki (толщина 0,6-0,7мм) с двусторонней горячей оцинковкой;
- сталь с полимерным покрытием;
- медь (толщина 0,6);
- цинк-титан (инновационный сплав) толщиной 0,7мм.
2. Тот же тип размеров, что и у Grand Line: малый и большой (для жёлоба — 125, 150мм; для трубы – ᴓ90, 100мм).
3. Применяется двустороннее защитное покрытие:
- из полиуретана (PURAL);
- из пластизолей;
- слоя порошковой краски.
4. Освоено производство круглых и прямоугольных водостоков.
5. Комплект элементов системы разнообразен, отличается только конструкцией защитной сетки и высотой водосборной воронки (увеличенный накопитель).
Водостоки Aquasystem
Производитель водостоков Aquasystem отмечает следующие достоинства своей продукции:
- водостоки Aquasystem подходят для всех видов фальцевой и мягкой кровли;
- эффективны в любом климатическом поясе на территории РФ;
- увеличение надёжности и повышенной жёсткости конструкции осуществляется за счёт использования цельнометаллических угловых элементов;
- предполагается возможность подбора основных элементов (желобов, труб) по длине — от 0,1 до 9,0м;
- налицо увеличение общей пропускной способности;
- исключительная герметичность стыков за счёт резиновых уплотнителей, входящих в комплектацию;
- крепёжные крюки усилены рёбрами жёсткости;
- для соединения труб применяются внутренние замки;
- хомуты-фиксаторы стягиваются винтами и крепятся к любому виду фасадов;
- конструкция коленных сегментов исключает повышение влажности на стыках;
- пассивирующий слой покрытия придаёт элементам системы свойства диэлектрика;
- благородство цветовой гаммы выпускаемых изделий; подбор цвета по желанию заказчика.
Водосточная система, собирая атмосферные осадки с крыши, защищает стены от излишнего увлажнения и грязных потёков. Отвод стоков за пределы цоколя сохраняет несущую надёжность фундамента. Но удачно подобранный водосток осуществляет и другую, эстетическую функцию — он может придать строению стилевую завершённость, стать декоративным элементом архитектурного замысла.
Преимущества водосточной системы Grand Line®
На 25% больше пропускная способность
Пропускная способность водостока Grand Line — максимальная. Желоб водостока Grand Line в среднем на 25 % глубже, чем у других производителей. Тщательно подобранное соотношение глубины желоба и диаметра трубы водосточной системы Grand Line позволяет увеличить пропускную способность водосточной системы на четверть! Решив купить водосточную систему Grand Line, вы сэкономите на количестве водосточных труб в сравнении с другими водостоками, а как следствие, на стоимости всего заказа.
Уникальная письменная гарантия
Единственная в России фирменная письменная гарантия на водосточную систему Grand Line с двусторонним покрытием на основе полиуретана до 25 лет.
Вы получаете уверенность в качестве водосточной системы дома на протяжении всего срока гарантии.
Герметичность на всем протяжении срока службы
Соединитель желоба с кольцом дает возможность максимально точно обеспечить фиксирование на желобе, обеспечить герметичность стыка и многократно смыкать-размыкать замок.
Имеет большую толщину стали по сравнению с другими водостоками
Большая толщина металла водосточной системы Grand Line делает ее более прочной и долговечной, а также снижает риски повреждения в момент транспортировки и монтажа.
Защита с двух сторон
Двустороннее полимерное покрытие на основе полиуретана увеличивает коррозионную стойкость водосточной системы, как с внешней, та и с внутренней стороны.
Покрытие на основе полиуретана обеспечивает водостоку:
- химическую инертность к солям, взвешенным в атмосфере промышленных и прибрежных зон
- устойчивость к механическим повреждениям в процессе монтажа и эксплуатации
- высокую стойкость к коррозии, что позволяет эксплуатировать водосток в течение 50 лет
- защиту от ультрафиолета — все элементы водосточной системы максимально долго сохраняют насыщенность цвета
Отсутствие разнооттеночности на протяжении всего срока службы!
Абсолютно все элементы водосточной системы Grand Line изготовлены из европейской стали с двусторонним покрытием на основе полиуретана, что гарантирует однородность их цвета на протяжении всего периода эксплуатации.
Сохранность продукции с момента производства
Элементы водосточной системы Grand Line поставляются в наиболее удобной и качественной упаковке, которая позволяет обеспечить максимальную сохранность продукции во время транспортировки.
Подходит для монтажа в любом регионе
Широкий температурный диапазон эксплуатации водосточной системы Grand Line от -60 до +120 °С делает ее универсальной в использовании для любого региона РФ.
Водосточный стояк
Водосточные трубы на фасаде крепятся с использованием кронштейнов. При их монтаже инженеры компании «Вестмет» напоминают: крепежи должны быть зафиксированы в несущем материале стены (не в материале декоративной облицовки). Если стены выполнены из камня, крепежные отверстия под метизы просверливают в заранее намеченных точках.
Каждая труба должна быть закреплена минимум в двух местах. Расстояние между креплениями не должно превышать 1,5 м. Сначала устанавливают те кронштейны, на которых будут закреплены участки стыков труб с коленами и друг с другом.
Стояк собирают после того, как будут установлены кронштейны. На фасаде его крепят в собранном виде. При сборке соединяют трубы, колена, если требуется, устанавливают соединительную трубу. Последняя требуется при обходе выступающих элементов фасада, а также при большой ширине кровельного свеса. Длину этого элемента замеряют по месту. Если она составляет до 0,5 м, водосточную трубу длиной 1 м режут на две части.
Стояк должен иметь такую общую длину, чтобы край сливного колена находился в 20 см от уровня отмостки (земли). Если колено будет поднято выше, вытекающая вода будет разбрызгиваться.
После сборки стояка его выравнивают, размещают в кронштейнах, соединяют с воронками на кровельных свесах. Только после этого закрывают замки кронштейнов, надевая на хомуты фиксирующие пряжки.
В таблице приведены расчетные длины соединительной трубы L для водосточных систем, у которых воронка и стояк расположены в одной плоскости. При смещении стояка вбок, длину замеряют по месту.
u, мм | h, мм | L, мм | u, мм | h, мм | L, мм |
200 | 310 | — | 600 | 540 | 535 |
250 | 340 | 130 | 650 | 570 | 590 |
300 | 365 | 190 | 700 | 595 | 650 |
350 | 395 | 245 | 750 | 625 | 705 |
400 | 425 | 300 | 800 | 655 | 765 |
450 | 455 | 360 | 850 | 685 | 820 |
500 | 480 | 420 | 900 | 715 | 880 |
550 | 510 | 475 | 950 | 740 | 940 |
| При u равном 200 мм и менее соединительная труба не требуется. |
Важно! При монтаже располагайте элементы обжатой частью вниз. При таком стыке стояк защищен от протечек
Как отзываются покупатели
Многочисленные отзывы о Гранд лайн отмечают ее надежность, долговечность, простоту монтажа и эстетичный вид. Вот некоторые из них.
«Монтаж сделали быстро, без проблем. Нареканий нет вот уже 6 лет. Чищу периодически осенью и после зимы, забивается разным мусором, особенно листвой. Купил систему белого цвета под фасад и чтобы не выгорала. Недостаток белого – остаются грязные разводы после дождей. Так и хочется ее периодически мыть. В остальном функционирует супер».
Виктор, Самара.
«Приобрела коричневого цвета Гранд лайн два года назад. Быстрая установка и недорогая по стоимости. Мужу нравятся хомуты крепления, хорошую герметичность обеспечивают заглушки. А мне захотелось коричневого цвета под черепицу. Так вот, на солнечной стороне коричневый быстро выгорел и стал белесым. Вроде ничего страшного, но хочется, чтобы цвет сохранялся как можно дольше».
Александра, Московская область.
Сертификат соответствия на водосточные системы Grand Line
Все элементы водостоков соответствуют требованиям, установленным действующими нормативным актами.
| |||
 |
