Монтаж
Обладателям загородных домов необходимо в первую очередь позаботиться о том, чтобы система водоотвода на кровле была грамотно спроектирована и установлена. Тогда она прослужит достаточно долго, из какого бы материала она бы ни была.
Перед тем как начать работы по установке, следует покрасить торцевые кровельные доски. Потому как после фиксации желобов, доступ к ним будет практически невозможен. Желоба устанавливают непосредственно по окончании монтажа обрешетки, но перед укладкой кровельного покрытия. Так как кронштейны желоба фиксируют непосредственно к решетке. Монтаж труб водосточной системы осуществляют уже после завершения кровельных работ.
Устраивая водосточную систему очень важно обеспечить правильный уклон желоба. Он не должен быть слишком маленьким или большим
Оптимальным уклоном принято считать уклон от 2 до 5 мм на один погонный метр желоба. Крюк, при помощи которого желоб фиксируют в высшей точке уклона, крепят по высоте так, чтобы наружный край желоба был ниже плоскости ската на 25-50 мм. Отрезки желобов стыкуют между собой. Уплотнить стыки можно по-разному:
- заклепками,
- силиконовым герметиком,
- скобами с резиновой прокладкой,
- при помощи специальных стяжек.
На концы желобов, не соединенных с угловыми элементами, ставят заглушки.
Пластиковые водостоки разделяют по способу соединения элементов (клеевой и на резиновых уплотнителях). Совмещать клеевую систему с соединениями на резиновых уплотнителях специалисты настоятельно не рекомендуют.
Стоит также отметить и другие отличия монтажа водостоков из ПВХ и металла, к примеру, изменение длины элементов системы водоотвода из ПВХ под действием перепада температур. Избегая неприятных последствий, используют фасонные детали, компенсирующие изменение длины желобов и труб, но только в том случае, если они имеют клеевой тип соединения. Это расширительные устройства, которые соединяют два отрезка желоба таким образом, чтобы их концы могли сдвигаться. Если пластиковые системы водостока собирают на уплотняющих резиновых прокладках, не используя клей, в этом случае можно обойтись без дополнительных компенсаторов.
Некоторые эксперты абсолютно уверены, что задачу линейного расширения пластика легко решает кромка желоба, которая обеспечивает дополнительную жесткость. Желоб «защелкивается» в кронштейн, сохраняя при этом подвижность в горизонтальной плоскости. Расширительные элементы, по мнению экспертов, следует применять тогда, когда кровельный желоб превышает отметку в восемнадцать метров (для замкнутых по периметру желобов – более восьми метров), а монтаж расширителей не представляет никакой сложности.
Монтируя системы водоотвода из ПВХ и металла между кронштейнами, на которые фиксируют желоба, делают разный зазор. У пластиковых систем он не должен превышать 60 см, а у металлических – 90 см. По конструктивным особенностям, пластиковые водостоки имеют больше преимуществ, нежели металлические.
Как нужно ухаживать за системой водоотвода
Недостаточно грамотного монтажа для полноценного функционирования водостока. Крыши, особенно с небольшим углом наклона, склонны к накоплению мусора и грязи. Чтобы водоотведение работало нормально, желоба и трубы необходимо периодически очищать.
Делают ревизию водостоков как минимум дважды в год: в конце осени и в начале весны. В первом случае, убирают с желобов листья, ветки и другой осенний мусор, занесенный на крышу ветром. Желоба можно почистить неметаллической щеткой с применением обезжиривающего средства (моющее для посуды, например). Затем можно протянуть поливочный шланг и промыть трубы и желоба под напором.
Весной на крыше может находиться слежавшийся снег, сосульки и различный сор. Их счищают пластиковой лопатой, стараясь не повредить водосток и кровлю. Так же допускается очищение желобов мягкой щеткой.
При правильном монтаже и своевременном обслуживании система водоотведения будет функционировать долгие годы. Такой подход позволит хозяину дома не беспокоиться о целостности фундамента и стен, а собранная водостоком дождевая вода может пригодиться в хозяйстве.
Статьи о водосточных системах
Как установить систему для отвода воды Docke
Монтаж водостока происходит по следующей схеме:
- установка и закрепление кронштейнов;
- монтаж воронки-водоприемника и желобов;
- крепление желобных элементов к кронштейнам;
- установка защитной сетки на воронку слива и сам водосборный желоб;
- монтаж вертикальных стоковых труб с последовательным их креплением к фасаду с помощью хомутов;
- соединение воронок с трубами коленными элементами (45 градусов);
- установка нижней части стоковой трубы в дождеприемник;
- крепление на нижний торец трубы углового колена для отвода осадков на большое расстояние (если нет дождеприемника).
Важно учитывать, что водосточная система должна проходить по всему периметру нижней части кровли. Если крыша имеет большие размеры, тогда ее необходимо условно поделить на несколько частей и для каждой создать свою, отдельно функционирующую водосточную систему
Это необходимо, чтобы обеспечить оптимальный отвод воды с кровли в нужном количестве со всех сторон.
Водосточные системы Docke обладают всеми необходимыми характеристиками для того, чтобы создать эффективный отвод воды с крыши дома любой конструкции. С ними вам не придется беспокоиться о сохранности фундамента и фасадов здания на следующие 25 лет. При этом они не испортят своим видом экстерьер, а наоборот, сделают его еще более привлекательным и современным.
Из чего состоит водосточная система
Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:
- горизонтальной, основным элементов которой выступают желоба;
- вертикальной, где основной элемент – трубы.
Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.

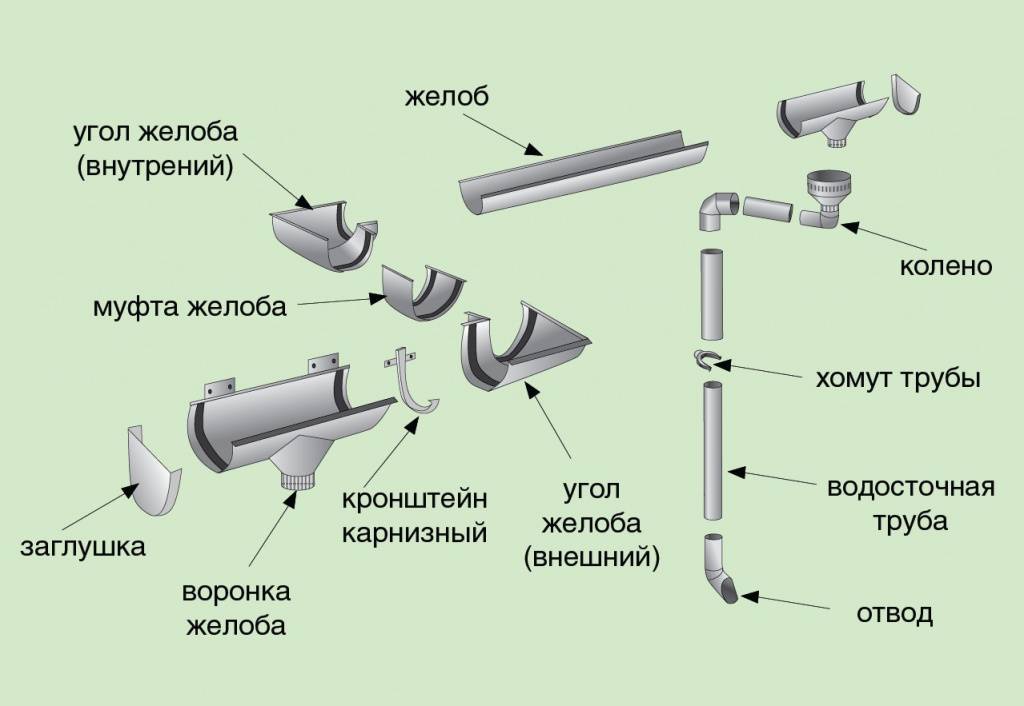

Все элементы водосточной системыИсточник deal.by
Кроме этих трех изделий в конструкцию водостока также входят:
- Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
- Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
- Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
- Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.
Защитная сетка водостока внутри желобовИсточник realmi-ural.ru
- Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
- Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
- Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
- Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.
Хомут для крепления трубы водосточной системыИсточник ws-stroi.ru
Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:
- из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
- из меди;
- из алюминиевого сплава;
- полимера, обычно из ПВХ.
Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.

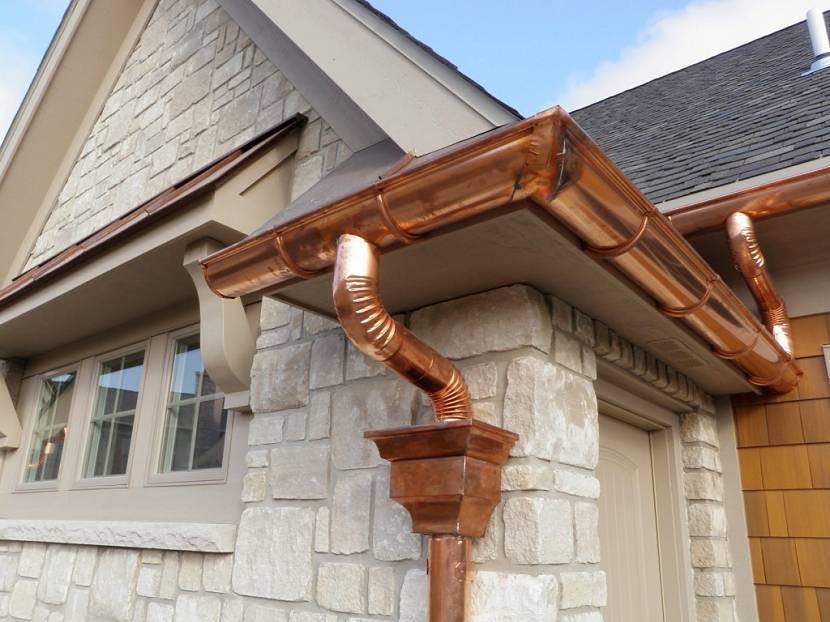

Медный кровельный водостокИсточник solarcleaningnow.com
По каким параметрам выбирается водосток
Как и любые изделия, элементы водостока крыши дома имеют свои размеры. Основной из них – диаметр. Здесь имеется в виду диаметр вертикально устанавливаемых труб и горизонтально укладываемых желобов. Последние – это, по сути, те же трубы, только разрезанные вдоль пополам.
Выбирая водосточную систему, надо обязательно учитывать этот параметр, от которого зависит эффективная работа всей системы в целом. А его подбирают под площадь ската, под которую водосток смонтирован. Давайте обозначим соотношение этих двух параметров, а именно площадь ската и диаметры труб и желобов:
- если площадь кровли не превышает 70 м², то водосточную систему собирают из желобов диаметром 90 мм, и труб 75 мм;
- если площадь увеличивается до 130 м², то соответственно параметры диаметра увеличивают до 130 и 100 мм;
- на более больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.
Диаметр желоба должен соответствовать площади крышиИсточник canalonesdoncanal.es
Но в соотношении двух параметров иногда вклинивается количество стояков, расположенных на одном скате. Обычно трубные элементы устанавливают на расстоянии 10-12 м друг от друга. Поэтому приходится предварительно измерить длину карниза крыши, а уже потом рассчитывать количество трубных стояков. Чем больше вертикальных частей в конструкции водосточной системы, тем меньших параметров можно их выбирать. Хотя это не всегда приемлемо. Ведь на параметр площади ската влияет не только его длина, но и ширина. А она может быть разной. Поэтому в процессе проведения расчетов берут именно те показатели, а точнее соотношения, которые были обозначены выше.
Наружные водостоки прямоугольного сечения. Преимущества и недостатки
Для производства таких изделий используется горячеоцинкованная сталь, покрытая полимером, чаще всего пуралом или пластизолом. Главное отличие водосточных труб прямоугольного сечения от круглых изделий заключается в технологии монтажа. Для их соединения применяются герметики и заклёпки. По сравнению со стыковкой круглых систем водоотведения, этот процесс более сложный.
Значительные отличия имеют также и крепёжные элементы, используемые для фиксации прямоугольного водостока к стене дома. Обусловлено это тем, что такая конструкция требует более надёжного крепления. Для этого применяются крепежи, изготовленные из оцинкованной стали толщиной до 4 миллиметров, покрытой слоем порошковой краски.
Геометрическая форма желобов и труб в виде прямоугольника по сравнению с круглым водостоком, придаёт системе водоотвода следующие достоинства:
- необычный внешний вид. Действительно, встретить сегодня такую конструкцию можно довольно редко. Здания с прямоугольными водостоками характерны стилю модерн начала XX века;
- большая пропускная способность при тех же габаритах. Из курса геометрии средней школы известно, что площадь квадрата больше площади вписанного в него круга;
- меньшая стоимость при равной пропускной способности. Это вытекает из предыдущего пункта. Ведь для создания прямоугольной оцинкованной водосточной системы в этом случае понадобится меньше материала;
- больший уровень устойчивости к механическим воздействиям. Всем известно, что при замерзании вода расширяется. Это явление приводит к возникновению усилий на разрыв. Если говорить о наружных прямоугольных оцинкованных водосточных трубах, то часть этих усилий тратится на округление, изгиб их стенок и лишь оставшаяся часть на разрыв.
Водосточные трубы прямоугольного сечения отличаются лучшей пропускной способностью, чем круглые
Конечно же, такое сечение водостоков вызывает сложности их монтажа. Однако преодолев трудности один раз, домовладелец сможет ощутить преимущества прямоугольной системы водоотведения на протяжении многих лет её эксплуатации.
При выполнении такой работы следует прислушаться к советам профессионалов. Для правильного подбора сечения труб и желобов, изготовленных из оцинкованной стали, они рекомендуют предварительно вычислить площадь водоотвода. А после проведения расчётов, воспользоваться данными, представленными в нижерасположенной таблице.
Таблица 1
| Площадь водосбора, квадратные метры | Сечение трубы при монтаже двух труб, миллиметры | Сечение трубы при монтаже одной трубы, миллиметры | Сечение желоба, миллиметры |
| 160-220 | 110 | ________ | 150 |
| 120-200 | 87 | ________ | 150 |
| 80-130 | ________ | 110 | 125 |
| 60-100 | ________ | 87 | 115 |
При установке водосточной системы из оцинкованной стали необходимо учесть все тонкие моменты используемых технологий. Иначе она не сможет полноценно выполнять возложенные на неё функции.
Как следует выбирать водостоки?
Выбор между пластиком и металлом обусловлен множеством факторов. Водосточная система не является чем-то самостоятельным. Она должна соответствовать материалу кровли и форме крыши.
Выбирая систему водостока, необходимо ориентироваться на:
- площадь скатов крыши;
- финансовые возможности;
- климатические условия (объемы дождя и снега, температуру воздуха в течение года);
- дизайн фасада здания;
- уложенный кровельный материал.
Если есть вероятность образования наледи, то лучше всего остановить свой выбор на металлическом водостоке. Это касается и ситуации с обильными осадками и сильными морозами. Пластик в этом случае стоит сразу отложить в сторону.
Если кровля сделана из меди, то и водостоки лучше подбирать для крыши медные – дешевые пластиковые конструкции при таком соседстве будут смотреться слишком убого
Если дом покрыт металлочерепицей либо профнастилом, то самым оптимальным выбором будет металлический водосток из оцинкованной стали с полимерным покрытием под цвет кровельного материала.
А для выполненной из гибкой черепицы или иной мягкой кровли больше подойдет вариант из пластика. Под шифер также стоит брать пластиковую конструкцию.
Многое при выборе водостока зависит от возможностей в плане финансов. Сначала нужно выполнить расчет необходимого количества типовых элементов для сборки водостоков. Как правильно это сделать мы рассмотрели в следующей статье.
Если из-за нехватки средств для покрытия крыши выбирались дешевые материалы, то тратиться на водоотвод из меди смысла мало. Это непрактично и выглядеть будет нелепо.
Лучше в такой ситуации смонтировать пластиковые трубы и желоба, а на следующий год вложиться в новую кровлю и водостоки по полной.
Медные водостоки для крыши
Преимущества
- Длительный срок службы без потери внешних и эксплуатационных качеств. С годами на поверхности труб образуется благородная патина, которая служит дополнительной защитой водостока от агрессивных факторов окружающей среды.
- Прекрасное решение для авторских архитектурных проектов.
- При профессиональном монтаже не требуется герметизация стыков.
Недостатки
- Ограниченность в использовании. Они не подходят для крыши с металлокерамическим или битумным покрытием, не сочетаются с листовой кровлей.
- Сложный монтаж. Медные стояки и доборные элементы нельзя крепить на обычные гвозди и саморезы. Требуется избегать контакта меди с цинком и алюминием. Тяжелые трубы создают серьезную нагрузку на подкровельную систему и фасад здания.
- Высокая цена.
Сравнительная таблица водосточных систем
| Водостоки из ПВХ | Медные водостоки | Оцинкованный металл с полимерным покрытием | Оцинкованная сталь или жесть | |
|---|---|---|---|---|
| Вес | Легкий | Тяжелый | Средний | Средний |
| Срок службы | 50 лет | 150 лет | 50 лет | 10 лет |
| Стойкость цвета | Стойкий к выцветанию | Цвет меняется в процессе эксплуатации от медного до зеленого | Стойкий к выцветанию | Стойкий к выцветанию |
| Монтаж | При сборке не требуется специальных знаний | При сборке требуется высокая квалификация, так как стыкиэлементов соединяются с помощью спайки | При сборке не требуется специальных знаний | При сборке не требуется специальных знаний |
| Ударопрочность | Высокая ударопрочность даже при отрицательных температурах | Появление вмятин | Появление вмятин | Появление вмятин |
| Воздействие УФ и атмосферных явлений | Не подвержены коррозии, устойчивы к атмосферным явлениям, средняя устойчивость к УФ | Не подвержены коррозии, устойчивы к УФ и атмосферным явлениям | Подвержены коррозии при нарушении полимерного покрытия | Подвержены коррозии при нарушении покрытия |
| Влияние перепадов температуры | Высокий показатель линейного расширения при температурных колебаниях компенсируется особенностями конструкции | Медные водостоки имеют относительно небольшие линейные расширения при перепадах температуры | Металлические водостоки имеют относительно небольшие линейные расширения при перепадах температуры | Металлические водостоки имеют относительно небольшие линейные расширения при перепадах температуры |
Материал водосточной системы
Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.
Водосточная система из оцинкованного листа
Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.
Пластиковый
Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:
- возможность эксплуатации практически при любых температурных условиях;
- стопроцентная инертность к ультрафиолету;
- презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
- лёгкость конструкции.
Водосточная система из пластика
Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.
О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.
Металлические с полимерным покрытием
По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент
Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение
Металлические водосточные системы с полимерным покрытием
Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.
Другие варианты
Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.
Критерии выбора
Водосточная система выбирается по двум показателям:
- Материал, из которого изготавливаются элементы конструкции.
- Размеры элементов. В основном это ширина лотков и диаметр труб.
Пластиковая или металлическая?
Сегодня производители предлагают водосточные системы, изготавливаемые или из стального листа (оцинкованного и покрашенного), или из меди, или из пластика.
Отметим, что стальные водоотводы используются в сооружении водосточных систем давно. И сегодня это один из востребованных видов. О нем можно сказать, что это:
- повышенная прочность элементов,
- их долгосрочная эксплуатация,
- возможность оформить в разные цвета за счет покраски,
- невысокая цена,
- простота установки.
Медные водостоки относятся к категории премиум класса. По всем техническим и эксплуатационным характеристикам ни превосходят и стальные, и пластиковые. У них превосходный внешний вид, но очень высокая цена. Именно поэтому медные водосточные система не так популярны, как две остальные.
Что касается изделий из пластика, то первое, на что обращают внимание потребители, это низкая цена. Но основное преимущество этого материала – стопроцентная коррозионная стойкость. По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным
К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие
По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным. К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие.
Как рассчитать размеры водостоков
Расчет размеров элементов водосточной системы проводят относительно площади скатов крыши. Вот таблица с некоторыми соотношениями, касающихся пластиковых и металлических систем.
| Площадь ската крыши, м² | Ширина желобов (пластик-металл), м | Диаметр труб (пластик-металл), м | Количество водосточных стояков для одного ската, шт. |
| До 70 | 0,9/1 | 0,75/0,75 | 1 у края стены |
| 70-140 | 1,3/1,5 | 1/1 | 1 у края стены |
| До 110 | 0,9 | 0,75 | 1 по центру карниза |
| 110-200 | 1,3 | 1 | 1 по центру карниза |
| До 140 | 0,9/1,25 | 0,75/0,9 | 2 стояка |
| 140-220 | 1,3/1,5 | 1/1 | 2 стояка |
Даже из этого соотношения хорошо видно, что пластиковые конструкции по своим размерам меньше, но пропускают объем воды точно такой же, как и металлические системы с большими размерами. Получается, что даже в этом случае пластиковые водостоки предпочтительнее. Но надо отдать должное производителям металлических водосточных систем, которые сегодня предлагают изделия из оцинкованной стали, покрытые с двух сторон полимерным слоем. Это в первую очередь увеличивает срок их эксплуатации, а во-вторых, приближает технические характеристики к пластиковым аналогам. Но по прочности металлические все равно лучше.
И еще одна таблица сравнения преимуществ пластиковых и металлических водостоков.
| Пластиковые водостоки | Металлические |
| Дешевле металлического | Высокие прочностные характеристики, потому что изготавливается из оцинкованного листа толщиною 0,6 мм |
| Меньше отходов в процессе монтажа | Разнообразное оформление в плане декоративного дизайна |
| Степень деформации ниже | Не реагирует на температурные деформации |
| В процессе установки не боится царапин | Прекрасно гармонирует с металлическими кровельными материалами |
| То же самое и в процессе эксплуатации | Хорошо справляется с перепадами температур |
| Не страшны мелкие дефекты | Не деформируется под действием солнечных лучей |
| При деформации после схождения снега может восстанавливаться по форме и размерам | Имеет большую несущую способность |
| Монтаж легче, чем металлического | Не такой хрупкий как пластик |
| Вес меньше | Это негорючий материал |
| Нейтрален к воздействию биологических и химических нагрузок | Срок службы 15-30 лет |
| Звукоизоляционные свойства лучше | |
| Не коррозирует | |
| Срок службы 10 лет |
Вот такие сравнительные характеристики можно предложить, чтобы сделать правильный выбор водосточной системы. Главное, как показывает практика, это долгосрочная эксплуатация и внешний вид, который должен вписаться в оформление дома. Об эффективность можно говорить лишь с позиции точного расчета размеров.
