Конструктивные особенности водосточной системы круглого сечения МП Престиж

Плюсы водосточных систем «Металл Профиль»

Выбирая водосточную систему, каждый владелец загородной постройки рассчитывает приобрести надежный, способный прослужить много лет, комплект

Не менее важно соотношение цена/качество, а также удобство обслуживания и внешняя эстетичность, придающая фасаду дома завершенный вид. Популярной продукцией, соответствующей требованиям подрядчика, архитектора и владельца дома, являются водостоки Металлпрофиль (МП), обладающие следующими преимуществами:

  • Стойкость. Продукция МП разработана для использования в широком спектре погодных условий. Сливные системы МП исправно функционируют в любом климате, с успехом перенося как сильную жару, так и суровые зимы. Материалы комплектующих спокойно выдерживают обледенение, обладают устойчивостью к механическим повреждениям и антикоррозийной прочностью.
  • Долговечность. Срок службы водосточной системы «Металл Профиль» рассчитан на 40-50 лет.
  • Защита. В течение всего этого времени основание и фасад строения (стеновая конструкция и отделка) не будут страдать от сырости; преждевременный ремонт не потребуется.

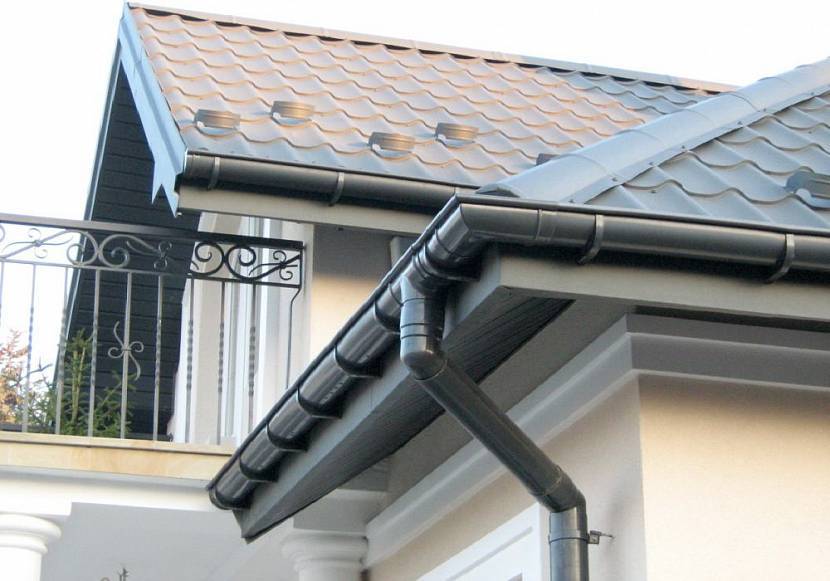

Качественные системы рассчитаны на длительную эксплуатациюИсточник przepisnadom.pl

  • Рабочие характеристики. Сливная система МП рассчитана на высокую пропускную способность. Испорченные элементы системы легко меняются или, при необходимости поддаются ремонту (возвращают первоначальную форму).
  • Выбор. Выпускается широкий ассортимент комплектующих; полимерное покрытие приятно разнообразит цветовую гамму, позволяя подобрать их к любому дизайну.
  • Простой монтаж. При установке не используются герметизирующие составы, стыки не проклепывают; конструкция монтируется легко и быстро.
  • Безопасность. Водостоки МП изготавливаются из стали с полимерным покрытием, которое не выделяет токсичных веществ даже под прямыми солнечными лучами.

Этапы монтажа

Перед началом монтирования водостока необходимо провести осмотр дома, выявить его архитектурные отличия, выдающиеся элементы и впадины. Конструкция по месту установки не должна противоречить общему стилевому решению. Затем приступают к составлению схемы монтажа и расчету площади крыши, с которой станет стекать вода. Это легко сделать, используя школьные знания по геометрии.

Сточная труба сечением 100 мм эффективно функционирует при кровельной площади до 220 «квадратов».

Сам монтаж несложен, он напоминает сборку конструктора, если руководствоваться пошаговой инструкцией. Вначале идет установка кронштейнов для желобов. Она проводится до закрепления карнизных планок и металлической черепицы. На нижней обрешеточной доске при помощи рулетки размечаются скрепляющие точки с шагом в 500 мм. Используется не больше 10 м желоба на одну трубу, с общим уклоном – 3 мм на 1 м. Отступление от края доски должно быть не больше 150 мм. На данном расстоянии требуется сделать крепление первого держателя.

Крайние кронштейны отгибаются вниз полосогибом, между ними протягивают шнурок. Средние монтируются по аналогичной схеме так, чтобы они соприкасались со шнурком. Если желоб длинный, его можно обрезать по размеру.

Дальнейшие этапы установки водосточного устройства:

  1. На желобе намечают и делают разрез в форме галочки шириной 10 см вверху под выпускную воронку. Рекомендованное расстояние от нее до желобного края 15 см.
  2. Перед воронки заправляют под внешний желобной загиб. Затем плотно поджимают и фиксируют, загибая резной фланец на заднюю кромку. На торцы желобов монтируют заглушки, применяя киянку.
  3. Желоба заправляют в кронштейны и укрепляют.
  4. На обрешеточной доске фиксируют карнизные планки. Установку карниза выполняют так, чтоб он перекрывал внутреннюю желобную стенку. Карниз сажают на обрешеточные доски на шурупы. Ограничители перелива монтируют на желоб в тех местах, где вода стекает особенно обильно.

  5. Если нужно состыковать желобные срезы, их вставляют один в другой с запасом в 25–30 мм. На месте стыка понадобится установка соединителя с прокладкой из эластичной резины. Задним фланцем его цепляют за внутренний желобной край, перед подтягивают к желобу, закрывают замок, который фиксируется язычком.
  6. Воронка присоединяется к трубе при помощи двух коленец и соединяющей муфты. Длина последней определяется по месту и, если нужно, деталь уменьшается резаком или ножовкой по металлу. Отрезки, которые остались после сборки, можно применить для ремонтных нужд, если произвести их обжимку гофроклещами.
  7. В комплекте предлагаются два типа трубных держателей. Их применяют на любых поверхностях и материалах. Они монтируются на стенке здания с таким учетом: по одной детали на каждый метр трубопровода и на участках стыковки отрезков. Закрепляются трубы в них с помощью особых замковых конструкций.
  8. К низу трубы присоединяют сливное колено, отмерив до отмостки 30 см.

Самостоятельный монтаж водосточной системы «Престиж» не трудный. Для этого не понадобятся особые навыки и профессиональные наработки. Из инструмента и материалов будут необходимы ножовка по металлу, аккумуляторные шуруповерт, электродрель либо перфоратор, шурупы и полосогиб.

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»:

  • Длинные – крепятся к обрешетке,
  • короткие – к лобовой доске.

Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.

И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю.

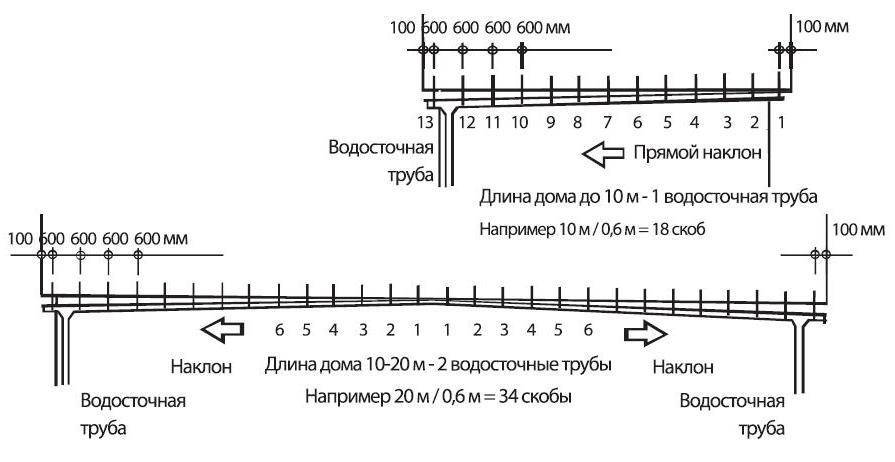

Разметка уклона желоба для длинных крюков

Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним.

На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки.

Разметка уклона желоба для коротких крюков

Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Этап 3. Установка водосточных труб

Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы. Крепление соединительной трубы

Крепление соединительной трубы

Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома).

Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

Крепление водосточной трубы с помощью хомутов-держателей

Сначала нужно установить на стену хомуты. Ставят их:

  • вверху и внизу водосточной трубы,
  • в месте стыковки двух труб.

У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами.

Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус.

Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм.

В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника широкий раструб, поэтому подводить трубы можно под разными углами.

Монтаж водосточной системы МП ПРОЕКТ

Кронштейны

  1. Монтируются на нижнюю обрешеточную доску до того, как будут установлены карнизы и уложено покрытие кровли.
  2. До установки кронштейнов по нижней обрешетине нужно выполнить разметку. Точки, в которых будут установлены кронштейны, располагаются с шагом в 40-50 см. Максимальная длина желобов на 1 стояк водостока — 10 м.

Разметку, как отмечают специалисты компании «Кровли-М», проводят двумя способами.

  1. Каждый кронштейн нумеруется, их размечают, обеспечивая уклон трассы в 2,5 мм на 1 м. Изделия подгибаются полосогибом и крепятся в отмеченных на обрешетине местах.
  2. Начальный и конечный кронштейны крепятся к обрешетине и подгибаются. В результате подгиба будущая трасса должна получить требуемый уклон. Между кронштейнами протягивают шнур, по которому при установке выравниваются остальные держатели.

Для фальцевых кровель допустимо использование системы МП Проект без желобов. Система проектируется так, чтобы 1 стояк водостока отводил воду не более, чем со 120 м2 площади крыши.

Желоба

При установке трассы из водосточных желобов специальная обработка требуется тому из них, в который будет устанавливаться выпускная воронка. Если требуется, его укорачивают до нужной длины. Далее в дне желоба прорезают отверстие на расстоянии от 20 см до краев. Оно должно иметь V-образную форму и ширину в 16 см.

Установка желобов

  1. Каждое изделие вставляется в кронштейн и фиксируется.
  2. В углах трассы устанавливаются угловые элементы.
  3. На обрешетины монтируют карнизные планки.

Заглушки

Устанавливаются в оставшихся открытыми торцах желобов. При установке заглушек используется герметик. Крепление каждой заглушки выполняется как минимум в 3 точках с помощью заклепок.

Выполнение соединений

На всех участках соединений выполняется нахлест в 6-9 см между соседними желобами или с краями угловых элементов. Кромку желоба нужно отогнуть для того, чтобы получился нахлест. Далее стык обрабатывают герметиком. Когда соединение выполнено, кромка загибается обратно.

Чтобы соединение было более надежным, стыкующиеся желоба можно соединять заклепками в верхних частях.

Крепится под отверстием в желобе. Для фиксации фланцы воронки загибают на борта желоба.

Соединение сливной воронки со стояком

Чтобы выполнить такое соединение, необходимо обойти свес крыши с помощью переходного элемента. Его собирают из двух колен — одно крепится к воронке, другое к трубе стояка. Между коленами устанавливается отрезок трубы, длина которого замеряется на месте. Для соединения необходимо обжать его края гофрирующими клещами, а затем вставить отрезок в колена.

Монтаж водосточного стояка

На первом этапе выполняется установка стеновых кронштейнов. Их монтируют так, чтобы на каждый метр стояка приходилось по одному кронштейну. Также отдельные кронштейны устанавливаются для каждого стыка сегментов трубы стояка.

Трубы подрезаются так, чтобы скорректировать их длину. Затем они вставляются в кронштейны и фиксируются в них. Для фиксации используются клиновидные замки, предустановленные на кронштейнах. Для большей надежности замок крепится саморезом через технологическое отверстие в трубе.

Стояк должен заканчиваться сливным коленом, установленным на его нижнем крае в 30 см от отмостки.

Водосборная воронка

Такие воронки применяются в составе водосточных систем фальцевых кровель и крыш нестандартной конфигурации. Их крепят на карнизах крыши саморезами и металлическими хомутами. Воронки направляются в колена обводных элементов, соединенных со стояками.

Монтаж

Главная > Водосливные системы > Престиж > Монтаж

Зачем дому нужна водосточная система

Добротная, герметичная крыша является непременным условием долгой и беспроблемной эксплуатации загородного дома. Но многие не догадываются, что отсутствие протеканий недостаточно для сохранности жилья. Дождевая и талая вода, естественным образом попадая с крыши на землю и задерживаясь там, способна причинить немало неприятностей:

  • Переувлажненный грунт — частая причина преждевременного разрушения фундамента, а качество основания определяет капитальность постройки, то есть надежность и долговечность.
  • Изменение микроклимата помещений. В жилых комнатах увеличивается влажность и появляется сырость — идеальная среда для развития плесени и хронических заболеваний.
  • Влага в почве плохо сказывается на качестве внешней отделки. Даже самые лучшие материалы во влажной среде изнашиваются и приходят в негодность гораздо быстрее положенного срока.

Предотвратить проблемы помогает установка комплекта водостоков, чье назначение состоит в сборе дождевой и талой воды и отводе ее от фундамента. Совместная работа водосточной и вентсистемы позволяет обезопасить стены от влажности, а подвал — от затопления.

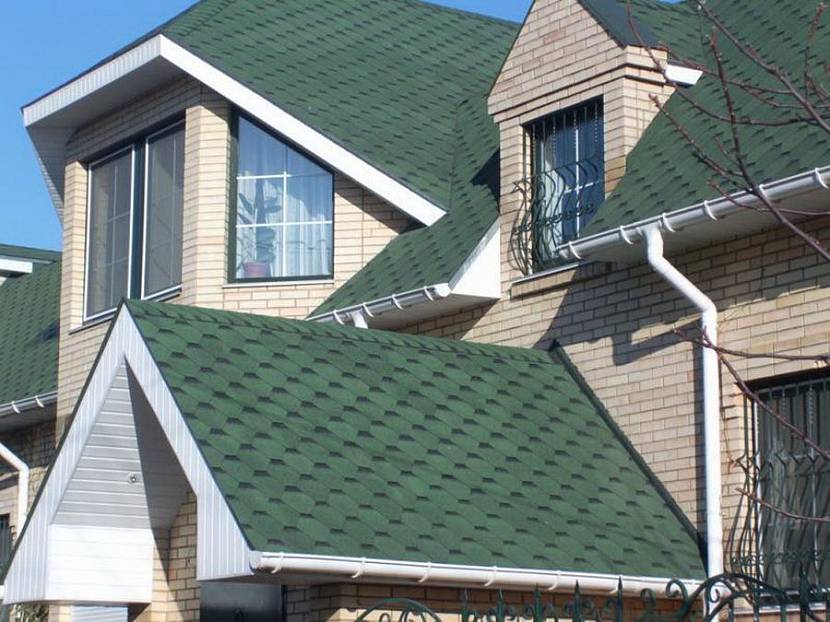

Сложный фасад нуждается в защите от влагиИсточник tap.az

Особенности металлических водостоков

Металлические водостоки использовались для отвода воды как в прошлом, так и в современном мире. При этом, если раньше была распространена металлическая водосточная система из цинка или чугуна, то сегодня эти сплавы не пользуется популярностью, так как изделия из них очень быстро приходили в негодность, ведь без специального покрытия такие металлы довольно быстро ржавели. Сейчас пользователи могут приобрести следующие разновидности металлических водостоков:

  • стальные;
  • алюминиевые;
  • титан-цинковые;
  • медные.

Каждая разновидность отличается своими особыми характеристиками, поэтому в зависимости от конкретного материала может отличаться срок службы изделия и цена на продукцию.

Стальной водосток

Наиболее доступный вариант металлического водостока – это система из оцинкованной холоднокатаной стали. Толщина металла составляет 0,5-0,7 мм, но этого вполне достаточно, чтобы обеспечить высокую прочность водостоку и долговечность. Чтобы продлить эксплуатационный срок, а также придать конструкции более декоративный вид, стальные элементы снаружи и внутри покрываются одним из полимеров, в частности, это может быть:

  • пластизол;
  • пурал;
  • полиэстер.

В зависимости от конкретного варианта покрытия, могут изменяться такие характеристики, как морозоустойчивость, стойкость к УФ-излучению, цветостойкость и так далее. Однако, в целом этот вариант отличается хорошими эксплуатационными характеристиками, большим цветовым разнообразием, доступной стоимостью и длительным сроком службы.

Медный водосток

Медь – это экологически безопасный материал, с которым легко работать, так как он достаточно гибкий и пластичный, но при этом прочный. Изделия не деформируются под воздействием холода или жары, а также на их поверхности не остается царапин и других механических повреждений. Благодаря таким качествам, водосточным системам можно придать различные формы, в том числе и нестандартные. Для производства элементов водоотвода применяется медный лист толщиной 0,55-0,9 мм. Система из меди отличается наиболее высоким показателем долговечности. Это надежные и прочные изделия, устойчивые к агрессивным условиям среды. Однако, главный их недостаток в том, что они довольно дорогие и массивные. Разумеется, если финансовый вопрос не проблема, то такой водосток действительно сможет сохранять целостность строения многие десятилетия и при этом станет украшением экстерьера.

Водосток из титан-цинка

Этот сплав отличается высокой стойкостью к коррозии, долговечностью и прочностью. Однако, стоимость его сравнима с ценой на медные изделия. В состав сплава входит медь и алюминий, то есть материалы, отличаемые пластичностью, а за повышение коррозийной стойкости отвечает титан. Толщина используемого металла составляет 0,65-0,8 мм.

Алюминиевый водоотвод

Системы из алюминия считаются самыми легкими из всех видов металлических водостоков. Благодаря малому весу материала, появляется возможность увеличить толщину элементов. То есть, стенки водостоков имеют толщину 1-1,6 мм, что делает изделие максимально прочным и надежным.

В целом металлический водосток отличается высокой долговечностью, прочностью, стойкостью к коррозии и механическим повреждениям, широким дизайнерским разнообразием, не боится воздействия солнца и холода, а уход за ним не отличается особыми проблемами. Однако, минусом может считаться высокая стоимость, большой вес и шумность, особенно в том случае, если система не имеет внутреннего покрытия из полимеров.
