Схемы водопровода
При всей вариативности стоящей перед вами задачи, ее можно типизировать. Это сократит много частностей, но, с другой стороны, браться за проводку своими руками водопровода в бане зимой без отопления без опыта вряд ли стоит. Схемы его не заменят.
Мы дадим по одной схеме на каждый описанный выше случай. Кстати, решение о необходимости греющего кабеля в каждом конкретном случае принимать вам. Он может быть не обозначен, но помните, что такое решение существует.
Зимнее водоснабжение из колодца (с временным проживанием зимой)
Зимнее водоснабжение из колодца бани с временным проживанием.
По поводу этой схемы стоит добавить, что насосная станция может стоять и в бане, а кессон в колодце вовсе не обязателен.
Из дома в холодную баню
Проводка магистрального водоснабжения в баню по траншее.
Заводить магистральную воду в баню можно как с самой магистрали, так и из дома. В последнем случае вести ее можно и по воздуху.
СОВЕТ! Обратите внимание на сливной патрубок в колодце и кран на нем, а также на указание уклона, которое обеспечит слив воды из подземной части труб
Вода из скважины
Схема водоснабжения бани от скважины с насосом. Фото с сайта sib-bur.ru
Несмотря на то, что труба и кабель здесь показаны порознь, идущими даже на каком-то расстоянии друг от друга, на деле они идут вместе, внутри одной защитной трубы, кабель при этом приматывают к водопроводной трубе.
Как устранить гидравлические удары
Чтобы не произошло гидроудара в трубах отопления и системе водоснабжения используются несколько методов.
Плавно осуществлять закрытие крана
Если вентиль идет туго, то допустимо его передвижение малыми рывками.
Удар происходит, но разбитый на несколько слабых. Что не влечет последствий.
Амортизация
Механическое перекрытие можно организовать безопасно, а вот системы оснащенные автоматикой (отопительные) этого лишены.
Для смягчения удара в магистраль монтируется устройство амортизации. Перед термостатом, устанавливается отрезок эластичного трубопровода (пластик армированный или каучук устойчивый к высоким температурам).
Благодаря растяжению, при скачке давления, труба на время увеличивается, гасит давление.
0,2-0,3 м достаточный отрезок амортизации.
Шунтирование
Это ручная доработка термоклапана.
Трубку диаметром 0,2-0,4 мм по ходу движения вставляют в клапан. На работоспособность системы не влияет, но при скачке давления перекинуть его за клапан в трубопровод может.
К сведению
Метод продуктивен только в новой системе и не из металла. Наличие коррозии все на нет.
Компенсаторы
Нижняя часть содержит жидкость, верхняя воздух под давлением. Похожая система устанавливается на автоматических насосах для регулировки давления.
В системе отопления компрессор устанавливается в слабой точке, где возможен удар. При скачке давления, вода надавливает на мембрану и смещает ее в сторону воздуха, в результате давление гасится.
Когда давление приходит в норму, гидроудар купируется, мембрана возвращается на прежнее место.
В водопроводной магистрали также применяются специальные гасители.
Защитные клапаны
В былые времена давление пациента понижали путем кровопускания. Схема работы защитного клапана аналогичная.
Установка происходит в потенциально опасных местах. Работают автономно или от контроллера.
При повышении давления, клапан производит сброс воды, разумеется сброс жидкости происходит в допустимых местах.
После прихода давления в норму, кран закрывается.
Автоматическая регулировка
Отключение и включение насосного оборудования «прекрасные» провокаторы гидравлических ударов.
Насос создает давление, которое напрямую связано со скоростью вращения. Разгон происходит молниеносно. Принудительное замедление процесса набора оборотов в насосе, купирует возникновение гидравлического удара.
Регулировать обороты не получится, изменить частоту возможно, что даст требуемый результат.
Эту функцию выполняют УУЭ (устройство управления электродвигателем), преобразователи частоты и плавного пуска. Гидроудары при установке УУЭ пропадают.
Преследуя эту цель, к преобразователю подключают датчик давления, он будет изменять частоту вращения насоса в зависимости от заданных показателей. Как бонус, происходит экономия электроэнергии.
Основные причины воздушных пробок
При возникновении воздушных пробок следует проверить герметичность соединений
Возникновение пузырьков в водоподающих магистралях связано с внутренней физико-химической реакцией или проникновением извне. В первом случае происходит выход газа из самого водного потока, ведь в 1000 литров воды растворено примерно 30 граммов воздуха. Высвобождение газообразной субстанции происходит быстрее, если жидкость течет медленно, и если она нагрета. Именно по этой причине в трубах горячего водоснабжения пустоты и каверны возникают намного чаще. Во втором случае в магистральные сети просачивается воздух из внешней среды.
Основные причины появления воздуха извне в системе водоснабжения частного дома:
- при снижении уровня жидкости воздух может подсасывать через невозвратный клапан;
- плохо обтянуты фитинговые элементы с уплотнительными деталями из резины, происходит разгерметизация на стыках;
- воздух в водопроводных коммуникациях не удален с первого пуска системы.
В вертикально направленных трубах воздух поднимается вверх либо рассасывается по всей полости. В горизонтальных – скапливается в наиболее высоких местах, что неблагоприятно для всей системы.
Как предотвратить образование воздуха в системе отопления
Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.
Все замкнутые системы обязательно оснащаются воздухоотводчиками.
Сепаратор воздуха и шлама Honeywell HF49.
В закрытых системах отопления могут применяться сепараторы воздуха, которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.
Почему появляется воздух в водопроводе
Существует две причины появления воздуха в системе водоснабжения дома:
- Снаружи . Через негерметичные соединения воздух попадает в трубы;
- Изнутри . В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.
В системах водоснабжения частных домов воздух появляется по следующим причинам:
- при падении уровня воды воздух может подсасывать через обратный клапан;
- плохо затянуты фитинги с резиновыми уплотнителями;
- в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
- воздух в трубах водоснабжения остался с первого запуска оборудования.
В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические — мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.
При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.
Места засора канализации
Чтобы эффективно устранить засор не прибегая к помощи специалистов, необходимо ориентироваться в проблемных участках. Для этого необходимо разобраться в устройстве канализационной системы. Разберем подробнее:
Если засорилась кухонная раковина или умывальник. Паниковать не стоит, а стоит первым делом заглянуть под мойку. Там вы увидите сифон, который имеет отстойник в виде чаши, от которой дальше идет труба непосредственно к стояку. В большинстве случаев засоряется именно сифон. В связи с особенностями его конструкции, он выполняет сразу несколько функций: собирает большую часть мусора и тяжелых частичек на дне чаши и препятствует проникновению неприятного запаха из канализации в квартиру или дом. Вода, которая постоянно присутствует в отстойнике, и запирает эти «ароматы». Вы поймете, что система требует прочистки, когда мусора в нем накопится столько, что воде просто не останется места, и запахи начнут просачиваться. Первым делом необходимо раскрутить сифон. Начинать следует с его нижней части. Будьте готовы к тому, что на вас обрушатся зловония, и может потечь грязная темная вода. Иногда сифон закручен очень плотно. Чтобы не сорвать резьбу и не повредить его, оберните его тканью и попробуйте еще раз. Обязательно поставьте под сифон таз или ведро, чтобы предотвратить попадание грязи на пол. И не забудьте одеть резиновые перчатки.
Уберите мусор из отстойника. В случае с кухонной мойкой это будут крупные кусочки пищи, луковая шелуха и прочие пищевые частицы. В случае с умывальником в ванной комнате – в 90% случаев это будут волосы. Они могут быть намотаны на резьбовую часть, и удалить их может быть сложно. После полного удаления скоплений в отстойнике его необходимо хорошо промыть горячей проточной водой и лишь после этого прикрутить на место. Открутите воду и посмотрите хорошо ли уходит вода. Если результат есть, но он не достаточный, необходимо открутить сифон уже полностью. Иногда бывает так, что волосы наматываются на длинный шуруп, который выступает крепежным элементом. Откручивать его следует сверху, а снизу держать сифон, чтобы тот не прокручивался.
Если засорился слив ванной. Основной причиной возникновения этого вида засорения, является большое количество волос, которое попадает в систему во время мытья головы. Выполнить необходимо те же действия, как в предыдущем случае. Проверить необходимо в первую очередь сифон.
Реже, но бывает, что засоряется слив унитаза. Такое может произойти в случае ненадлежащей эксплуатации или попадания в систему стороннего предмета. Мы уже говорили, что при частом и регулярном сливе в унитаз остатков строительных растворов засор неизбежен.
То же произойдет, если выбрасывать в унитаз целлофановые пакеты, средства личной гигиены и использованные детские подгузники. В случае непрохождения воды во время смывания, необходимо откручивать широкую гибкую гофру, которая находится сзади унитаза и соединена со стояком. И собственными руками доставать оттуда инородный предмет, мешающий нормальному функционированию системы. Цементный или штукатурный осадок тоже следует вынуть по мере возможности. Опять-таки, не забудьте подставить под гофру таз. Слив может не работать, если гофра не имеет уклона и установлена почти перпендикулярно к стоку
Обратите внимание и на этот момент. Устранить эту проблему самостоятельно можно лишь приподняв уровень унитаза, и обустроив импровизированный подиум
Ведь гофра вставляется в уже готовое отверстие в стояке, которое переделать практически невозможно.
Как избавиться от воздуха в водопроводе
Если пузырьки воздуха мешают работе трубопровода, но продувочные элементы еще не установлены, отключите насосную станцию, качающую воду из колодца. Затем откройте все сливные краны и слейте воду вместе с пузырьками из сети. Далее подключаем напорное оборудование и запускаем подачу воды.
Навсегда избавиться от воздушных пробок в водопроводе частного дома помогут устройства для спуска и спуска воздуха:
- автоматические дефлекторы.
- механические клапаны, такие как аппарат Маевского;
- шаровые краны и краны;
удалять воздух необходимо вручную с помощью запорной арматуры, что довольно трудоемко. Поэтому лучше выбирать альтернативные варианты.
Механический клапан
Устройство не сложное, но оно способно быстро и эффективно освободить трубопровод от пузырьков. Принцип работы механического клапана следующий:
- Полый цилиндр с крышкой, в котором установлена резьбовая заглушка, подсоединяется к водопроводу с помощью резьбового соединения.
- Внутри цилиндрической коробки подвешен плавающий пластиковый шар. Когда в трубопроводе только вода, поплавок поднимается к пробковому отверстию и за счет давления водяного потока плотно его запирает.
- Как только воздух попадает в устройство, мяч опускается и опорожняет мочевой пузырь.
Автоматический воздухоотводчик
Машины для удаления воздуха из водопроводных сетей бывают трех типов:
- устройства комбинированного типа.
- поплавковые клапаны;
- пусковые устройства;
Выбирая слив, смотрят на объем потенциальных пробок, рабочее давление в сети и показатели качества воды. Эти данные можно найти в техническом руководстве устройства. Не стоит заводить машину с максимальной мощностью. На холостом ходу он более подвержен износу.
Самодельный накопитель воздуха
Не всегда автоматические устройства справляются с вытяжкой воздуха в загородных домах. В таких магистралях обычно много пузырьков воздуха, из клапанного устройства течет вода.
Вместо воздухоотводчика установлено накопительное устройство, представляющее собой бак со шлангом и краном.
Устройство можно собрать своими руками. Для эффективной работы сечение воздушного аккумулятора должно быть в пять раз больше, чем у трубопровода. Накопительное устройство установлено в самой высокой точке площадки.
При устройстве водопроводных сетей в загородном коттедже важно предусмотреть установку устройств для удаления воздуха. Они защищают рабочую систему от гидроудара и быстрого разрушения
Источник – https://strojdvor.ru/vodosnabzhenie/vozduh-v-sisteme-vodosnabzenia/
Как устранить кавитацию
Для начала вспомним, что выбор насоса для скважины напрямую зависит от ее диаметра. Для скважины диаметром в 10 см покупают погружной насос, а для меньшего диаметра нужен плунжерный или циркулярный тип насоса. Также нужно знать, что емкость для хранения воды располагают на расстоянии от насоса не меньше пяти диаметров трубы, ведущей от скважины к емкости.
При появлении воздуха в качаемой из скважины воде, нужно провести такие действия. В первую очередь стоит попробовать увеличить диаметр всасывающей трубы.
Избавиться от кавитации можно, если переставить насос поближе к емкости, где собирается вода из скважины.
Образование воздушных пузырьков и пустот в потоке воды зависит количества поворотов в трубе, которая отходит от скважины и идет к емкости с водой. Лучше всего, если на ней будет минимальное количество поворотов, которые должны располагаться в одной плоскости. Особенно нужно избегать изгибов трубы под 90 градусов.
Бурение скважины на участке кажется решением всех проблем с водой. Такие объемы способны покрыть питьевые и…
Поскольку от поворотов трубы избавится полностью довольно сложно или практически невозможно, то лучше всего, если они будут иметь угол наклона от 30 до 45 градусов. Такое решение позволяет уменьшить вихревые процессы, а также увеличивает диаметр всасывающей трубы и помогает уменьшить кавитацию. Кроме того, если имеются отводы небольшого диаметра, то их лучше заменить на несколько больший размер. Также желательно произвести замену труб жесткого типа на гибкий.
Шиберная задвижка
Для устранения сильной кавитации, вызывающей необратимые последствия и, соответственно, разрушения, стоит убрать обратный клапан, поставить шиберную задвижку, а всасывающую часть трубы заменить трубой с гладкой поверхностью, что помогает снизить давление. Основной часть шиберной задвижки является кусок стальной пластины, который при помощи штока с приводом полностью отсекает поток воды. Чтобы облегчить работу с таким типом задвижек, привод делают электрическим, механическим или пневматическим. Конечно, производится и ручной привод, но для его использования требуется некоторая физическая сила.
Поскольку образование пузырьков и воздушных пустот можно победить высоким давлением, которое намного выше атмосферного, то можно усилить давление всасывающей силы насосной станции за счет дополнительного подключения бустерного насоса, увеличения уровня воды в емкости и понижением уровня расположения насоса. Чтобы понизить уровень расположение насоса, выкапывают небольшой приямок, ширина и длина которого позволить поставить насосную станцию или насос, и чтобы оставалось место для удобного обслуживания.
Дно приямка обязательно выравнивают, уплотняют, а кроме того, его можно отсыпать небольшим слоем щебенки или песка. Это нужно для того, чтобы земля не приставала к подошве обуви и к металлическим основаниям насоса.
Технические средства защиты
Система должна быть максимально защищена от необдуманных действий человека, неправильной эксплуатации и несвоевременного и неполного обслуживания. Для этого существует ряд технических решений, позволяющих минимизировать последствия скачков давления жидкости в сетях водоснабжения и отопления и предотвратить их появление.
Замена труб
Для этого необходимо произвести ревизию всего трубопровода, старые стальные трубы следует заменить на современные из полимерных материалов. Они более надежны, практически не поддаются коррозии и служат дольше. При этом трубы нужно выбирать учитывая условия эксплуатации (давление и температура в сети) с небольшим запасом по параметрам. Для снижения скорости потока желательно выбрать изделия с максимально возможным для напора диаметром. Найти золотую середину.
Современные надежные трубы и соединительные элементы из полимерных материаловИсточник santehnika-nk.ru
Замена запорной арматуры
Замену шаровых кранов на вентильные можно назвать возврату к прошлому, но это позволит избежать резких перепадов давления независимо от того как открывается и закрывается запорная арматура. Необязательно менять все запирающие устройства, можно ограничиться только теми, что критичны для системы.
Монтаж амортизирующих элементов
Использование вставок из армированного пластика или каучука, способных растягиваться или сжиматься при скачках давления позволит уменьшить деформирующие воздействий на остальные части трубопровода. Стенки амортизаторов в отличии жестких труб при сжатии или расширении не деформируются и возвращаются в исходное состояние, принимая основную часть удара жидкости на себя. Для большинства систем достаточно участка протяженностью от 20 до 40 сантиметров.
Применение компенсаторов
Компенсаторы представляют собой цилиндрические емкости (перевернутый стакан) внутри которых находится пружина. Один конец ее упирается в верхнюю неподвижную часть перевернутого «стакана», а нижняя – в подвижный пластиковый диск. При увеличении давления в системе вода давит на диск сжимая пружину, при уменьшении сила упругости пружины компенсирует потерю давления.
Локальный компенсатор (механический) гидравлического удара для водопроводаИсточник gothac.rickyhil.com
Компенсирующая защита от гидроудара в системе водоснабжения также осуществляется с помощью гидроаккумуляторов. Это устройство представляет собой бак определенного объема разделенного на две части (с водой и воздухом) резиновой мембраной. В случае избыточного давления оно будет сбрасываться внутрь емкости за счет растяжения резиновой мембраны и уменьшения объема воздуха внутри бака.
Использование насосов с частотными преобразователями
Подобное насосное оборудование за счет автоматики позволяет обеспечить плавный запуск и остановку рабочих органов. Это дает возможность избежать стремительного повышения давления, являющегося причиной гидравлического удара. Частотный преобразователь регулирует и задает число вращений колеса насоса в единицу времени, за счет изменения частоты переменного тока, получаемого из электрической сети. Регулировка производится в автоматическом режиме в зависимости от значения параметров, передаваемых датчиками.
Защитные клапаны
Принцип работы данных устройств достаточно прост. При достижении значений давления в точках установки клапанов выше критических параметров, клапаны открываются и происходит сброс жидкости.

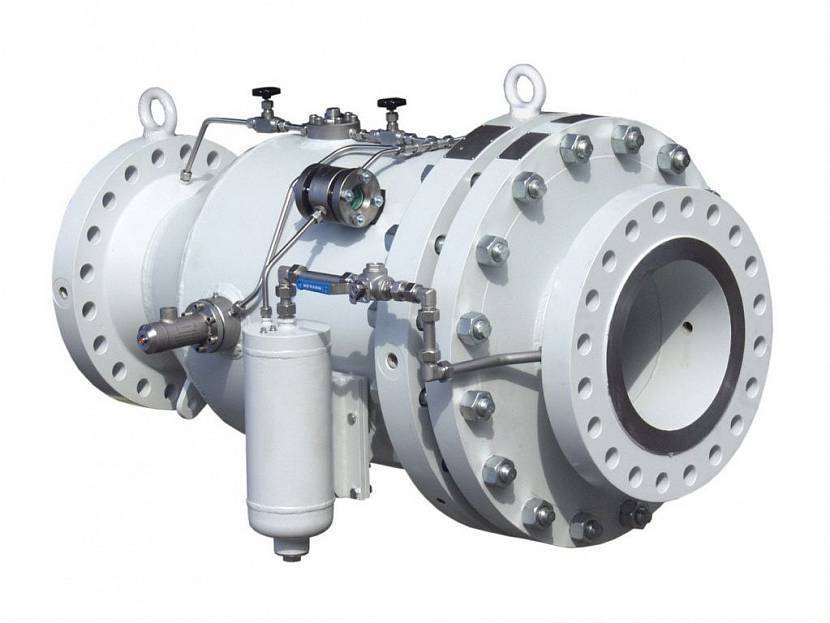

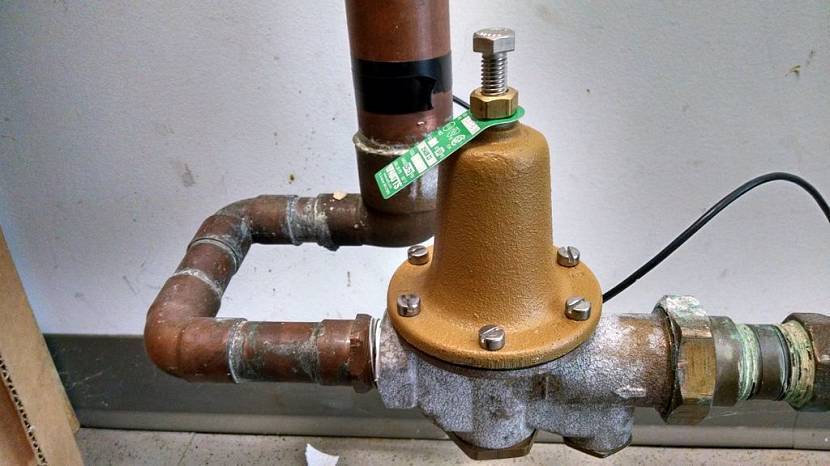

Магистральный защитный клапан для сброса давления при критических значенияхИсточник ultra-term.ru
Они могут представлять собой автономные устройства открытие которых происходит за счет срабатывания механизмов или электронных датчиков, либо быть частью системы состоящей из множества датчиков и клапанов, управляемых компьютером.
Почему насос из скважины качает воду с воздухом
Все чаще вместо колодцев в сельской местности и частных домах в дачных поселках используют скважины. Воду из скважины качают насосом. От диаметра скважины зависит и конструкция насоса. Для 100 миллиметровой скважины подойдет погружной насос , для скважины меньшего диаметра применят циркулярные или плунжерные насосы
Со временем, в процессе работы, можно обратить внимание,что насос начал качать воду с пузырьками воздуха. Причин может быть несколько и все они требуют тщательной проверки и замены изношенных элементов. Для выявления причин следует внимательно рассмотреть суть проблемы
Для выявления причин следует внимательно рассмотреть суть проблемы.
- Наиболее простой вариант – это подсос воздуха в трубопроводе всасывания, при этом столб воды в трубе может держаться длительное время. Лечится заменой трубопровода и заменой сопутствующих элементов, чтобы потом не менять их.
- Второй вариант – это недостаточный дебет скважины, когда при большом расходе воды скважина не успевает заполниться и насос подсасывает воздух.
- Третий вариант – это неисправность самого насоса, когда через неисправное сальниковое уплотнение воздух попадает в нагнетательную камеру. Для замены сальников необходимо разобрать насосный агрегат, в идеале отдать в ремонтную мастерскую.
- Четвертый вариант – это когда напорной камере насоса создаются условия для проявления кавитации (это когда жидкое вещество при высоком давлении переходит в парообразное состояние. Проявляется при понижение уровня всасывания ниже 8 метров.
В гидравлических системах работают те же законы, что и в электрических цепях. Для конкретного определения поломки необходимо провести ряд технических мероприятий, что простому обывателю вряд ли исполнить самостоятельно. Большинство владельцев скважных насосных систем обращаются к специалистам по обслуживанию насосов.
Способы решения проблемы
Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.
Правильный монтаж
В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.
Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.
Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.
Правильный монтаж поможет избежать воздуха в системе отопления
Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.
Установка воздухоотводчиков
Как своевременно убрать воздух, накопившийся в системе отопления?
В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).
В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.
Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.
Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.
Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.

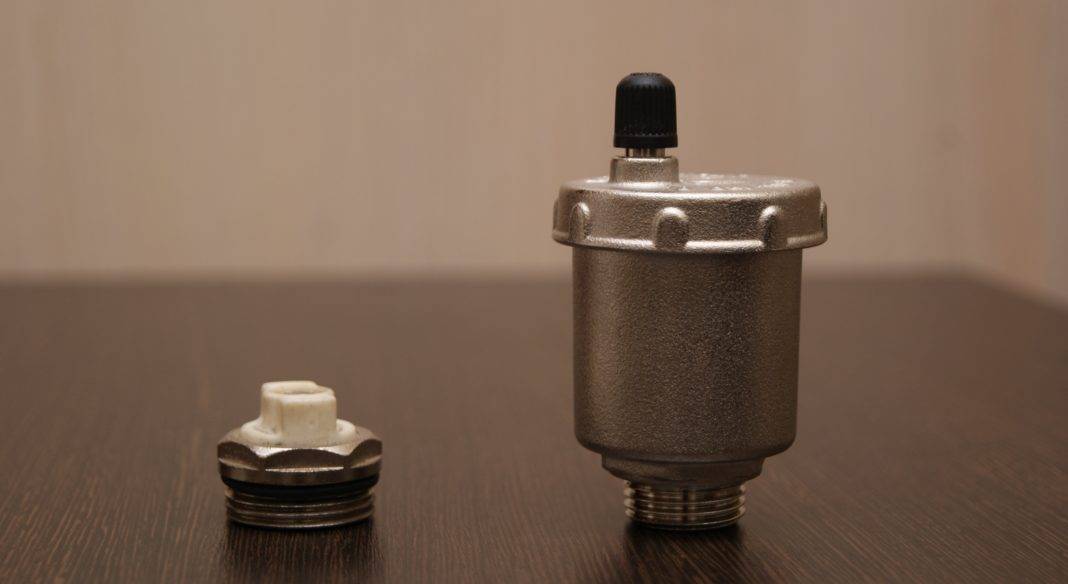

Воздухоотводчик может решить проблему с воздухом в системе отопления
Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.
Нагрев теплоносителя
Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.
Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.
Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.
Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.
Причины
В зданиях с неправильно установленными инженерными коммуникациями можно часто слышать приглушённое постукивание и резкие щелчки. Подобные явления указывают на резкие скачки давления в системе. Они возникают в результате остановки движения жидкости в трубах или через начало движения воды по контуру.
Обратите внимание! При возникновении преграды на пути движения потока происходит изменение скорости жидкости и постепенное увеличение её объёма. В данном случае возникает избыточное давление, порядка 10 атмосфер, что и приводит к разрыву труб.
Одна из причин возникновения гидроудара. Другими причинами гидроудара могут быть:
Другими причинами гидроудара могут быть:
- Короткий промежуток времени на включение или отключение циркуляционного насоса, или поломка прибора;
- Наличие воздушных пробок в системе. Перед запуском отопления необходимо стравить газы через специальные клапана и только после этого можно доливать воду;
- Перебои электроснабжения;
- Резкое закрытие вентиля или крана.
Последняя причина считается самой распространённой. Дело в том, что в советское время в системе инженерных коммуникаций использовались специальные вентили, позволяющие плавно перекрывать воду. Сейчас в инженерных коммуникациях применяются шаровые краны, которые быстро перекрывают подачу жидкости.
Винтовой кран поможет минимизировать риск возникновения гидроудара
Если не вывести воздух с магистральных трубопроводов, то он соприкоснётся с жидкостью, что увеличит давление в несколько раз. Частые образования воздушных пробок могут привести к разрыву труб.
Обратите внимание! Самыми безопасными считаются старые краны винтового типа. При помощи такой запорной арматуры можно плавно перекрыть воду.
Причины воздушных пробок в трубах
Такой побочный продукт содержит примерно 32% кислорода, то есть здесь окисляющего вещества на треть больше, чем в атмосфере. Свободно выраженная форма этих скоплений неодинакова. Сферическими можно считать лишь пузырьки до 1 мм. Большее количество может иметь эллипсоидную или грибовидную топологию. На вертикальных участках стояков водоснабжения воздушно-газовые включения поднимаются вверх или пребывают во взвешенном виде. В горизонтальных трубопроводах они всегда «прилипают» к стенкам в наивысшей точке, что может создать кондиции для активного ржавления труб
Преобразование разумного тепла в скрытую теплоту
Для охлаждения тепловой насос можно использовать непосредственно и охлаждать напольным отоплением. Преимущество такого действия заключается в том, что мы предварительно нагреваем земной теплообменник в зимний сезон. Преобразование разумного тепла в скрытую теплоту основано на так называемом адиабатическом охлаждении. Мы используем тот факт, что испарение охлаждается или энергия, выражаемая температурой воздуха, потребляется процессом, в котором вода переходит из жидкости в газообразное состояние.
Когда скорость воды начинает превышать ½ м/с, воздушные скопления начинают двигаться вместе с ней. Если жидкость течёт в контуре быстрее 1 м/с, то воздух в системе водоснабжения разрывается на мельчайшие капсулы и создаётся некая эмульсия из газа и жидкости. Практические наблюдения выявили, что минимальная скорость разрушения подобных скоплений в водопроводе около ¼ м/с. При меньшей интенсивности прохождения потока воздушные пробки в состоянии держаться продолжительное время в одних и тех же участках, что нежелательно.
Поэтому тепло не потребляется для повышения температуры воды, а для структурных изменений вещества. Запомненную энергию мы называем скрытой теплотой. Прямое адиабатическое охлаждение достигается путем распыления воды в воздух, подаваемый внутрь. Такое охлаждение можно использовать в жарком и сухом климате или в специальных операциях, где нам нужна высокая влажность воздуха. Это кондиционер, называемый воздушной шайбой.
Преимущество прямого адиабатического охлаждения заключается в том, что оно не представляет собой инвестиций, в которых уже установлено механическое кондиционирование, поскольку увлажнение воздуха обычно является частью его. Недостатком является более высокие требования к обслуживанию. Душевую кабину необходимо регулярно чистить, чтобы избежать опасных бактерий.
Для избавления от воздушных скоплений применяют различные приборы спускного/стравливающего характера. Это и автоматические спускники воздуха, и механические клапана (к примеру, «клапан Маевского»), и обычная запорная арматура (вентиля, шаровые краны). Стандартный регулятор такого рода выполнен в виде цилиндрической оболочки с плоской крышкой. В центре последней смонтирована резьбовая заглушка с отверстием в 3-5 мм. Внутри корпуса помещается шар-поплавок из полимера или пробки. Когда воздуха в трубах нет, этот элемент плотно запирает отверстие в крышке под действием сетевого давления. Если в приборе появляется воздушное скопление, то шар на какой-то момент падает и позволяет данной смеси выйти через отверстие в крышке.
Спускники воздуха в состоянии выполнить также и обратное действие – ввести в напорную сеть некоторое количество кислорода. Это бывает случайно или необходимо при быстром сливе ресурса перед осмотром и ремонтом водопровода.
Чтобы воздух в системе водоснабжения своевременно выводился, следует грамотно устанавливать сбрасывающие его механизмы по нужным точкам. Их монтируют в верхних точках трубопроводов, на изломах или изгибах, так как именно там и скапливается воздушно-газовая смесь.
Погружной насос и бочка в помощь
Понадобится металлическая бочка, ведро, насос и шланг.
- Воду в бочке необходимо постоянно нагревать. Подойдёт костёр или паяльная лампа.
- В водопроводную трубу просовывают шланг от насоса. Таким образом, вода будет выходить наружу в ведро через зазор между трубками.
- Насосом вода из бочки подаётся в трубу к ледяной пробке. По мере таяния льда шланг аккуратно проталкивают вглубь трубы до полной разморозки ледяной пробки.

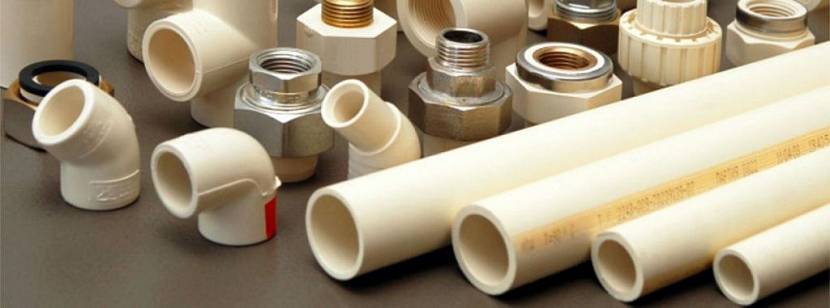

Совет. Пропиленовые трубы соединяются фитингами, которые в местах стыка не сужают внутренний диаметр трубы, поэтому процесс удаления ледяной пробки значительно упрощается в сравнении с трубами, выполненными из других материалов.
