Как класть печи Кузнецова своими руками — пошаговая инструкция

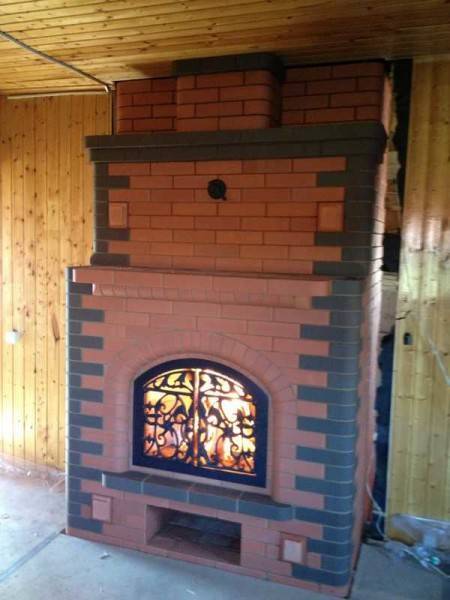

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное – это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Какие материалы и инструменты используют?

Строительные работы будут невозможными без использования соответствующего инвентаря и необходимых материалов. До начала возведения конструкции нужно убедиться, что готовые составляющие имеются в наличии. Для колпаковой печи понадобится такой материал:

  • кирпич красный и шамотный огнеупорный;
  • лист гидроизоляции для фундамента;
  • уголок металлический;
  • набор для раствора (песок, глина, цемент);
  • дверца топочная, прочистная, поддувальная;
  • колосниковые решетки;
  • поверхность для готовки (предположительно чугунная);
  • духовой шкаф;
  • дымоходные задвижки разных размеров;
  • арматурные сетки.

Кроме этого, работа не будет обеспечена, если не обеспечить наличие следующих инструментов:

Для выполнения работы нужно приобрести правило.

  • разноразмерные мастерки;
  • строительный уровень и правило;
  • рулетка для замеров;
  • молоток кирка;
  • инвентарь для расшивки швов;
  • лопаты;
  • емкость для замеса раствора;
  • швабра и тряпки.

Схема печи Кузнецова

С целью визуализировать принцип действия печи, приведем примитивный пример. Представьте небольшой костер, горящий на открытом пространстве. Доступ воздуха неограничен, но температура горения невысокая, а тепло беспорядочно рассеивается во все стороны. Если накрыть пламя большим чаном — колпаком, оставив внизу достаточный просвет, то костер не погаснет, но характер процесса изменится.

Раскаленные газы естественным образом поднимутся в верхнюю зону чана и создадут препятствие неограниченному потоку воздуха извне. И только отдавая тепло стенкам чана, они будут охлаждаться, опускаться к проему и постепенно выходить наружу, уступая место более нагретому потоку. Таким образом, в зону горения попадет ровно столько воздуха, сколько нужно для сжигания топлива. Разогретые газы не могут быть вытеснены холодным воздухом, пока не остынут сами, процесс становится саморегулирующимся.

Фокус в том, что строительство печей по системе Кузнецова происходит с использованием не одного колпака, а двух, соединенных между собой вертикальным каналом. Цель такого усовершенствования – решить проблему с эффективной передачей теплоты сжигания в пространство помещения. Продукты горения с высокой температурой поднимаются под свод первого колпака, отдавая теплоту его стенкам. В результате газы охлаждаются и начинают опускаться вниз под собственным весом и давлением восходящего горячего потока из топки.

В оптимизации процесса И.В. Кузнецов пошел еще дальше, он изобрел метод разделения потока газов по температуре еще на первом этапе процесса – сразу после топливника. Для этого пространство колпака отделяется от топки перегородкой, не доходящей до самого свода. Благодаря этому горячий поток с ходу попадает в верхнюю зону. Для газов с низшей температурой предназначается сухой шов в печах Кузнецова, устроенный в перегородке в виде щели заданного размера. Суть процессов изображена ниже на схеме печи:

В результате под первым колпаком образуется постоянное турбулентное движение газов с равномерным распределением по температуре. Это приводит к тому, что в печь не может попасть больше воздуха, чем требуется, его «не пустят» горячие продукты под сводом и перегородка. В таких условиях топливо сгорает целиком, оставляя отход в соответствии с зольностью.

Во втором, верхнем колпаке, происходит такое же движение. Продукты с низкой температурой стелются понизу, в то время как горячие газы поднимаются под свод и продолжают остывать, передавая энергию кирпичным стенкам. Охладившись, они опускаются вдоль вертикальной перегородки, после чего попадают в дымоход.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

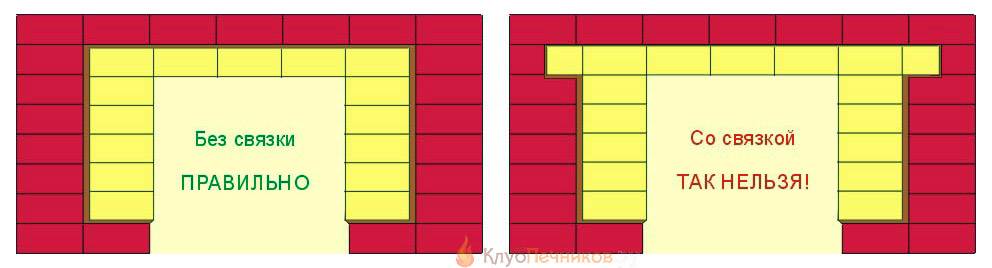

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

Схема порядовки колпаковой печи ОВИК-9

  • Печь (ОВИК-9) имеет варочную камеру с 2 конфорочной плитой и стальными закрывающимися дверцами.
  • Оборудована отдельным вытяжным каналом, который позволяет регулировать температурный режим внутри запертой ниши.
  • Может использоваться в качестве духовки, поэтому в стенки встраиваются металлические полозья для противней.
  • Двухколпаковая печь может использоваться в «летнем» и «зимнем» режиме. Поэтому летом на ней можно только готовить.

    Отопительно-варочная печь Кузнецова ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

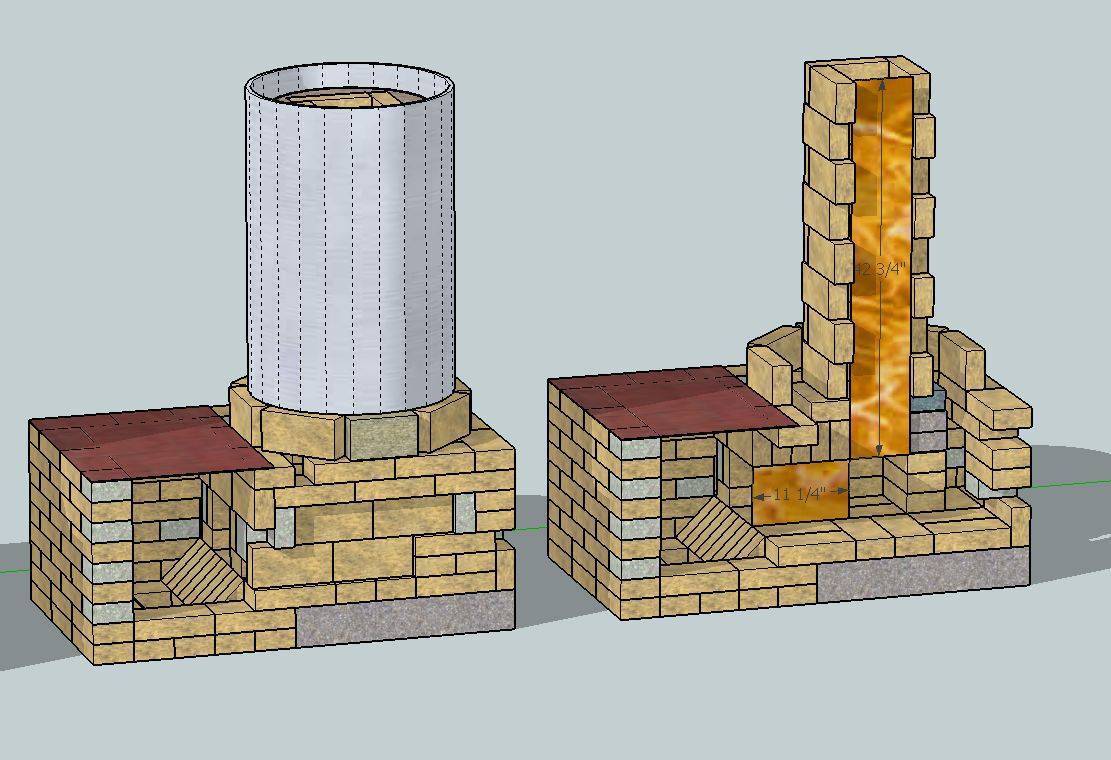

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.
