Как работает автоматический воздухоотводчик системы отопления

Участки установки автоматического воздухосбросника

Где в схеме отопления с принудительной циркуляцией должен присутствовать воздухосброс для наиболее эффективного выполнения своего прямого предназначения? Как предотвратить образование воздушных пробок в системе? Существует несколько определенных требований:

• Трубопровод необходимо проложить таким образом, чтобы теплоноситель и выделяемый воздух двигались в одном направлении. Смысл состоит в том, чтобы горячий носитель восходил от основного стояка к отдаленным;
• Воздухосбросник монтируется на самых высоких участках. Для этого существует вполне объяснимая законами физики причина: выделение воздуха начинается при уменьшении скорости течения носителя тепла, а процесс этот происходит как раз в наивысших точках;
• Вероятность риска образования воздушных пробок в большой степени присутствует на поворотах трубопровода, на участках перехода с большего на меньший диаметр труб, непосредственно на обогревательных приборах (радиаторах). Поэтому вполне логично устанавливать воздухосборники именно в таких местах.

Устройство

Конструкция автоматического воздухоотводчика заключена в металлический корпус (бронза, латунь, нержавейка), снизу которого находится присоединительный патрубок. Корпус герметичен, может быть цилиндрической или конусообразной формы. В нашей стране налажен выпуск воздухосбросов с наружной присоединительной резьбой 1/2” (Ду15) и ¾” (Ду 20), в редких случаях можно встретить 3/8”. Внутри бочонка находится поплавок из полимерного материала или из нержавеющей стали. Через коромысло (рычаг) поплавок совмещается с золотником (подпружиненным спускным клапаном), на штуцере которого размещается запорный колпачок. В целом, деталь выглядит следующим образом:

5 Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
3. 3. В самой верхней точке контура.
4. 4. На полотенцесушителе.
5. 5. Во все распределительные гребёнки.
6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Механический

Корпус ручного спускника обычно сделан из латуни, имеет простую конструкцию и маленькие размеры. Основной частью всего крана Маевского является запорный клапан игольчатого типа. Чтобы задействовать его и выгнать воздух, необходимо провернуть винт против часовой стрелки на один оборот специальным ключом, отвёрткой или рукой, в зависимости от модели устройства. Игла открывает отверстие и через него выходят газы. В этот момент будет слышен слабый звук шипения. Как только весь воздух вышел, через отверстие начинает вытекать теплоноситель. После этого необходимо закрутить винт до конца.

Внимание! Если система отопления принудительная, то перед спуском воздуха следует выключить циркуляционные насосы. Единственный недостаток механических устройств – все действия с ними приходится проводить вручную

Единственный недостаток механических устройств – все действия с ними приходится проводить вручную.

В однотрубных системах с естественной циркуляцией роль воздухоотводчика играет расширительный бачок открытого типа. Если установлен закрытый мембранный бак, то в систему отопления необходимо встроить автоматическое устройство отвода воздуха.

Трубы в сетях с принудительной циркуляцией должны иметь подъём от основного стояка к остальным. Автоматические воздухоотводчики монтируются на наивысших точках сети, так как именно в них собирается газ, а также в местах вероятного скопления (коллекторы).

Кран Маевского устанавливается на радиаторах сверху справа или слева на боковой стороне. Большая часть всех газов выводится из сети отопления через автоматические воздухоотводчики, и лишь малая доля через механические устройства.

Установка воздухоотводчика на радиатор в ванной

Внимание! Сначала удаляют воздух из системы, и только потом из радиаторов. Чтобы было легче и быстрее заменить автоматический воздухоотводчик, рекомендуется устанавливать его на отсекающий клапан

Во время откручивания устройства для отвода воздуха, он отсекает теплоноситель

Чтобы было легче и быстрее заменить автоматический воздухоотводчик, рекомендуется устанавливать его на отсекающий клапан. Во время откручивания устройства для отвода воздуха, он отсекает теплоноситель.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Особенности установки воздухоотводчика

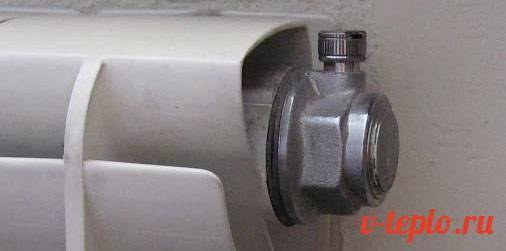

На радиаторах обычно устанавливают угловые модели, выпускают и альтернативные варианты, специально для современных отопительных приборов. Если ? коллектора не совпадает с соединительным ? клапана, используют переходники. Если модель газоотводчика не предусматривает отсечной клапан, его целесообразно купить дополнительно.

Устанавливаются современные автоматические воздухоотводчики в вертикальном положении. При этом необходимо следить за тем, чтобы воздушный штуцер был направлен вверх. Монтаж осуществляется в самых высоких частях трубопровода, котлов, нагревательных устройств, коллекторов и на участках, где отмечается большое скопление воздуха.

Сам процесс установки осуществляется с использованием специального рожкового ключа, который применяется к шестиграннику самого корпуса. Он находится под колбой.

1. Сначала в системе закрепляют отсечной клапан, а потом нему подсоединяют автоматический воздухоотводчик для отопления. Особенно актуален такой тип монтажа для централизованной теплосети, так как он позволяет осуществлять ремонт газоотводчика без слива воды. А примесей, засоряющих устройство, в такой воде достаточно, поэтому чистить золотник и подпирающий механизм надо регулярно.
2. Все виды прибора устанавливают строго вертикально, располагая его защитным колпачком с ниппелем верх, так как в другом положении поплавок не будет работать. Колпачок на заводе плотно закручивают, чтобы избежать засорения. Перед эксплуатацией его надо открутить.

На корпусе есть монтажный шестигранник, за который прибор и монтируют гаечным ключом. Устанавливать устройство путем захвата корпуса с помощью рычажного ключа запрещено – есть риск повреждения целостности конструкции, а, значит, и нарушения ее работоспособности.
Отопительный прибор устанавливают под некоторым наклоном, чтобы секция радиатора, где установлен автоматический воздухоотводчик для отопления, была приподнята. Этот простой прием улучшает доступ воздуха к прибору.

В современных системах газоотводчик с воздушным клапаном – один из важных компонентов, обеспечивающих нормальную циркуляцию жидкости. Конструкция устройства нехитрая, как все гениальное, потому при надлежащем обслуживании вполне надежна, если выбрать качественную модель проверенного производителя.

Где монтируют воздухоотводчики

В закрытой системе при установке устройства для эффективного отвода газа надо соблюдать определенные правила:

• Трубы прокладывают так, чтобы векторы перемещения воды и воздуха совпадали, и горячая жидкость направлялась от главного стояка к отдаленным.
• Воздухосборник надо монтировать в самой высокой точке, например, при обходе дверного проема сверху, так как воздух из жидкости выделяется при низкой скорости воды.
• Приборы для удаления воздуха должны стоять на участках, где скопление газов гарантировано: на поворотах стояков, в местах перехода трубы на другой размер сечения, на всех батареях, сепараторах, гребенках.

В обязательном порядке воздухоотводчики монтируют на алюминиевых радиаторах, которые при контакте с теплоносителем выделяют водород. Для частично биметаллических батарей проблема не так актуальна, но алюминий в их составе есть, а, значит, выводить газ придется, хотя и не так часто. В 100%-х биметаллических моделях алюминия нет, но производители настойчиво рекомендуют эксплуатировать их вместе с приборами для стравливания воздуха.

У стальных панельных батарей благодаря их особой конструкции клапан для спуска воздуха устанавливают в заводских условиях.

На традиционных чугунных батареях и трубах современные воздухоотводчики не эффективны. Стравливание газов в таких конструкциях возможно только с частью теплоносителя, поэтому используют стандартный и шаровой варианты кранов. Мнение специалиста о том, где и как целесообразно устанавливать воздухоотводчики, на этом ролике:

Характеристики воздухоотводов

Технические особенности прибора удобно представить в таблице.

Параметры	Особенности
Срок эксплуатации прибора	До 30 лет
Рабочая температура воды	От – 10 до + 120 C
Максимальная температура помещения	До + 60°C
Давление срабатывания автоматики	10-12 бар (16 атм.)
Внутренний ? подключения	1/2, 3/4 дюйма (Dу 15мм и Dу 20мм – для метрической системы мер)
Тип резьбы	Наружная, внутренняя
Материал клапана	Корпус – латунь, поплавок – полипропилен
Вид конструкции	Прямой, угловой, радиаторный
Особенности теплоносителя	Вода или другая жидкая неагрессивная среда

Эти параметры необходимо подбирать с учетом типа сети. Для индивидуального отопления выбор неограничен, для централизованных систем нужно выяснить в ЖЭУ давление и температуру своего дома.

Стоимость прибора для сброса воздуха зависит от модели, производителя, материала, подключения (1/2 дюйма – на 10-15% дороже). Бюджетный вариант можно приобрести за $ 5, самый дорогой – $15.

Стоит потратить время на выбор поставщика: в одном магазине автоматический воздухоотводчик для отопления Danfoss ДУ 15 предлагают за $ 7,63, в другом ту же модель – за $ 11,5.

При покупке фирменных приборов известных брендов (Danfoss , Wind, Valtec) остерегайтесь подделок. Разброс цен на запорный клапан – от $1,1 до $1.8.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Автоматизированная система регулировки

Как работает автоматический воздухоотводчик

Залитый холодный теплоноситель в отопительной магистрали имеет свойство выделять воздух при нагревании, для его стравливания применяют автоматический сброс воздуха из системы отопления.

Принцип действия всех автоматических приборов заключается в открывании стравливающего отверстия при появлении воздуха во внутренней области корпуса воздухоотводчика. Элементом, реагирующим на присутствие воздуха, является погруженный во входной патрубок устройства поплавок, который связан с клапаном, закрывающим отверстие для выхода воздуха. Автоматическое устройство работает по следующему принципу (рис. 3):

1. Когда отопление функционирует нормально, находящийся в пространстве цилиндрической рабочей камеры поплавок находится в верхнем положении и связанным с ним конусообразным штоком запирает выходной канал.
2. Если воздух скапливается в верхней части бачка, поплавок уходит вниз вместе с запирающим штоком и происходит отпирание воздушного клапана, воздух стравливается из устройства.

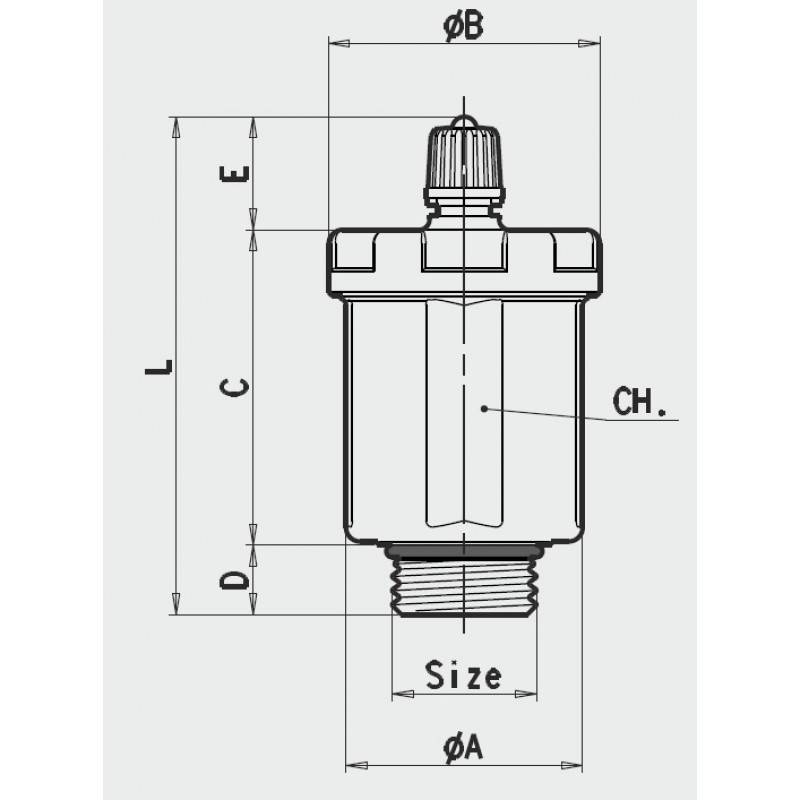

Рис. 4 Автоматический клапан сброса воздуха из системы отопления

Устройство

На рынке представлены различные конструкции автоматических клапанов для спуска воздуха, рассмотрим конструкцию и функционирование одного из распространенных видов.

Данная модель (рис 4.) имеет составное устройство корпуса из латуни, включающего основную часть 1, которая вкручивается в трубопровод, и его крышку 2 с запорным механизмом, соединенную с основой через уплотнительное кольцо 10.

В нерабочем состоянии поступающая через входной патрубок снизу жидкость поднимает пластмассовый поплавок 3, он через флажок давит на подпружиненный (пружина 7) держатель 5 с золотником 6, который запирает проходной канал в жиклере 4.

Жиклер 4 располагается в боковой части воздушного отводчика и подсоединен к корпусу через уплотнительное кольцо 8, в верхней части прибора имеется пробка 9, которой регулируют проходной канал выпускного отверстия для сброса воздуха или перекрывают его полностью при необходимости.

При появлении в поплавковой камере воздуха, он вытесняет воду, в которой плавает поплавок 3, элемент опускается вместе с флажком, а пружина 7 отталкивает золотниковый держатель от выходного канала – происходит стравливание воздуха. При уменьшении объема сброшенного воздуха в рабочую камеру снова поступает вода, поплавок всплывает и перекрывает канал с помощью запорного механизма.

Обычно при подключении воздухоотводчика используют переходники из отсечного обратного клапана, представляющего собой подпружиненный запорный механизм и связанный с ним флажок. При вкручивании воздухоотводчика он давит на флажок отсечного клапана, последний опускается вниз и открывает путь воде к корпусу воздушника.

При демонтаже отводчика для замены, проведения профилактических или ремонтных работ, освобожденный подпружиненный флажок вместе с запорным клапаном поднимается вверх и перекрывает канал поступления теплоносителя.

Рис.5 Ручной воздушный клапан системы отопления в батарее

Технические характеристики

Основным материалом изготовления корпусов ручных и автоматических воздушных клапанов для стравливания воздуха из систем отопления является латунь, покрытая никелем (намного реже используют бронзу), отводчики имеют следующие характеристики:

• Монтаж – в самых высоких точках отопительных контуров на прямом участке.
• Допустимая температура рабочей среды – от 100 до 120º С.
• Максимальное давление 10 бар (атмосфер).
• Подсоединительной диаметр выходных патрубков 1/2“, 3/4″ (наиболее распространенные размеры, обозначается в метрической раскладке Dy 15 и Dy 20, что соответствует 15 и 20 мм), 3/8″, 1” дюйм.
• Тип подключения – прямое и угловое.
• Расположение выпускного штуцера – сверху, сбоку.
• Комплектация – иногда поставляется вместе с отсечным клапаном
• Рабочая среда – вода, незамерзающие теплоносители с содержанием гликоля до 50%.
• Материал изготовления поплавка – полипропилен, тефлон.
• Срок службы приборов из латуни может достигать 30 лет.

Автоматический воздухоотводчик: принцип работы

Вы, наверное, сильно удивитесь, если я скажу, что автоматический кран Маевского работает практически по такому же принципу, как и бачок унитаза – и в том и в другом устройстве основную работу выполняет поплавок. В случае с унитазом перемещение поплавка перекрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае с автоматическим сбросом воздуха через игольчатый клапан из системы отопления удаляется газ. По сути, в такой системе имеются всего два рабочих положения клапана – поплавок вверху и поплавок внизу.

Поплавок вверху – клапан закрыт. Такое положение говорит только о том, что в корпусе воздушного клапана не содержится воздух или он там есть, но в малом количестве, и его недостаточно для того, чтобы поплавок опустился вниз настолько, чтобы клапан сработал. То есть по мере того, как воздух вверху корпуса воздушного автомата будет добавляться, он будет вытеснять воду – вместе с водой будет опускаться и поплавок, который, в свою очередь, тянет игольчатый клапан. Неровен тот час, когда поплавок опустится настолько низко, что клапан откроется полностью, и весь воздух, находящийся в автомате, благодаря давлению теплоносителя в системе отопления выйдет наружу.

О горячем водоснабжении

Вначале давайте выясним, почему происходит завоздушивание системы водоснабжения и чем оно мешает. Начнем издалека.

Холодное водоснабжение многоквартирного или частного дома всегда имеет тупиковую разводку: розлив переходит в стояки, те ветвятся на подводки, а подводки заканчиваются кранами сантехнических приборов. Вода движется в тупиковом контуре только за счет водоразбора.

Тупиковая схема ГВС

Примерно до 70-х годов прошлого века, системы горячего водоснабжения (ГВС) во всех строящихся домах  были организованы так же.

Тупиковая разводка горячей воды

Однако такая разводка имеет два серьезных недостатка:

1. Открыв кран горячей воды, владелец жилья вынужден в течение нескольких минут ждать ее нагрева. Особенно долгим его ожидание оказывается ночью и по утрам, когда в отсутствие водоразбора остывают стояки и розливы ГВС. Это не только неудобно, но и способствует неоправданно большому расходу воды;

Механический счетчик на фото регистрирует расход воды через трубопровод ГВС вне зависимости от ее температуры

1. Обогрев ванных комнат и совмещенных санузлов в многоквартирных домах, обеспечивается полотенцесушителем, запитанным от системы горячего водоснабжения. Понятно, что в отсутствие водоразбора в тупиковой системе он будет остывать. Для владельца квартиры это означает сырость и холод в ванной, а в долгосрочной перспективе — большую вероятность поражения стен грибком.

Полотенцесушитель смонтирован в разрыв подводки ГВС, и нагревается только при водоразборе

Циркуляционная схема

С конца 70-х — начала 80-х годов, горячее водоснабжение в новостройках постепенно стало становиться циркуляционным.

Как оно реализовано:

• По подвалу или подполу дома прокладывается два розлива ГВС;
• Каждый розлив имеет независимую врезку в элеваторный узел;
• Стояки горячего водоснабжения подключаются поочередно к обоим розливам и соединяются перемычками на верхнем этаже или на чердаке. В группы, связанные циркуляционными перемычками, может объединяться от 2 до 7 стояков.

По подвалу разведены два розлива горячего водоснабжения

Для того чтобы вода непрерывно циркулировала через стояки и розливы, между ними нужно создать перепад давления. В элеваторном узле и далее, в запитанном от него отопительном контуре, циркуляция обеспечивается разницей давлений между подающим и обратным трубопроводами теплотрассы. Очевидный способ запитки ГВС — между врезками в подачу и обратку.

Однако в этом случае нас ждет неприятный сюрприз: байпас между нитками трубопровода будет катастрофически снижать перепад на водоструйном элеваторе, препятствуя работе отопления.

Внешний вид и принцип работы водоструйного элеватора

Проблема решается просто и изящно:

• ГВС врезается в подачу до элеватора в двух точках. Каждая из врезок снабжается запорной арматурой;
• Фланец между врезками оснащается подпорной шайбой. Так называется стальной блин, в котором по центру просверлено отверстие диаметром на 1 мм больше диаметра сопла. При штатной работе элеватора и связанном с ней движении воды по подающей нитке такая шайба создает перепад между врезками примерно в 1 метр водяного столба (0,1 атмосферы);
• На обратом трубопроводе монтируются точно такие же две врезки с такой же подпорной шайбой.

Простейший элеваторный узел с циркуляцией ГВС  и двумя врезками в обратный трубопровод

У элеватора с циркуляционными врезками ГВС есть три режима работы:

1. Горячая вода циркулирует из подачи в подачу. Эта схема используется весной и осенью, при сравнительно низкой (до 80 градусов) температуре теплоносителя в прямой нитке теплотрассы;
2. Из обратки в обратку. В этот режим ГВС переключается на зиму, когда температура подачи переваливает за 80°С;
3. Из подачи в обратку. Так система горячего водоснабжения с циркуляцией запитана летом, когда отопление отключено, а перепад между нитками теплотрассы минимален или отсутствует.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 – 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Пример конструкции воздухоотводчика  с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков – сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух – это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта – в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики от завоздушивания батарей отопления

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа – это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

• изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
• чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
• лучшими считаются те модели, которые оснащены дополнительными функциями;
• изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.
