Электричество как теплоноситель в агрегате воздушного отопления
Однако есть и некоторые очевидные отличия этого прибора:
- Во-первых, оборудование для воздушного отопления исключает применение спиралей открытого типа, что обусловлено небольшим сроком службы этих функциональных элементов и их склонностью к загрязнению. Основу теплообменника составляют трубчатые электронагреватели (ТЭНы), оснащенные особым оребрением, позволяющим улучшить показатели тепловой отдачи.
- Использование воздушно-отопительных агрегатов не характерно для небольших по площади помещений, так как их мощность является настолько большой, что применять их для бытовых нужд будет нецелесообразно.
Что еще необходимо знать
Принцип функционирования заключается в том, что расположенный за нагревательным элементом, продувает воздух, который вбирается из помещения. Воздушно-отопительный агрегат контролирует температуру с помощью термостата, который прекращает нагрев, когда оказывается достигнуто определенное значение. Для обогрева людей и оборудования, которые находятся в офисе или цеху, такие устройства устанавливаются в разных точках на высоте в пределах от 3 до или под потолком. Струя нагревается сверху вниз, что обеспечивается поворотом жалюзи, они установлены перед нагревателем. Данного эффекта удается достичь еще и благодаря правильному наклону корпуса вперед.
Расчет и выбор оборудования для обогрева дома общей площадью 100 кв.м
Для того чтобы правильно выбрать нагреватель нужно высчитать наименьшую возможную мощность необходимую для полного прогрева отапливаемого здания.
Затем подбирают газовоздушное оборудование по количеству и по мощности.
Основная формула расчета теплоемкости помещения такова:
Р=Vх?Tхk/860
Где:
- V, м3 – полный объем отапливаемого здания (длина, ширина и высота).
- ?T, °C — разница (в градусах) между температурой внутри объекта и температурой снаружи.
- k — коэффициент изоляции помещения, который имеет разные значения и берется из справочника.
- 860 — это специальный коэффициент для быстрого перевода мощности из килокалорий в киловатты (1 киловатт = 860 килокалорий в час).
Пример: hассчитаем, какую мощность необходимо затратить для прогрева здания (дома) площадью 100 кв. м, с высотой потолков около 3м, до средней температуры 20 °C, при зимней температуре внешней среды -20 °C.
Возьмем здание обычной конструкции (сложенное из одного слоя простого кирпича).
Для такого здания значение k=2,3.
Делаем расчет мощности:
Р = 100x3x40x2,3 / 860 = 32,09 кВт.
Теперь по рассчитанной минимально возможной мощности подбираем нужное количество и тип теплогенераторов.
Для этого существует инструкция на оборудование.
Для бесперебойной работы обогревательного оборудования необходима постоянная подача свежего воздуха.
В данном случае вентиляция выполняет несколько функций:
- нагнетает кислород (для горения)
- помогает выбросить излишки углекислого газа
- удаляет побочные (опасные для жизни) продукты горения, например, угарный газ (CO)
Для этого рекомендуется, чтобы процент кислорода в вентилируемом воздухе был более 17%.
По технике безопасности и по санитарным условиям на 1 киловатт мощности обогревателей необходимо 30 м3 нагнетаемого воздуха
Для обеспечения притока воздуха можно своими руками пробить отверстие величиной 0,003 м2 на 1кВт нагревателя. Если система вентиляции отсутствует, то обязательная площадь открытых форточек или окон должна быть не менее 1 м2 на каждые 10 кВт мощности.
Значение коэффициента изоляции:
- 3,0 – 4,0 – помещение из дерева или профилированного листа
- 2,0 – 2,9 – обычная конструкция — один слой кирпича
- 1,0 -1,9 – обычные дома, двойной кирпичный слой – средняя изоляция
- 0,6 – 09 – отлично изолированные здания — двойной кирпичный

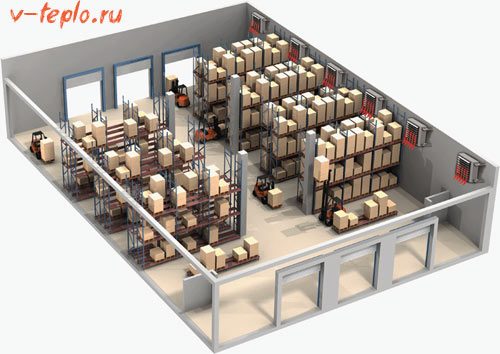

Применение теплогенератора в небольшом цехе
Размер теплообменника
И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.
Требования к безопасности
Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.
Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:
- 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
- 3-4 – дома из деревянной панели либо профилированного листа;
- 1-1,9 – двойной утепленный кирпичный слой;
- 0,6-0,9 – дома современной постройки с новыми стенами и окнами.
Почему стоит выбрать отопительные агрегаты марки «Вулкан»
Вышеописанный настенный отопительный агрегат позволяет использовать его для обогрева малых и средних по площади помещений. Этот параметр может изменяться в пределах от 100 до 300 и от 300 до 500 м 2 . Установить данное оборудование можно и в достаточно крупных помещениях, площадь которых варьируется от 800 до 1500 м 2 . Нагрев воздуха при этом будет осуществляться с высокой скоростью, что доказывает экономичность и эффективность.
Данные тепловентиляторы отлично подходят для отопления крупных производственных и непроизводственных помещений по типу фабрик, цехов, крупных универмагов, заводов и супермаркетов. Сюда можно отнести автосалоны, оптовые склады, автостоянки и небольшие здания по типу мастерских.
Описываемый статье агрегат воздушно-отопительный, характеристики которого были представлены выше, оснащен автоматикой, которая позволяет контролировать температуру в помещении на требуемом уровне без вмешательства человека. Использование автоматического контроля над температурой рекомендуется при необходимости обогрева оптовых помещений и складов, где нужно поддерживать оптимальную температуру, в том числе, и при отсутствии человека. При этом объем помещения не будет иметь значения.

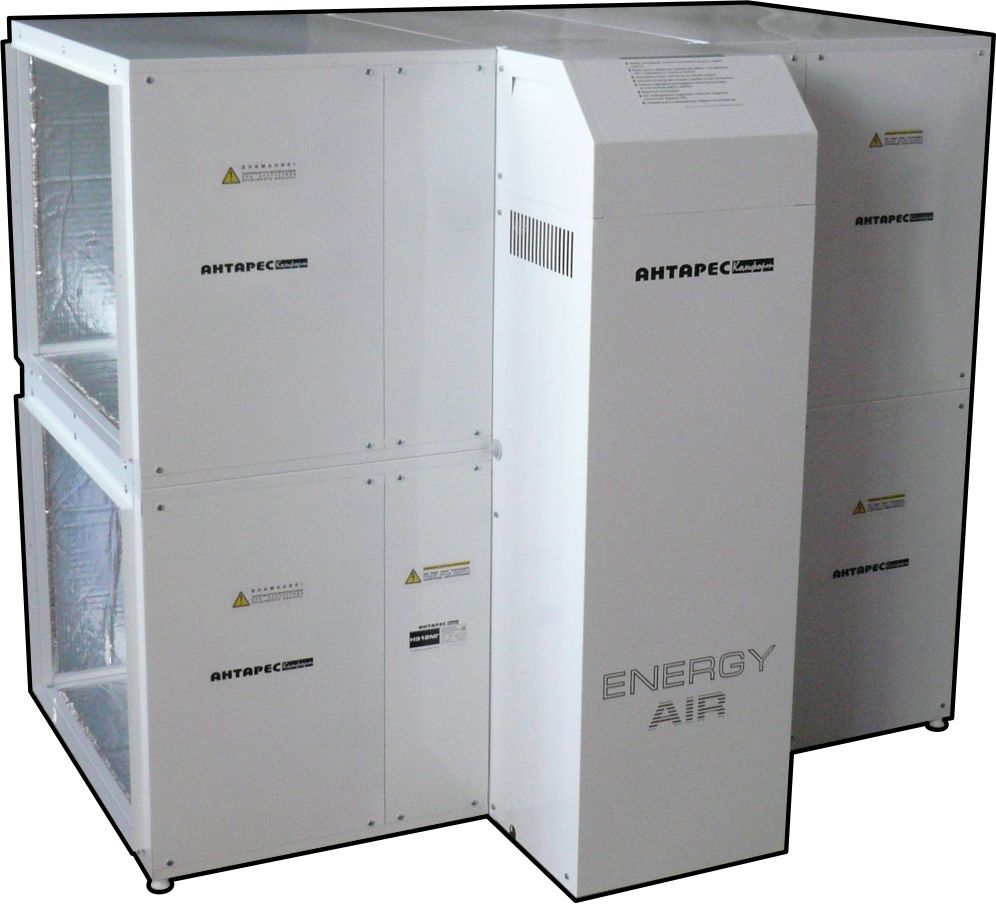

4. Блочно-модульные АВН с тепловым насосом «воздух-воздух» (серия Energy Air)
| Блочно-модульные АВН с тепловым насосом «воздух-воздух» серии Energy Air предназначены, в первую очередь, для домов, где в качестве источника тепловой энергии имеется возможность использовать только электроэнергию. Однако, в отличие от обычных АВН с электрическими нагревателями, в АВН этой серии получение большей части тепловой энергии для отопления дома обеспечивается за счет использования низкопотенциальной энергии наружного воздуха путем реализации функции теплового насоса «воздух-воздух» с рекуперацией тепла, удаляемого через вытяжной канал. При этом АВН данной серии может работать как в режиме отопления, так и в режиме охлаждения (кондиционирования) воздуха. Инновационной особенностью этой новой разработки, защищенной патентом РФ на изобретение, является возможность работы теплового насоса без традиционного использования наружного компрессорно-конденсаторного блока (ККБ) при одновременной реализацией функции рекуперации тепла и влажности. Отсутствие необходимости использования внешнего ККБ существенно упрощает и удешевляет монтажные работы, поскольку не требуется прокладка линий хладоагента до внешнего ККБ. Реализованные в данной разработке технические решения позволяют значительно снизить затраты на отопление по сравнению с АВН, в которых применяются только электрические нагреватели. При этом затраты на отопление при использовании АВН данной серии становятся сопоставимыми с затратами на отопление с использование природного газа.
|
Технические характеристики АВН серии “Energy Air”Центральная водяная отопительная система
Отопление производственного помещения осуществляется за счет местной котельной или централизованной отопительной системы, установленной в здании. Конструктивно такая система состоит из следующих главных составных частей:
- промышленный котел отопления;
- система трубопроводов (может быть однотрубной и двухтрубной);
- отопительное оборудование.
Суть работы центральной системы состоит в следующем: в котле производится нагрев теплоносителя, в качестве которого выступает вода. Затем с помощью трубопроводов нагретая жидкость разносится по зданию к отопительному оборудованию. Простейшая отопительная система данного типа – однотрубная. Она не предусматривает регулировки температурных параметров.
Двухтрубная система включает в себя параллельно смонтированные радиаторы и термостаты, что позволяет осуществлять изменение режимов.
Котел является основным элементом отопительной системы. Выбор топлива будет зависеть, прежде всего, от доступности того или иного ресурса, а также его стоимости. В качестве источника тепловой энергии для котла может использоваться:
- Газ. Выбор в качестве источника энергии газа оправдан в случае, если есть возможность подключения к магистральному трубопроводу. Стоимость данного энергоресурса достаточно доступна, однако есть ряд минусов. Данный тип топлива взрывоопасен, что может быть связано с определенными ограничениями.
- Твердое топливо (дрова, опилки, пеллеты). Данный вид топлива не рекомендуется при отоплении производственных помещений большой площади. Однако современные производители предлагают автоматизированные модели, которые могут самостоятельно контролировать забор топлива и регулировать температурные параметры. В числе «плюсов» можно назвать доступную стоимость топлива и простоту монтажа.
- Жидкое топливо. В этом случае требуется наличие постоянно пополняемого резервуара с жидкостью, что почти всегда требует времени, материальных и трудовых ресурсов.
- Электричество. Использование электрокотлов для обогрева больших промышленных зданий сопряжено с большими расходами. Несмотря на высокий КПД, затраты на электроэнергию могут сделать применение отопительной системы данного типа невыгодным.
Также стоит сказать о комбинированных централизованных системах обогрева, которые сочетают в себе несколько источников тепловой энергии.
Существует несколько разновидностей комбинированных систем, которые можно классифицировать по типу используемого в них оборудования:
Газово-дровяное. Нагревательные котлы имеют и газовые, и дровяные горелки, что дает возможность обеспечить бесперебойное отопление даже в случае аварий на магистральных газопроводах.
- Газово-дизельное. Данный тип комбинированных систем характеризуется высоким КПД и прекрасно подходит для промышленных зданий больших площадей.
- Газово-дизельно-дровяное. В числе преимуществ котлов этого типа – высокая надежность и независимость от аварийных ситуаций. В числе недостатков – небольшой КПД и ограничения в мощности.
- Газово-дизельно-электрическое. Данный вариант отличается сочетанием надежности и высоких мощностных показателей.
- Газово-дизельно-электро-дровяное. Эти котлы сочетают все четыре типа энергетических ресурсов. Такие системы отопления имеют обширный спектр настроек и регулировок, могут использоваться в различных ситуациях. Однако оборудование занимает много места и требует свободной площади.

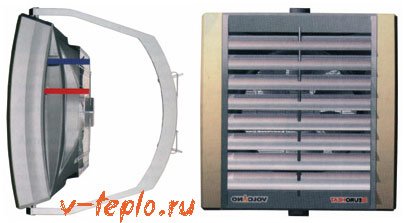

Технические характеристики тепловентиляторов марок VR1 и VR2
Тепловентилятор Volcano представлен к продаже в двух разновидностях, которые были упомянуты в подзаголовке. В первом случае количество рядов нагревателя ограничено одной единицей, во втором – двумя. Максимальный расход воздуха за час составляет 5500 и 5200 м 3 соответственно. Диапазон мощности нагрева в первом случае изменяется от 10 до 30, во втором – от 30 до 60 кВт.
Прирост температуры воздуха составляет 18 и 33 °С соответственно. Максимальная температура теплоносителя в обоих случаях равна 130 °С. Тепловентилятор Volcano характеризуются еще и максимальным рабочим давлением, для обеих моделей этот параметр равен 1,6 мПА. Максимальная дальность струи воздуха тоже является одинаковой и составляет 25 м. В нагревателе объем воды равен 1,7 и 3,1 дм соответственно. Наружная резьба имеет диаметр, равный ¾ дюйма. Воздушно-отопительный агрегат Volcano VR1 весит 29 кг без воды, тогда как вторая из описываемых моделей имеет массу в 32 кг. Мощность двигателя в обоих случаях составляет 0,61 кВт. Частота вращения двигателя остается неизменной и равна 1310 оборотов в минуту. Вторая модель имеет класс защиты двигателя в пределах 54 IP.
Схема обогрева производственных помещений
Несмотря на сказанное выше, использовать лучистое отопление для нашей схемы мы не будем. Дело в том, что большая часть производственных застроек еще советского образца, с большими теплопотерями. Для них необходим самый недорогостоящий вариант отопления, желательно с использование альтернативного топлива.
Итак, средний объем таких зданий составляет 5760 кубических метра, а для того чтобы восполнить потери, требуется мощность в 108 киловатт за час. Это весьма приблизительные цифры, которые зависят от ряда факторов. Отметим лишь, что у нас должен быть еще 30%-й запас мощности. Наше топливо – древесина и пеллеты.
Дабы получить необходимую нам мощность, требуется порядка 40 килограмм топлива в час, а если на производстве восьмичасовой рабочий день (плюс час перерыва), то в сутки потребуется 360 килограмм топлива. В среднем отопительный сезон составляет 150 дней, значит, в общей сложности нам понадобится 54 тонны дров. Но это значение максимально.
Теперь рассчитаем стоимость. (см. таблицу)
| Наименование | Стоимость, за тонну | Стоимость, за сезон |
| Дрова | 1000 руб. | 25000 руб. |
| Пеллеты | 3200 руб. | 80000 руб. |
Расчеты отталкивались от того, что на сезон нам потребуется 25 тонн топлива. Если же отапливать газом, то его нам понадобится на 260000 руб., а электроэнергии – на все 360000 руб.
Основные виды воздушных агрегатов для отопления
Электрический отопительный агрегат может классифицироваться по двум критериям: типу нагревательного элемента и расходу воздуха. Если необходимы усредненные расходы нагреваемого воздуха, который не должен перемещаться по всему зданию, то применяются осевые вентиляторы. Если же речь идет о более мощных системах, которые призваны обслуживать целые корпуса или несколько комнат, то они работают за счёт
Со свободной стороны фланца теплообменника фиксируется воздуховод, он необходим для распределения тепла в пределах целого сооружения или одного помещения. Для обеспечения нагрева воздуха внутри оборудования устанавливаются паровые, водяные или электрические теплообменники. Область использования электрических нагревателей ограничена, этому есть несколько объяснений. Первое заключается в недостатке электрической мощности на линии. Для получения 1 кВт теплоты необходим 1 кВт электроэнергии, это указывает на то, что для зала в 500 м 2 потребуется мощность, равная 50 кВт. Мало сетей, которые рассчитаны на подачу такого количества энергии.
Достоинства агрегатов воздушного отопления
Если говорить о том, чем дизельные воздушные отопители, а также эти же устройства, функционирующие с помощью другого источника тепла, отличаются от других стандартных приборов отопления, нельзя не упомянуть следующий список их преимуществ:
- скорость, с которой осуществляется нагрев комнаты
. Благодаря обдуву тепла будет использовано больше, чем в традиционных конвекторах; - обеспечение равномерного обогрева
. С помощью встроенных заслонок поток нагретого воздуха может направляться в любую сторону, чего не скажешь о конвекционных приборах, где теплый воздух способен двигаться только вверх (подробнее: ” “); - высокие показатели экономичности
, что объясняется ранее упомянутой способностью равномерного распределения теплого воздуха; - простота и удобство монтажа
. Основу конструкции составляют всего лишь две трубы – подачи и обратки, поэтому их установку вполне можно выполнить быстро, а в случае большого по площади трубопровода этот процесс существенно замедлится и усложнится.
Водяной теплообменник
Воздушно-отопительные агрегаты, использующие водяные теплообменники, максимально быстро обогревают воздух в здании за счет тепла, переносимого циркулирующей водой. Трубопровод при этом внутри имеет оребрение, что увеличивает теплотдачу. При обдуве этот теплообмен только увеличивается. Причитав все это, можно ошибочно спутать этот агрегат с обычными фанкойлами.

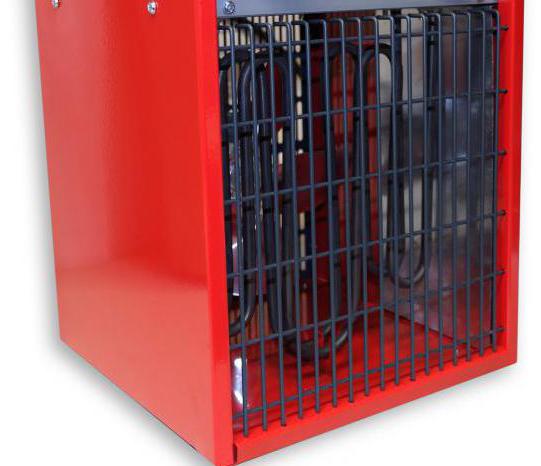

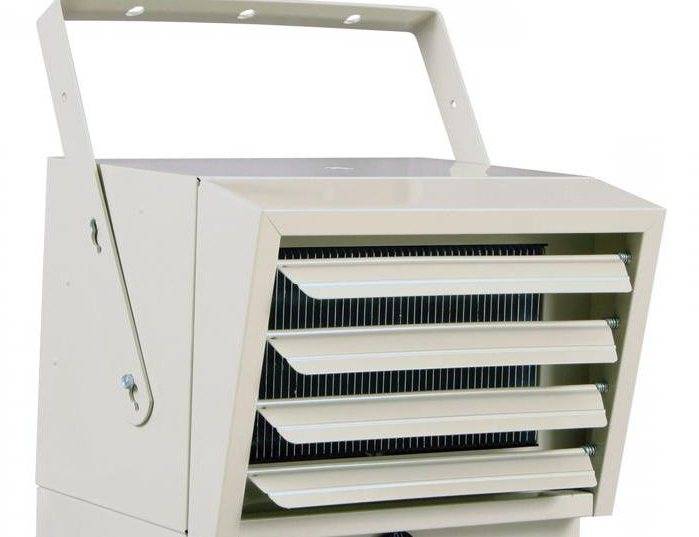

Электричество
Электрические устройства данного рода как в плане структурном, так и в плане функциональном весьма приближены к бытовым тепловентиляторам – электричество нагревает теплообменник, к которому подгоняется воздух посредством вентилятора. Заслонки же направляют его дальше в нужную часть помещения.
Но отличия между ними, безусловно, есть:
- Практически не применяются спирали открытого типа. Они могут прослужить относительно недолго, да и пыль при попадании на них будет гореть.
- Данные агрегаты разработаны для нагрева большого помещения. Это уже не бытовые нагреватели, здесь мощность измеряется десятками киловатт.

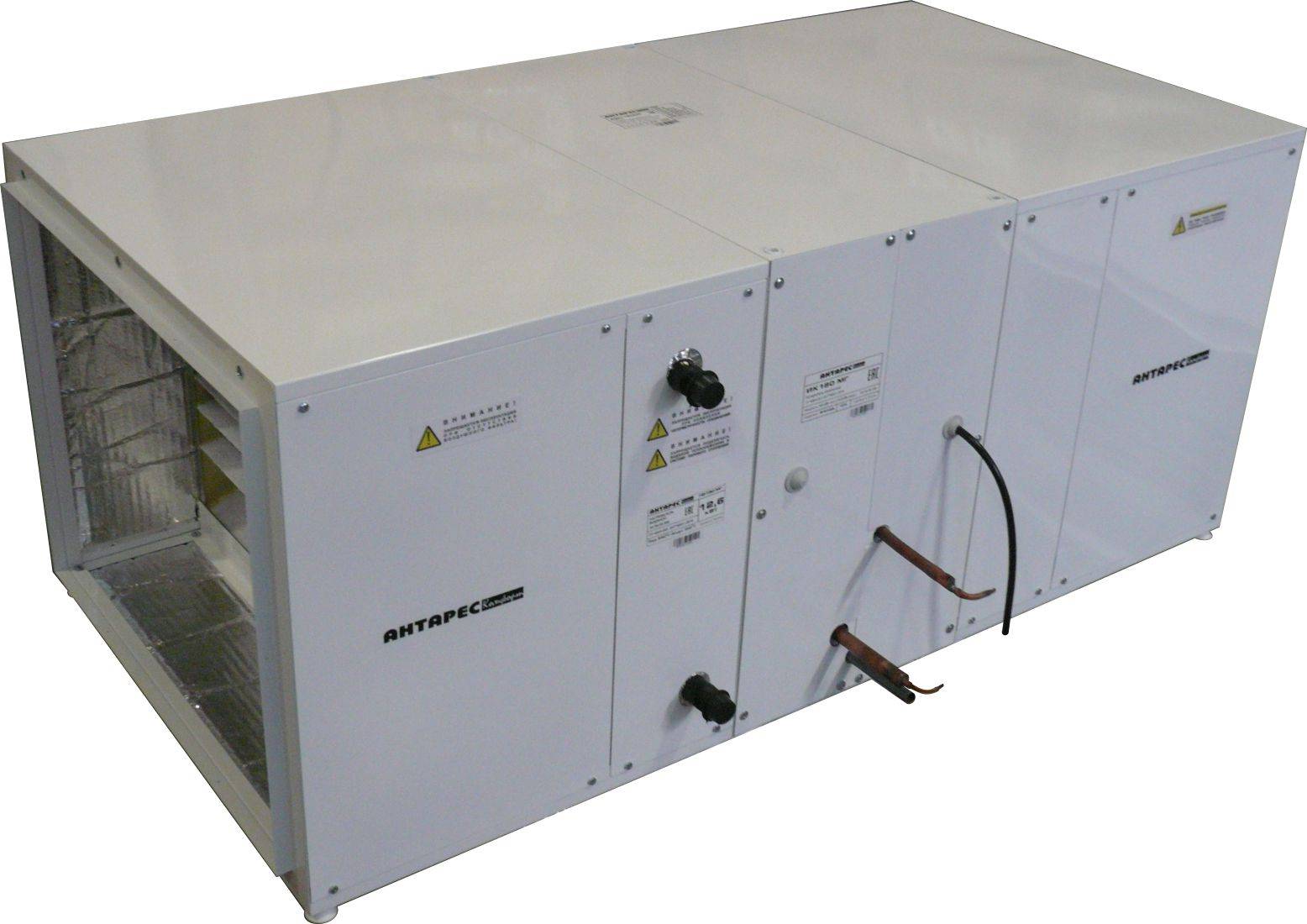

3. Модульно-горизонтальные АВН (серия МГ)
| Модульно-горизонтальные АВН серии МГ имеют модульную конструкцию, представляющую собой горизонтально состыкованные между собой модули, внутри которых располагаются как базовые комплектующие элементы (вентилятор, водяной или электрический нагреватели, воздушный фильтр), так и опциональные элементы системы (увлажнитель, водяной охладитель, испаритель кондиционера, резервный нагреватель). Данная серия АВН специально разрабатывалась для обеспечения возможности горизонтальной установки АВН в чердачных помещениях или на кронштейнах непосредственно под потолком в технических помещениях дома (бойлерных, топочных и т.п.). Подключение таких АВН к магистральным подающим и обратным воздуховодам осуществляется с помощью специально изготавливаемых переходников (фасонных изделий из оцинкованной стали), конфигурация которых определяется в процессе проектирования климатической системы.
|
Основные преимущества воздушно-отопительных агрегатов?
Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.
Возможно вас так же заинтересует наша пошаговая инструкция

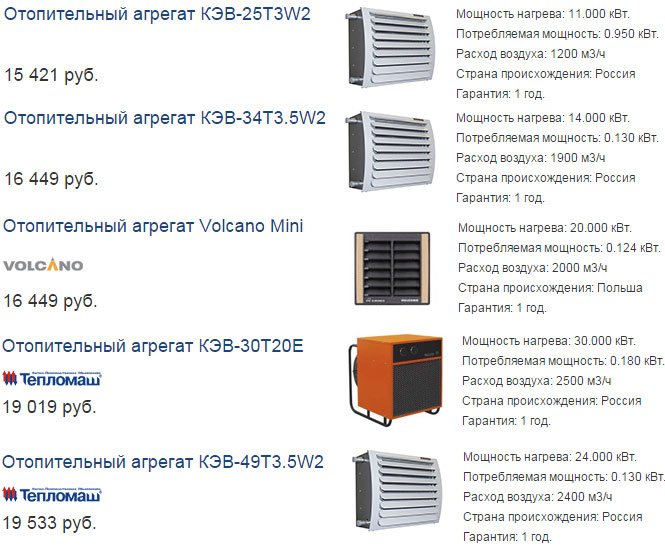

Средняя стоимость воздушных отопителей
Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.
К примеру
: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей
, тогда как его тепловая мощность составляет приблизительно 12 киловатт
. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.
Но! 104-ая модель того же устройства АВО, мощность которого достигает уже 154 Квт, обходится сегодня почти что в 53.000, в то время как система водного отопления с такой же мощности – почти в два раза дороже!
Где используется такой вид отопления?
Зачастую, подобное отопление можно встретить в следующих местах:
- В производственных цехах.
- Овощных базах.
- Складах.
- Скотных дворах.
- Магазинах.
- Помещениях, в которых хранится зерно.
Важно!
Помимо всего прочего, воздушно-отопительные агрегаты могут устанавливаться не только в помещении, но и на открытом пространстве. Эта особенность позволяет существенно увеличить безопасность сотрудников предприятия
Меры предосторожности при эксплуатации
Согласно технике безопасности при обращении с такой системой обогрева, категорически воспрещается использовать такие агрегаты в тех помещениях, где в воздухе могут присутствовать огне- или же взрывоопасные вещества. Помимо того, это нельзя делать, если в воздухе присутствует пыль, проводящая электроэнергию. Наконец, когда есть вероятность того, что будут выделяться ядовитые или агрессивные вещества.

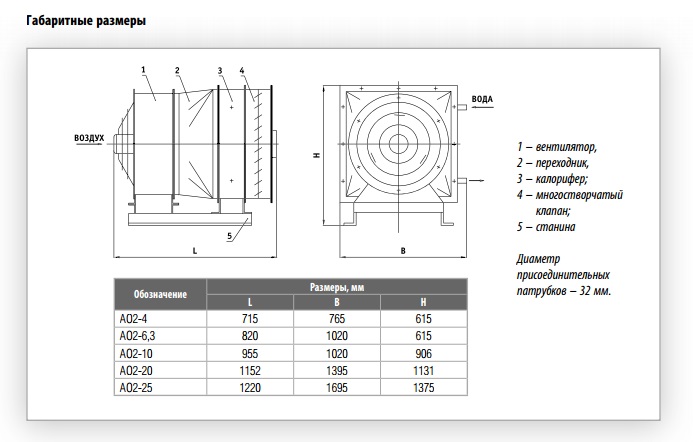

Также для правильного использования нужно знать, из чего состоит стандартный агрегат.
- Щит управления. Необязательная составляющая системы, монтируется только при желании владельца. С ее помощью оптимизируется процедура температурного контроля.
- Радиальный вентилятор.
- Переходной патрубок.
- Нагнетатель воздуха.
Как мы видим, в конструкции устройства присутствует минимум деталей, благодаря чему эксплуатация его отличается простотой. Собственно, то же самое можно сказать и о монтаже, но о нем несколько позже.
Важно!
Монтаж должен осуществляться исключительно теми личностями, которые проходили соответствующее обучение и имеют документы касаемо того, что их можно подпускать к такому оборудованию. Если этого не соблюдать, то есть вероятность появления риска для жизни
А теперь – об особенностях монтажа.
Краткий видео обзор воздушного агрегата VOLCANO
В качестве заключение
В итоге хотелось бы отметить тот факт, что воздушно-отопительные системы обогрева помещения могут выполнять сразу две важных функции:
- Прежде всего, это прямая «обязанность» системы – обогрев помещения.
- Кроме того, агрегат может заменить и вентиляцию.
Достоинства воздушного газового отопления дома
Среди неоспоримых преимуществ воздушного отопления наиболее правильным будет выделить из них являются следующие:
- такой вариант отопления отличается высокой производительностью и экономичностью благодаря тому, что нагрев воздуха осуществляется не в котельной, а прямо в жилом помещении;
- этот способ нагрева делает возможным полный прогрев дома всего лишь за 1 – 2 часа, что является очень быстрым сроком для любой системы отопления;
- небольшой объем финансовых средств, затрачиваемых на обслуживание теплогенератора, поскольку установка этих приборов не отличается сложностью, а в процессе эксплуатации они не требуют к себе повышенного внимания со стороны хозяев ввиду того, что они полностью автоматизированы. Кроме того, в случае обогрева на низкой температуре сэкономить деньги можно еще и на низком объеме потребляемого газа;
- функциональность печи на газу является очень высокой, так как кроме стандартной функции обогрева она способна также вентилировать помещение и играть роль кондиционера;
- вероятность протекания такой системы является очень низкой ввиду отсутствия в ней теплоносителя как такового, а также системы труб;
- проводить центральное отопление необходимости не будет, что также позволит снизить эксплуатационные расходы.
Отопление воздушного типа на газу – прекрасный вариант отопления и в плане экономии, и безопасности, и экологичности, поскольку все вредные вещества, как уже говорилось, не скапливаются внизу помещения, а уходят вверх.
Основные преимущества воздушно-отопительных агрегатов марки «Вулкан»
Если вам необходим отопительный агрегат, то вы можете рассмотреть в качестве варианта одну из вышеописанных моделей. Основными преимуществами данных устройств являются:
- высокая эффективность тепловентилятора;
- небольшие затраты на эксплуатацию;
- оптимальная дальность струи воздуха;
- пониженный уровень шума;
- большая тепловая мощность;
- полное регулирование технических параметров;
- простая и быстрая установка и монтаж.
С помощью данного оборудования вы сможете подогревать, а в дальнейшем поддерживать в автоматическом режиме нужный уровень температуры воздуха в помещении или здании. При этом теплоноситель будет нагреваться до отметки в 90 °С. Отопительный агрегат «Вулкан» не использует в своей работе воздушные массы извне, так как он предназначен для рециркуляции воздуха, который находится внутри здания.
В качестве дополнительной особенности можно выделить то, что агрегаты имеет способность перераспределять воздушные массы, это обеспечивается встроенными осевыми вентиляторами и направляющими решетками в виде жалюзи. С помощью последних потоки можно направить почти в любую часть сооружения или комнаты.
Принцип работы воздушно-отопительного агрегата
Однако такое оборудование все же имеет некоторые специфические особенности:
- мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
- аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
- основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.
