Как врезаться в водопроводную трубу под давлением своими руками

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

• строго определенная точка врезки;
• диаметр подключаемого трубопровода;
• иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

• магистральные сети больших диаметров;
• трубопроводы, в последствие не зацикленные с канализационным сливом;
• прочие типы.

Этап согласования

Все работы, связанные с врезкой в трубопровод разрешается проводить только после получения на них разрешения соответствующих инстанций. Если отвод водопровода и монтаж дополнительного контура произведены без согласования, за незаконные работы хозяин жилья будет нести административную ответственность, которая выражается прежде всего в солидных штрафах. Для получения разрешения нужно собрать целый пакет разных документов.

• План участка. Он необходим для прояснения местоположения всех коммуникаций, которые проложены под землей.
• Документы, удостоверяющие ваши права на владение указанным участком или домостроением.
• Заявление в органы, отвечающие за водоснабжение (его образец можно найти в Интернете либо на стенде в самой организации).
• Одобрение от санитарно-эпидемиологической станции.
• Проект подключаемой системы.

Входящая труба выбирается меньшего диаметра

При разработке последнего требуется точно определить место врезки, учесть диаметр трубопровода, который вы намерены подключить, и целый ряд специфических параметров, набор которых может меняться в зависимости от конкретных условий.

Кроме того, на врезку в трубопровод имеются определенные ограничения. Отвод от магистрали запрещен, если:

• Основная труба имеет большой диаметр.
• Трубопровод не включен в цикл со сливом в канализационную систему.

Есть и другие рамки, которые встречаются значительно реже, поэтому перечислять их не будем.

Собираясь заняться врезкой в систему водопровода, владелец участка должен помнить, что проведение работ без отключения давления воды категорически запрещено. Равно как и установка счетчиков. Все манипуляции с магистралью и отводами от нее должны проводить специалисты – или из государственного органа, или из частной фирмы, прошедшей соответствующую сертификацию и получившей лицензию на необходимые работы.

Врезка в магистральную систему и применение хомутов – дело профессионалов

Основы проведения врезки

Определяющим фактором при выборе способа, которым будет производиться врезка, является материал, использованный при производстве центрального трубопровода. Обычно это пластик, металл, металлопластик или реже встречающийся чугун. Естественно, врезка невозможна без проделывания отверстия соответствующего диаметра, а значит, при его создании из трубопровода пойдет вода. Только при помощи специальных хомутных систем можно все сделать высококачественно.

Пара основных правил для выполнения врезки:

1. Внутренний диаметр трубы, которая будет подключаться к большему трубопроводу, должен равняться диаметру используемого сверла.
2. Внешний диаметр трубы должен быть немного меньше, чем отверстие, в которое она будет вставляться.

Вид водопровода влияет на то, как будет производиться врезка. Чаще всего речь идет об использовании сварки и специальных хомутов, допускающих работу без спуска воды в системе. Также хомуты нужны в тех случаях, когда резать магистраль вовсе не представляется возможным. При работе с полиэтиленовыми трубами сварочные аппараты использовать нельзя.

В процессе использования сварки воду из системы однозначно придется спустить, а вставляемая труба должна заканчиваться муфтой или резьбой под установку корневого крана.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Особенности проведения врезки

Материал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.

Главные правила врезки:

1. Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
2. Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.

То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.

В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.

Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.

Сначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.

Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.

Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.

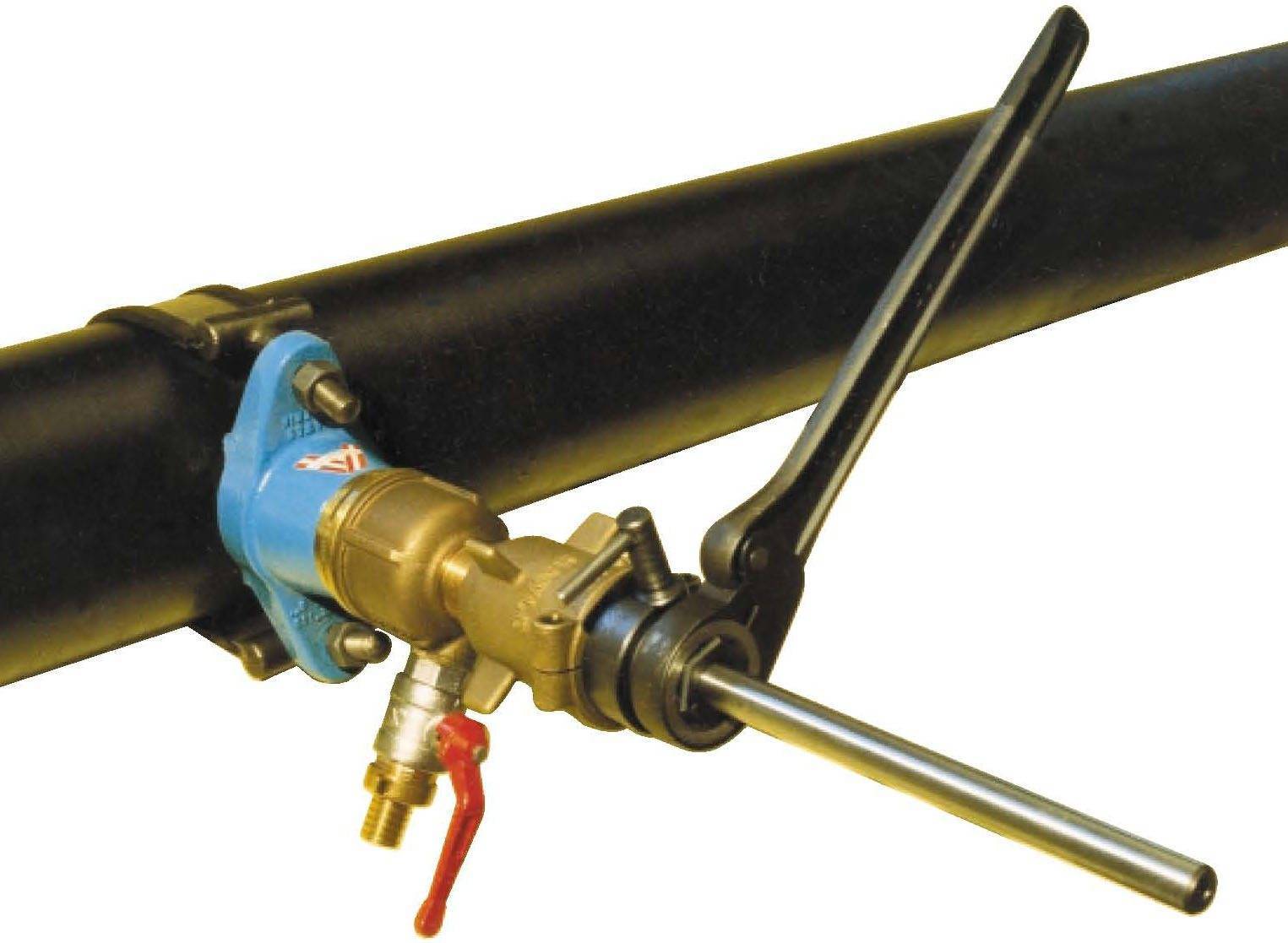

Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:

• электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
• засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
• седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
• обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.

Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.

Инструкция как сделать врезку в пластиковую трубу

В быту пластиковые трубы сегодня встречаются даже чаще, чем металлические. Легкость материала, нечувствительность его к коррозии, простота монтажа – все это делает продукцию из пластика наиболее оптимальным вариантом.

Врезка в металлическую трубу

Поэтому и вопрос – как сделать врезку в пластиковую трубу, актуален для многих домашних умельцев.

Особенности технологии

Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.

Особенности технологии

То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.

Сверление трубы

Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:

• диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
• диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.

Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.

Магистральный трубопровод

Магистральный трубопровод подразумевает подачу жидкости под давлением , причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов.

Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера.

Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.

Канализационная труба

В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.

Технология монтажа в металлический трубопровод

Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.

Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:

• для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
• перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
• устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
• высверливают отверстие и тут же устанавливают запорный вентиль;
• закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
• после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.

Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.

Технология врезки своими руками

Рассмотрим поэтапно процесс подключения к находящемуся под давлением трубопроводу:

Выемка грунта

Выгоднее всего производить врезку в уже существующем колодце – тогда земляные работы ограничатся устройством ведущей до дома траншеи.

Если такой возможности нет, колодец придется строить самостоятельно. На месте будущей врезки необходимо вырыть углубление с размерами в плане 1,5х1,5м и такой глубиной, чтобы дно оказалось на 50 см ниже магистрали.

Поначалу можно применить землеройную технику, но по достижении сигнальной ленты, которая обычно закапывается в 30-ти – 50-ти см над трубой, выемку грунта нужно будет выполнять вручную – с помощью обычной лопаты.

Глубина траншеи между местом врезки и домом должна быть такой, чтобы уложенная на 15-сантиметровую песчаную подушку труба оказалась ниже глубины промерзания грунта. Оптимальная ширина — 50 см. Необходимо предусмотреть возможность дренирования этого участка трубопровода: обычно траншею роют с небольшим уклоном к магистрали, а в колодце сразу после отсечного вентиля устанавливают тройник со сливным краном.

Трубы лучше использовать полиэтиленовые – они дешево стоят, имеют более гладкую, чем стальные, стенку и не боятся коррозии.

Врезка в трубопровод

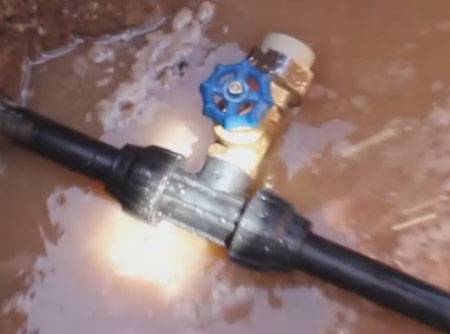

Для подключения к действующему водопроводу используется специальный разборный хомут – так называемая седелка.

Она состоит из пары полуцилиндров с проушинами для болтов и уплотнителя. К одному из полуцилиндров приварен патрубок с резьбой или фланцем для установки отсечного крана.

На полимерную трубу седелку можно устанавливать без подготовительных операций.

Стальную трубу сначала нужно очистить от краски и обработать наждачной бумагой.

На чугунной трубе по месту сверления необходимо предварительно снять при помощи шлифмашинки верхний слой, который упрочняют путем термообработки (закалки).

Далее на трубу укладывают уплотнитель и устанавливают седелку, стянув обе ее половины болтами.

Остается закрепить на патрубке седелки шаровой кран, ручка которого переведена в положение «открыто», просверлить через него при помощи коронки отверстие в трубе и быстро этот кран закрыть.

Для просверливания чугунной трубы применяется твердосплавная коронка, а для полимерной сгодится любая. На прокол чугунной стенки одной коронки не хватит – обычно инструмент приходится менять 3 или 4 раза.

Чтобы брызнувшая из трубы вода не попала на электродрель, последнюю необходимо закрыть резиновым или картонным экраном.

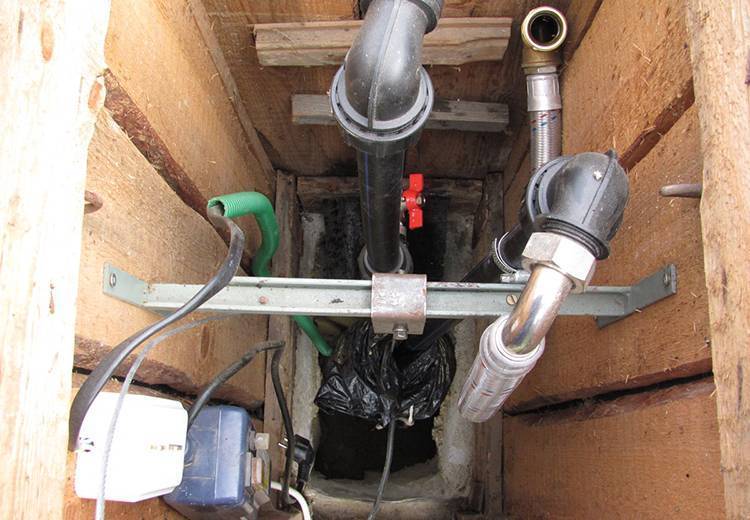

Устройство колодца (кессона)

В принципе, врезку можно просто засыпать грунтом. Но более правильным решением будет устройство вокруг нее кессона – в дальнейшем это позволит упростить эксплуатацию и обслуживание трубопровода.

Строительство кессона осуществляется в таком порядке:

• Дно выемки опускают еще на 50 – 70 см, после чего на нем устраивают щебеночную или гравийную подушку толщиной 20 см с укладкой поверху листа рубероида.
• Поверх рубероида устраивается бетонная подливка толщиной 100 мм, для армирования которой используется сетка из арматурной 4-х миллиметровой проволоки.
• По истечении 4-х дней (к этому времени бетон набирает 70% прочности) на бетонной плите возводят из фундаментных блоков стенки колодца, обмазывая их снаружи гидроизолирующим составом.
• Сверху колодец накрывается плитой с достаточно широким для проникновения внутрь отверстием, после чего приступают к обратной засыпке выемки.

После испытаний идущую к дому трубу также засыпают. Сначала – песком (примерно на 100 мм), затем – слоем грунта в 20 – 40 см с укладкой поверх него сигнальной пластиковой или металлической ленты. После этого траншею окончательно засыпают.

Готовый кессон

Как сделать врезку в пластиковую линию водопровода

Начнем с врезки линий водопровода. Наряду с канализацией такое соединение наиболее частый случай как в самостоятельных ремонтах, так и в новом строительстве.

Проще всего, когда стояк сделан из пластиковой трубы, соединение которой выполняется в основном на пайке, реже на фитингах (металлопластиковые трубы).

Наша задача вставить в существующую трубу отвод. Для этого нам понадобится тройник соответствующего диаметра, который и будем «врезать» в трубу.

Пластиковые стояки в жилых домах обычно имеют диаметр 25 или 32 мм, такого же диаметра нужен и тройник.

Один конец прямого участка тройника соединим непосредственно с трубой стояка на пайке или фитингом.

Для противоположного конца потребуется — накидная гайка, иначе именуемая «американка». Без нее выполнить соединение будет невозможно или затруднительно, поскольку основную трубу вряд ли получится сдвигать вдоль оси.

Трубы нередко проложены в узких каналах, работать там не удобно, поэтому, сразу соберем узел врезки, чтобы в ограниченном пространстве пришлось делать меньше операций.

Узел для врезки необходимо по возможности полно собрать заранее

Приложив собранный узел к стояку, отмечаем какой участок будем вырезать. Перекрываем воду на стояке и вырезаем отмеченный кусок. Узел будет состоять из тройника, подсоединенного к его боковому отводу вентиля и половины накидного соединения с накидной гайкой.

Иногда перекрыть стояк по силам самому хозяину квартиры, но порой для этого приходится вызывать представителя управляющей компании или слесаря ЖЭК.

Перед тем как начать резать стояк откройте кран водопровода (лучше всего в квартире ниже), чтобы стекла вода оставшаяся в стояке, если её ещё не слили ваши соседи.

Подсоединяем вторую часть накидного соединения. Лучше это делать к той части трубы, что уходит вверх. Удобнее будет работать с накидной гайкой, меньше риск потерять её прокладку. Если врезка делается на горизонтальном участке, то без разницы.

Присоединяем тройник. Снизу на пайке или фитингом (если трубы стояка металлопластиковые), сверху накидной гайкой.

Как подключиться к общей водной магистрали

Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

1. Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;
2. По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
3. Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
4. Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
5. Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

1. Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
2. Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
3. На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
4. Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
5. Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
6. Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

1. Труба обнажается и зачищается;
2. На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
3. На патрубок наваривается или накручивается запорный вентиль;
4. Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
5. Подключают к вентилю свой водопровод и врезка под давлением готова.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

1. Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
2. Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
3. Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
4. Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
5. Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
6. Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.

Использование фланцев

Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.

Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм

На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают

Соединение пресс-фитингами

Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.

Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.

Применение муфт (ПНД)

Это основная разновидность компрессионных фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.

Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.

Склеивание элементов

Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.

Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.

Смотровой колодец над местом врезки

Естественно, место врезки должно быть подконтрольно владельцу дома/участка, ведь есть риск деформации соединения, что потребует скорейшего вмешательства. Для этих целей над обработанным участком создается специальный колодец (кессон). Начинаются работы с того, что котлован углубляется на 50-70 сантиметров. Созданное углубление засыпается гравием примерно на 20 сантиметров, потом на него раскатывают рубероид и заливают бетонную стяжку слоем в 10 сантиметров. Обязательно произвести армирование данного слоя при помощи арматурной решетки.

Бетон набирает оптимальную прочность (около 70%) за 3-4 дня. Затем над бетонной плитой обустраивается блочная шахта. Обычно речь идет о круглой или квадратной форме.

Поверх шахты на горловинную часть укладывают литую плиту, в которой проделывается отверстие круглой формы. Впоследствии в этом месте будет монтирован люк. Внешняя часть шахты обмазывается изоляционным составом и засыпается грунтом, который был выбран из котлована ранее.

Врезка насоса в систему отопления

Схема установки насоса в систему отопления

Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели – нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления – до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

• Он должен располагаться в самой низкой точке системы;
• Температурные колебания теплоносителя минимальны;
• Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом

Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

• Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура – в большинстве случаев придется полностью слить воду из труб;
• Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
• Установить переходные муфты;
• Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы

Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры – воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

• Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
• Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса

Недостатком седелки является ее относительно высокая стоимость – от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Первый:

1. Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
2. Производится разрезание трубы.
3. На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

1. Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
2. Накручивается кран.
3. Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.
