Вставка в бетонный септик

Особенности и преимущества бетонного септика

Бетонный септик из колец — это простое и экономичное решение отвода нечистот, отработанных вод. Такая конструкция очень надежна и долговечна, и не требует использования электричества.

Преимущества бетонного септика:

Экологичность. Производится более качественная очистка сточных вод.
Долговечность. железобетонная конструкция более вынослива к окружающим условиям.
Экономичность. Конструкция доступна для монтажа непрофессионалом.
Небольшие затраты на материалы и установку. Отпадает необходимость частого вызова ассенизаторов.
Выбор размеров. Имеется возможность установки отстойника любых размеров.
Надежность. Бетонная конструкция армирована и не склонна к разрушению.
Автономность. Не требует установки насосов.

Монтаж бентонитового шнура Waterstop RX при гидроизоляции мест прохода инженерных коммуникаций

Существует 2 основных метода гидроизоляции мест прохода инженерных коммуникаций, в зависимости от стадии строительства:

Проход трубы через свежий бетон (заливка трубы). В случае, если инженерная коммуникация находится в опалубочной системе и предстоит залития бетона, как показано на рисунке ниже, достаточно обернуть трубу бентонитовым шнуром прямоугольного сечения, предварительно обработав места нанесения бентонитового профиля клеем КТ-88 или аналогичным.

Рисунок с трубой и бентонитовым шнуром, металлическим хомутом

Дополнительно необходимо зафиксировать бентонитовый шнур металлическим хомутом, как показано на рис. 1 (выше). При этом, должны соблюдаться правила: бентонитовый шнур должен располагаться на расстоянии не менее 50 мм от края стены с каждой стороны.

2. Второй способ гидроизоляции мест прохода инженерных коммуникаций используется в случае уже существующей построенной конструкции, вне зависимости от типа проводимых работ: восстановления гидроизоляции мест прохода или устройства её при новом строительстве. В отличие от первого способа, где, кроме бентонитового жгута, клея КТ-88 и металлического хомута дополнительного фиксирующего бентонитовый жгут ничего не применяется, в случае с уже существующих готовой стеной необходимы дополнительные гидроизоляционные материалы. В зависимости от от проектного решения, могут ими могут выступать инъекционные составы, ремонтные и гидрофильные смеси. Примеры проектных узлов и схемы установки бентонитового шнура ниже:

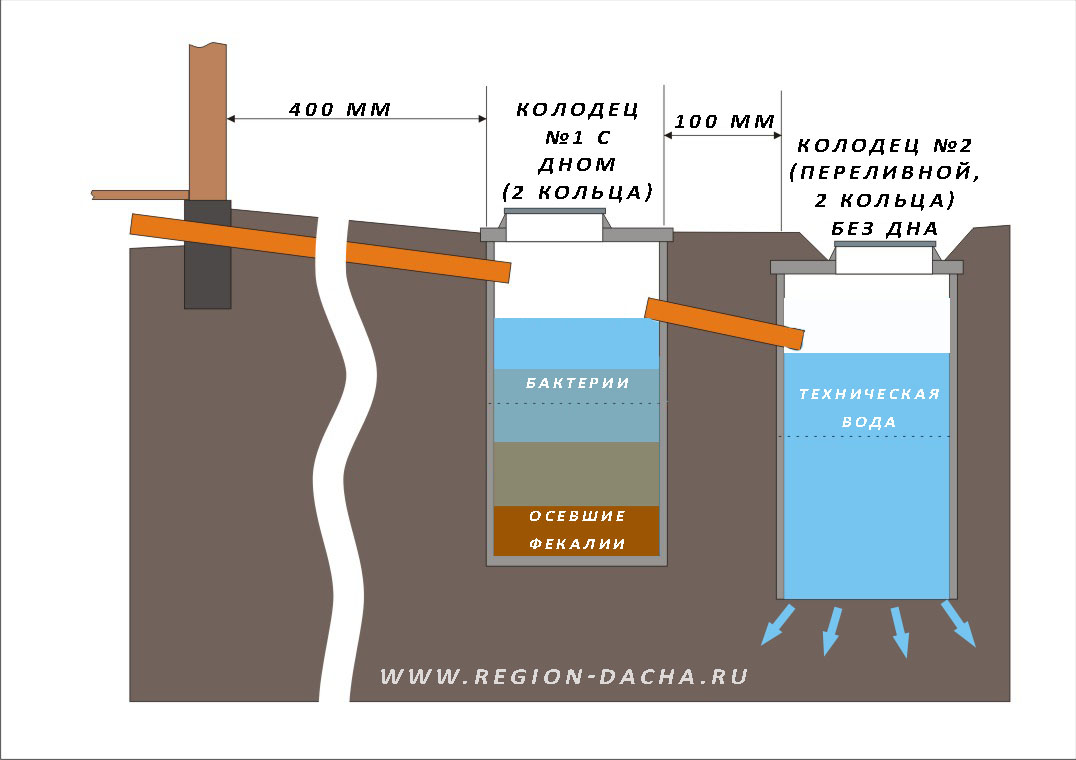

Устройство фильтрационного колодца

Такой резервуар можно монтировать исключительно на грунтовую основу, которая хорошо пропускает жидкость и впитывает ее. Когда под условным дном находятся пески, гравийно-галечниковые или щебенистые грунты, тогда очищенные стоки будут беспрепятственно проникать в почву.

В нижней части колодца примерно на метр насыпают грунтовый фильтр, при этом необходимо, чтобы фракции засыпки становились меньше в процессе увеличения высоты. Сначала на дно насыпают песок слоем 30 – 40 сантиметров, поверх него формируют слой мелкофракционного гравия толщиной 30 – 40 сантиметров. Как правило, верхним фильтрующим ярусом является крупный щебень или гравий, который засыпают слоем 20 – 30 сантиметров.

Если планируется утилизация сточной жидкости через дно и стенки, тогда нижнее кольцо дренажной системы делают перфорированным. Его монтируют согласно той же технологии, что и изделия с цельными стенами. В пустоты между стенами котлована и кольцами насыпают щебенку.

При создании поля фильтрации используют перфорированные трубы. Их помещают на гравийно-песчаную «подушку», которая обеспечивает проникновение очищенных сточных масс в грунтовые пласты, расположенные ниже, а сверху покрывают геотекстилем и потом засыпают землей.

Практические рекомендации по расчету и выбору септика

Определившись с требуемым литражом суммарной активной зоны септика для загородного дома, можно приступать к практическому подбору резервуара (ов) для него. Это должен быть герметичный сосуд или несколько смонтированных последовательно.

Сегодня предлагается множество типов емкостей из как заводского, так и кустарного производства. Однако непосредственно на процессы биоценоза материал их изготовления не оказывает никакого влияния, тогда как форм-фактор имеет решающее значение.

Возможные варианты функционирования септиков

Рассмотрим, как осуществляется расчет септика из бетонных колец и не менее популярной готовой установки заводского изготовления «Танк».

Как рассчитать полный объем сборного септика из ж/б бетонных колец

Железобетонные канализационные сооружения отличаются своей надежностью, практически неограниченным сроком эксплуатации. Сопровождавшая их ранее проблема – недостаточная герметичность, теперь решается современными средствами гидроизоляции. Поэтому использование готовых ж/б колец для оборудования очистки хозяйственно-бытовых стоков встречается в преобладающем большинстве случаев при изготовлении для малых хозяйств анаэробных емкостей из бетона.

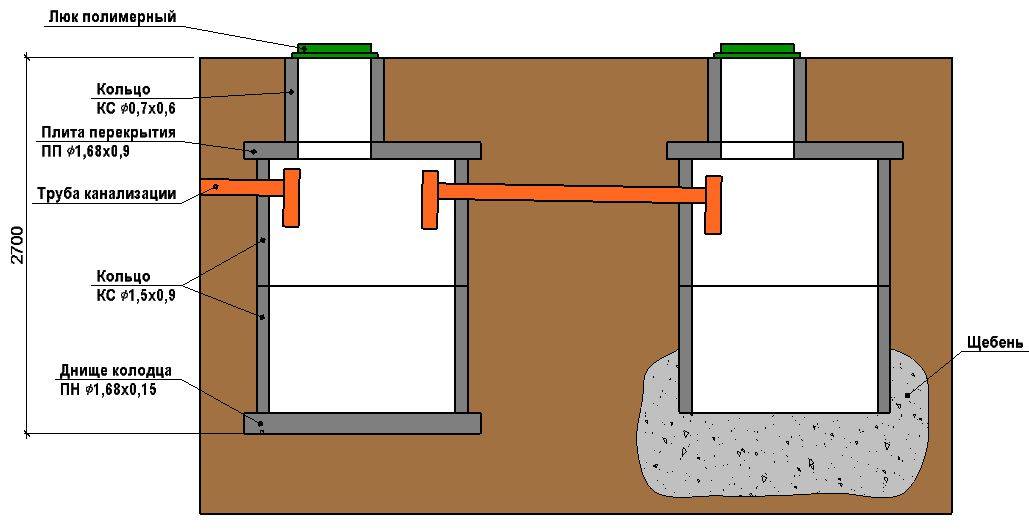

Схема для расчета септика из бетонных колец

Расчет объема септика из бетонных колец начинаем с уже описанных теоретических выкладок определения его активного объема (формулы 1 и 2), а также активного объема с запасами (формулы 3 и 4).

Кольца подбираем, опираясь на пособие МДС 40-2.200, которое рекомендует располагать днища резервуаров не ниже 3 м от дневной поверхности. Это обусловлено техническими возможностями по откачке осадка ассенизационными машинами. Следовательно, при высоте кольца 890 мм в одном колодце их может быть не более трех.

При максимальной высоте кольца 890 мм в септике их должно быть не более 3-х

Чтобы при расчете септика из бетонных колец свести все данные воедино, можно опираться на табличные показатели (таблица 3), а также воспользоваться формулой объёма цилиндра.

Vцил=πr2*h или Vцил=πd2*h/4, (5)

Где r и d – внутренние диаметры кольца, соответственно;

h –высота кольца.

Допустим, активный объем рабочих камер с учетом осадка Vос (формула 3) получился 3 м3. Используем двухкамерную схему, которую на практике удобно реализовать из стандартных колец равных диаметров. Для самостоятельного монтажа проще заказывать ж/б изделия с внутренними размерами Ø 1000 мм, так как их можно, при соответствующей сноровке, устанавливать вручную. Примем для примера как раз такой вариант.

Далее рассчитать объем септика из бетонных колец поможет таблица 3. Из неё находим, используя формулы 5, что внутренний объем одного кольца высотой 890 мм равен 0.785 м3. Не путать с табличным объемом, он показывает количество бетона в стенках изделия. Следовательно, чтобы обеспечить литраж Vос, нам потребуется K (шт.) колец:

K=3/0.785=3.8≈4, (6),

то есть 2 шт. на первую камеру и 2 шт. на вторую.

Таблица 3. Размеры бетонных колец

На этом расчет объема септика из бетонных колец можно считать выполненным, однако, для доведения конструкции до логической целостности, еще предстоит подобрать плиты для донных перекрытий колодцев и крышек с обязательными ревизионными люками.

Устройство септика из ж/б колец по итогам проведенного расчета

Расчет септика «Танк» для загородного дома

Покупка готовой конструкции заводского производства значительно упрощает изготовление системы автономной канализации. К одной из таких популярных в РФ конструкций относятся анаэробные станции «Танк». Если вы решите выбрать подобную продукцию, то расчет септика для дома также упростится. Многие официальные продавцы предоставляют модельный ряд, из которого можно заказать очистную установку, способную переработать любое количество стоков вашего домохозяйства. Например, модель «Танк 1» имеет максимальную производительность до 0.6 м3/сутки, что является достаточным для обслуживания от 1 до 3 проживающих.

Поэтому в расчетах заводского септика для частного дома основными моментами будут:

определение объемов сточных вод по формулам 1 и 2 без учета коэффициента D, то есть только за одни сутки;
выбор площади, на которой будет осуществляться монтаж. Оборудование получается достаточно громоздким, особенно модели для больших объемов стоков, состоящие из нескольких раздельных модулей.

Пластиковые вставки в бетонные кольца

До недавнего времени при обустройстве колодцев для армирования стенок использовали бетонные кольца. Неудивительно, что у многих тех, у кого есть колодцы, до сих пор стоят эти кольца. Увы, бетон, хоть и прочный, но не очень надежный и долговечный материал. И многие убедились в этом лично. В ходе эксплуатации, бетонные стены могут истончаться, повреждаться, там появляются трещины, и они уже не могут обеспечить стопроцентную защиту. В результате этого, через них могут просачиваться грунтовые и сточные воды, которые загрязняют содержимое колодца. Это опасно. Именно для этого и нужны такие вставки, чтобы предотвратить такое.

Какую функцию выполняют пластиковые вставки?

Из самого названия можно понять, что они вставляются внутрь колодца, обеспечивая защиту бетонным стенам и самой воде внутри. Бетонные кольца могут быть как поврежденными, так и целыми. Даже в этом случае можно установить пластиковые вставки в бетонные кольца в профилактических целях, для того, чтобы предотвратить разрушение бетонного слоя. Это намного выгоднее и удобнее, чем полностью ремонтировать колодец, привлекать специалистов, тяжелую спецтехнику, чтобы поменять бетонные кольца.

Преимущества пластиковых вставок в бетонные кольца

Пластиковые вставки в бетонные кольца позволяют быстро решить проблему. Но, это отнюдь не временное решение. Они могут использоваться очень долгое время, вплоть до нескольких десятков лет. Поэтому их можно установить и в том случае, если бетонные кольца повреждены, а также, если все с ними в порядке, просто, чтобы гарантировать себе безопасность и обеспечить долговечную службу кольцам. Бояться, что это пластик, и что он будет контактировать с питьевой водой не стоит. Он абсолютно безопасный, ведь предназначен специально для этих целей, выдерживает химические, температурные, механические нагрузки. Ничего вредного никуда не выделяется, химический состав воды не меняется, за исключением того, что он остается намного чище, чем раньше, когда использовались бетонные кольца.

Изготовление на заказ

Размеры вставок могут быть стандартными, либо их можно изготовить на заказ, если диаметр колец больше или меньше. Клиентам достаточно по телефону или электронной почте отправить параметры, и наши специалисты осуществят расчет, назовут стоимость будущей пластиковой вставки. Если клиента все устраивает, подписывается договор, заказ отправляется в работу, после чего доставляется покупателю.

Септик не прикреплен к бетонной плите

На фотографии видно, что такие ошибки допускаются сплошь и рядом. Этот септик или, скорее, накопительная емкость, всплыл только второй весной после начала эксплуатации.

Септик большой, не менее 1 кубометра, значит выталкивающие силы будут велики. Сопоставимы с весом груза в 200-300 кг. Даже если септик не всплывет полностью, а лишь приподнимется на какие-то 5 см, это почти наверняка приведет к разгерметизации септика и стоку неочищенных стоков напрямую в грунт. Либо изменит уклоны в системе настолько, что нормальная работа будет невозможна. Не забывайте, что уклон канализационной системы всего 2-4 см на 10 метров трубы.

Бетонное основание под септиком, к которому он крепится любым доступным способом, и является тем “грузилом”, удерживающим наш поплавок в нужном месте.

Заякорить септик можно и другими способами. Например, бурением по сторонам котлована под септик скважин с последующим их бетонированием. Септик крепится к анкерам, закрепленными в этих бетонных “якорях”. Число, глубина и расположение “якорей” зависит от объема септика.

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

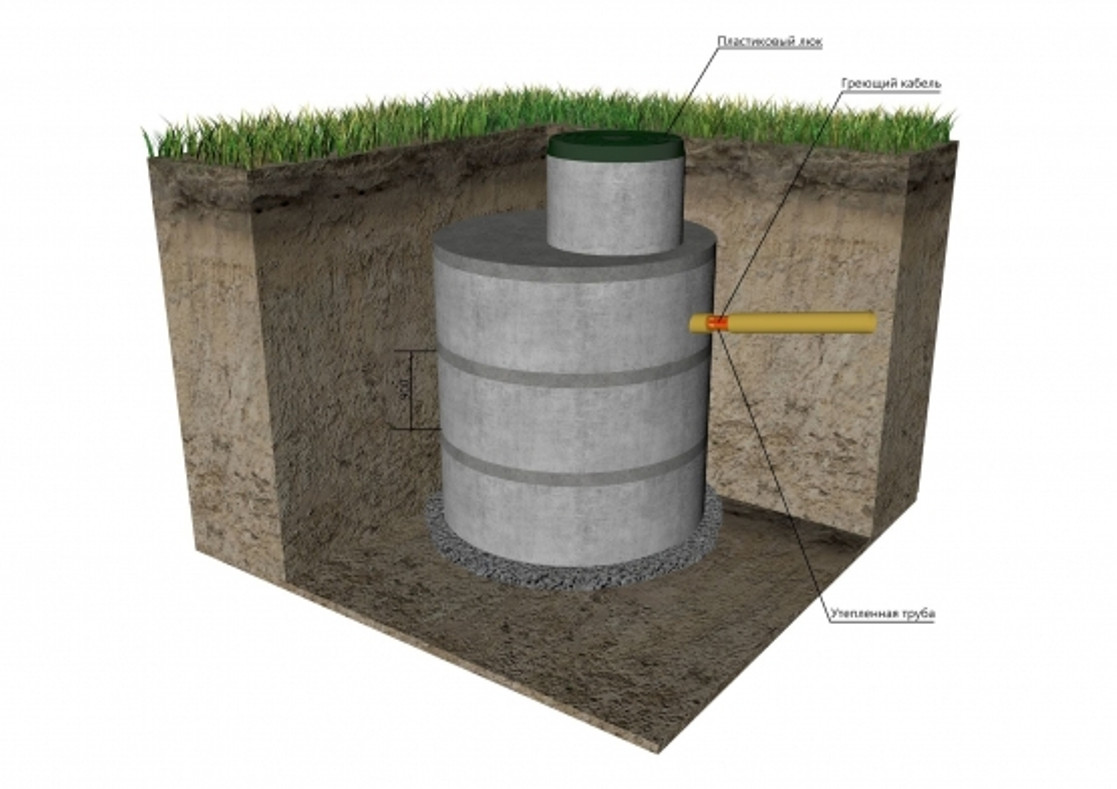

Готовый к запуску септик из колецИсточник remont-book.com

Плюсы и минусы двухкамерного септика

Двухкамерный септик из железобетонных колец отличается следующими достоинствами:

Простая и понятная технология сборки, не требующая наличия профессиональных знаний и навыков. Достаточно умения владеть лопатой и набором простых бытовых инструментов.
Небольшой бюджет строительства. При наличии времени и сил, затраты сведутся только к приобретению и доставке необходимых материалов. Проявив смекалку и изобретательность все можно сделать вручную, без привлечения подъемной и землеройной техники.
Сокращенные сроки возведения сооружения. Отсутствие мокрых работ с раствором позволяет осуществить проект в течение считанных дней. Большая часть времени уходит на рытье земли.
Долговечность. Сооружение устойчиво к сырости, высокой и низкой температуре. Колодцы не восприимчивы к грызунам, насекомым и микроорганизмам.
Прочность. Двухкамерные септики отлично переносят большое давление грунта и его пучение. При условии правильной сборки резервуары сохраняют герметичность в любых условиях. За счет большого веса обеспечивается устойчивость шахты в почве.
Высокая эффективность. За счет использования предварительного отстойника, большая часть стоков очищается и уходит в землю. Оставшаяся субстанция постепенно перерабатывается бактериями в компост.
Простота обслуживания. Оно заключается в утеплении строения на зиму и периодическом удалении ила. Все это можно сделать своими руками.

Несмотря на очевидные достоинства, двухкамерным септикам присущи следующие недостатки:

Под сооружения уходит много полезной площади, которую можно было бы использовать под клумбы или грядки.
Чтобы достичь нужной точности и герметичности сборки приходится задействовать подъемную технику.
Если не делать стяжки на стыках колец, есть вероятность их смещения и разгерметизации колодца.
В процессе эксплуатации очистных сооружений происходит образование неприятного запаха. Чтобы от него избавиться, приходится ставить высокую вентиляционную трубу на растяжках.

3 варианта схем канализации из бетонных колец

Накопительный септик

Наиболее часто используется. Это котлован, стенки и дно которого в обязательном порядке гидроизолированы, чтобы нечистоты не проникали в землю. Нарушение этого требования – это нарушение Закона, и влечет наказание по административному кодексу РФ за порчу земли. По мере наполнения ямы ее откачивают с помощью ассенизационной машины. Частота вызова ассмашины напрямую зависит от емкости самой ямы, от количества подключенных точек (стандартно – это унитаз, ванна, умывальник, кухонная мойка, стиральная машина) и интенсивности их эксплуатации.

Анаэробный септик

Чаще это двухкамерные, но встречаются и однокамерные емкости. Они герметичны. В их закрытом пространстве, куда нет доступа кислороду, идет очистка сливающихся стоков анаэробными бактериями. Задача такого вида септика – очистить на выходе на 65-75% поступившие стоки. Для достижения такого результата рассчитывают сколько нужно камер и какого объема. Полное очищение – оставшиеся 25-35% – производится благодаря так называемой «биологической очистке». Это либо фильтрационный колодец, который выполняется без дна, либо траншея или поле с аэробными бактериями. Очищенные на 100% стоки сбрасываются в грунт. Свою популярность данная схема получила за то, что она проста в устройстве и за то, что является энергонезависимой. Недостаток — периодически фильтрующие сооружения нуждаются в замене щебня и песка, а для этого сооружения нужно вскрывать и утилизировать отработанные материалы. Благо, что делать это нужно не так часто.

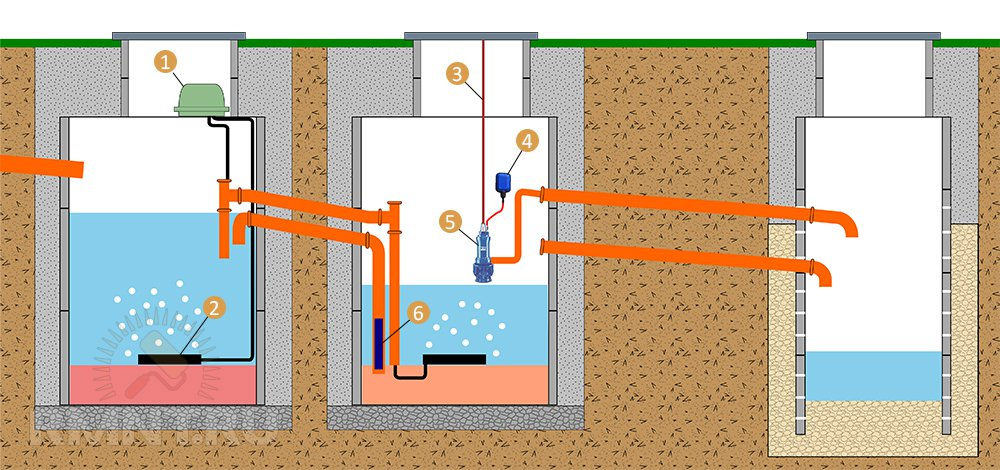

Аэробные септики и станции биологической очистки

Преимуществом этого вида септика является то, что они позволяют очистить стоки на 95-98%. Благодаря чему стоки можно использовать для полива либо просто сбрасывать в грунт без вреда для экологии. Для функционирования этой схемы канализации из бетонных колец, в отличие от предыдущей схемы, нужно электричество. Первым этапом является накопить и частично переработать поступившие стоки анаэробными бактериями. Принцип работы: осветление стоков при отсутствии кислорода и последующая их доочистка при искусственном нагнетании воздуха. Недостатком данной схемы является возможность гибели аэробных бактерий, если по каким-то причинам не подается воздух, что чаще всего происходит по причине перебоев с электроснабжением. Поэтому, если при устройстве канализации из бетонных колец выбор падает на эту схему, то в первую очередь следует выяснить, бывают ли и как часто перебои в электросети в месте расположения частного дома. Иначе стоимость обслуживания возрастет в разы из-за необходимости обновлять аэробных бактерий. Либо необходимо приобретать генератор, если в районе часто бывают перебои с электричеством, что также приводит к увеличению затрат.

Альтернатива пластиковой вставке

Прежде необходимо опустошить подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Причины протечек бетонного септика

Для построения колодца применяются моноблочные и сборные конструкции, изготовленные строго из высококачественного бетона – не ниже B-15. Причем марка по водонепроницаемости должна быть не менее W8. Иначе стенки септика будут пропускать воду в обе стороны, независимо от качества заделки стыков.

Ошибки при выставлении колец, опускаемых на стропах автокрана, вызывают не только кривизну линии шва между сборными элементами. При сборке подземного резервуара из железобетонных колец высок риск их удара друг о друга.

Бетонные кольца во время перевозки и установки несложно повредить. Естественно, выбоины и трещины необходимо сразу отремонтировать раствором соответствующей марки. Однако монолитной поврежденная стенка уже не будет и со временем вероятно станет пропускать стоки за пределы колодца

С первого раза выставить кольца практически невозможно, приходится приподнимать и опускать их раза два-три. Каждое ж/б кольцо весит около полтонны. Удары верхнего сборного элемента о нижний сегмент не проходят бесследно – образуются трещины и сколы.

Пучение грунта часто недооценивается домовладельцами. В результате пучинистости кольца сборного бетонного резервуара сдвигаются. Через щели в септик поступают грунтовые и паводковые воды, существенно повышая уровень стоков в очистном сооружении.

При затоплении канализационной конструкции велика вероятность выхода неочищенных стоков наружу через негерметичные участки ствола. В результате произойдет заражение окружающих грунтов и вод, которые они вмещают.

Высокий уровень грунтовых вод свойственен территориям средней полосы РФ в период паводковых затоплений. Особенно он высок (менее 500 мм) на участках, выведенных из заболоченного состояния мелиоративными мероприятиями. Добиться гидроизоляции корпуса сборно-бетонного септика в условиях близости грунтовых вод практически невозможно.

При недостаточном или неэффективном утеплении верхней части подземного бетонного резервуара, его выступающая наружу часть будет разрушена примерно за 10 лет. Критические дефекты вызовет смена циклов замерзания и оттаивания. Проникающая в поры бетона влага замерзает и расширяется, образуя обильные микротрещины. Итог один – в септик будет поступать дождевая и паводковая вода.

В зимний период под воздействием пучинистых грунтов бетонные кольца могут смещаться относительно друг друга, нарушая гидроизоляцию по линии стыкового шва

Для устранения протечек необходима гидроизоляция бетонного септика снаружи либо изнутри. Применение гидроизолирующих составов для ремонта эксплуатируемого резервуара допустимо только снаружи, поскольку большинство водозащитных составов разрушается от контакта с канализационными стоками.

Единственное решение для внутренней гидроизоляции – вставка в бетонный септик, позволяющая минимизировать объем работ внутри колодца. Чтобы дать представление о характере работ, далее рассмотрим оба вида.

Галерея изображений
Фото из
Пластиковая вставка в бетонный канализационный колодец предоставляет возможность совместить прочность бетона с герметичностью полимерного изделия

Пластиковые вставки устанавливаются не только в септики, но и во все виды подобных подземных сооружений, включая питьевые колодцы

Для сборки и установки пластиковой вставки не нужны навыки строителя и опыт в выполнении монтажных работ

Из полимерных модулей можно собрать колодезную шахту любой протяженности, быстро и надежно обустроить сооружение

Гофрированные стенки полимерных вставок не страдают от температурных подвижек грунта, отсыпанного между стенками бетонного и пластикового ствола

Пластиковые изделия не реагируют на агрессию находящейся в колодце среды, защищают бетон от ее воздействия

Использование пластиковой вставки позволяет на несколько десятилетий продлить эксплуатационный срок разрушающегося септика

Кроме полиэтиленовых изделий для устройства вставок в септик выпускают полимер-песчаные элементы, из которых собирают дублирующий ствол септика

Полимерная вставка в бетонном септике

Обширная сфера применения

Преимущества простоты монтажа

Возможность собрать любую конструкцию

Особенности гофрированных стенок

Устойчивость к агрессивным средам

Вставка для проведения ремонта

Полимерпесчаные элементы для сборки
