Почему срабатывает УЗО в водонагревателях

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

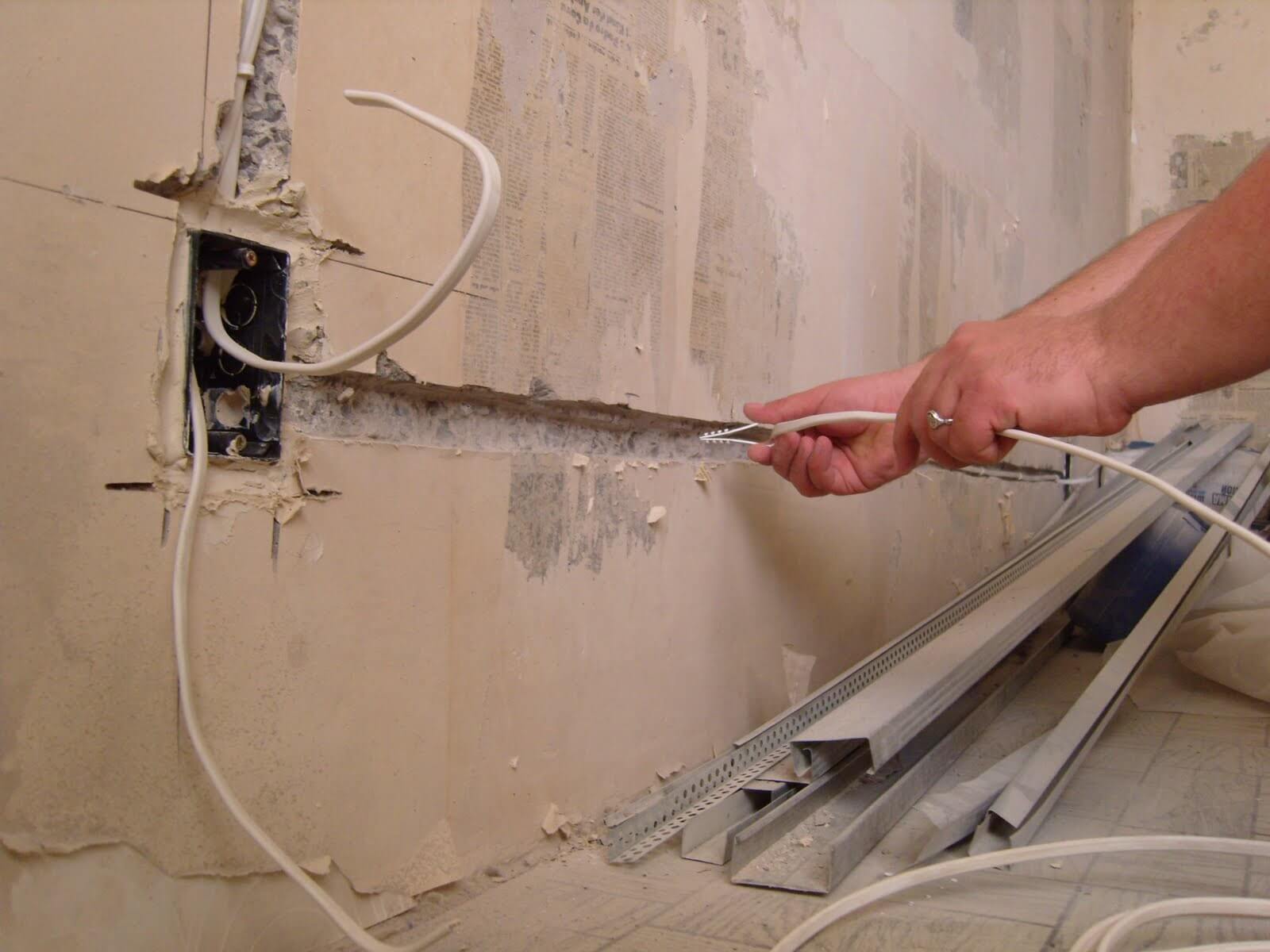

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Основные причины отключения УЗО

УЗО не включается – значит, проводка и приборы в вашем доме исправны. При частых отключениях, необходимо знать причину неисправности:

• Неисправные бытовые приборы. Может произойти при неправильном подключении к электропроводке и неисправностью самого прибора. Наиболее часто причиной – это порыв в подводящем проводе прибора и вилки. Выключив прибор из сети, осмотрев провод, можно визуально определить место аварии. При выключенном приборе, отключения продолжаются, значит, он исправен.
• Наиболее часто устройство срабатывает при неисправной электропроводке. Старая, неисправная проводка бывает причиной аварийной ситуации. Еще одна причина – плохой контакт на соединении проводов.

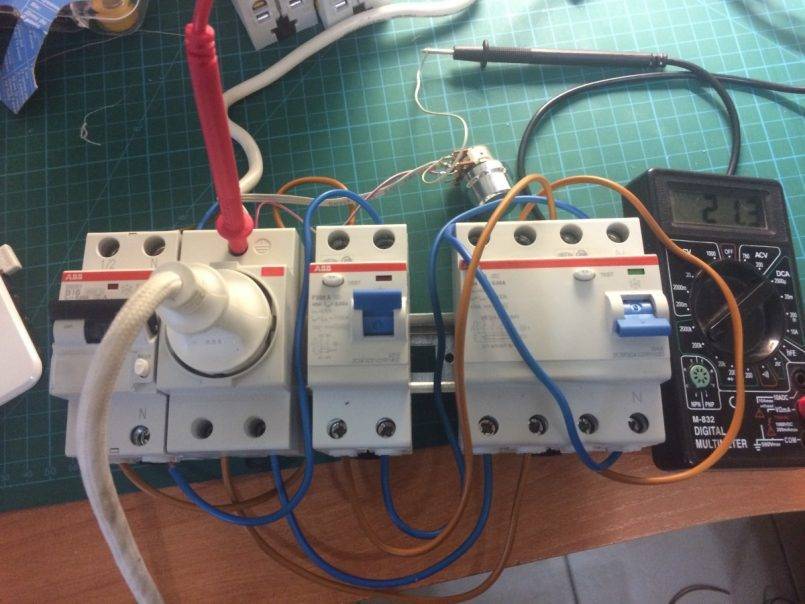

• При неисправности УЗО. Если вы при покупке не проверили исправность прибора, причина может заключаться в неправильной работе устройства. При установке недостаточного по расчетам или сильно превышающими эти значения мощности прибора, часто возникает отказ автоматики. Совет! Устройство работает достаточно долго, или установлена автоматика не соответствующая расчетному значению – УЗО лучше проверить, при необходимости заменить или отдать в ремонт.
• Ошибка при установке устройства защиты приведет к постоянным срабатываниям, перед включением его в сеть еще раз проверьте правильность проведенных работ.
• Не правильно выполнен монтаж электросети. Для уменьшения объема работ специалисты – электрики, соединяют вместе землю и ноль на одном контакте. При замыкании нуля такой способ может стать причиной выбивания защиты.
• На правильную работу прибора оказывает влияние погодные условия. Не выключается защита на морозе – значит, переохладилась и не реагируют на сбой микросхема устройства.
• Влажные условия при эксплуатации защиты. В этом случае, увеличиваются потери электротока, и постоянно отключается узо. При обслуживании обязательно следует пользоваться защитными средствами не только человеку, обезопасить необходимо проводку и защитное устройство.
• Если здание не оснащено громоотводом и слабых автоматов молния вызывает мощный выброс электричества. Такая ситуация вызывает позднее срабатывание защиты. Поэтому следует использовать надежную защитную систему от молнии.
• На выключение может спешка электриков при выполнении работ. В помещении с незастывшими отделочными материалами увеличиваются потери тока, и происходит отключение узо без нагрузки. Необходимо проверять правильную работу защиты спустя несколько часов после окончания всех работ.

После определения причины возникновения неисправности необходимо выполнить следующую работу.

Почему это происходит

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

• Неисправно само устройство;
• УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
• Залипание кнопки «Тест»;
• Поломка рычажка, отвечающего за включение;
• Внутри самого устройства возникли токи утечки;
• Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
• УЗО неправильно подключено;
• Устройство обнаружило утечку тока и сработало;
• На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
• Человек попал под воздействие тока, закоротив электроцепь

Перегрузка сети

Если в щитке установлен автовыключатель на 25А, а в сеть одновременно включена нагрузка, превышающая эту величину, то вполне логично предположить, что спустя некоторое время произойдет отключение прибора. Таким способом обеспечивается защита проводки от перегревания и последующего воспламенения.

Одной из причин периодического отключения автомата является слишком большое количество подключенных электроприборов

Как определить, что прибор выключился именно из-за перегрузки? Скорее всего, устройство подключится вновь и заново отключится спустя небольшой временной промежуток. Процесс будет повторяться до тех пор, пока из розетки не выключится какой-либо электроприбор.

Повреждение в проводке – стиралка не виновата

С чего начать поиск неисправности? Во-первых, не нужно сразу же лезть и разбирать машинку. Может быть она вовсе и не причем, а виновата розетка, проводка или сам автомат.

Как это узнать? Включите в эту же розетку нагрузку примерно такой же мощности. Например электрочайник и посмотрите как будет себя вести автомат.

Если он опять выбьет, то стиральная машинка тут не причем. Искать нужно повреждение:

в розетке

в проводке

в автомате, УЗО или щитке

Если же ничего не отключится, то виновата скорее всего именно машинка. Дабы в этом убедиться на 100%, временно подключите ее от переноски с другой розетки, не связанной с линией санузла.

Правда здесь должно выполняться несколько условий:

это должен быть кратковременный вариант, только для проверки

Нельзя подключать на постоянку СМА через переноску.

такой удлинитель обязательно должен иметь контакты под заземление

аппарат защиты другой розетки должен соответствовать номиналу линии санузла

вилка должна быть установлена точно таким же образом, то есть нужно угадать фазу и ноль

Дело в том, что если перевернуть вилку на 180 градусов, то зачастую срабатывания защиты прекращаются.

Для неисправной стиралки оказывается есть разница куда подавать фазу, а куда ноль.

Только при соблюдении всех вышеприведенных условий, в случае неисправности самой стиральной машинки, выбьет уже другой автомат или УЗО.

Кстати, когда у вас не выделенная линия на санузел, и на этом же автомате сидят еще и другие розетки, перед всеми манипуляциями и проверками, обязательно отключите всю постороннюю нагрузку.

Вдруг окажется, что причина вовсе не стиральный аппарат, а другое оборудование подключенное параллельно.

Итак, если вы выяснили что без машинки в розетке ничего не отключается. Ищем утечку или КЗ до нее.

Выключаете автомат, проверяете отсутствие напряжения в розетке и разбираете ее для визуального осмотра.

Очень важно, чтобы для стиральных машин в ванной комнате использовались только влагозащищенные розетки. Иначе окисление контактов и постоянные срабатывания УЗО или диффавтомата вам обеспечены

При вскрытии простой розетки все ее контакты и сам корпус будут постоянно влажными. В этом случае УЗО может самопроизвольно срабатывать даже на холостом ходу, когда в санузле ничего и не подключено.

Чтобы хоть как-то работать с такой розеткой, придется в ванной постоянно держать включенным вытяжной вентилятор.

Также конденсат часто образуется внутри машинок с температурой стирки не более 40 градусов. При таком режиме и при полоскании в холодной воде, капельки влаги оседают сначала на внутренних стенках, а затем добираются до электрических контактов.

Если повреждение будет в розетке, вы его обязательно увидите по нагару и подгоревшим контактам.

Ну а если здесь ничего подозрительного не нашли, далее проверяете кабель.

По-хорошему, делается это специальным прибором – мегаомметром.

Откручиваются концы с обоих сторон кабеля и вызванивается изоляция.

Проблема в том, что даже не все электрики имеют у себя дома такой измерительный прибор. Что же говорить о рядовых потребителях.

Как же обойтись без него? Современный домашний электрощиток в большинстве квартир и частных домов, уже не состоит всего из двух коммутационных аппаратов или пробок.

В нем как минимум находится до десяти коммутационных устройств, а то и более.

Все что вам нужно для проверки – это перекинуть кабель идущий на розетку в ванной под стиралку, на другой аппарат защиты подобного номинала.

Для этого в целях большей безопасности отключаете общий ввод и проверяете отсутствие напряжения в РЩ.

Предварительно откинув с него родной кабель, идущий на другую нагрузку. Включаете ввод и “новый автомат” защиты. Опять все проверяете включив в ванной нагрузку в виде чайника.

Если у вас и другой автомат выбил, значит дефект в проводке. Придется проверять всю цепочку, вскрывать все распредкоробки и т.д.

Подробнее о шагах данной проверки читайте в статье ниже.

Кстати, УЗО в таких случаях может нередко срабатывать просто из-за ослабленного ноля в самой щитовой. Вы будете бегать по всей комнате, вскрывать обои, а причина будет у вас под носом. Не исключайте и такой вариант.

Если же после переключения на новый аппарат все работает исправно, то меняйте родной выключатель. Скорее всего в нем подгорели контакты и он уже не держит свою номинальную нагрузку.

Поиск причины отключения

Первым в списке того, что делать, если сработало УЗО, стоит немедленное выяснение причины случившегося. Сложность в том, что спровоцировать отключение способно много факторов, имеющих как масштабный, так и точечный характер.

Поэтому на начальной стадии необходимо внимательно изучить возможные причины, только потом приступить к поиску конкретной проблемы и ее устранению.

Самыми популярными считаются следующие причины срабатывания УЗО:

Неисправная электропроводка, которая вызвала утечку тока. Предпосылкой такого исхода может стать старая, давно не меняемая сеть, некачественный монтаж новой электрической цепи с плохими соединениями или отсутствие полноценного ремонта после случившегося короткого замыкания, вызвавшего оголение проводников, нарушение изоляционных оболочек. Нередко изоляция проводов приходит в негодность после неудачно вбитого в стену гвоздя или сверления дрелью.

Внезапная поломка подключенных приборов, когда шнур, вилка или внутренние части мощной бытовой техники (водонагреватель, холодильник, плита) выходят из строя. Чаще всего причинный источник, почему могло сработать УЗО, кроется в обмотке двигателя или неисправности ТЭНа титана.

Некачественная установка и подключение самого УЗО, поломка устройства также может вызвать некорректную работу агрегата и регулярные беспричинные отключения.

Неподходящее по мощности, номинальной нагрузки или просто некачественное защитное устройство провоцирует «ложные» срабатывания.

Контакт человека с оголенной проводкой. Неправильное размещение защитного аппарата в электрической цепи.

Соединение «заземления» и «нуля» при электромонтажных работах на защищенной линии.

Определенные погодные условия, непосредственно повлиявшие на работу агрегата (слишком низкие температуры, попадание воды из-за дождей, гроза и молнии).

Повышенная влажность в месте размещения, как самого устройства, так и всей электрической сети. Чаще всего после монтажа внутренней проводки с замазыванием рабочих линий прокладки и отверстий для выходных точек шпаклевкой или гипсовым раствором мастера не дожидаются полного высыхания вещества и пускают ток по линии. Подобная торопливость нередко провоцирует утечку тока через незримые трещины в изоляции проводов.

Даже изучив список приведенных проблемных источников, можно сразу «отсеять» точно не подходящие к конкретному случаю ситуации. Однако все равно необходимо провести тщательную проверку линии своими руками или с помощью специалиста.

Нюансы, которые необходимо учесть

В первую очередь нужно сказать, что УЗО представляет собой достаточно сложный электронный прибор. Чтобы его самостоятельно отремонтировать нужно быть хорошим электронщиком. Но лучше всего – заменить УЗО на новое. В водонагревателях оно меняется вместе с питающим проводом.

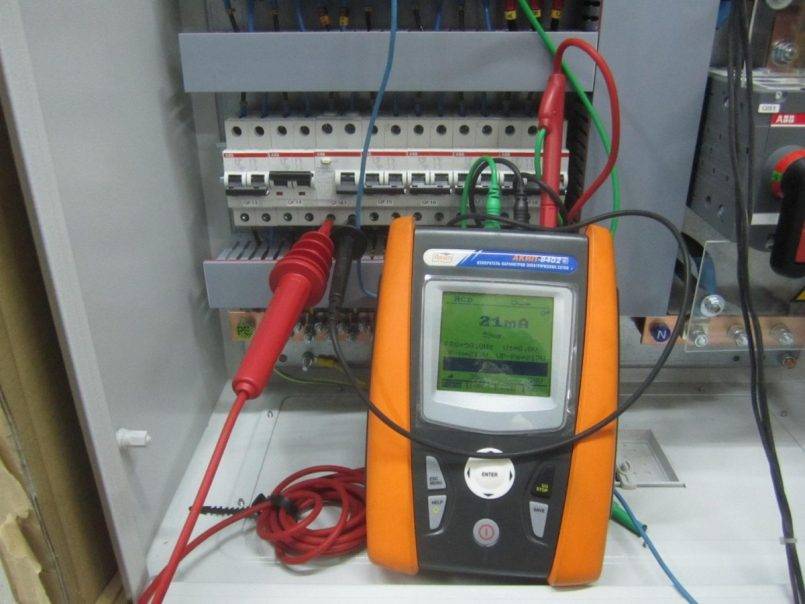

Работоспособность УЗО рекомендуется проверять ежемесячно. Проверку можно выполнить с помощью специальной кнопки, которая расположена непосредственно на самом корпусе бойлера. Нажав на ее происходит процесс создания искусственной утечки электрического тока.

Если автоматика сработала, то значит она нормально функционирует, если же нет, то следует произвести замену прибора, но перед этим проверить нет ли каких-то проблем с нагревающим воду оборудованием. На основе результатов можно будет понять, почему отключается УЗО на водонагревателе.

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля

Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Также читают:

Принцип работы защиты

Срабатывание рычага

Видео обзор неправильного подсоединения устройства

4 грамотных схемы подключения однофазного УЗО

Что лучше поставить: дифавтомат или УЗО?

Показать ещё

Главные и дополнительные причины срабатывания

Если оголенные провода соприкасаются с корпусом,УЗО будет срабатывать постоянно Если бойлер выбивает автомат, причины чаще всего заключаются в следующем:

• Повреждение изоляции электрических моделей с ТЭНами-трубками. Защитный слой разрушается при контакте воды с токопроводящими узлами. Чтобы проверить деталь, ее понадобится вынуть из бака и осмотреть. Трещины свидетельствуют о том, что нагреватель нужно менять.
• Токовые утечки. Возникают при подсоединении водонагревателя к старой проводке, кабелю с оголенными жилами, механических повреждениях изоляции и ошибках монтажа.
• Замыкание оголенного кабеля на корпусе. При контакте голой жилы с корпусом автомат будет отключаться постоянно. Явление приводит к поражению током.
• Несоответствие УЗО параметрам напряжения и мощности. Выбивание периодическое – аппарат просто не справляется с нагрузкой.
• Неисправность самого устройства. Основные причины заключаются в износе механизма пуска или западании тестовой клавиши.

Почему срабатывает УЗО бойлеров Термекс

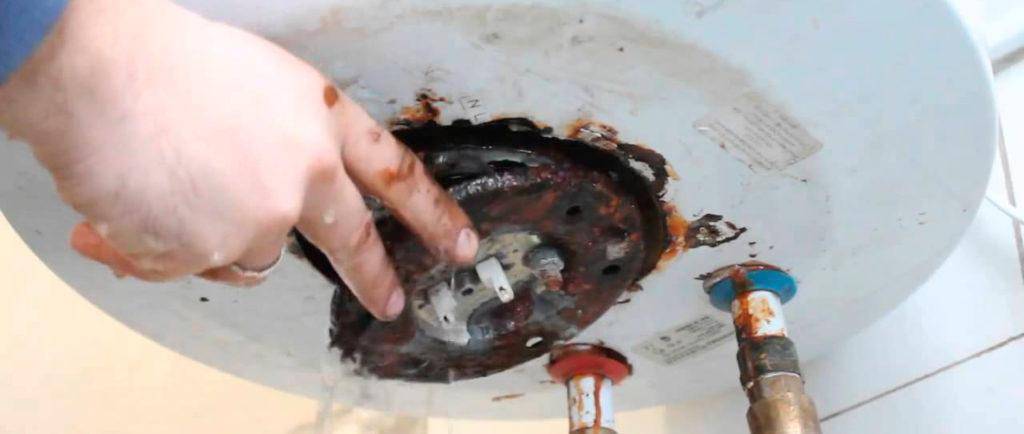

Грязный ТЭН также может быть причиной выключения УЗО Водонагреватели Термекс проточного и накопительного типа пользуются популярностью из-за простоты подключения, вместительности бака, хорошей мощности и недорогой стоимости. Когда в процессе эксплуатации срабатывает УЗО, возможно на водонагревателе марки Термекс есть повреждение или неисправна электросеть:

• Пробой корпуса. При наличии заземления прибор сработает сразу.
• Обрыв проводки в комнате. Чаще всего повреждается нейтраль.
• Механические повреждения ТЭНа. Спираль нагревателя контактирует с водой при наличии постоянной накипи.
• Соприкосновение корпуса и фазы. Отключение происходит после нагрева воды.
• Линия земли стояка подкинута на ноль сети. Если бойлер будет включаться, есть риски получения травмы.
• Неисправность самого УЗО. Китайские комплектные приборы часто выходят из строя. Их нужно менять.
• Превышение номинала нагрузки. При единовременном включении бойлера, плиты и утюга активируется защита от перегрузок сети.

Принцип работы устройства защитного отключения

УЗО предназначено для автоматического разъединения электроцепи, если показатели дифференциального тока на защищаемом участке превышают допустимые значения.

Несложен и принцип действия прибора. Фазу и ноль подключают к выводам, и устройство сравнивает проводники по силе тока.

Прибор определяет утечку тока и реагирует на нее. Из-за особенностей назначения и функционирования его еще называют выключателем дифференциального тока (ВДТ)

Теоретически разницы быть не должно, но на практике погрешности есть. Если эта разница превышает допустимые значения, срабатывает механизм автоматического отключения.

Чтобы не было ложных срабатываний, важно изначально правильно подобрать прибор. Фото из Есть несколько видов УЗО, каждый из которых обрабатывает ток заданной формы колебаний. На это указывает буквенная маркировка прибора

В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач Прибор улавливает минимальный ток утечки от 10 мА. Можно установить такое УЗО, но это не лучшее решение, т.к. устройство срабатывает при суммарном показателе. В частных домах и квартирах устанавливают множество электроприборов, поэтому возможны ложные отключения В жилых зданиях обычно устанавливают приборы с током утечки 30 мА. Этого достаточно, чтобы защитить человека от удара электричества. Зачастую одного прибора не хватает, поэтому в большинстве частных домов монтируют несколько Защитные устройства выбирают не только по техническим параметрам, но и по торговой марке. Приборы известных брендов нередко подделывают, поэтому следует покупать в надежных магазинах и проверять, насколько внешний вид соответствует оригинальным УЗО Устройство типа АСРазные типы УЗО для квартирыУЗО с током утечки 30 мАОригинал и подделка УЗО известного бренда

На это указывает буквенная маркировка прибора. В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач Прибор улавливает минимальный ток утечки от 10 мА. Можно установить такое УЗО, но это не лучшее решение, т.к. устройство срабатывает при суммарном показателе. В частных домах и квартирах устанавливают множество электроприборов, поэтому возможны ложные отключения В жилых зданиях обычно устанавливают приборы с током утечки 30 мА. Этого достаточно, чтобы защитить человека от удара электричества. Зачастую одного прибора не хватает, поэтому в большинстве частных домов монтируют несколько Защитные устройства выбирают не только по техническим параметрам, но и по торговой марке. Приборы известных брендов нередко подделывают, поэтому следует покупать в надежных магазинах и проверять, насколько внешний вид соответствует оригинальным УЗО Устройство типа АСРазные типы УЗО для квартирыУЗО с током утечки 30 мАОригинал и подделка УЗО известного бренда

Фото из Есть несколько видов УЗО, каждый из которых обрабатывает ток заданной формы колебаний. На это указывает буквенная маркировка прибора. В бытовых электроцепях чаще всего устанавливают устройства типа АС. Это связано с синусоидальной формой тока, который проходит по линиям электропередач Прибор улавливает минимальный ток утечки от 10 мА. Можно установить такое УЗО, но это не лучшее решение, т.к. устройство срабатывает при суммарном показателе. В частных домах и квартирах устанавливают множество электроприборов, поэтому возможны ложные отключения В жилых зданиях обычно устанавливают приборы с током утечки 30 мА. Этого достаточно, чтобы защитить человека от удара электричества. Зачастую одного прибора не хватает, поэтому в большинстве частных домов монтируют несколько Защитные устройства выбирают не только по техническим параметрам, но и по торговой марке. Приборы известных брендов нередко подделывают, поэтому следует покупать в надежных магазинах и проверять, насколько внешний вид соответствует оригинальным УЗО Устройство типа АСРазные типы УЗО для квартирыУЗО с током утечки 30 мАОригинал и подделка УЗО известного бренда

Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания. Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы.

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

• Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
• Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
• Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
• Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
• Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

Почему выбивает автомат в щитке

УЗО: Назначение, причины срабатывания, подключение УЗО

Поиск неисправностей при срабатывании УЗО

Что делать, если выбило пробки или автомат в квартире, как включить свет

УЗО тип А и АС

Искрит розетка: возможные причины

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

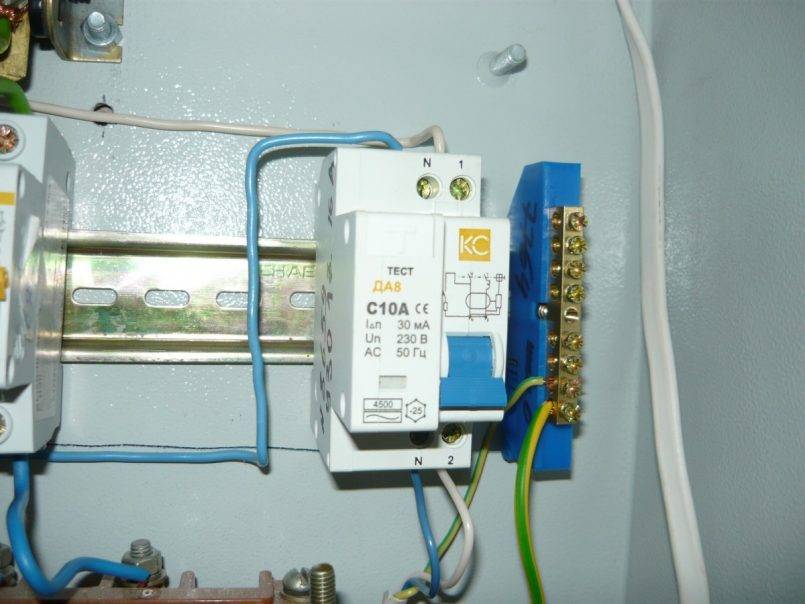

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Течь в баке

Проблема развития течи связана с коррозией металла, который постоянно контактирует с водой. Если не менять магниевый анод, как этого требует производитель, то уже через пару лет можно увидеть явные признаки разгерметизации. В 95% случаев устранить эту проблему не получится, поскольку конструкция резервуара предполагает герметичность, достичь которой возможно только в заводских условиях.

Течь в баке практически невозможно устранить самостоятельно, возможно потребуется полная замена

Самостоятельный ремонт уместен только в том случае, если течь проявляется исключительно из-под фланца. Такое случается при стирании прокладки, которая создает герметичность на наружной стороне ТЭНа.

Последовательность действий в этом случае такая:

1. Отключить бойлер от сети, дать остыть воде и максимально слить ее.
2. Снять крышку, подставить емкость и аккуратно открыть клапан, удалив его вместе с теплонагревателем.
3. Осмотреть резиновый клапан на наличие деформаций и потертостей.
4. Произвести его замену, предварительно отсоединив.

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата (+)

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.
