Как выбрать погружной насос для подачи воды в дом из колодца

Возможные проблемы при монтаже системы водоснабжения из колодца

Существуют важные моменты, которые обязательно нужно учесть при налаживании системы водоснабжения, дабы обезопасить себя от последующих возможных проблем:

  • Утепление. В случае если пользование водопроводом предусмотрено в зимнее время года, необходимо тщательно утеплить как сам колодец, так и трубы системы. Во-первых, траншеи, предназначенные для отвода труб, должны быть выкопаны на 20 см ниже промерзания почвы. Заборная труба, входящая в бетонное основание колодца на таком же уровне также должна быть тщательно изолирована. Во-вторых, наружная часть колодца также подлежит утеплению путём изготовления плотной тепло-изолируемой крышки применяемой при минусовой температуре.
  • Нехватка давления. В случае если давления не хватает можно использовать вместе с дренажным погружным насосом дополнительную насосную станцию со всеми её комплектующими. Но, следует отметить, что подобные случаи являются редкостью.
  • Приток подземных вод. Существует вероятность, что неправильный расчёт гидрообмена приведёт к нехватке суточной потребности воды и соответственно поломке насосного оборудования, который работал «в сухую». Дело в том, что у каждого колодца свой объём и период пополнения запасов воды, поэтому чтобы подобных казусов не произошло необходимо выкачать определённое количество воды, и посмотреть за какое время её уровень возобновится.

Монтажные работы по устройству системы водоснабжения из колодца — это довольно сложный и трудоёмкий процесс, который не под силу человеку с отсутствием определённых знаний и умений. Именно поэтому доверить все расчёты, составления схемы и непосредственное исполнение поставленных задач следует настоящим профессионалам, подбор которых также является важным и довольно сложным мероприятием.

Виды водяных скважин


Специалисты по гидрологии и бурению различают три основных водоносных пласта:

  • верховодка;
  • песчаный;
  • известковый.

Для использования воды из поверхностных водоносных слоев, залегающих на глубине от 3 до 10 метров, скважины не бурят. В этом случае достаточно выкопать котлован с целью обустройства абиссинского колодца. Вода здесь в большинстве случаев техническая, что годится лишь для полива и некоторых хозяйственных нужд.

Самая лучшая вода залегает глубоко, от 30 до 150 метров. Позволить себе скважину на известняк (артезианскую) позволит себе не каждый. Дело не только в дороговизне сооружения, но и в необходимости согласования устройства такого сооружения с государственными структурами (артезианская вода считается полезным ископаемым со всеми вытекающими).

Насосы с погружением до 15 и более метров

Теперь идёт подборка насосов, которые можно погружать на 15 и более метров, актуальных при глубоком залегании водяных пластов.

«GRINDА GLР-36-11»

Этот насос характеризуется бесшумностью работы и вертикальным способ монтажа. Он относится к аппаратам низкого давления и имеет пропускную способность 2,1 кубометра жидкости в час. Агрегат оборудован защитой от нагрева и датчиком, следящим за уровнем жидкости.

Погружать насос можно на 11 метров и сразу начинает ощущаться падение давления. То есть этот показатель для данной модели максимален. Мощность аппарата составляет 0,3 Киловатта с классическим питанием в 220 Вольт.

Насос «GRINDА GLР-36-11» погружного типа Источник zubr-online.ru

Плюсы:

  • доступная цена;
  • неприхотливость в работе.

Минусы:

слабый напор при увеличении глубины погружения.

Отзывы владельцев говорят, что это хорошее и доступное решение для поливки сада, но для надёжного водоснабжения мало подходит.

Лучшие автоматизированные погружные колодезные насосы

Grundfos SBA 3-45 A

Grundfos SBA 3-45 A

Лучший аппарат, который собирается в Италии. Это очень функциональный агрегат, оснащенный всеми необходимыми компонентами. Включается он только в момент забора воды. В комплекте идет поплавковый датчик уровня воды. Это очень полезно для не очень емких колодцев. Датчик оперативно среагирует на уменьшение уровня воды ниже предельного и отключит мотор.

ПреимуществаНедостатки
  • низкий уровень шума при работе;
  • отличная производительность;
  • хорошая комплектация.

Цена: 24 000 – 27 000 рублей.

DAB DIVERTRON 1200 M

DAB DIVERTRON 1200 M

Еще один автоматический агрегат, который способен работать полностью автономно. Необходимые датчики следят за всеми параметрами, влияющими на подачу воды. Функционал примерно такой же, как и у предыдущей модели, но корпус выполнен из пластика. Это значительно уменьшает ресурс изделия.

ПреимуществаНедостатки
  • высокая производительность;
  • автоматическая работа.

Цена: 20 000 – 20 500 рублей.

3 Makita PF1010

Предназначенный для откачки грязной воды, с возможным включением инородных частиц диаметром в 35 мм, насос Makita PF1010 пользуется заслуженной популярностью у потребителя. В своих отзывах пользователи охотно делятся опытом по осушению бассейнов, декоративных прудов, подвалов и пр., отмечая при этом высокую производительность данного агрегата. Оснащенный мощным и надежным двигателем, не требующим дополнительного обслуживания, этот погружной насос способен пропускать через себя до 14400 литров в час. При этом он демонстрирует приличный напор, позволяющий подавать воду на расстояние до 100 м.

В случае исчерпания воды в резервуаре до критического уровня, работа насоса будет автоматически остановлена благодаря наличию поплавкового выключателя. Для удобства использования и переноса насоса Makita, в данной модели предусмотрена удобная ручка. Корпус выполнен из прочного пластика, который обеспечивает надежную защиту самых важных узлов и элементов, тем самым продлевая эксплуатационный ресурс.

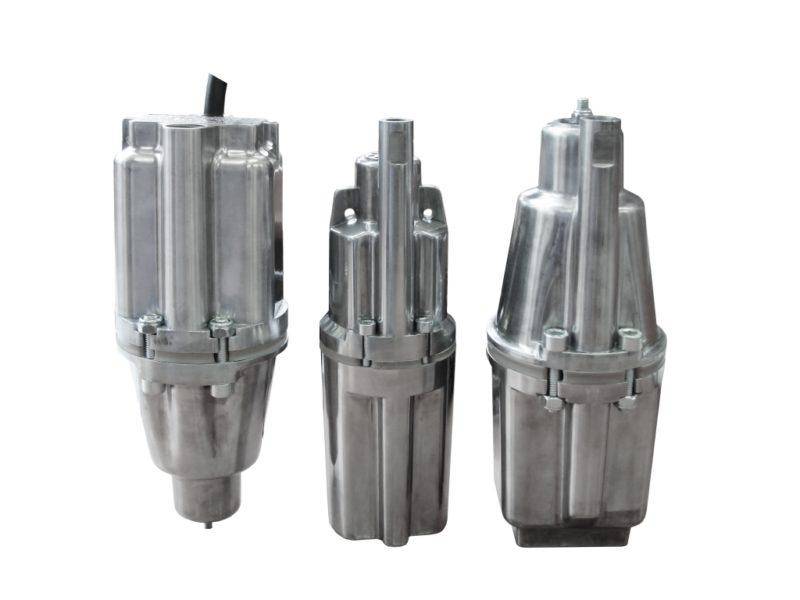

Вибрационные

Тополь Малыш-М верхний забор, 10 м

Плюсы

  • Подойдет для промывки скважин
  • Высокая производительность
  • Легко найти ремонтные комплекты
  • Невысокая цена
  • Долговечность

Минусы

Небольшая мощность

От 1 900 ₽

Топ открывает вибрационный насос за небольшие деньги, позволяющий выполнять большинство задач, связанных с откачкой воды.  Погружной колодезный аппарат способен выдать неплохой напор до 60 м.  Пропускная способность устройства 1.5 куб. м/час.  Работает от сети с напряжением 220/230 В. Походит для чистой воды, так как не предусмотрено какой-либо фильтрации.

ЛИВГИДРОМАШ Малыш-М БВ 0,12-40

Плюсы

  • Качественная подача воды
  • Стабильная работа
  • Надежный корпус
  • Относительно невысокая стоимость
  • Малый вес

Минусы

Сложности при работе с теплой и горячей водой

От 2 200 ₽

Погружной колодезный насос, с глубиной погружения 3 м.  При этом длина сетевого шнура составляет 40 м. Это позволяет использовать аппарат в отдалении от источника тока. Перекачивает жидкость с температурой до 35 градусов. Используется для чистой воды без загрязнений.  Вес довольно небольшой: всего 3.4 кг.

UNIPUMP БАВЛЕНЕЦ БВ 0,12-40-У5, 25м

Плюсы

  • Высокое качество производства
  • Хорошая производительность
  • Надежный вибрационный механизм
  • Длинный сетевой шнур

Минусы

Высокий уровень шума при работе

От 1 900 ₽

Погружной насос для колодца для водоснабжения дома. Универсальное устройство, которое можно использовать для подкачки системы отопления или полива. В каждом случае аппарат показывает себя функциональным.  Обеспечивает максимальный напор на 75 м.  Пропускная способность насоса 1.6 куб. м/час.  Принцип действия основывается на нижнем заборе воды и перекачке при помощи вибрационного механизма.

4 DAB NOVA 300 M-A

Для откачки бассейна, или в случае регулярных подтоплений подвала, лучшим выбором станет погружной насос для воды (в т. ч. и грязной) DAB NOVA 300 M-A. Данная модель также отлично подойдет для организации подачи воды на дачном участке при наличии искусственного водоема или колодца, с возможностью ее подачи с глубины до 7 метров. Отличительной особенностью представленного насоса является повышенный эксплуатационный ресурс, которому, в том числе, способствует выполненный из износоустойчивых материалов герметичный корпус и высококачественные детали. Двигатель агрегата надежно защищен от перегрева и работы в условиях критично малого уровня воды, при этом с его помощью можно осушить поверхность до пороговых значений в 85 мм.

Дренажный насос DAB NOVA 300 M-A имеет компактные размеры, что позволяет использовать его для выкачки воды из скважин или резервуаров с входящим диаметром, 1, 25 дюйма. Данная модель погружного насоса, судя по отзывам, демонстрирует лучшую производительность, показатели которой доходят до отметки 216,6 л/мин. Распространяющиеся на 2 года гарантийные обязательства производителя, также являются весомым аргументом в пользу приобретения этого надежного оборудования.

Критерии выбора

При выборе погружного насоса для оснащения скважины или колодца следует учитывать целый ряд факторов:

  • задачи, для решения которых планируется использовать выбираемый насос;
  • суммарную потребность в воде, которую насос должен будет обеспечивать;
  • требуемое значение напора перекачиваемой жидкой среды;
  • глубину подземного источника, толщину водяного слоя в нем, его дебет, а также уровень, на котором в таком источнике располагается вода;
  • удаленность скважины или колодца от строения, в которое необходимо будет транспортировать воду;
  • качество воды, которую предстоит откачивать из подземного источника.

Насос с плавающим заборным патрубком незаменим для неглубоких колодцев с заиленным дном

Учитывая все вышеперечисленные факторы, при выборе погружного насоса ориентируются на такие его характеристики, как:

  • напор потока жидкой среды, который он способен создать (измеряется такой параметр в метрах водяного столба);
  • производительность, то есть количество жидкости, которое насос способен перекачать за единицу времени;
  • размеры корпуса;
  • показатель максимально возможной степени загрязненности и температуры воды, с которой может работать насос;
  • наличие в стандартной комплектации поплавкового датчика воды и обратного клапана;
  • комплектация устройства и дополнительные опции, которыми оно обладает;
  • материал изготовления корпуса;
  • масса устройства, которая важна для того, чтобы правильно организовать его подвес в скважине или колодце;
  • длина электрического кабеля, поставляемого, как правило, в комплекте с насосным оборудованием;
  • электрические параметры, знание которых необходимо для того, чтобы правильно запитать устройство от электросети;
  • торговая марка, под которой произведен насос (и, естественно, его стоимость).

Помимо шнура и кабеля, в комплектацию насоса может входить оборудование, обеспечивающее автоматическую работу устройства

При выборе погружного насоса следует также обращать внимание на то, какие гарантии предоставляет производитель, и на наличие авторизованных центров по техническому обслуживанию и ремонту оборудования конкретной торговой марки. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования

Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования.

Какие параметры колодца учитываются при выборе колодезного насоса

Прежде,чем окончательно решить, какой насос поставить в колодец для дома и дачи, следует определиться с параметрами самого колодца.

Они способны в значительной степени повлиять на наши расчеты:

Глубина колодца и уровень воды

  • Общая глубина колодца. Измерить ее достаточно просто. Необходим груз на нитке, который погружают в колодец до самого дна. Также данные о глубине могут находиться в инженерных расчетах, которые относятся к домовой документации.

Статический уровень воды. Измеряется он от поверхности земли до уровня воды. Перед измерением следует на некоторое время воздержаться от осушения колодца.
Динамический уровень. Замеряется как расстояние от водной поверхности до уровня земли, но при работающем насосе.
Столб воды. Это расстояние от водной поверхности до дна колодца.
Чистота воды. Является критерием при выборе определенных типов насоса, которые имеют ограничения по загрязненности воды.
Диаметр колодца или скважины. Учитывается только для скважин, так как колодец позволяет использовать устройства любых габаритов.

Определение характеристик скважины

Чтобы правильно подобрать насос для скважины, требуется знать ее точные характеристики. Обычно организация, проводящая бурение с использованием профессионального оборудования, по окончании работ предоставляет акт, где указаны все параметры скважины. Но если бурение было произведено не профессионалами, или документация была утеряна, то потребуется самостоятельно определить характеристики источника водозабора.

К основным характеристикам водоносной скважины относятся:

  • статический и динамический уровни воды;
  • дебит сооружения;
  • диаметр трубы;
  • глубина расположения основания дна.

Статический уровень

Под статическим уровнем жидкости в скважине подразумевают расстояние от поверхности земли до зеркала воды.

Чтобы узнать это расстояние, необходимо сделать следующее.

  1. Приблизительно за час до проведения замеров прекратите забор воды из скважины, чтобы восстановился ее естественный уровень.
  2. Возьмите бечевку достаточной длины и привяжите к ее концу небольшой груз.
  3. Опускайте веревку в скважину, пока не услышите звук, похожий на хлопок. Звук будет означать, что грузик достиг воды.
  4. Далее, сделайте отметку на бечевке и вытяните ее.
  5. Разложив веревку на земле, измерьте расстояние от конца грузика до отметки с помощью рулетки. Полученный результат и будет значением статического уровня воды.

Динамический уровень

Данный параметр измеряется после того, как аппарат проработал некоторое время, и определяет расстояние от зеркала воды до поверхности грунта. Измерения проводятся следующим образом.

  1. Включите скважинный насос и дайте ему поработать несколько минут. Если у вас нет данного оборудования, то его придется одолжить для проведения измерений.
  2. Привяжите к концу веревки пластиковую бутылку с небольшим количеством воды. Бутылка должна выполнять роль поплавка и не тонуть.
  3. Опустите бутылку в скважину (можно при работающей гидромашине) и наблюдайте за веревкой. Когда вода в шахте перестанет убывать и остановится на одном уровне, то сделайте отметку на бечевке и вытащите ее.
  4. Измерьте расстояние до отметки. Полученный результат показывает, на сколько вода опускается при работающем насосе. То есть вы узнаете ее динамический уровень.

Уровень дна

Кроме всего, необходимо узнать, на каком расстоянии от статического уровня воды находится дно шахты. В данном случае груз опускается до самого дна, делается отметка на веревке и проводятся вычисления разницы между динамическим уровнем (ранее полученным) и уровнем дна.

Эта информация поможет выбрать мощность и размер насоса, поскольку агрегат должен находиться ниже динамического уровня и на определенном расстоянии от дна. Например, измерения показали, что вода при работе аппарата опускается на 2 метра. Причем до дна от этой отметки остается 1 метр. Но поскольку агрегат должен находиться немного ниже динамического уровня, то он окажется очень близко возле дна скважины и будет всасывать вместе с водой песок. Если это произойдет, то устройство выйдет из строя или будет подавать наверх мутную воду.

Дебит скважины

Количество жидкости, которое можно получить за определенную единицу времени, называют дебитом скважины. Измеряют его в м3/ч или л/мин. Если при работе насоса вода успевает прибывать в скважину и не заканчивается, то для данного источника мощности этой гидромашины хватает. Но если вы заметили, что расход воды больше, чем ее пополнение, то для правильного выбора мощности агрегата следует вычислить производительность скважины.

  1. Подготовьте одну или несколько больших емкостей с известным объемом.
  2. Включите насос и направьте воду в подготовленные емкости.
  3. Когда услышите “всхлипывающий” звук из скважины, выключите агрегат. Этот звук означает, что аппарат выкачал воду из шахты. С этого момента засеките время.
  4. Через некоторое время проведите измерение статического уровня воды. Если уровень не восстановился, подождите еще немного (не останавливая секундомер).
  5. После восстановления статического уровня остановите время. Разделив объем воды в емкостях на время, вы узнаете дебет скважины.

Зная дебит скважины, легко подобрать насосное оборудование, которое будет соответствовать ее производительности.

Диаметр трубы

Диаметр обсадной трубы, по сути, и является диаметром скважины. При выборе погружного оборудования необходимо учитывать данный параметр, чтобы агрегат мог свободно перемещаться по трубе вверх и вниз.

Критерии выбора оптимальной модели для устройства водопровода

Чтобы насос в течение длительного периода выполнял свои функции, необходимо грамотно подбирать устройство в зависимости от цели его использования. При этом следует оценивать ряд важных факторов.

Производительность. Она определяет количество воды, которое электроагрегат в состоянии перекачать за единицу времени. Значение нужно выбирать с некоторым запасом по отношению к единовременному потреблению всеми точками забора (мойка, душ, санузел, стиральная машина и т. д.).

Глубина всасывания. Она определяется расстоянием между корпусом насоса и нижней границей колодца, с которой может быть поднята вода. Глубина всасывания тоже важна

Напор жидкости. Параметр измеряется в метрах водяного столба и представляет собой расстояние (по вертикали) между точкой нахождения насоса и местом расположения верхнего потребителя.

КПД работы, определяющий эффективность оборудования.

Мощность электродвигателя и энергопотребление насосного оборудования
От этого показателя зависит сумма в счете за израсходованное электричество, поэтому обращать внимание на него стоит.

Максимальное значение давления потока воды, при котором насос будет работать в штатном режиме.

Наличие дополнительных опций

Важно обращать внимание не только на основные характеристики электроприборов, но и на другие, не менее важные нюансы, от которых зависят надежность техники в работе и срок ее службы: — эксплуатационный ресурс электрооборудования во многом определяется тем, какими защитными системами оно оснащено
В лучших моделях есть сразу несколько важных опций: системы защиты от холостой работы, перегрева, перегрузок в сети и смещения рабочего колеса; — плавный пуск мотора. Эта функция позволяет снизить износ силового агрегата и продлить срок эксплуатации насосного оборудования; — габариты и масса насоса

Компактные размеры и небольшой вес повышают удобство при монтаже. Погружные насос Grundfos серии DP 10.50.09.Ex.2.1.502

Тип забора воды. Выпускаются устройства с нижним и верхним вариантами. В первом случае важно, чтобы во время эксплуатации не происходило заиливания воды на дне колодца. Верхний забор отличается большей надежностью, однако при снижении уровня воды до определенного уровня работа насоса прекратится (при наличии соответствующего датчика).

Стоимость изделий. Несмотря на то, что цена на продукцию известных производителей зачастую бывает довольно высокой, при выборе насоса рекомендуется обращать внимание на модели от заводов, качество оборудования которых проверено временем. В данном случае экономия не очень оправдана. Дешевая техника достаточно часто выходит из строя, а ее ремонт может вылиться в сумму, сопоставимую со стоимостью нового агрегата.

Как рассчитать нужный напор воды

Чтобы определить это значение, нужно знать глубину всасывания, протяженность горизонтально расположенных труб и высоту подъема (до верхней точки потребления).


Расчет погружного насоса для скважины Пример расчета напора (Н). Требуется обеспечить подачу воды из колодца в дом.

  • расстояние от места расположения насоса до нижней границы уровня воды — 10 м;
  • длина горизонтального трубопровода — 20 м (она эквивалентна 2 м напора);
  • расстояние от поверхности земли до верхней точки водопотребления — 3 м.

Для определения необходимого напора насоса нужно сложить эти значения. В результате получается Н=15 м. К полученной величине нужно прибавить 20 м для компенсации различного рода потерь. В итоге получается, что для водообеспечения объекта необходим насос с напором не менее 35 м.


Насосы погружного типа

Расчет производительности насоса

Правильное определение этого параметра даст возможность бесперебойно обеспечивать всех потребителей водой даже при пиковых нагрузках. Чтобы определить требуемую характеристику, нужно знать мгновенный расход воды для обеспечения всех точек водозабора.

Таблица. Нормы потребления воды.

ПотребительВодопотребление, м куб/ч
Мойка0,7
Посудомоечная машина0,7
Ванна1,1
Умывальник0,4
Стиральная машина0,7
Душ0,7
Унитаз0,4

Требуемый показатель определяется суммированием единовременного водопотребления всех точек.

Восьмое – «СИЛАЧ» БВ-16-63-У5

Модель широко используется в бытовых системах водоснабжения. Легко работает с пресными водоемами, имеющими диметр от 100 мм и глубину до 3 метров включительно. Нередко задействуют для обустройства комплексов полива.

«СИЛАЧ» БВ-16-63-У5 – решение, которое изготовляется из высококачественных материалов, устойчивых к коррозийному воздействию. Корпус выполнен из чугуна, рабочие элементы произведены из нержавеющей стали. Уплотнители изготовлены из графита и керамики, а обмотка ротора медная.

Агрегат неспособен взаимодействовать с грязной водой, а потому его нельзя использовать в качестве откачивающего насоса.

Система забора воды нижняя, двухклапанная. Вибрационный насос отличается высокой мощностью в 900 Вт, которой вполне хватает для перекачки воды с производительно в 0,6 кубометров в час, высотой в 80 метров. Решение оснащено системой автоматического отключения в случае перегрева или перегруза.

Номинальная подача воды – 60 м с производительностью, в среднем, 10 литров в минуту. «СИЛАЧ» БВ-16-63-У5 отлично подходит для обустройства негабаритных систем водоснабжения.

4 BELAMOS DWP 1300CS

Множество положительных отзывов получает высокопроизводительный погружной насос BELAMOS DWP 1300CS, который лучшим образом справляется с задачами по откачиванию сильно загрязненных жидкостей, в том числе и фекальных вод. Специальная конструкция агрегата с встроенной системой дробления крупных частиц позволяет осуществлять работу с большим количеством твердых примесей, диаметр которых может достигать 25 мм. Данная модель рассчитана на самый продолжительный эксплуатационный период благодаря надежной защите двигателя от перегрузок и случайного запуска на сухом ходу. При этом минимальный уровень воды можно устанавливать самостоятельно благодаря возможности регулировать поплавковый переключатель.

Корпус погружного насоса BELAMOS DWP 1300CS изготовлен из чугуна, благодаря чему он имеет высокую устойчивость к негативному влиянию агрессивной среды сточных вод, что также увеличивает срок его службы. При помощи BELAMOS DWP можно перекачать до 18000 л/час, с возможностью подъема воды на высоту до 12 метров.

4 Aquario ASP 1E-30-90

Для комплексного решения бытовых задач, связанных с регулярной перекачкой чистой воды из скважины, лучшим приобретением станет погружной насос Aquario ASP 1E-30-90. Данная модель отличается повышенной износоустойчивостью и надежностью, благодаря использованию при ее производстве качественных комплектующих и не подверженных коррозии металлов, таких как чугун и нержавеющая сталь. Мотор этого погружного насоса с мощностью 450 Вт оснащен надежной защитой от перегрева, что также положительно сказывается на продолжительности срока службы.

Для удовлетворительной работы Aquario следует учитывать рекомендации производителя. В них указано, что глубина погружения ограничена 50 м, а содержание песка в воде должно быть в пределах 180 г/м³. При оптимальных условиях этот погружной насос гарантирует высокую производительность на уровне 47 л/мин. Пользователи в своих отзывах отмечают практически бесшумную и бесперебойную работу, а также экономичный расход электроэнергии.

Выводы

Если вам необходимо качать воду из колодца для водопровода в доме, тогда лучше всего взять устройство с поплавковым выключателем и рабочим колесом из чугуна или нержавейки, предварительно рассчитав напор и производительность. Берите агрегат с достаточной длиной сетевого шнура, чтобы не использовать удлинители.

Для выкачки канализационного колодца или сливной ямы лучше всего подойдет устройство из пластика, так как оно лучше справляется с агрессивной средой.
