Встраиваемые розетки в столешницу на кухню — особенности установки

Правильный расчет нужного количества розеток

Пример плана размещения розеток на кухне.

Перед покупкой непосредственных изделий следует составить специальную схему розеток на кухне, показывающую на все места их расположения в данном помещении. В соответствии с ней определяется, сколько нужно приобрести изделий, чтобы можно было пользоваться различными приборами, обладающими той или иной мощностью.

Пример плана расположения розеток на кухне.

В процессе расчета учитывается, что для мощных электрических приборов требуется выделять отдельную электролинию, так как иначе велика вероятность, что вся техника не будет работать стабильно и оптимально.

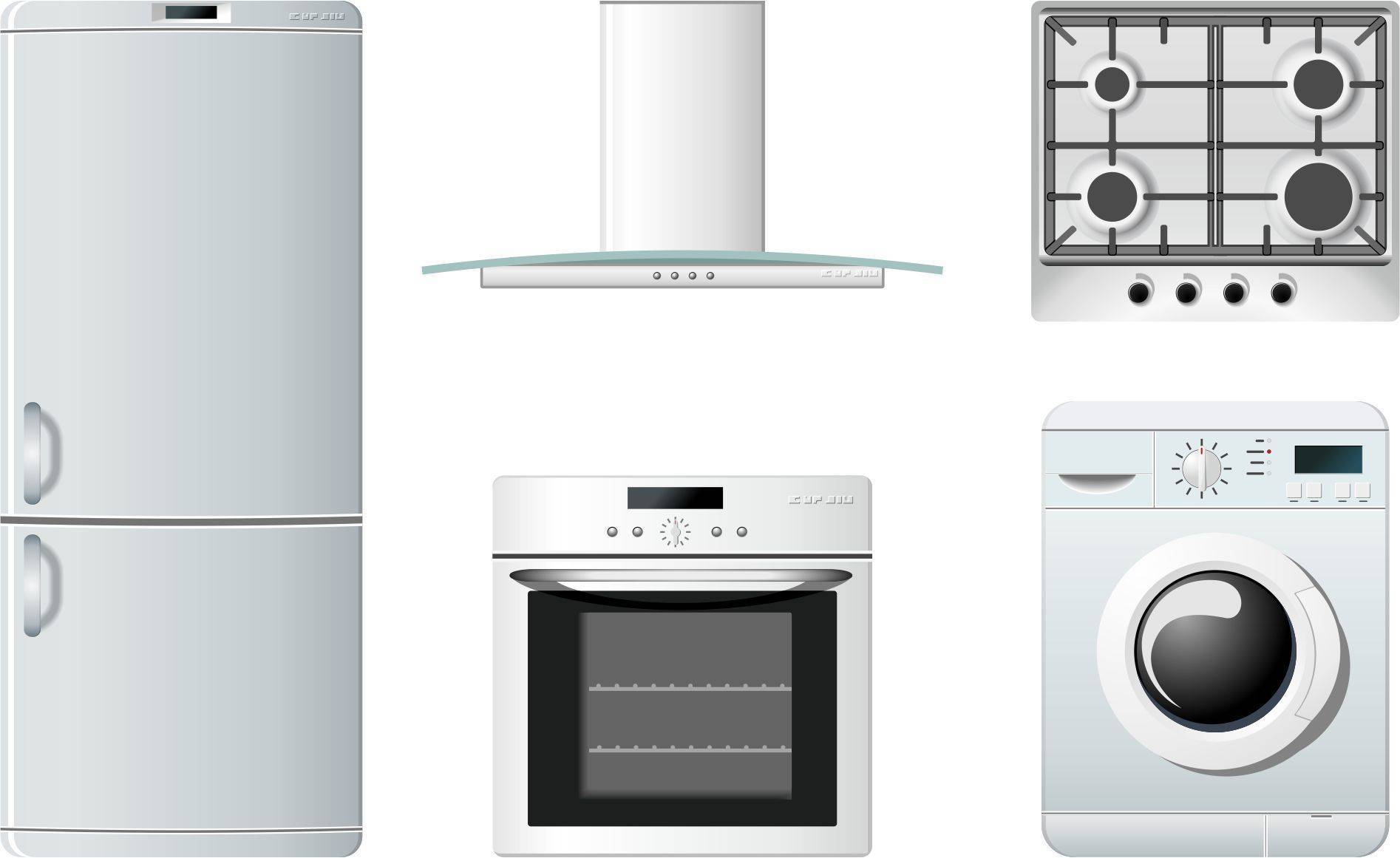

Наиболее часто на кухне устанавливается техника:

• Холодильник, оснащенной морозильной камерой различного размера;
• Электрическая плита или духовка;
• Посудомоечная машина;
• Нередко на кухне дополнительно устанавливается стиральная машина, причем обычно она располагается рядом с входом в канализацию, что упрощает ее подключение к этой системе;
• Вытяжка;
• Микроволновка;
• Телевизор;
• Другие небольшие бытовые приборы.

Пример электрических приборов для которых нужна отдельная линия, т.к. они требуют большого количества энергии.Пример приборов с небольшим потреблением энергии.

Дополнительно на кухне рекомендуется делать еще одну розетку, которая не будет обладать каким-либо определенным предназначением. Она будет использоваться только при необходимости, когда надо будет принести на кухню ноутбук или потребуется зарядить телефон.

Удобное расположение розеток на фартуке кухни.

В среднем делается примерно 10 розеток на кухне, что считается оптимальным для комнаты, где устанавливается достаточно много электрических приборов. Это значение может значительно отличаться в различных кухнях, так как каждый владелец недвижимости должен учитывать собственные предпочтения и особенности помещения.

Это интересно: Кабель ВВГнг

Виды встраиваемых розеток и их характеристика

Конструктивно встраиваемые розеточные блоки делятся на несколько разновидностей.

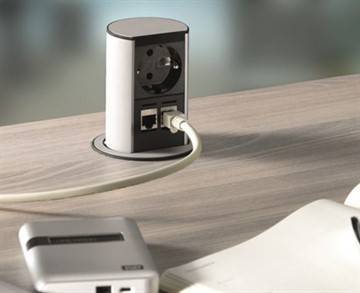

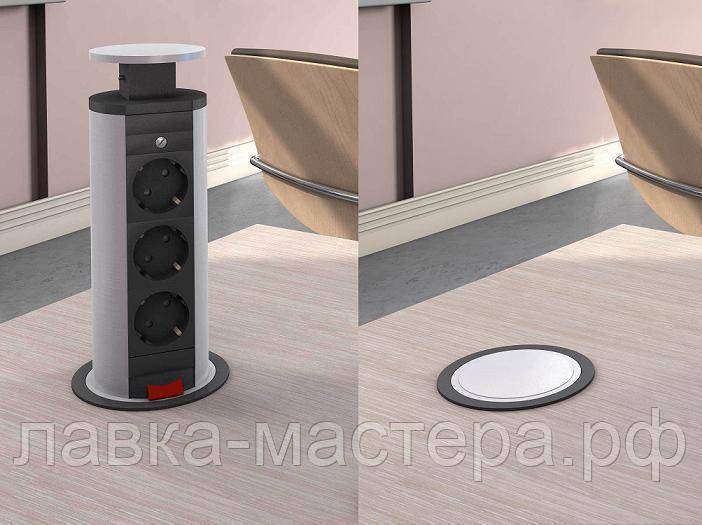

Выдвижные вертикальные

При переходе в рабочее положение блок выдвигается из столешницы в направлении снизу вверх. Есть два вида таких изделий: высокие и низкие. В первом случае две или более розеток располагаются одна над другой.

Достоинства:

• все гнезда расположены с одной стороны;
• занимает мало места на столе.

Недостаток:при неосторожной эксплуатации блок быстро расшатывается. Требуется придерживать его второй рукой при подключении и отсоединении вилки

У низких моделей все гнезда размещены на одном «этаже» по кругу.

Более устойчивый вариант, но также имеет недостатки:

• занимает на столе больше места;
• требуется устанавливать так, чтобы был доступ со всех сторон;
• неудобно подключать Г-образные вилки.

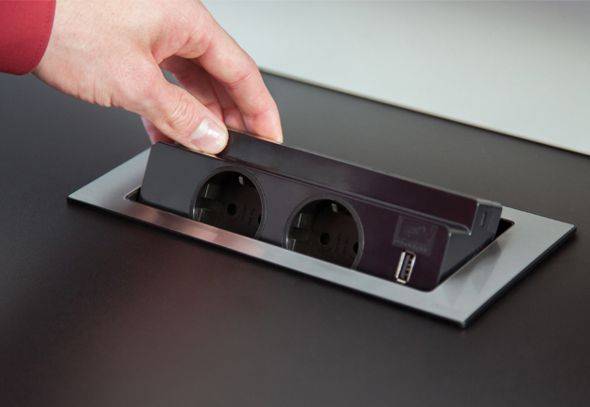

Выдвижные горизонтальные

При извлечении устройства из столешницы поднимается только один край крышки, второй служит осью вращения. Розеточные гнезда выстроены в ряд и все смотрят в одну сторону. Достоинство: не расшатывается при включении и отсоединении вилки.

Выдвижной горизонтальный розеточный блок

Недостатки:

• занимает много места на столе;
• неудобно подключать Г-образные вилки.

Поворотные

Устройство приводится в рабочее положение поворотом относительно поперечной оси симметрии на 180 градусов. То есть блок переворачивается: крышка оказывается внизу, розетки — сверху.

Достоинство: розетки находятся в плоскости столешницы.

Недостатки:

• занимают много места на столе;
• быстрее изнашивается место контакта провода с подвижной частью.

Какие требования предъявляются к розеткам

Пример встроенной универсальной розетки.

Необходимо разобраться не только в том, как расположить розетки на кухне, но и какие именно изделия выбирать, чтобы они были безопасными для использования, долговечными и качественными.

Пример раздельных электрических линий.

Желательно выбирать конструкции:

• Оснащенные специальными крышками, защищающими элементы от попадания грязи или влаги;
• Имеющие резиновые уплотнитель;
• Обладающие степенью защиты IP 44;
• Оснащенные особыми заглушками или шторками, причем эти приспособления необходимы, если в квартире проживают маленькие дети.

Розетки с системой безопасности от детей.

Так как на кухне обязательно устанавливаются мощные электрические приборы, к которым относится холодильник, посудомоечная машина или водонагреватель, то для них рекомендуется вовсе в процессе ремонта выделять отдельную электрическую линию, оснащенную собственным автоматом. Мелкие бытовые приборы подключаются к одной линии через обычные изделия.

Пример разделение электрических линий для разных нужд.

Во время расчетов рекомендуется для каждой розетки брать мощность с небольшим запасом, чтобы повысить надежность и выносливость проводки.

Пошаговая инструкция по установке

Для простоты монтажа большинство встраиваемых розеток изготавливаются со штепсельной вилкой. Благодаря этому их можно установить самостоятельно.

Для монтажа блока нужно:

1. Подготовить необходимые инструменты: шуруповерт, дрель, фреза с подходящей насадкой, электролобзик с пилкой по дереву, метр или обычная линейка, крестовая отвертка, строительный клей, напильник, простой карандаш.
2. Определить место установки розетки и освободить его от лишних предметов. Расстояние от стационарной розетки до встроенной определяется длиной шнура последней.
3. Сделать необходимые расчеты в соответствие с габаритами купленного сетевого блока.
4. Наметить контур отверстия простым карандашом.
5. Сделать дрелью или перфоратором отверстие в столешнице по замерам. Можно высверлить его с запасом в несколько миллиметров, чтобы девайс быстро встал на место.
6. Отшлифовать возникшие неровности.
7. Очистить место сверления от опилок и пыли.
8. Снять корпус розетки, открутив винтики на лицевой части, оставив один только подрозетник.
9. Отключить электропитание в квартире/доме в целях безопасности.
10. Надеть плотные резиновые перчатки.
11. Достать блок и закрепить его в отверстии, используя элементы, идущие в комплекте с разъемом.
12. Высверлить несквозные отверстия в столешнице для крепления ушек подрозетника.
13. Зафиксировать подрозетник с помощью нижнего винтового крепежа. При необходимости можно использовать клей или строительные зажимы.
14. Вставить розетки в подрозетник и прикрутить их винтиками. При этом можно добавить силикон по периметру на столешницу для увеличения герметизации сетевого блока. Это обеспечит дополнительную защиту устройства на тот случай, если разольется вода.
15. Обработать обрезанные торцы плиты водоотталкивающим средством на месте монтажа блока.
16. Закрепить провода сетевого блока внутри мебели (для этого можно дополнительно использовать специальную гофру для проводов).
17. Сделать небольшое отверстие на задней или боковой стенке гарнитура и вытянуть через него шнур от блока.
18. Подключить девайс к сети и проверить его работоспособность.

Встраиваемую розетку следует устанавливать на удалении от мойки и плит (минимальное расстояние – 60 см). Также нужно позаботиться о заземлении. Вся работа по установке розетки занимает от 10 минут до часа (в зависимости от опыта и наличия необходимых инструментов).

Перед началом использования встраиваемых сетевых блоков рекомендуется ознакомиться с основными рекомендациями по их техническому обслуживанию и эксплуатации

Производители

Фирма польского происхождения, занимающаяся выпуском мебели и электрических приборов. В частности, GTV производит встроенные розетки, которые можно приобрести по небольшой цене.

Legrand. Французский крупнейший концерн, который славится на отечественном рынке производством врезных брендовых розеток с наименованиями «Estap», «Vantage» или «BTicino». Каждая модель характеризуется высокой функциональностью, разнообразным внешним видом и наличием нескольких модулей.

Evoline. Один из европейских лидеров по разработке и выпуску электротехнических товаров от немецкой компании SchulteElektrotechnik. Большинство моделей бренда Evoline представлены и на отечественном рынке. В частности, «PortCuisine», обладающая специальной конструкцией, с помощью которой доступна установка USB-соединений, HDMI-разъемов по желанию покупателя.

Производитель врезных вертикальных розеток шведского происхождения выпускает линию товаров «SmartlinePopup», снабженных силовыми контактами, необходимыми портами и разъемами для подключения сторонних устройств.

Классификация встраиваемых в столешницу блоков

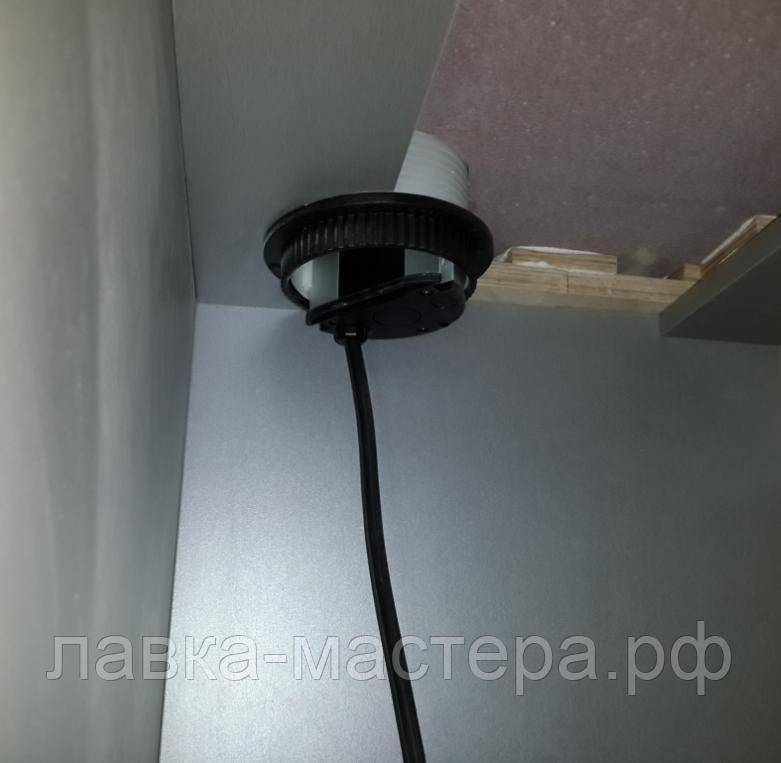

Установка выдвижного блока розеток в навесной шкаф

Встраиваемые в стол розетки – стильное решение для кухонных и офисных помещений. Монтировать их можно как в плоскость столешницы, так и в шкафы или столы. Такие блоки являются отличной альтернативой стандартным удлинителям, демонстрируют более высокую универсальность и комфорт использования. Обычные удлинители не всегда уместны, в особенности в таких помещениях, как конференц-залы или дизайнерские кухни.

По типу конструкции выдвижные розетки бывают:

• горизонтальные;
• вертикальные;
• скрытые.

Блоки горизонтального типа могут обладать от 1 до 5 силовыми разъёмами. Кроме традиционных вилок, они могут оборудоваться портами USB, HDMI и Ethernet для подсоединения интернет-доступа.

По способу доступа к розеткам блоки разделяют на выдвижные и поворотные.

Отдельные модели розеточных блоков оснащаются функцией поворота на 180 или же на 360 градусов. Большинство из них имеют подсветку для удобства работы в темноте и формирования соответствующего стиля.

Устройства поворотного типа обладают высокой степенью надёжности. Недостатков у них фактически нет, за исключением одного фактора – невозможность взаимодействия с боковыми типами вилок.

Выдвижные розетки могут быть размещены:

• В навесных шкафах.
• В плоскости столов/столешниц.
• В угловом соединении между стеной и столешницей.

Установка блочных розеток

Встраиваемые розетки любого вида, можно установить самостоятельно. Установку удобнее и проще производить во время покупки кухонного гарнитура, но когда кухня уже эксплуатируется, то справится с этой задачей тоже возможно.

Перед установкой приготовьте необходимые инструменты. Вам понадобятся: дрель, лобзик, отвертка, линейка, карандаш, прочее. Обычно, комплектация встроенных розеток предусматривает наличия всех необходимых винтиков, болтиков и шурупов.

Алгоритм действий во время установки:

подготовить место, где будет установлен блок розетки: определиться с расположение и убрать посторонние предметы;

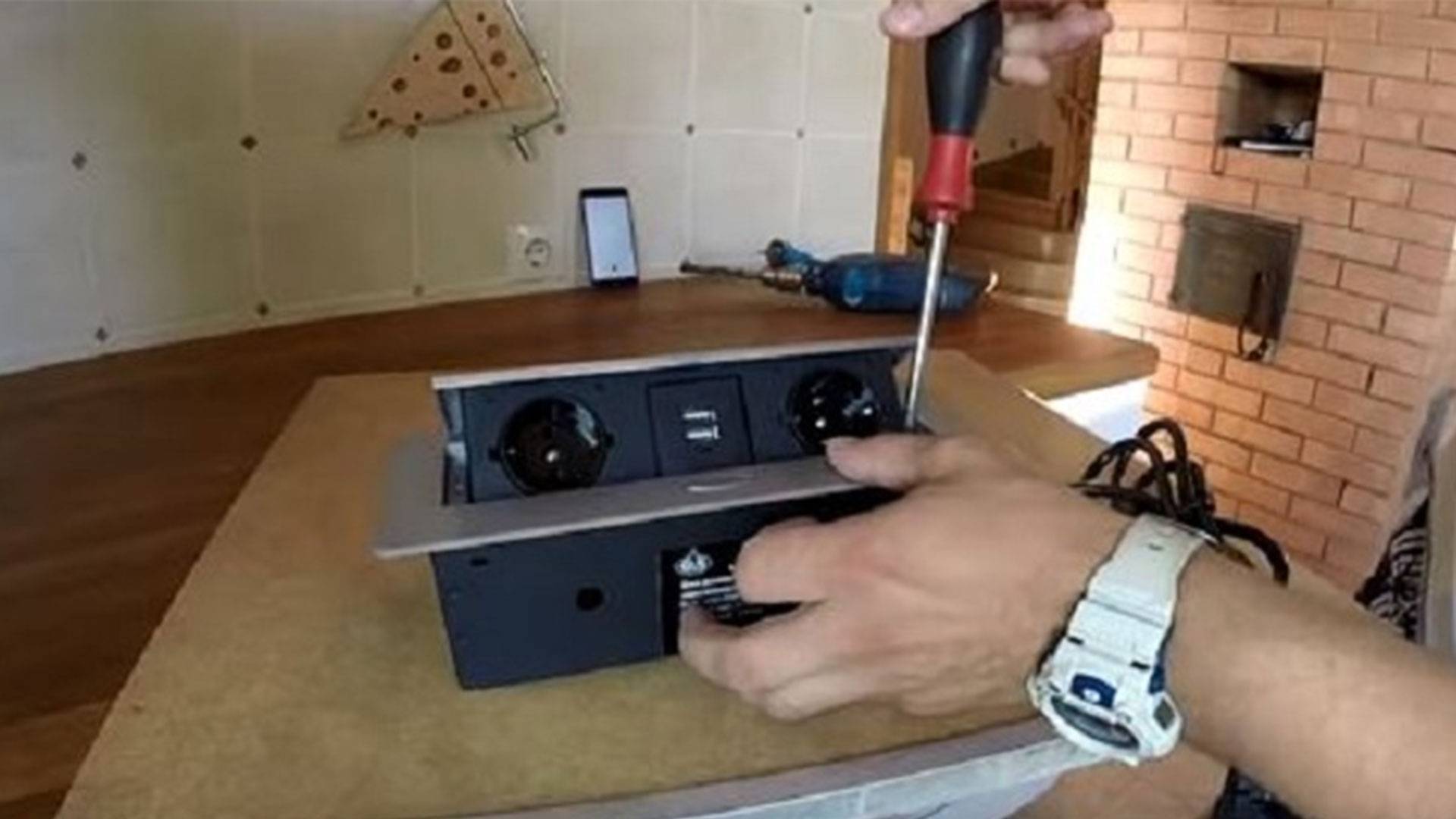

Разборка блока розеток перед монтажём

 в соответствии с размерами и формой, устанавливаемого блока, необходимо на столешнице наметить контур отверстия;

 выпилить по контурам отверстие и отшлифовать возможные неровности;

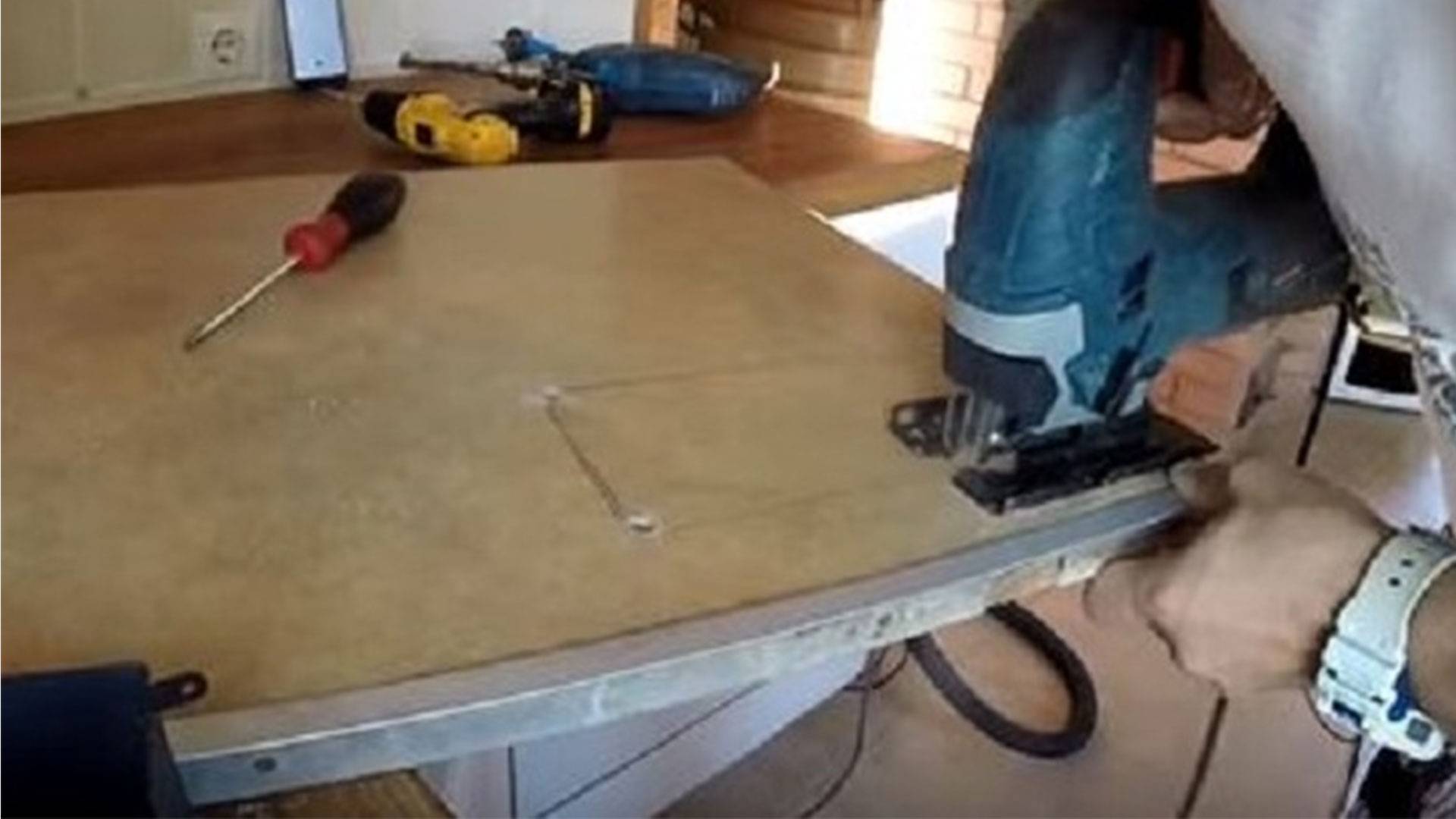

Подготовка отверстия под монтаж блока розеток

отделить нижнюю часть блока розетки от верхней, воспользовавшись отверткой;

вставить и закрепить в отверстии нижнюю часть блока;

воспользовавшись нижним винтовым крепежом, зафиксировать подрозетник;

закрепить розетки в подрозетнике, используя винтики.

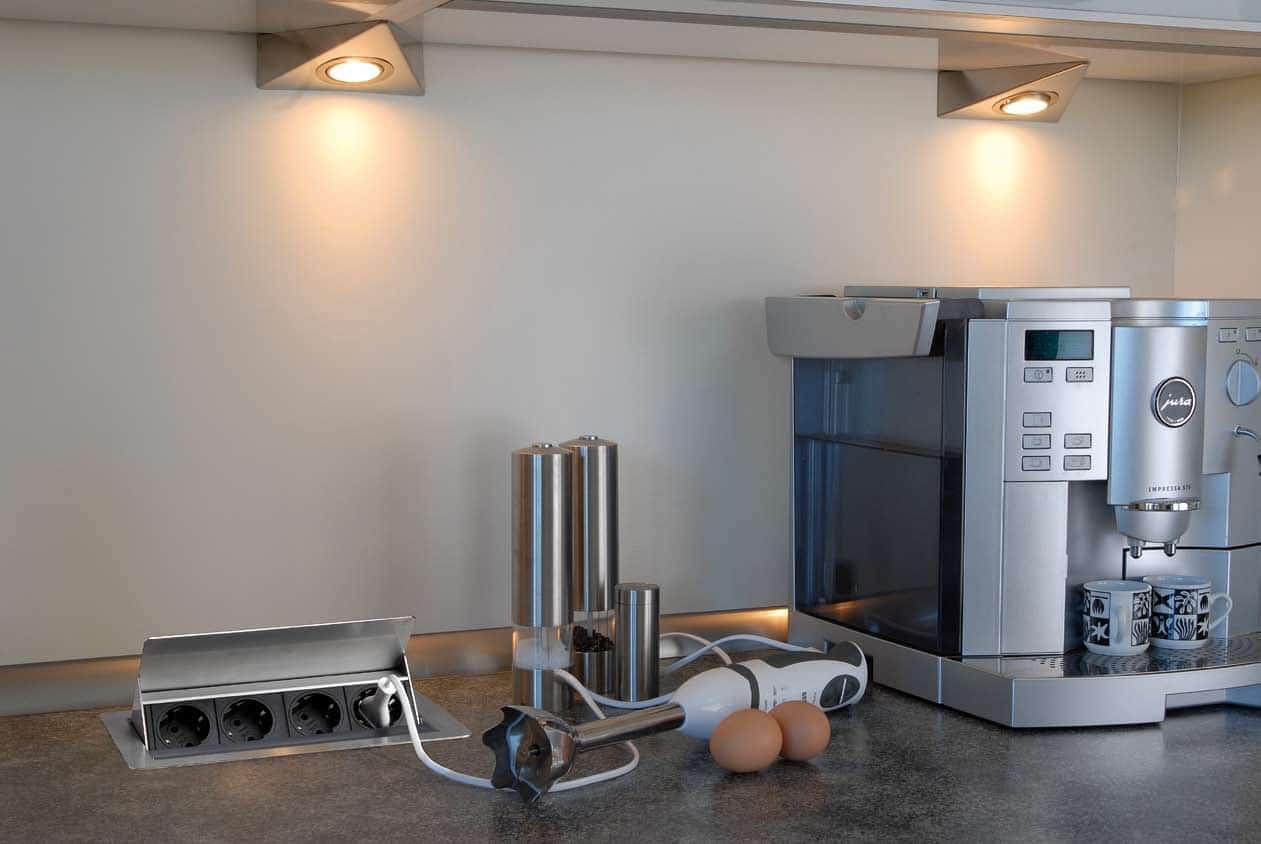

Блок розеток на столешнице

провода устройства закрепить внутри мебели;

подключить устройство к сети и проверить его работоспособность.

Проверка монтажа встраиваемых розеток

Во время установки розеток главное помнить о правилах безопасности:

нельзя ставить блоки за бытовой техникой встраиваемого типа;

встроенная розетка должна находиться на небольшом расстоянии от прибора, который подключен в эту розетку;

нельзя располагать устройство в столешницу возле газовых приборов и близко к раковине или мойке.

Монтаж выдвижной розетки часть 1

Монтаж выдвижной розетки часть 2

Достоинства и недостатки

Изучив имеющиеся предложения на рынке, просмотрев детальные фото интересуемой фурнитуры, определившись с тем, как спрятать розетку, важно учесть все имеющиеся положительные и отрицательные стороны рассматриваемой фурнитуры. Скрытые или, как их еще иначе называют, встроенные блоки позволяют экономить свободно пространство и рационально его использовать

К основным преимуществам следует отнести:

Скрытые или, как их еще иначе называют, встроенные блоки позволяют экономить свободно пространство и рационально его использовать. К основным преимуществам следует отнести:

• возможность вертикального и горизонтального размещения;
• современный, интересный и универсальный дизайн;
• наличие в продаже розеток с заземлением, защитой от влаги;
• компактность и малые габариты;
• наличие вариантов с дополнительными разъемами под кабель USB, интернет, телевизионный провод и телефон;
• возможность установки на верхний шкафчик, столешницу из натурального, искусственного камня или древесно-стружечной плиты.

Из существенных недостатков можно отметить:

• необходимость проделывания специального монтажного отверстия, для чего может потребоваться соответствующий инструмент;
• завышенная цена относительно классических настенных розеток;
• невозможность установки на корпуса с выдвижными ящиками;
• меньший срок службы, малая надежность относительно стационарных вариантов.

Кроме этого выдвижные розетки требуют к себе бережного отношения в процессе эксплуатации. Вытаскивая вилку, необходимо всегда придерживать основной блок так, чтобы его не повредить.

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

Вместе с тем у этих устройств присутствуют и недостатки:

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Правила выбора встраиваемых блоков

Богатый ассортимент встраиваемых розеток затрудняет выбор нужного прибора – велик соблазн купить устройство, руководствуясь абсолютно неправильными умозаключениями. К примеру, выбрать самый дешевый девайс.

Но цена не может стать основным критерием выбора. Чтобы приобрести наиболее подходящий сетевой блок, целесообразнее сначала определиться с его назначением и особенностями дальнейшей эксплуатации, а затем смотреть на технические характеристики сетевого блока.

Китайские встраиваемые розетки с Али-экспресс стоят очень дешево, но эти устройства могут сломаться спустя месяц после установки

При выборе следует учитывать ряд парметров:

1. Количество необходимых портов и гнезд (разъемов). Оно определяется тем, сколько бытовых приборов будет включено в сеть одновременно. Стандартные встраиваемые сетевые блоки содержат 2-6 гнезд, расположенных симметрично.
2. Мощность блока розеток. Нужно заранее оценить суммарную мощность, которая понадобится при одновременном подключении всей техники, и выбрать девайс с двукратным запасом по мощности. Если грамотно рассчитать допустимую нагрузку, можно избежать перенапряжения сети.
3. Степень защищенности устройства от грязи и влаги. Современные встраиваемые сетевые блоки защищены от любых внешних воздействий. Для кухни лучше всего выбирать розетки со степенью защиты IP44 по международной классификации. В соответствие с ней обеспечивается защита от водных брызг и от пыли диаметром до 1 мм. Обычно степень защиты IP указывается на упаковке изделия.
4. Размер устройства. Установленный блок не должен мешать готовке и любым другим манипуляциям на кухне.
5. Стиль оформления девайса. Встроенная розетка должна полностью соответствовать дизайну гарнитура и всей кухни в целом. В этом случае сетевой блок не будет бросаться в глаза и станет стильным дополнением интерьера.

Сетевой блок должен быть качественным

При его покупке следует обращать внимание на надежность материалов, крепежей и качество сборки

В долгосрочной перспективе стоит выбирать розетки известных европейских марок. Дешевые приборы китайского производства быстро сломаются и придут в негодность. Лучше всего себя зарекомендовали модели брендов Simon, Kondator, GTV и Evoline.

Особенности установки и подключения

Если подключаемые устройства будут встроенными, то наиболее удачным местом установки встроенного блока розеток будут тумбочки или столешницы, расположенные около приборов. Высота установки варьируется в широких пределах – от 3 до 60 сантиметров от уровня плинтуса.

Установка скрытых блоков розеток – процесс относительно простой. Выполнить монтаж можно своими руками, обязательно руководствуясь паспортом изделия.

1. Сначала нужно сделать отверстие необходимого диаметра в том месте, куда будет установлена несущая часть розетки (речь идет о вертикальном варианте).
2. После установки изделие нужно закрепить при помощи гайки.
3. Затем выполняется подключение к сети (в случае большой длины кабеля его имеет смысл спрятать в корпусе выбранного основания).

Схема аналогична и для монтажа «в потолок», то есть так, чтобы готовый блок выдвигался сверху вниз, из дна навесного шкафчика.

• Как и в обычном блоке розеток, каждая будет подключена к другой параллельным соединением. Следовательно, нужно грамотно рассчитать общую нагрузку на блок и убедиться, что она не превышает допустимый предел, указанный в паспорте. Также это поможет в выборе необходимого сечения кабеля.
• Подключать блок к сети также рекомендуется под отдельный автоматический выключатель в электрощите.
• Поверхность, в которую будет установлена скрытое устройство, должна иметь толщину от 2,5 до 5,2 сантиметров.

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Встраиваемые розеточные блоки устанавливают в:

• столешницы;
• стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

• в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
• в зоне приёма пищи;
• в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Как выбрать в столешницу?

Как было сказано, розетки немецких производителей пользуются особой популярностью в наше время. Выбор розетки — очень серьезный процесс, который потребует от вас четко знать, чего вы хотите. Нужно понимать, что в дальнейшем вы будете иметь дело с током, поэтому следует думать о безопасности всей семьи.

Розетки с легкостью скрываются от детей

Несколько полезных советов по выбору встраиваемого оборудования:

1. Первым делом нужно осмотреть внешний вид приобретаемого изделия. Убедитесь в том, что нет никаких механических повреждений. Внешний вид не столь важен.
2. Если вы знаете, что будете подключать в розетку много электрического оборудования, то нужно будет приобрести устройство с заземлением.
3. Защитные шторки на изделии должны быть обязательно! Это безопасно для маленьких детей.
4. При использовании прибора в помещении, где много влаги, нужно убедиться в том, что маркировка на нем разрешает это.
5. Полезной будет функция выталкивания вилки с розетки при нажатии специальной кнопки. Если в доме есть приборы, при включении которых образовывается «тугое» соединение, эта опция пригодится.

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

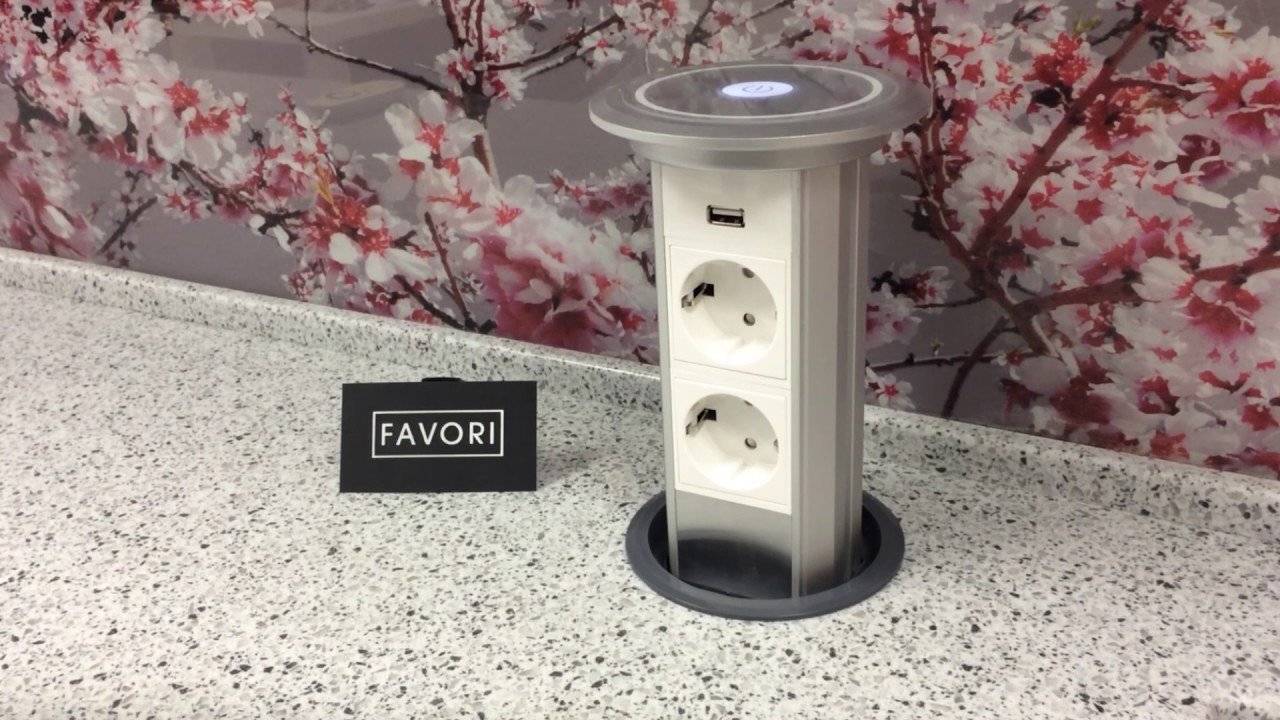

Вертикальная выдвижная розетка

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

• Расширение возможностей по электропитанию мелких бытовых приборов.
• Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
• Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
• Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

• Подходят лишь для временного подключения приборов.
• Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
• Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
• Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

• В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
• Определить место установки блока.
• С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
• С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
• Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

• http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
• http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
• http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
• http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Как устанавливается выдвижная розетка

Процесс самостоятельного монтажа выдвижных электрических модулей несколько отличается в зависимости от их конструкции, ввиду чего желательно рассмотреть алгоритм установки аксессуаров отдельно для различных вариантов.

Монтаж вертикальных розеток

Предполагает проведение следующих мероприятий:

1. В предполагаемом месте установки (в столешнице, в боковой или нижней секции навесного шкафа) высверливается монтажное отверстие, необходимое для утопления блока. Для удобства выполнения работ данную операцию лучше всего производить при помощи фрезерной насадки на дрель. Что же касается диаметра отверстия, то данную информацию лучше всего уточнить в инструкции по установке (обычно диаметр монтажного отверстия составляет jn 65мм до 120мм).
2. В полученное отверстие вводится вертикальный блок с розетками и производится механическая фиксация выдвижных розеток к мебельному ДСП или столешнице за счет фиксирующей контргайки (муфты).
3. Осуществляется электрическое подключение блока с выдвижными розетками к существующей электросети. Для чего может использоваться имеющийся в комплекте провод с вилкой (включается в ближайшую розетку) или применяться отдельный питающий кабель (укладывается стационарно).

Монтаж горизонтальных выдвижных розеток

Мало чем отличается от процедуры описанной выше, и заключается в том, что в качестве посадочного отверстия вырезается не круг, а прямоугольник (либо другая фигура), для чего желательно воспользоваться электролобзиком. Тогда как механическая фиксация горизонтальных выдвижных розеток осуществляется изнутри при помощи саморезов, либо с использованием специальных крепежей (идут в комплекте).
