Правила расположения и установки розеток на фартуке кухни

Немного о монтаже

Чтобы в процессе эксплуатации кухни не возникало аварийных ситуаций, необходимо заранее просчитать мощность электропроводки
Расположение розеток на фартуке кухни напрямую зависит от размещения электроприборов

Расположение и высота розеток должна быть продумана заранее. После завершения ремонта монтажные работы проводить намного проблематичнее, чем в его процессе.

Для того чтобы грамотно расположить розетки на фартуке рабочей зоны кухни и на остальных ее стенах, необходимо сделать предварительную разметку, базируясь на составленном ранее чертеже или эскизе, где указана высота их расположения. Затем, согласно разметке, проделываются штробы и отверстия в стенах, монтируются подрозетники. После прокладывания проводов с обязательным применением гофротруб, можно монтировать розетки. Перед тем как окончательно «спрятать» электропроводку в стене, розетки следует проверить.

После того, как все розетки размещены на своих местах, можно приступать к облицовке фартука.

Качественный ремонт кухни зависит не столько от идеально ровных стен, пола и потолка, сколько от правильно расположенных розеток на фартуке, которыми удобно пользоваться. Желаем удачи в ремонте!

Как сделать розетку на кухонном фартуке

На кухонном фартуке лучше устанавливать внутренние розетки, которые не будут выпирать над столешницей В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера помещения и приоритетов хозяйки.

Чтобы сделать внутреннюю розетку, необходимо еще до установки панели изготовить отверстие и замуровать в нем гильзу. После этого в ней закрепляется колодка с клеммами и контактами. Чтобы поставить внешнюю крышку в фартуке, изготавливается отверстие по форме клемм.

Стандарт монтажа накладных изделий заключается в предварительном креплении в стене кронштейна для фиксации корпуса. Для этого используется деревянный брусок, закрепляемый в нише. Для крепления розетки делается 3 отверстия — для вывода кабеля и саморезов.

Оптимальным вариантом является внутренняя установка. Так изделия не будут выступать над столешницей, а приборы и приспособления можно будет ставить впритык к стене.

Как вырезать отверстие под розетку на фартуке кухни

В МДФ делать дырки проще всего. Для этого используется острый нож, ручной или электрический лобзик. После выпиливания края нужно обработать любым герметизирующим веществом для их защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным резаком или струной после предварительного просверливания контура.

Пошаговый алгоритм подключения

Монтаж розеток на кухонную панель выполняется в следующей последовательности.

• Жилы кабеля зачищаются и пропаиваются оловом.
• Концы кабеля вставляются в монтажные коробки и контакты колодок. Проводится их затягивание. Качество контактов проверяется путем натягивания проводов.
• Закрепляется колодка. В стакане она фиксируется путем вкручивания болтов, регулирующих положение лапок. Чтобы убедиться, что колодка закреплена надежно, нужно несколько раз всунуть вилку в клеммы и вытащить ее.
• Закрепляется внешняя крышка. Помещение обесточивается, проводится подключения кабеля к сети.

1. Высверливание отверстий в плитке

Выбивание отверстий в плитке

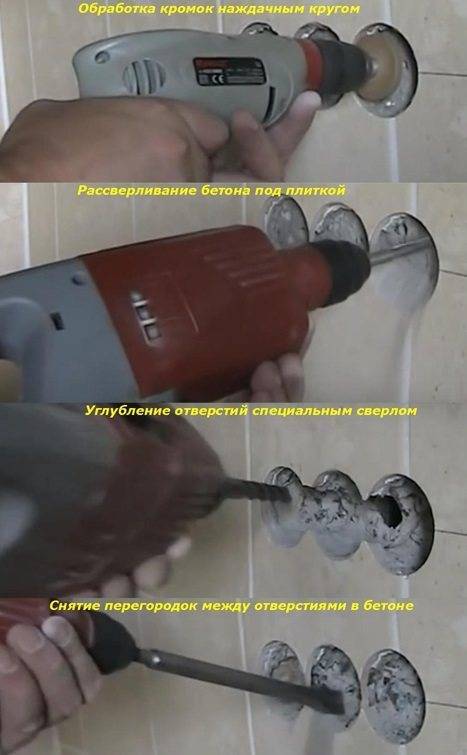

Просверливание отверстий под плиткой

4. Ввод кабеля в установочную коробку

Монтаж установочной коробки и розеток

Установка подрозетников в бетонную стену

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с буром, дрель или болгарка
• Зубило для выравнивания контуров отверстия
• Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

1. Отметьте точку на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
3. Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
5. Закрепите подрозетник при помощи гипсового раствора
6. Выровняйте стену
7. Снимите на 1,5 см обмотку с проводов
8. Закрепите провода в зажимах, спрячьте излишки
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

https://youtube.com/watch?v=Eprjyl2vueE

ПОСМОТРЕТЬ ВИДЕО

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.

Как установить розетку на фартук?

Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза. У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.

От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.

Как установить розетку на фартук?

Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза. У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.

От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.

Как сделать розетку на кухонном фартуке

На кухонном фартуке лучше устанавливать внутренние розетки, которые не будут выпирать над столешницей В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера помещения и приоритетов хозяйки.

Чтобы сделать внутреннюю розетку, необходимо еще до установки панели изготовить отверстие и замуровать в нем гильзу. После этого в ней закрепляется колодка с клеммами и контактами. Чтобы поставить внешнюю крышку в фартуке, изготавливается отверстие по форме клемм.

Стандарт монтажа накладных изделий заключается в предварительном креплении в стене кронштейна для фиксации корпуса. Для этого используется деревянный брусок, закрепляемый в нише. Для крепления розетки делается 3 отверстия — для вывода кабеля и саморезов.

Оптимальным вариантом является внутренняя установка. Так изделия не будут выступать над столешницей, а приборы и приспособления можно будет ставить впритык к стене.

Как вырезать отверстие под розетку на фартуке кухни

В МДФ делать дырки проще всего. Для этого используется острый нож, ручной или электрический лобзик. После выпиливания края нужно обработать любым герметизирующим веществом для их защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным резаком или струной после предварительного просверливания контура.

Пошаговый алгоритм подключения

Монтаж розеток на кухонную панель выполняется в следующей последовательности.

• Жилы кабеля зачищаются и пропаиваются оловом.
• Концы кабеля вставляются в монтажные коробки и контакты колодок. Проводится их затягивание. Качество контактов проверяется путем натягивания проводов.
• Закрепляется колодка. В стакане она фиксируется путем вкручивания болтов, регулирующих положение лапок. Чтобы убедиться, что колодка закреплена надежно, нужно несколько раз всунуть вилку в клеммы и вытащить ее.
• Закрепляется внешняя крышка. Помещение обесточивается, проводится подключения кабеля к сети.

1. Высверливание отверстий в плитке

Выбивание отверстий в плитке

Просверливание отверстий под плиткой

4. Ввод кабеля в установочную коробку

Монтаж установочной коробки и розеток

Установка подрозетников в бетонную стену

Высота розеток на фартуке для кухни

Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.

Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.

Укладка плитки

Это традиционное решение для кухни, одинаково подходящее и для современного, и для классического интерьера. Материалом чаще всего выступает керамика, поскольку она соединяет в себе водостойкость, устойчивость к температуре и гигиеничность. Однако встречаются и другие варианты: керамогранит, стекло, зеркало, иногда даже сталь. Установка плиточного или даже мозаичного кухонного фартука производится по одним и тем же принципам. Разницу составляет крепление на стене.

На фото – экран на кухне из керамической плитки.

Начинают работы с замера площади. Как правило, фартук занимает участок между верхней и нижней частью кухонного гарнитура, однако бывает так, что плиткой решают отделать всю или почти всю стену рабочей зоны.

Затем рассчитывают нужное количество материала. Объем зависит от площади и от способа кладки: диагональный метод, например, требует больше расходов.
Участок подготавливают: плитка не обладает гибкостью, поэтому, чтобы правильно ее уложить, необходима совершенно ровная поверхность. При этом старую отделку удаляют, а неровности, если они есть, выравнивают штукатурной смесью. Готовую стенку грунтуют соответствующим составом. На фото — подготовка стены
Чтобы в дальнейшем установить розетки в требуемом месте, необходимо проштробить канавки в стене и уложить кабель.
Поскольку любая плитка – и керамическая, и тем более керамогранитная, немало весит, поэтому по периметру будущего фартука на стене крепится деревянный брус или металлический профиль: плитка будет опираться на него и удерживаться, пока схватывается клей.

Рекомендуется, особенно при небольшом опыте, произвести разметку, отметив на стене горизонтальные, а порой и вертикальные линии. При сложном способе укладки сначала проводят монтаж «всухую»: размещают плитку в нужном порядке на какой-либо горизонтальной поверхности.
Клей для плитки подбирают согласно материалу – для керамики, для зеркала. Готовят небольшими порциями, поскольку раствор через 20–30 минут теряет свои свойства. Наносят клей слоем толщиной почти равным толщине плитки

Лучший инструмент – зубчатый шпатель.

Монтаж начинают на самом видимом участке: важно обеспечить максимальное количество целых плиток при укладке, а обрезанные использовать по краям кухонного фартука. Плитку прикладывают к стене, слегка вдавливают и фиксируют, проверяют на горизонтальность

Положение фрагмента можно изменить в течение 15 минут.

После укладки каждого ряда проверяют поверхность – она должна быть плоской.
Через сутки после окончания монтажа приступают к затирке. Обычно используют составы на базе эпоксидных смол: они устойчивы к влаге.
Для розеток и выключателей в плитке делают отверстия алмазными коронками. Закрепляют розетки после полного высыхания клея и затирки.

Виды розеток для кухни и их особенности

Электрические розетки кроме цветового разнообразия различаются по способу установки. Существуют следующие типы розеток:

1. Скрытые. Это наиболее распространённый вариант для кухни, который применяется при скрытой проводке, когда силовые кабели вмурованы в стены под штукатуркой. Преимущество таких розеток заключается в надёжности, долговечности и безопасности. Кроме того, они практически не выделяются на фоне стены, а при соответствующем подборе цвета сливаются с её поверхностью. Недостаток состоит в том, что для их установки в стенах необходимо выдалбливать отверстия.

2. Накладные. Эти устройства применяются при наружной проводке. Розетка устанавливается прямо на поверхность стены, без подготовительных процедур. Отличительные черты — быстрота монтажа и доступность при необходимости ремонта или замены. Недостаток — внешний вид, многим не нравится, что розетка выступает на поверхности стены.

3. Угловые. Специальный тип розеток, форма и конструкция которых позволяет устанавливать их в углах между стенами или между стеной и рабочим столом. Фактически является разновидностью накладного источника питания, поскольку для монтажа не требуется углубляться в стену. Как большинство современных розеток, угловые модели изготавливаются из прочной качественной пластмассы с высокими диэлектрическими показателями. Чаще всего используются в виде модулей с тремя-пятью штепсельными разъёмами.

4. Выдвижные. Это разновидность скрытой розетки, но в отличие от стационарного варианта выдвижная розетка монтируется не только в стене, но и в мебели — столах, шкафах и т. д. Устройство представляет собой блок из нескольких гнёзд, который при необходимости прячется в специальной полости. В зависимости от конструкции выдвижные розетки бывают горизонтальными и вертикальными. Специалисты отмечают их следующие преимущества:
   • не занимают полезную площадь и не видны в закрытом состоянии;
   • возможны различные варианты монтажа, включая установку в пол, что очень удобно для подключения некоторых приборов (например, пылесоса);
   • корпус снабжён различными по конфигурации гнёздами, они используются для подзарядки телефонов, планшетов и других гаджетов;
   • к выдвигающейся розетке можно подсоединять не только не только силовые, но и слаботочные кабели: телевизионную антенну, интернет, телефон и т. д.;

   • в закрытом (сложенном) состоянии к розетке нет доступа, что актуально в тех случаях, когда в доме проживают маленькие дети или животные.

Установка панелей из МДФ или ДСП

Монтаж такого рода материалов – самый простой, так как древесные материалы очень легко режутся, обрабатываются и держат крепеж. Стоит отметить, что в плане долговечности этот вариант – самый непрактичный. Увеличить срок его использования на кухне можно выбрав материал с акриловой пленкой – она лучше всего выдерживает действие влаги и пара.

Технология установки панельных материалов такого рода – одинакова.

1. Стену подготавливают аналогичным образом, но в этом случае обязательно применение грунтовки с антисептическим эффектом. Очень хорошо, если есть возможность прикрепить гидроизоляционный материал.
2. Плиты МДЫ или ДСП нарезают по размерам.
3. Правильно крепить материал можно и на саморезы, и на жидкие гвозди – это зависит от степени неровности стены.
4. Для розеток и выключателей в панелях заранее вырезают отверстия, на момент монтажа накладки снимают, а стаканы выдвигают на толщину панели. По окончании работы накладки закрепляют на место.

   На фото – фартук из МДФ на кухне.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Итак:

• Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
• Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

• Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
• На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
• Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
• Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Подготовка к установке

Согласно составленному плану выполняем разметку стен. Вымеряем и отмечаем строительным карандашом места креплений источников питания

При нанесении разметки обращаем внимание на рисунок будущего фартука. Розетки не должны его портить

Из инструмента для установки розеток понадобится:

• перфоратор;
• уровень;
• штроборез или болгарка;
• корончатое сверло;
• плоскогубцы;
• рулетка;
• индикаторная отвертка;
• мультиметр;
• карандаш.

Необходимые материалы:

• трехжильный кабель нужного сечения;
• подрозетники;
• распредкоробка;
• экспресс-клеммы;
• алебастр;
• кембрики;
• необходимое количество розеток по 16 А;
• дюбель-гвозди;
• саморезы.
