Как устроен механизм выключателя
Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.
В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.
В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.
В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.
Выбор автоматического выключателя
Выбор автомата осуществляется по следующим критериям:

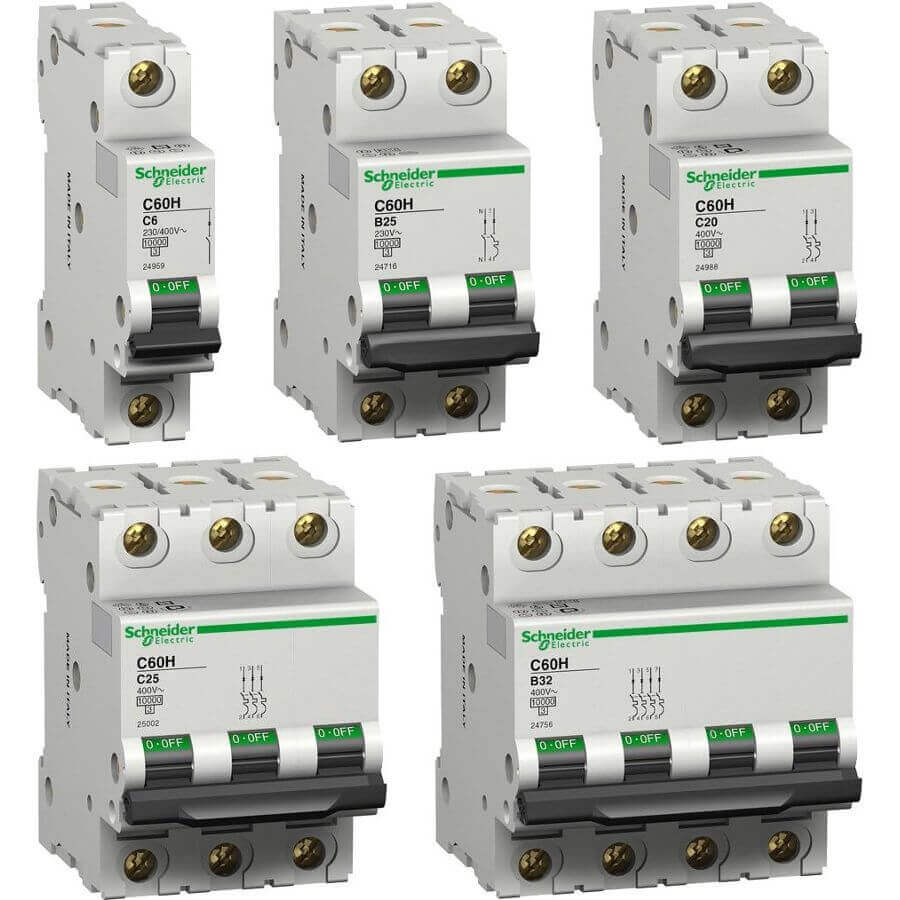

— По количеству полюсов: одно- и двухполюсные применяются для однофазной сети, трех- и четырехполюсные — в трехфазной сети.
— По номинальному напряжению: Номинальное напряжение автоматического выключателя должно быть больше либо равно номинальному напряжению защищаемой им цепи: Uном. АВ⩾ Uном. сети
— По номинальному току: Определить необходимый номинальный ток автоматического выключателя можно одним из следующих способов:
- Калькулятор мощности автоматического выключателя по номинальному току
- С помощью одной из следующих таблиц:
Подбор автоматического выключателя по мощности:
| Вид подключения | Однофазное | Однофазное вводный | Трехфазное треугольником | Трехфазное звездой | |
|---|---|---|---|---|---|
| Полюсность автомата | Однополюсный автомат | Двухполюсный автомат | Трехполюсный автомат | Четырехполюсный автомат | |
| Напряжение питания | 220 Вольт | 220 Вольт | 380 Вольт | 220 Вольт | |
| Автомат 1А | 0.2 кВт | 0.2 кВт | 1.1 кВт | 0.7 кВт | |
| Автомат 2А | 0.4 кВт | 0.4 кВт | 2.3 кВт | 1.3 кВт | |
| Автомат 3А | 0.7 кВт | 0.7 кВт | 3.4 кВт | 2.0 кВт | |
| Автомат 6А | 1.3 кВт | 1.3 кВт | 6.8 кВт | 4.0 кВт | |
| Автомат 10А | 2.2 кВт | 2.2 кВт | 11.4 кВт | 6.6 кВт | |
| Автомат 16А | 3.5 кВт | 3.5 кВт | 18.2 кВт | 10.6 кВт | |
| Автомат 20А | 4.4 кВт | 4.4 кВт | 22.8 кВт | 13.2 кВт | |
| Автомат 25А | 5.5 кВт | 5.5 кВт | 28.5 кВт | 16.5 кВт | |
| Автомат 32А | 7.0 кВт | 7.0 кВт | 36.5 кВт | 21.1 кВт | |
| Автомат 40А | 8.8 кВт | 8.8 кВт | 45.6 кВт | 26.4 кВт | |
| Автомат 50А | 11 кВт | 11 кВт | 57 кВт | 33 кВт | |
| Автомат 63А | 13.9 кВт | 13.9 кВт | 71.8 кВт | 41.6 кВт |
Подбор автоматического выключателя по сечению жил кабеля:
| Сечение кабеля, кв.мм | Номинальный ток автомата, А | Мощность 1-фазной нагрузки при 220В, кВт | Мощность 3-фазной нагрузки при 380В, кВт | |
|---|---|---|---|---|
| Медь | Алюминий | |||
| 1 | 2.5 | 6 | 1.3 | 3.2 |
| 1.5 | 2.5 | 10 | 2.2 | 5.3 |
| 1.5 | 2.5 | 16 | 3.5 | 8.4 |
| 2.5 | 4 | 20 | 4.4 | 10.5 |
| 4 | 6 | 25 | 5.5 | 13.2 |
| 6 | 10 | 32 | 7 | 16.8 |
| 10 | 16 | 40 | 8.8 | 21.1 |
| 10 | 16 | 50 | 11 | 26.3 |
| 16 | 25 | 63 | 13.9 | 33.2 |
— Выбираем характеристику срабатывания: зачастую характеристику срабатывания автоматического выключателя выбирают исходя из назначения защищаемой им сети (согласно таблице характеристик срабатывания выше) однако автомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

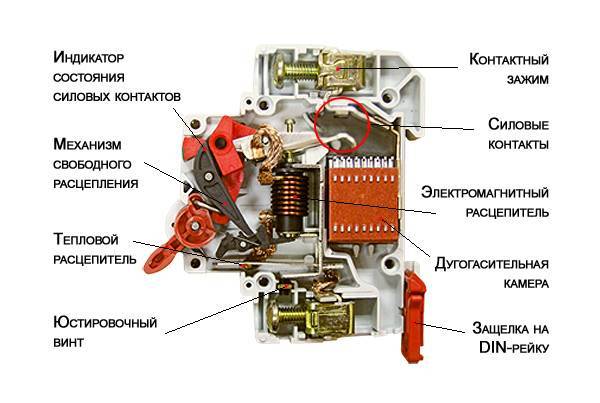

Устройство и принцип работы автоматического выключателя.

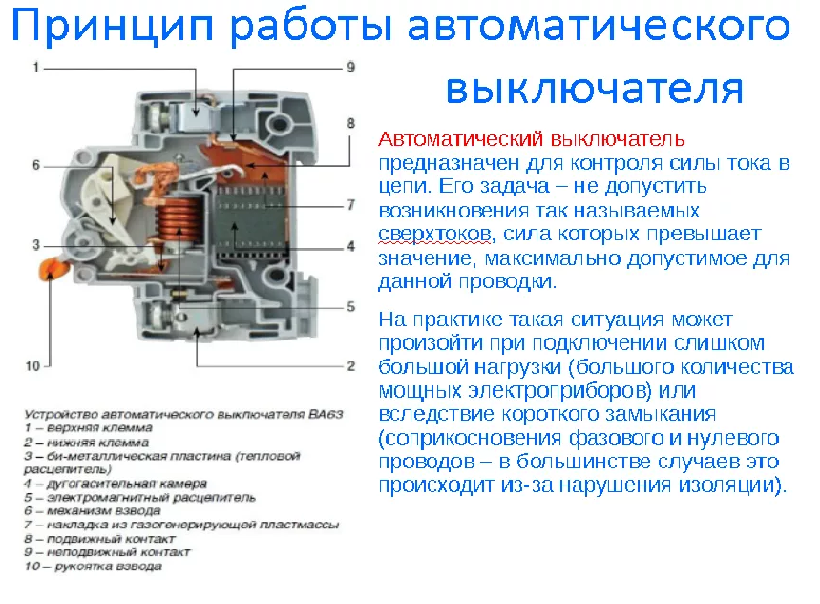

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.
Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:
Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.
Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.
Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Принцип действия
Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:
Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.
Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.
Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:
Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).
Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!
Рекомендуем также прочитать:
- Как работает реле напряжения
- Что такое воздушный автоматический выключатель
- Для чего нужен кулачковый переключатель
Выключатели ВН, ВНА, ВНР, ВНП, ВНПЗ, ВНРП, ВНМ, ВНТ
Выключатели нагрузки — это разновидность высоковольтных выключателей, коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены) и выключателем (масляным, вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при коротком замыкании. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.
Привод выключателей нагрузки может быть мускульным — непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения и соленоид дистанционного отключения.
Выключатели ВН, ВНА (автогазовые), ВНМ (автогазовые модернизированные)
Выключатель нагрузки общего назначения предназначен для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и шкафах комплектных трансформаторных подстанций (КТП) внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для системы с заземленной и изолированной нейтралью.
Условное обозначение выключателя ВН Х-Х-10/Х-Х хх З Х3:
ВН — выключатель нагрузки
; Х – исполнение: А – автогазовый; М – модернизированный; П – с пружинным приводом; Р – с ручным приводом Х — тип расположения привода: П — правое, Л — левое 10 — номинальное напряжение, кВ; Х — номинальный ток, А (400, 630); Х — номинальная периодическая составляющая сквозного тока, А (10, 20); х – наличие ножей заземления: з – с заземляющими ножами; 2з – с заземляющими ножами с двух сторон х – расположение заземляющих ножей (если только с одной стороны): п – заземляющие ножи расположены за предохранителями; в – заземляющие ножи расположены со стороны заземляющих контактов З — устройство для подачи команды на отключение при перегорании предохранителя; Х3 — климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.
Основная номенклатура выключателей ВНА
- ВНА-10/400-20ПА(Б)-1УХЛ3; ВНА-10/400-203ПА(Б)-1УХЛ3; ВНМ-10/400-20 УХЛ3
- ВНМ-10/630-31,5 УХЛ3
- ВНА П(Л)-10/630-20-У2; ВНА П(Л)-10/630-20 з У2; ВНА П(Л)-10/630-20 зп У2; ВНА П(Л)-10/630-20-3 зп У2
Выключатели нагрузки ручные ВНР, ВНРП
Основная номенклатура ВНР
- ВНР-10/400
- ВНРп-10/400 без предохранителя
- ВНРп-10/400 с предохранителем
- ВНР-10/630
- ВНРп-10/630 без предохранителя
- ВНРп-10/630 с предохранителем
Выключатели ВНП, ВНПЗ с пружинным приводом

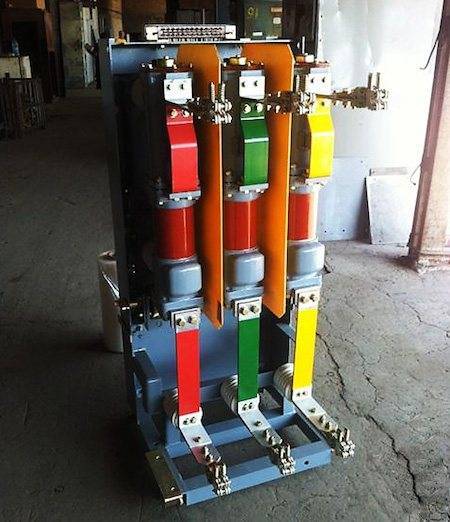

Выключатель ВНП-10/630-20 У3 состоит из рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части, шарнирно крепятся главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части — главные и дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к контактным ножам передается при помощи изоляционных тяг. Для отключения выключателя установлены две пружины: отключающая и демпфирующая, а для смягчения ударов при отключении установлен резиновый буфер.
Возможные модификации ВНП
- ВНП-10/630-20У3 ; ВНП-10/630-20зУ3
- ВНП-10/630-20зпУ3 ; ВНП-10/630-20зпЗУ3
- ВНП-10/630-20зУ3-С ; ВНП-10/630-20зУ3Т3
- ВНПзр-М1-10/630-20з — выключатель с расположением на задней стенке шкафа с пружинным приводом с ручным управлением, с правым расположением элементов управления, с заземляющими ножами снизу;
- ВНПзрл-М1-10/630-20з — с левым расположением элементов управления;
- ВНПзр-М1-10/630-20зп — с устройством для установки предохранителей с правым расположением элементов управления;
- ВНПзрл-М1-10/630-20зп — с левым расположением элементов управления.
Как устроен механизм выключателя
Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.
В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.
В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.
В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.
Положение контактов дугогашения при отключенной нагрузке характеризуется наличием видимой воздушной прослойки между ними и камерой, по принципу разъединителя обычного. В момент отключения появляется электрическая дуга, и все это сопровождается сильным излучением тепла, нагревающего полиамид стеклонаполненный. Последний образует газовыделение, гасящее дугу.
Что такое автомат
Автоматический выключатель – это тоже коммутационный прибор, но уже предназначенный для коммутации электрических цепей и их защиты. В нём есть два расцепителя – тепловой и электромагнитный. Тепловой отключает нагрузку при незначительных перегрузках, а электромагнитный – при коротких замыканиях на линии или подключенном оборудовании. Таким образом уменьшается риск возгорания и порчи кабельных линий.
В настоящее время на вводе в дома и квартиры устанавливаются именно автоматические выключатели. Они также бывают с различным числом полюсов. Если в автомат подключается три фазы и три провода соответственно – тогда говорят, что он трёхполюсный. А если на аппарате всего две клеммы для подключения проводников, то он однофазный или однополюсный.
В зависимости от конструкции и параметров расцепителей различают времятоковые характеристики – величина при которой произойдет автоматическое отключение защищаемой цепи. Обозначается буквами латинского алфавита. Например, маркировка C16 – значит, что это автоматический выключатель с номинальным током в 16А с времятоковой характеристикой C, что является основным отличием приборов с разным номинальным током.
Его изображение на схеме приведено ниже.
Типовую схему подключения приборов с разным количеством полюсов вы можете видеть на следующей схеме электрощита:
Заключительные рекомендации
После приобретения автомата до его подключения в работу важно проверить основные электрические характеристики аппаратурой электротехнической лаборатории. При этом создаются реальные условия аварии методами прогрузки от дополнительного источника напряжения и анализируется поведение защит, составляется протокол проверки с подписями ответственных работников, выдается заключение о пригодности
Это позволит исключить последствия небрежной транспортировки, нарушения режима хранения на складах и заводской брак, что важно для обеспечения дальнейшей надежной работы защит. Вводя в работу только что купленный и непроверенный автомат, вы не имеете никаких гарантий его надежности
Вводя в работу только что купленный и непроверенный автомат, вы не имеете никаких гарантий его надежности.
Для более полного закрепления материала статьи рекомендуем посмотреть два виодоролика.
Назначение и применение ВН
Стоимость силовых выключателей с приводами довольно велика. С учётом необходимых для управления выключателем трансформаторов тока и устройств релейной защиты стоимость современного распределительного устройства получается очень высокой. Если длительный ток установки невелик (400…600 А при напряжении 10 кВ), вместо выключателя с релейной защитой целесообразно использовать выключатель нагрузки и предохранители. Выключатель нагрузки представляет собой трёхполюсный коммутационный аппарат переменного тока для напряжения свыше 1000 В, рассчитанный на отключение рабочего тока (порядка номинального продолжительного) и снабжённый приводом для неавтоматического или автоматического управления. Выключатели нагрузки предназначены для включения отдельных участков электрической цепи высокого напряжения при токах нагрузки до нескольких сотен ампер и при отсутствии тока, для защиты электрических сетей от токов короткого замыкания. В этом последнем случае к раме выключателей последовательно присоединяются предохранители типа ПК или ПКТ напряжением 6-10 кВ. Выключатели нагрузки без предохранителей применяются в маломощных сетях, например сельских, в виде самостоятельного коммутационного аппарата. Выключатели нагрузки допускают коммутацию батарей конденсаторов мощностью до 400 кВА. Основные технические характеристики выключателя нагрузки на 6-10 кВ: Номинальное напряжение, кВ 6.10 Номинальный ток, А 400; 200 Предельный сквозной ток, кА: амплитудное значение 30 действующее значение 17,3 Десятисекундный ток термической стойкости, кА 6 Габаритные размеры, мм: длина 930 высота 400 ширина 608 Масса, кг 36 Тип привода ПР-17; ПРА-17 Выключатель нагрузки имеет ДУ небольшой мощности для отключения номинальных токов. В случае КЗ используется высоковольтный предохранитель. В выключателях нагрузки для гашения дуги применяются камеры с автогазовым, электромагнитным, элегазовым дутьевым и вакуумными элементами. При включении выключателя сначала замыкаются дугогасительные контакты, затем главные, при отключении — наоборот. В отключённом положении подвижный дугогасительный контакт образует видимый воздушный зазор с дугогасительной камерой. Выключатели нагрузки могут снабжаться стационарными заземляющими ножами с блокировкой от неправильного включения. Выключатели нагрузки получили широкое распространение в распределительных сетях 6-10 кВ для включения и отключения линий, трансформаторов в нормальном режиме работы, а также в схемах автоматического включения резерва. При операциях, проводимых оперативным персоналом вручную, значение тока, проходящего через аппарат, не должно превышать номинального тока аппарата. В соответствии с этим перед плановым отключением выключателя нагрузки необходимо проверять значение тока в отключаемой цепи. При отсутствии в цепи измерительного прибора максимально возможное значение тока в коммутируемой цепи должно определяться заранее и указываться в местной инструкции. При устранении аварийных ситуаций выключатели нагрузки используются для выделения (отключения) повреждённого участка сети. Операции выполняются действием автоматических устройств в периоды времени, когда с электроустановки снято напряжение, т.е. в так называемые «бестоковые» паузы (качество отделителя). В эксплуатации находятся выключатели нагрузки серий ВНР — с ручным приводом и ВПН — с пружинным приводом, а также выключатели нагрузки прежних серий ВН и их модификации: с заземляющими ножами (стационарными заземлителями), с предохранителями, соединяемыми последовательно с выключателем нагрузки, для отключения тока КЗ и т. д. Выключатели нагрузки не предназначены для отключения токов КЗ. Но в схемах с АВР допускается автоматическое включение выключателей нагрузки серий ВНП с подачей напряжения на электроустановку от резервного источника питания. Не рекомендуется применение выключателей нагрузки с ручным и полуавтоматическим приводами для подачи напряжения на линии, трансформаторы и шины, отключившиеся действием релейной защиты без осмотра, оборудования и устранения повреждения.
Баковые и маломасляные выключатели
Оба устройства представляют собой масляные типы высоковольтных выключателей. Деионизация дуговых промежутков в каждом из них осуществляется одними и теми же методами. Они отличаются друг от друга лишь количеством используемого масла, а также способами, с помощью которых контактная система изолируется от заземленного основания.
Баковые устройства в настоящее время сняты с производства, поскольку у них имелись серьезные недостатки. Уровень масла в баке требовалось постоянно контролировать. Оно использовалось в большом объеме, из-за чего замена масла отнимала много времени. Эти приборы относились к категории взрыво- и пожароопасных и не могли устанавливаться внутри помещений.
На смену им пришли маломасляные или горшковые выключатели, рассчитанные на все виды напряжений. Они могут устанавливаться в любые распределительные устройства, как закрытого, так и открытого типа. Масло в данном случае выступает прежде всего в качестве дугогасящей среды и лишь частично выполняет функции изоляции между разомкнутыми контактами.
Токоведущие части изолируются между собой с помощью фарфора и других твердых изолирующих материалов. Выключатели для внутренней установки оборудованы контактами, помещенными в стальной бачок или горшок. Эта конструктивная особенность дала название всему устройству. В зависимости от модели, приводы высоковольтных выключателей могут различаться между собой.
Приборы, рассчитанные на работу при напряжении 35 кВ, помещаются в фарфоровом корпусе. Наибольшее распространение получили подвесные устройства ВМГ-10 и ВМП-10 на 6-10 кВ. У них крепление корпуса осуществляется с помощью фарфоровых изоляторов к основанию, общему для всех полюсов. В свою очередь, каждый полюс оборудуется одним разрывом контактов и камерой для гашения дуги.
При работе с большими номинальными токами недостаточно одной пары контактов, которые одновременно являются рабочими и дугогасительными. Поэтому снаружи выключателя отдельно устанавливаются рабочие контакты, а внутри металлического бачка – дугогасительные.
Элегазовые высоковольтные выключатели
Элегазом называется смесь серы и фтора в определенной пропорции. В результате образуется инертный газ с плотностью выше чем у воздуха примерно в 5 раз и электрической прочностью в 2-3 раза больше воздушной.
Данный вид выключателей, используя элегаз, способен погасить дугу, ток которой примерно в 100 раз выше тока, отключаемого в обычном воздухе, в тех же самых условиях. Такая способность объясняется возможностями молекул улавливать электроны, находящиеся в дуговом столбе, с одновременным созданием относительно неподвижных отрицательных ионов. При потере электронов дуга становится неустойчивой и очень легко гаснет. Если элегаз подается под давлением, то электроны из дуги поглощаются еще быстрее.
Что представляет собой выключатель?
Термин «выключатель» — достаточно универсальный. В бытовом смысле он чаще всего соответствует небольшому устройству, размещаемому, как правило, на стенах жилых помещений и используемому в целях включения или отключения света. Выключатели бывают ручные, автоматические, а также те, которые реагируют на звук или движение.
Выключатель
Есть выключатели, предназначенные для монтажа на силовом оборудовании: они применяются в целях подачи тока или, наоборот, обесточивания того или иного участка инфраструктуры энергоснабжения.
Все типы выключателей функционируют схожим образом: во включенном положении они позволяют току передаваться от источника к питающемуся устройству (например, лампочке), в выключенном — прерывают подачу тока. Разомкнутый участок цепи при этом, как правило, не просматривается, поскольку корпус выключателя в основном непрозрачен.
Выключатели применяются в тех случаях, когда начало и прекращение подачи тока на то или иное устройство осуществляется в достаточной мере часто, и потому в том или ином положении — включенном или выключенном — рассматриваемое приспособление обычно находится не слишком долго.
Разновидности высоковольтных выключателей нагрузки
Автогазовые:
BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.
- ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
- BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.
Вакуумные:
- ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
- BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
- BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.
Устройства разъединители:
- РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
- РЛНД — выполняют те же функции, но допустимы для установки вне помещения.
