Выключатели света с регулировкой яркости света

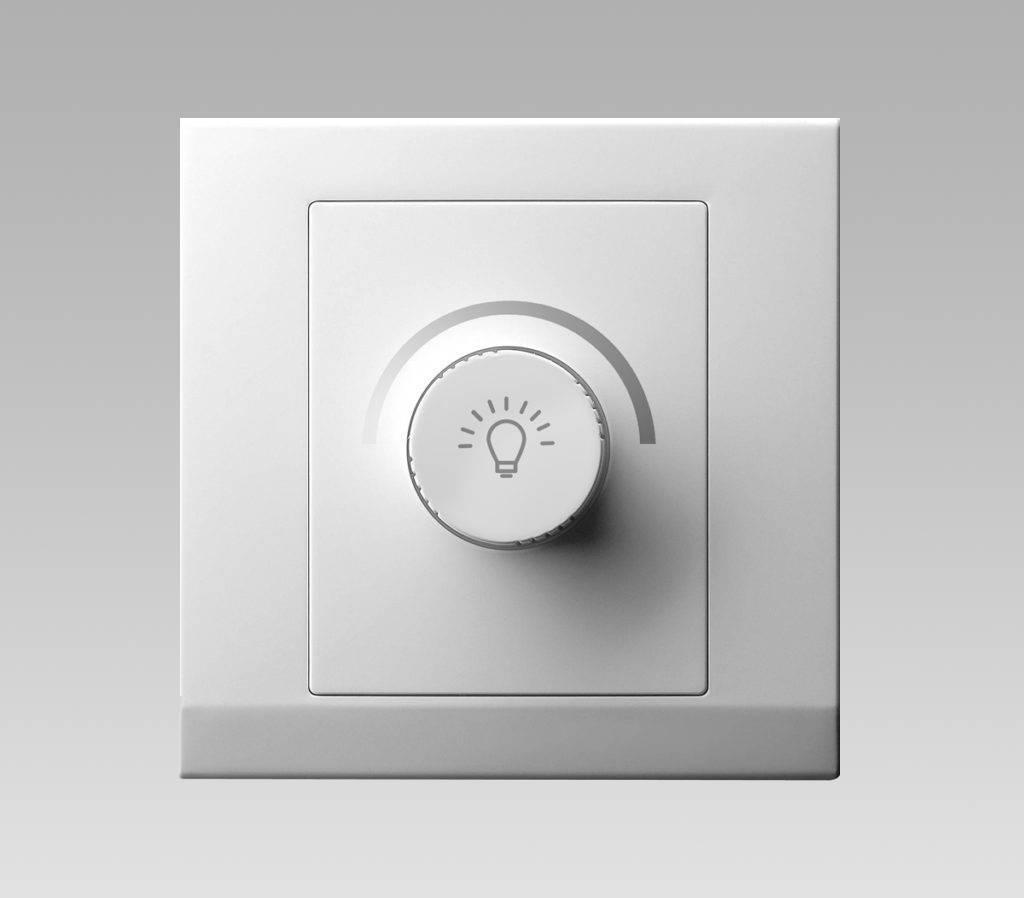

Лучшие поворотные диммеры

Такие модели имеют простую конструкцию, отличаются удобством управления и долгим сроком службы. Они способны запоминать настройки и предназначены для плавной регулировки яркости источника света.

Werkel WL01-DM600-LED

5

★★★★★оценка редакции

100%
покупателей рекомендуют этот товар

Корпус модели выполнен из высококачественного поликарбоната. Он устойчив к механическим повреждениям и обладает высокой термической стабильностью. Прибор соединяется с цепью по схеме проходного выключателя и не требует переустройства проводки.

Максимальная мощность — 600 Вт. Контурная светодиодная подсветка передает информацию о текущем режиме работы устройства и позволяет легко найти его в темноте. Автоматическое снижение интенсивности при высоком уровне освещенности гарантирует экономичный расход энергии.

Достоинства:

стильный и крепкий корпус;
безопасность использования;
простое подключение;
индикация напряжения в сети;
заявленный срок службы — 10 лет.

Недостатки:

высокая цена.

Werkel WL01-DM600-LED отлично впишется в любой современный интерьер. Верный выбор для контроля яркости ламп накаливания или галогенок.

Schneider Electric Blanca BLNSS040011

4.9

★★★★★оценка редакции

94%
покупателей рекомендуют этот товар

Модель обладает памятью уровня освещенности, что облегчает настройку после внезапного отключения электроэнергии. Рамка имеет прорези для винтов и позволяет быстро установить диммер.

Корпус изготовлен из термопласта, не боится больших температур и износа. Защитное покрытие поверхности предохраняет прибор от механических повреждений. Для исключения риска прокручивания предусмотрен жесткий упор. Максимальная мощность диммера составляет 400 Вт.

Достоинства:

прочный корпус;
простая установка;
долгий срок службы;
запоминание настроек;
хороший запас мощности.

Недостатки:

медленно проворачивается.

Schneider Electric Blanca способен регулировать яркость галогенных или светодиодных ламп.

TDM Electric Ладога SQ1801-0109

4.8

★★★★★оценка редакции

92%
покупателей рекомендуют этот товар

Корпус диммера изготовлен из самозатухающего ABS-пластика. Это обеспечивает ему высокую прочность, устойчивость к воспламенению и большой термической нагрузке, воздействию солнечных лучей.

Максимальная мощность устройства составляет 600 Вт, сила тока — 2,5 А. Подпружиненный шток гарантирует надежность при сильном скручивании. Открытый тип монтажа упрощает самостоятельную установку. Прибор может иметь как горизонтальную, так и вертикальную ориентацию.

Достоинства:

надежный и термостойкий корпус;
быстрая установка;
долговечный регулятор;
доступная цена.

Недостатки:

крупные габариты.

TDM Ладога SQ1801-0109 предназначен для управления сетями освещения в жилых и неотапливаемых помещениях.

ABB Cosmo 619-010200-192

4.6

★★★★★оценка редакции

84%
покупателей рекомендуют этот товар

Все элементы корпуса модели выполнены из ABS-пластика, что обеспечивает их устойчивость к механическим повреждениям и износу. Поверхность лицевой панели обладает полуматовым покрытием, создающим дополнительный уровень защиты от появления царапин и загрязнения.

Максимальная мощность составляет 800 Вт, номинальная частота укладывается в диапазон 50-60 Гц. Термостойкая рамка имеет отверстия для крепежных элементов. Специальный рисунок-указатель на панели исключает вероятность неправильного монтажа.

Достоинства:

очень большой запас мощности;
крепкий корпус не боится перегрева;
удобная установка;
индикация напряжения в сети;
низкая цена.

Недостатки:

отсутствие защиты от перегрузки.

ABB Cosmo подойдет для контроля галогенных источников света и ламп накаливания в доме или офисе.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

стандартные цоколи E, G, MR;
возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Известные производители светорегуляторов

В числе знаменитых брендов стоит выделить:

Schneider Electric (Франция). Устройства этой компании выгодно соединяют в себе эксклюзивный дизайн и отличное качество сборки.
Teco (Чехия). Диммеры этого бренда предлагают оценить надежность, продолжительную и безотказную службу по приемлемой цене.
Jung (Германия). Светорегуляторы отличаются оригинальным дизайном, функциональностью и выдающимися рабочими параметрами.
Legrand (Франция). Компания делает акцент на выпуске высокотехнологичных моделей нового поколения, широко применяемых в системах «умный дом».
Gira (Германия). Диммеры этого бренда отличаются длительным сроком службы, сдержанным дизайном и надежностью.

Отличие диммеров с сигналом управления 0-10В от 1-10В

Светояр
Полезно знать
Отличие диммеров с сигналом управления 0-10В от 1-10В

Для диммирования (регулировка светового потока) светодиодных лент и светильников часто используются системы управления светом, работающие по стандартам 0-10 В и 1-10 В. Схема подключения светодиодной ленты представлена на рис 1.

Рис 1. Схема подключения светодиодной ленты через диммер (LED Dimmer SR-2001) компании Arlight.

Иногда при организации систем управления светом возникают вопросы в различии стандартов диммирования 0-10 В и 1-10 В. Стандарты очень похожи, при изменении напряжения сигнала, предполагается изменение светового потока. Если значение 10 В, то световой поток максимальный, если значение 1 (0) В, то световой поток минимален. Порой кажется, что эти стандарты одинаковы, но это не совсем так.

Разберемся в различии этих стандартов:

Стандарт 0-10В регламентируется ANSI E1.3, разработан Американским национальным институтом стандартов (American National Standards Institute). Стандарт предполагает активный регулятор и пассивный диммер, отвечающий на сигналы регулятора, схема представлена на рис. 2. Регулятор играет роль активного источника, задающего напряжение в зависимости от поворота движка, для работы такого регулятора к нему всегда подается питающее напряжение. Диммер пассивный, он реагирует изменением светового потока на изменения напряжения, создаваемые регулятором.

При значении сигнала 10В система выдает 100% яркости. При 0В – 0% яркости, полное гашение.

Рис. 2. Схема подключения по стандарту 0-10В.

Стандарт 1-10В регламентируется IEC 60929, стандарт разработан Международной электротехнической комиссией (МЭК; англ. International Electrotechnical Commission). Регулятор пассивный, выполняет роль потребителя (это резистивный элемент, потенциометр), диммер является активным, он создает электрическое напряжение в системе управления.

При значении сигнала 10В система выдает 100% яркости. При 1В или ниже – минимальная яркость, уровень яркости зависит от производителя, для полного гашения необходимо разрывать цепь питания 220В., поэтому такие регуляторы часто снабжают выключателем, который при повороте движка на минимальное значение разрывает цепь питания. Принципиальная схема подключения представлена на рис. 3.

Рис. 3. Схема подключения по стандарту 1-10В.

Заключение

Покупателю совершенно не нужно знать кто источник, а кто потребитель, кто пассивный, а кто активный

Важно понять, что не все диммеры и регуляторы совместимы друг с другом

— Диммеры 1-10В могут работать с любыми регуляторами как с 1-10В, так и с 0-10В, но с регулятором 0-10В может потребоваться дополнительный выключатель.

— Диммеры 0-10В могут работать только с активным регулятором 0-10В. На рисунке 4 (а,б,в) представлены рабочие схемы подключения,

на рисунке 4 (г) представлена нерабочая схема подключения.

Рис. 4. Схемы подключения диммеров и регуляторов.

а. Регулятор 0-10В, диммер 0-10В. б. Регулятор 0-10В, диммер 1-10В.

в. Регулятор 1-10В, диммер 1-10В. г. Регулятор 1-10В, диммер 0-10В.

Особенности устройства диммера и схемы его подключения

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

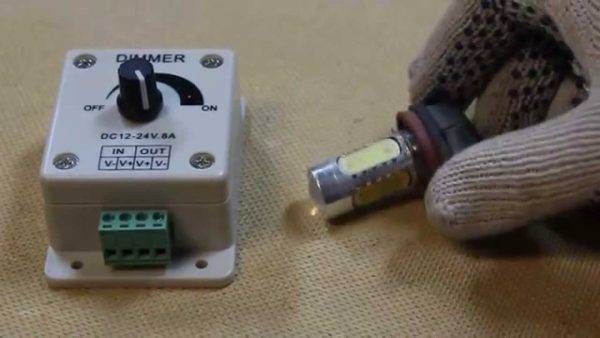

Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.

Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.

Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

Работа по таймеру.
Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
Возможность голосового управления системой.
Стандартно команды отдаются с пульта дистанционного управления.
