Как подключить выключатель с подсветкой: схема и устройство

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Фото подключения трехклавишного выключателя

• Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

• Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

• Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео

• Инструкция, как перенести розетку в другое место: подробная пошаговая инструкция как переносится и маскируется розетка (135 фото и видео)

• Как выбрать автоматический выключатель для дома и квартиры: советы по выбору и расчет параметров автомата по току. Какой автомат лучше — обзор ведущих производителей (175 фото + видео)

• Как проверить напряжение в розетке мультиметром: пошаговое описание как измерить основные параметры тока в сети (120 фото + видео)

1+

Как подключить выключатель с подсветкой

Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

• отключить групповой (вводной) выключатель;
• шину питания автоматов временно соединить с проводником РЕ (если имеется);
• проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

Например:

1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.

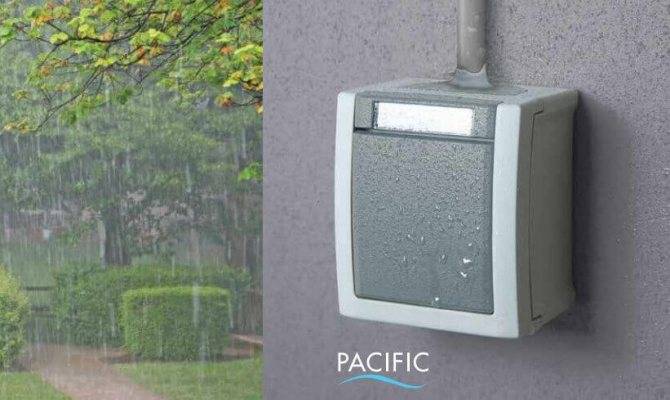

3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Читать также: Сверло по бетону для ударной дрели

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

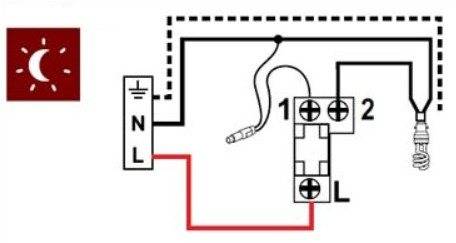

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Читать также: Как зарядить аккумулятор автомобиля зарядным устройством электроника

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Виды выключателей

• Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
• В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
• Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.

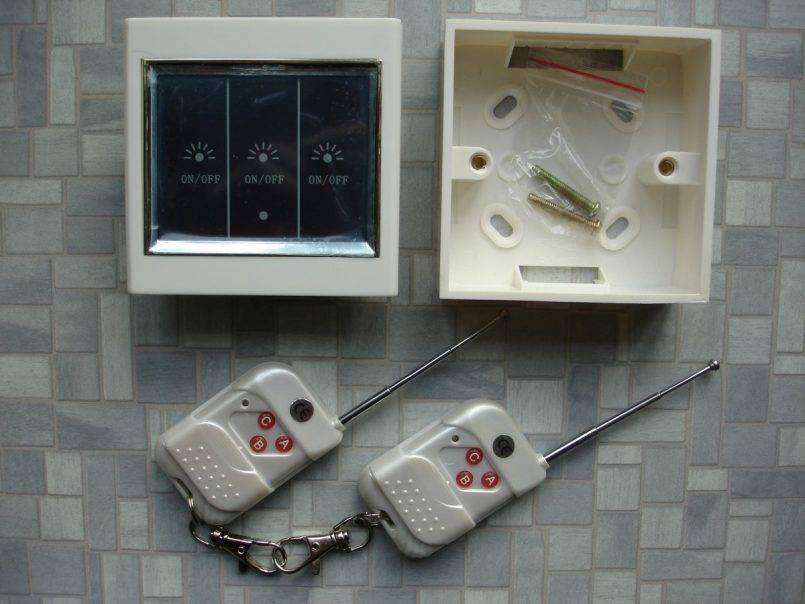

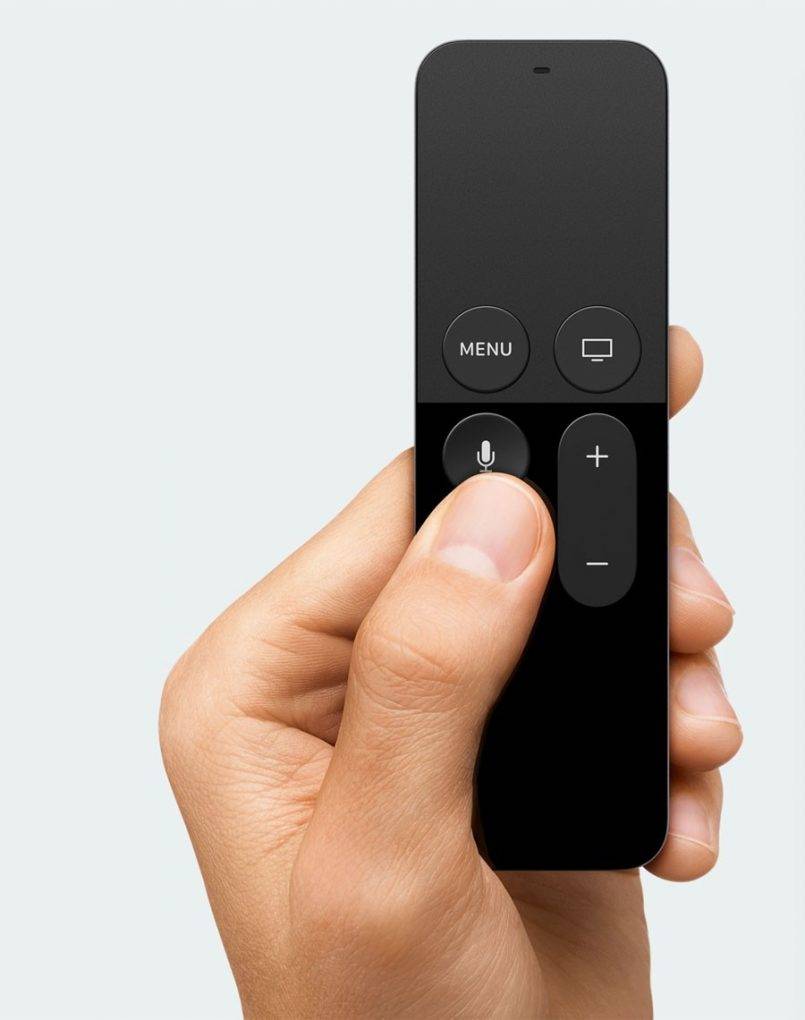

• Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Разнообразные схемы подключения подсветки в устройствах

Как уже указывалось, в выключателях могут применяться светодиодные или неоновые лампы. Схемы их подключения также отличаются. Эти моменты необходимо учитывать при покупке готовых приборов в магазинах и при изготовлении их своими руками. Никаких особых сложностей эти схемы не содержат. Для человека, даже отдаленно знакомого с электротехникой, они будут простыми и понятными.

Тем не менее, некоторые нюансы необходимо знать и учитывать, потому что от них может зависеть работоспособность устройства. Особенно это касается мощности и номинала применяемых резисторов. Номинальное сопротивление рассчитывается по формуле:

R= (Uc—Un)I{\displaystyle \Delta ABC}

• где (Uc-Un) – разница между напряжением сети и значением падения напряжения при загорании лампочки,
• I – сила тока в лампочке.

Если данные о светодиоде или неонке отсутствуют, то в расчет можно взять средние показатели: падение напряжения на светодиоде — 2 В, минимальный ток свечения – 2 мА, у неоновой лампочки соответственно – 70В и 0,1 мА.

Однако пользоваться этими формулами и значениями станет только опытный электронщик, которому эти данные известны уже давно. А для простого пользователя достаточно знать:

• для неоновой подсветки берется резистор мощностью более 0,25 Вт, сопротивлением от 0,5 до 1 МОм;
• для светодиодной индикации при подключении через сопротивление — резистор более 1 Вт и 100-150 кОм;
• при подключении светодиода с использованием конденсатора – более 0,25 Вт и 100-500 ОМ.

Теперь каждую схему нужно рассмотреть более подробно.

Светодиодная подсветка через сопротивление

Использование светодиодных устройств встречается наиболее часто. Это объясняется доступностью составляющих элементов. Но следует помнить о недостатках такой схемы, указанных выше. Здесь, обязательным условием является установка шунтирующего диода VD1, защищающего световой элемент VD2 от действия обратного напряжения.

Простая схема подключения выключателя с подсветкой на светодиоде и резисторе

Элемент R1 имеет мощность 1 или более Вт, а сопротивление в пределах 100-150 кОм. При таком подключении расход электроэнергии составляет примерно 1 кВт в месяц.

Светодиодная подсветка с использованием конденсатора

Конденсатор С1 играет роль токоограничителя, а функция резистора R1 сводится к ограничению тока заряда конденсатора. Данная схема сложнее предыдущей, но КПД подсветки возрастает, а сопротивление резистора снижается в 1000 раз. Потребление электроэнергии также заметно снижается.

Простая схема подключения выключателя с подсветкой на светодиоде и конденсаторе

Мощность R1 должна составлять не менее 0,25 Вт, а емкость конденсатора – 1 мкФ. К сожалению, недостатки, присущие предыдущей схеме сохраняются и при таком подключении.

Подсветка выключателя через неоновую лампочку

Данный вариант в настоящее время встречается редко. Применяемая схема предельно проста и сводится к параллельному подключению к контактам выключателя резистора, последовательно соединенного с неоновой лампой. Такой способ не имеет недостатков, как при использовании светодиодов.

Простая схема подключения цепи выключателя с подсветкой из неоновой лампочки

Как заменить одноклавишный выключатель на двухклавишный?

Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:

1. Отключить электропитание.
2. Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
3. Включить электропитание. Найти фазный провод и промаркировать его.
4. Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
5. Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
6. Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
7. Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
8. Проверить правильность работы и установить декоративные элементы.

Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.

Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Обзор серий

Розетки и выключатели VIKO часто встречаются в домах и офисах, они заслужили популярность в первую очередь из-за демократичной цены. Модельный ряд состоит из 12 серий, 5 из них для внутренней установки, 4 из линейки ARTSTYLE и 2 для наружной (накладные).

• Carmen.
• Karre.
• Meridian.
• Linnera.
• Rollina.
• ARTLINE (Novella, Novella S, Karre Cities, Karre Style).

Для скрытого монтажа

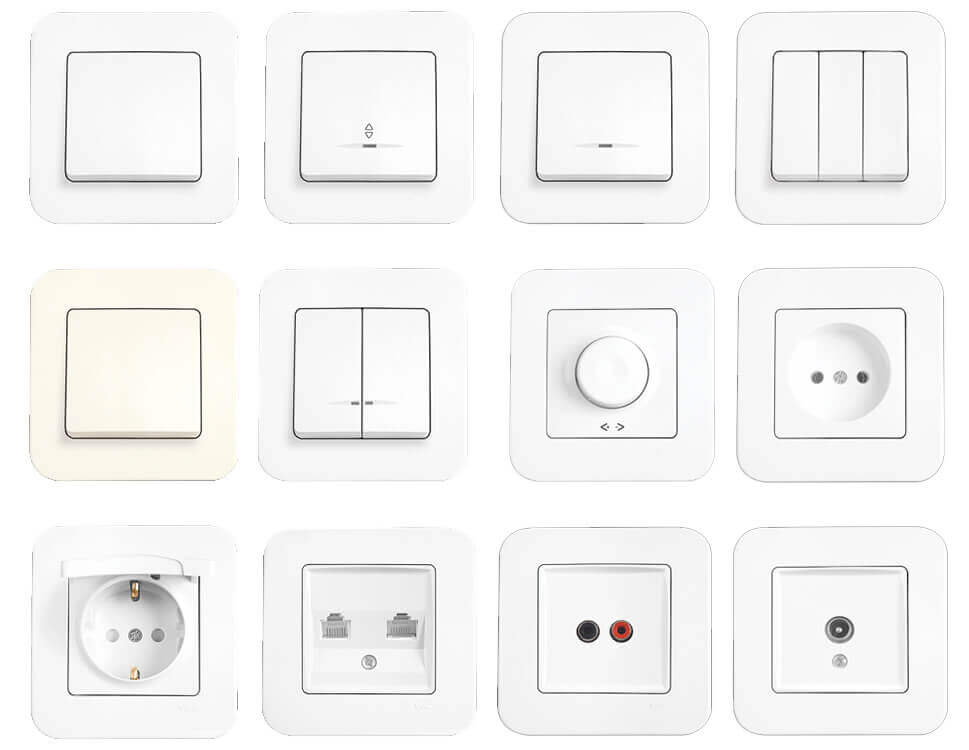

Серия Carmen – узнаётся по скруглённым углам тиснением на рамке. Довольно мягкие формы не бросаются в глаза поэтому хорошо подходят для большинства интерьеров. Розетки и выключатели Carmen бывают двух цветов – белого и кремового.

• одноклавишные, двухклавишные и трёхклавишные;
• проходные и перекрестные;
• Звонковые, для управления жалюзи и пр.;
• с подсветкой и без неё.

Окошко подсветки на моделях из этой серии разделено на три сегмента, закрытых красным прозрачным пластиком, расположено по середине клавиши или по центру в разрезе двойных выключателей. Для отелей производитель предлагает карточные выключатели. Также есть диммеры с поворотной рукоятью, со срезом фазы как по заднему, так и по переднему фронту.

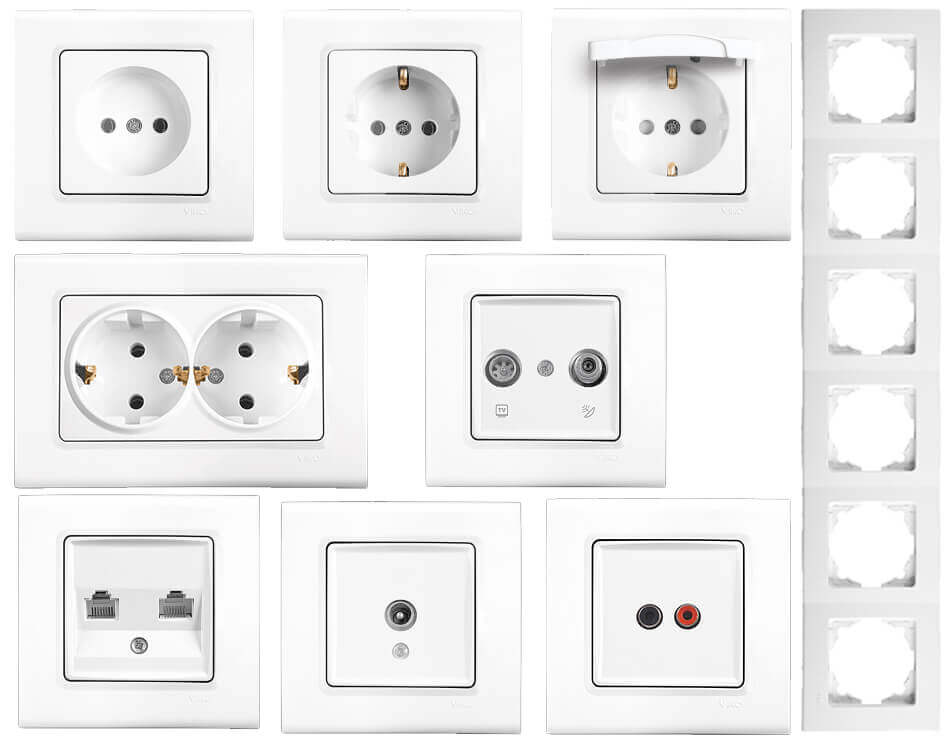

Розетки Viko Carmen бывают одинарные и двойные, для установки в один подрозетник, есть экземпляры как с заземлением, так и без него. На них могут быть защитные шторки. Рамки в свою очередь могут объединять в себе до 5 постов.

Кроме обычных розеток на 220В в линейке Viko Carmen есть:

• телефонные (RJ-11);
• компьютерные (Ethernet rj-49);
• телевизионные;
• с аудио-портом и пр.;

Примерно такой же ассортимент изделий во всех сериях VIKO, поэтому далее мы не будем перечислять каждую позицию.

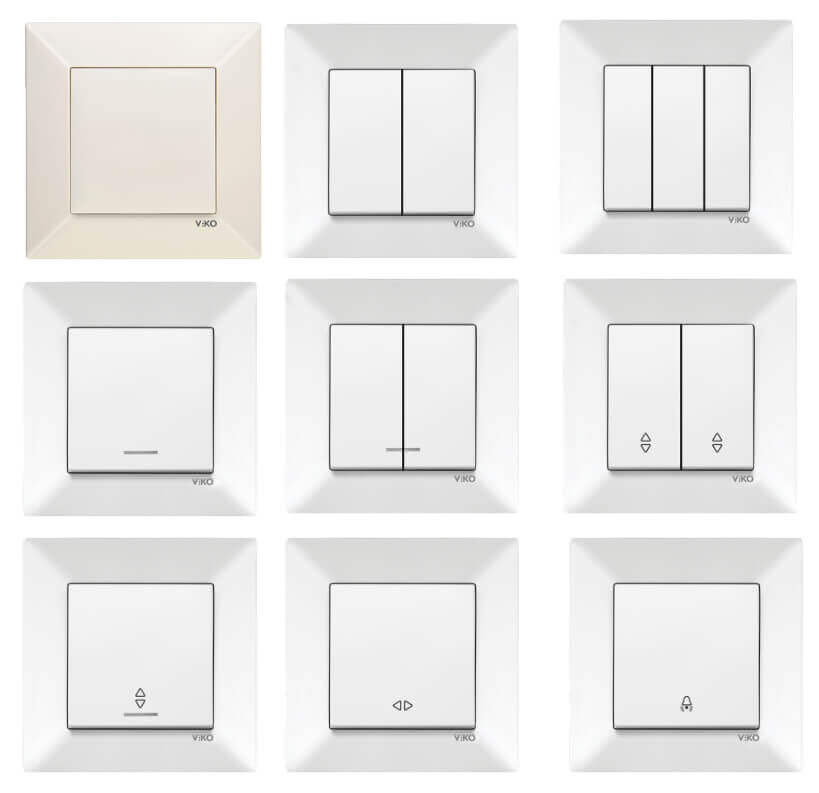

Отличительные особенности Karre — прямые линии и острые углы, у неё довольно сдержанный внешний вид. Расцветок представлено 3 варианта:

• белый;
• кремовый;
• с детскими рисунками (KIDS), с принтами героев мультфильма «Маша и Медведь»;

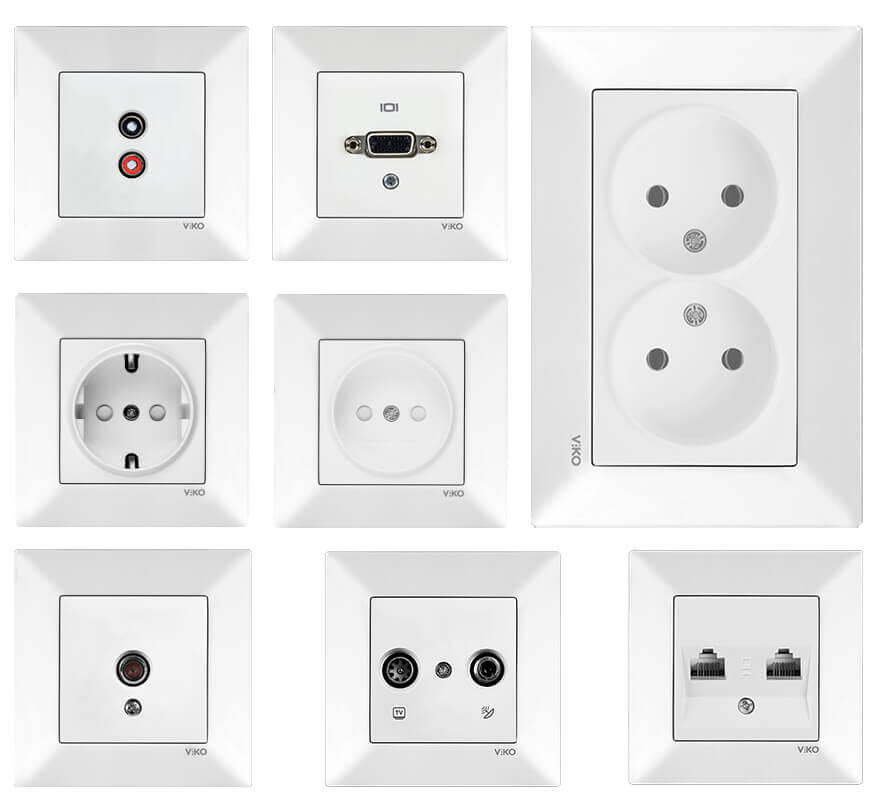

Ассортимент выключателей такой же, как и в предыдущей серии, а вот в розетках здесь представлено две интересных позиции:

В серии VIKO Karre есть и диммеры, термостаты с дисплеем и аналоговые и другие электротовары.

Очертания форм продукции Meridian напоминают линейку Valena Life розеток и выключателей Legrand, углы огранены линиями и напоминают основание пирамиды. Рамки и механизмы бывают двух цветов – белого и кремового. Подсветка выполняется в виде горизонтальной черты в нижней части клавиши, расположение которой аналогично и на одноклавишной и на двухклавишной модели.

Ассортимент розеток Meridian вы видите ниже.

VIKO Linnera – это еще один ряд моделей с плоским и сдержанным дизайном с квадратной рамкой, а клавиши и накладки механизмов скруглены по углам. Окошко подсветки отличается от предыдущих серий тем, что оно миниатюрное и находится в декоративном углублении. Цветовых решения также два – белый и кремовый.

Виды розеток аналогичны предыдущей серии, но в Linnera нет встраиваемого USB-зарядного, как и во всех следующих сериях. Еще одна особенность этой линейки – есть рамка на 6 постов.

VIKO Rollina в целом повторяет Linnera, но отличаются рамки – здесь наружные углы закруглённые.

Особенность семейства Artline заключается в более ярких дизайнерских решениях. Они современно и стильно выглядят. К Viko Artline относится 4 группы продукции:

Novella и Novella S – внешне похожа на серию Linnera. А именно прямыми линиями и острыми углами. Встречаются в 5 основных цветах:

Расцветки «под дерево» впишутся на стенах уютного деревянного дома, а дымчатый и серебро – будут идеальным решением для офиса в стиле «хай-тек». В группу Novella S входят сенсорные выключатели и диммеры.

Karre Cities и Karre Style отличаются от стандартной серии Karre только тем, что на рамках и механизмах нанесены рисунки в виде городских пейзажей или узоров из растений.

Накладные модели

Для наружной электропроводки встраиваемые модели не подходят, для этого есть накладные электроустановочные изделия. У компании VIKO в таком формате выполнены 3 серии:

Стоит отметить, что в некоторых встраиваемых сериях в аксессуарах есть короба для накладной установки.

VERA – подходит для наружной проводки в деревянном доме, корпуса продукции выполняются в 4 цветах:

В этой линейке есть все те же приборы что и в приведенных выше, интересным является комбинированные блоки из розетки и выключателя.

Продукция под названием «Palmiya» и «Pacifica» имеет класс пылевлагозащиты IP54, соответственно разъёмы закрываются защитными шторками. Они подойдут для установки в гаражах, мастерских и на улице. Их корпуса выполнены в серых тонах и явно не впишутся в интерьер жилого помещения.

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

Выключаем рубильник и обесточиваем помещение.
Поддеваем защёлки клавиш выключателя и снимаем их.
Осторожно демонтируем рамку устройства.
Выкручиваем крепёжные болты.
Вытаскиваем устройство из монтажной коробки.
Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.
Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

Отсоединяем провода.
После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
Разделяем выключатель на две части и находим резистор со светодиодом.
Разобрав выключатель, получаем доступ к деталям подсветки

Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.
Заново собираем выключатель.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.
