Высота трубы дымохода над крышей: требования, параметры и рекомендации

Как рассчитать высоту конька двухскатной крыши

Расчет высоты конька двускатной крыши производится двумя способами: схематическим и математическим. Точность получаемых результатов у них примерно одинакова, так как в их основе лежат аналогичные принципы тригонометрии.

Оба метода предполагают, что высота конька определяется по известным углам скатов и длине пролета крыши.

Математический расчет осуществляется с помощью формулы c = a × tan b, где:

C – это длина конька;
a – это половина длины пролета;
b – это угол наклона крыши.

Использование данной формулы обуславливается тем, что конструкция двухскатной крыши представляет собой равнобедренный треугольник, который разделяется своей высотой на два прямоугольных.

Схематический расчет предполагает построение треугольника с формой аналогичной форме крыши в строго выдерживаемом масштабе. Самый удобный масштаб для чертежей – это 1:100, где 1 сантиметру в графическом выражении соответствует 1 метр реальных показателей.

Сначала нужно провести линию пролета крыши, которая будет основанием треугольника. Затем находится ее середина, из нее проводится ось симметрии. С помощью транспортира от концов этой линии откладывается установленный угол ската. В соответствии с отмеченным углом нужно провести линию. Точка, в которой она будет пересекаться с осью симметрии, станет ориентировочным местом расположения конька.

ОБРАТИТЕ ВНИМАНИЕ!

К полученным показателям добавляется толщины коньковой доски и других доборных элементов, устанавливаемых в верхней части конструкции.

Расстояние от основания до точки пересечения оси симметрии с линией ската измеряется и преобразуется в соответствии с масштабированием в реальную высоту конька.

Несмотря на возможные погрешности, связанные с неточностью выполненных чертежей, графический метод позволяет получить хорошие результаты.

Расчет высоты конька

Как высота дымохода влияет на тягу

Высота дымохода — это тот параметр, который во многом определяет силу тяги.

Существует формула, согласно которой, разница давлений напрямую зависит от атмосферного давления, разницы температур снаружи и внутри, а также — от высоты самого дымохода.

Чем больше разница температур, тем больше тяга, чем больше атмосферное давление и высота дымохода — тем больше тяга.

На атмосферное давление владелец дымохода повлиять никак не может, как и на температуру на улице. Температура внутри зависит от источника тепла. Она редко превышает 1000°С.

Параметром, который можно корректировать остается высота дымохода. В трубе определенной высоты создается необходимая разница давлений, которая позволяет холодному воздуху вытеснять теплый наверх.

В короткой трубе воздух, проникающий внутрь извне, будет наоборот способствовать поступлению дыма в помещение. В слишком длинной трубе градиент давлений не будет достаточным для хорошей тяги.

В трубе создается два воздушных потока, один стремится внутрь, другой — наружу. Дым в дымоходе образует завихрения, которые не должны мешать воздушному потоку. Чтобы тяга была максимальной, труба должна иметь определенный диаметр. Диаметр внутреннего сечения играет важную роль в обеспечении пассивной тяги.

Минимальная высота дымохода

Данный параметр зависит от следующих показателей:

в какой области крыши находится выход трубы по отношению к коньку;
какой угол наклона имеет скат крыши;
есть ли рядом с трубой деревья или высокие сооружения;
насколько сильны ветры в местности;
каковы средние годовые показатели высоты снежного покрова.

Если дистанция между коньком и дымоходной трубой составляет меньше одного метра, рекомендуемая минимальная высота — около 50 см. При подобном расположении получается серьезная экономия материалов, которые нужны для установки дымоотвода.

Помимо прочего, зимой в этой зоне будет копиться меньше снега. Это обезопасит от протечек, когда наступит весна и снег станет таять.

Что такое конек?

Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.

ОБРАТИТЕ ВНИМАНИЕ!

Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.

Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки. При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается

При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.

Конек кровли

Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.

Значение параметров дымовой трубы

Причинами для того, чтобы правильно произвести расчет дымоотхода являются:

Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом. При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.

В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:

Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
Максимальная же высота равняется шести метрам.

Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:

Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.

«А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
« » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
« » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
«Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
«V» — количество газа, который выводится при эксплуатации отопительного оборудования.
«Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.

Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой

Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь

Но важно не только то, что снаружи, но и то, что скрыто внутри

Прежде, чем планировать устройство дымохода необходимо определить:

Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.

Рекомендуем ознакомиться: Что из себя представляет армированные полипропиленовые трубы?

Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.

Как влияет сечение дымохода на его высоту?

Дымоход круглого сечения

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Общие требования

Вне зависимости от типа котла и архитектурных отличий крыши ко всем дымовым трубам выдвигаются общие требования.

Минимальная длина трубы и ее диаметр

Указываются производителями в инструкции по пользованию котлов. Для каждого агрегата требования индивидуальные и зависят от вида топлива и мощности. Эти требования следует обязательно выполнять. Делать трубу короче категорически запрещается, эксплуатация таких котлов опасна для жизни и не разрешается.

Делать слишком короткую трубу нельзя, это весьма опасно

Увеличенная высоты трубы не ухудшает безопасность пользования отопительными котлами, но существенно снижает их эффективность, КПД может уменьшаться на 20–30%.

Из-за слишком высокой трубы снижается КПД котла

Это очень много, застройщики должны иметь в виду такую зависимость во время выбора конкретного места расположения котла в помещениях дома и его трубы на крыше. Высокая стоимость энергоносителей заставляет принимать все меры по их экономии

Кроме того, чем меньше требуется топлива, тем меньше вред окружающей среде, многие развитые страны уделяют большое внимание этой проблеме

Высота трубы над коньком скатной кровли

Здесь нормативные документы указывают зависимость высоты трубы от расстояния до конька. Если расстояние от точки выхода трубы на крыше до конька по прямой линии не превышает 1,5 м, то она должна быть выше конька на 0,5 м. Если труба на крыше на удалении от конька в пределах 1,5–3,0 м, то ее верхняя часть может располагаться в одной горизонтальной плоскости с линией конька. Намного сложнее расчет высоты дымохода при удалении от конька на величину более 3 м. В этих случаях необходимо делать индивидуальные расчеты, конкретные советы будут даны в статье немного ниже.

Расположение труб на крыше

Влияние на высоту трубы расположенных рядом высотных зданий

Перечисленные рекомендации высоты оголовка над коньком берутся на основании очень сложных расчетов кинетики воздушных потоков. Специалисты применяют специальные формулы, учитывают большое количество начальных данных, для проверки правильности научных изысканий в обязательном порядке выполняются лабораторные исследования. Одним из факторов при расчете высоты дымохода на скатных кровлях являются фактические параметры подпора воздуха вертикальными поверхностями.

Полученные данные обобщаются и на их основании даются общие рекомендации. Длина трубы при подпоре воздушных масс зависит от расположения линии, соединяющей верхнюю точку высотного сооружения и нижнюю точку ската дома. Оголовки должны быть выше этой линии, разница составляет не менее пятидесяти сантиметров.

В каких местах кровли не рекомендуется выводить дымоходные трубы

Эти советы никак не связаны с законами кинематики и диктуются заботой о комфортности проживания в мансардных помещениях. Архитекторы не рекомендуют устанавливать дымовые трубы в следующих местах:

поблизости с мансардными окнами. Порывы ветра могут относить угарные газы в сторону помещения, это не только неприятно, но и опасно для здоровья. Кроме того, во время монтажа мансардных окон используется большое количество специальных доборных элементов фиксации, они могут повреждаться дымоходами. Такие ситуации уменьшают надежность крепления окон и требуют немедленного ремонта поврежденных конструкций;
в ендовах. Эти участки кровли считаются самыми опасными, в них чаще всего появляются протечки. Последствия нарушения герметичности крыши очень неприятные, для их устранения необходимо много времени и денег. Трубы в ендовах в разы увеличивают сложность технологии герметизации, соответственно, настолько же возрастает вероятность протечек;
если в доме есть несколько отопительных приборов, то все они должны подключаться к одному широкому дымоходу с отдельными внутренними каналами. Размеры каналов подбираются индивидуально, при этом обязательно учитываются технические данные отопительных агрегатов.

Что еще следует знать о дымоходах газовых котлов

К одному дымоходу допускается присоединение не более двух точек подключения газовых приборов, которые могут располагаются как на одном, так и на разных этажах, но при этом продукты сгорания должны вводиться в канал на разных уровнях и не ближе полуметра друг от друга. Допускается также ввод на одном уровне, но при наличии рассечки внутри канала на высоту от 50 см. В этом случае сечение канала надо определять, предусматривая режим одновременной работы всех газовых приборов, которые используют данный дымоход.

Оптимальной формой для дымохода является цилиндр, кроме того, допускается овальная и квадратная форма. Но следует помнить, что у квадратных труб показатели тяги низкие. Это объясняется тем, что завихрения, образующиеся в углах, задерживают дым и вызывают образование сажи. Это может негативно отразиться на работе отопительных приборов.

Современные газовые котлы имеют достаточно высокие значения КПД, достигающие 95%. Поэтому температура образующихся газов достаточно низкая, что способствует образованию конденсата в больших количествах. Его агрессивное воздействие способствует разрушению . Поэтому рекомендуется не просто обкладывать трубы кирпичной кладкой, а делать гильзовку или футеровку канала.

При выполнении гильзовки в кирпичную шахту помещается одностенная труба из нержавеющей кислотоустойчивой стали, которая и защищает кирпич от разрушения.
Для футеровки канала применяется установка гибкого рукава. Данный способ используется для дымоходов, имеющих нестандартные размеры или форму.

Требования допускают выполнение дымоходов в стенах совместно с каналами вентиляции. Однако при этом следует разделить их герметичными перегородками по всей высоте. Перегородки должны быть сделаны из материала стен и иметь толщину не меньше 1,2 см.

Устройство дымоходов для настенных газовых котлов

Для вывода продуктов сгорания от настенного котла допускается установка настенного (коаксиального) дымохода. Он состоит из двух вставленных одна в другую труб, не имеющих слоя утеплителя. Такой способ устройства обеспечивает вывод продуктов сжигания и одновременно приток свежего воздуха. Расстояние от земли до выходного отверстия трубы должно составлять не менее 2 м.

Существуют современные модели газовых отопительных котлов, имеющие герметичную камеру сгорания топлива. Работа их устроена таким образом, что не требуется установка традиционных дымоходов.

Если устроить дымоход с учетом вышеизложенных требований и рекомендаций, то в процессе не возникнет проблем, которые потребуют срочного ремонта или даже устройства нового канала.

2 Влияние иных причин

При разработке проекта вентиляции дымовых газов учитывают особенности помещения, здания и кровли на участке выхода корпуса трубы наружу. Главным критерием является сам отопительный прибор (печь, камин), открытого или закрытого типа, габариты, номинальная мощность. Подход к расчёту дымохода строго индивидуальный, ошибки недопустимы

Обращают внимание на следующие характеристики:

кровельная конструкция — плоское исполнение или скатное;
материал покрытия и угол склона поверхности — от них зависит высота трубы над крышей;
сечение дымохода — использование колен и тройников создаёт дополнительное сопротивление;
настройка заслонки, наличие зонтика, искрогасителя.

Расчет основных параметров

Нормативный объем притока

Определение объема приточного воздуха производится согласно требованиям нормативной документации и показателя кратности обмена.

Также объем определяется в зависимости от типа помещения и его назначения:

Жилые здания – 20 куб. м/час (временное нахождение), 60 куб. м/час (постоянное нахождение);
Подсобные сооружения – 180 куб. м/час.

Диаметр воздуховодов

На фото – изделия различного диаметра

Для определения диаметров элементов системы с естественным притоком без установки оборудования для принудительной циркуляции потоков расчеты ведут, опираясь на такие показатели:

Сечение отверстия вентиляционного вывода;
Площадь помещения.

Более точные цифры получаются путем сложных расчетов.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Высота оголовка вычисляется по следующей формуле: h_{дымохода}= h_дома— S/tg80о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода}= 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Вводим параметры дома из предыдущего примера в помеченные ячейки.
После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.
Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Правила выбора сечения дымохода

Сечение для цилиндрического дымохода камина рассчитывают по отношению к размеру топки в пропорциях 1:10, а сечение квадратного кирпичного сечения 1:1,5.

Диаметр дымохода не может быть меньше размера поддувального отверстия. Помните, соблюдения этих размеров напрямую влияет на работу системы отопления. При теплоотдаче 300 Ккал в час сечение не может быть менее 140*140 миллиметров.

Устройство дымохода

В идеале труба должна устраиваться без выступов, с соблюдением строгой вертикали.

Допустимое вертикальное отклонение может составлять не более, чем 30 градусов на метр. Тем не менее, оно не должно менять внутреннего сечения и быть резким. Если дымоход предусмотрен из кирпича, кладку надо делать плотной, а внутреннюю поверхность — максимально ровной и гладкой, без выступов затвердевшего раствора.

Оптимальное решение — вертикальное расположение дымохода

Дымоход в своей нижней части должен иметь карман с дверцей, который позволит очистить его от сажи. Его глубина не может быть меньше 20—30 см.

В междуэтажных перекрытиях вокруг трубы устраивается противопожарная изоляция — при деревянной системе перекрытия, она составляет не меньше 20—30 см; при бетонных — не меньше 5—7 см.

Расчет высоты дымохода над коньком крыши

При расчете правильной высоты дымохода учитывают внутренние и внешние факторы. Это необходимо для того, чтобы в нем создавалась необходимая тяга, а от нее будет зависеть эффективность отопления.

Часть дымохода, выступающего над кровлей, называют оголовком.

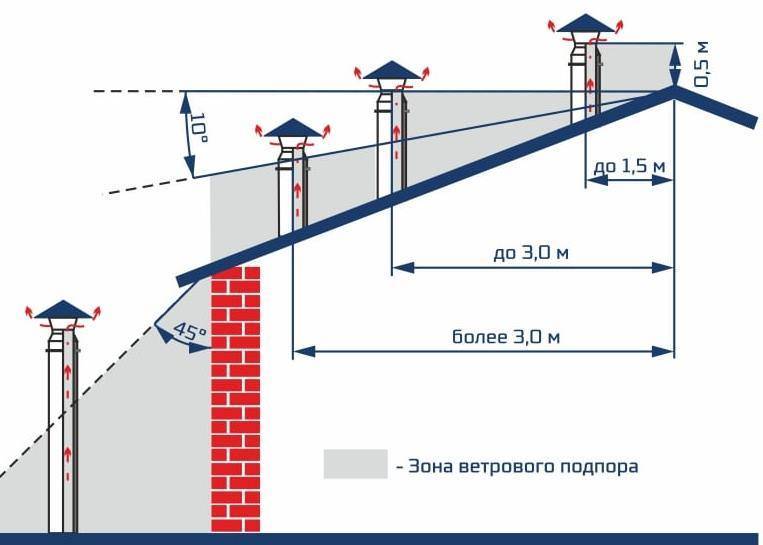

Схема расположения дымохода относительно конька крыши

Если он располагаться на расстоянии до полутора метров (по горизонтали) от самой высокой точки крыши, то он должен подниматься над коньком на 50 см минимально.
Если труба выходит на крышу на расстоянии от полутора до трех метров (по горизонтали) от конька, то высота ее должна равняться его высоте.
При условии расположения трубы на расстоянии 4,5 метров от конька, верхних ее обрез располагают ниже его под уклоном в 10 градусов.
Нужно учесть, что всегда оголовок должен подниматься над покрытием крыши не ниже, чем на полметра.
Если дымоход делают в доме с плоской кровлей, высота его над ней должна составлять, как минимум, два метра.

Краткий итог — главные требования к трубе дымохода

Итак, чтобы дымоход нормально функционировал и был безопасен, при его проектировании, постройке и в процессе эксплуатации необходимо соблюдать следующие требования:

его высота над кровлей и по отношению к коньку — согласно установленных норм;
кирпичная кладка дымоходов ложится с максимально возможной плотностью;
размера сечения канала на протяжении всего дымохода должен быть выдержан в соответствии с расчетом относительно габаритов топки;
строгое соблюдение при строительстве его вертикали и допустимого уклона;
применение для его постройки исключительно безопасных,разрешенных для таких условий материалов;
обеспечение постоянной хорошей тяги и тщательный контроль за ней;
устройство над оголовком зонта, для предотвращения попадания осадков и мусора, заселения птиц;
своевременная очистка дымоходного каналаот скапливающейся сажи и попавшего мусора.

Несколько дельных советов можно получить, ознакомившись с приложенным к статье видеосюжетом:

Лучшим вариантом при устройстве дымохода будет обращение для составления квалифицированных расчетов к специалистам. По возможности,и работу по монтажудымохода лучше поручить опытному мастеру. От того, как будет работать этот важнейший элемент системы отопления, будет зависеть не только корректная работа печи или обогревательного прибора,но и, в первую очередь, жизнь и здоровье обитателей дома.

Основные критерии при проектировании и расчете дымоходной трубы

Она же во многом определяет и безопасность эксплуатации котла или печи: при нарушении правил проектирования весьма вероятным становится опрокидывание тяги (обратная тяга), способное привести к возгоранию жилья либо к отравлению его обитателей.

Разрабатывая систему дымоудаления, учитывают целый комплекс факторов.

Вид используемого топлива и режим работы теплогенератора

От того, какими они будут, зависит температура выхлопа и его химический состав. А это, в свою очередь, определяет материал дымохода. Так, например, если он изготавливается из нержавеющей стали, то толщина ее стенки зависит от вида используемого топлива следующим образом:

для газовых отопителей: от 0,5 мм;
для жидкотопливных: от 0,8 мм;
для твердотопливных (особенно на угле, имеющим температуру сгорания свыше 900 градусов): от 1 мм.

Режим работы определяет полноту сгорания топлива и опять же температуру выхлопа. В наиболее сложных условиях работают дымоходы дровяных печей, эксплуатируемых в режиме тления.

Печи Бутакова

Это отопители марок «Профессор Бутаков», «Breneran», «Bullerjan» и им подобные. Дымовые газы этих приборов, во-первых, имеют низкую температуру, во-вторых, из-за неполного сгорания топлива содержат значительное количество тяжелых углеводородных радикалов.

В результате в дымоходе интенсивно образуется очень едкий конденсат, что заставляет применять трубы из кислотоупорной стали. Это наглядный пример того, что низкая температуры выхлопа далеко не всегда является поводом снизить требования к дымоходу.

Следует учитывать и то, что от температуры отходящих газов зависит толщина теплоизоляции, которой оснащается дымоход.

Мощность котла или печи

Значение имеет не мощность как таковая, а количество сжигаемого за единицу времени топлива. От этой величины зависит объем образующихся продуктов горения и, соответственно, потребная пропускная способность дымохода. Ее, главным образом, связывают с площадью поперечного сечения дымоотводящего канала, но, как будет показано далее, этот параметр следует рассчитывать в привязке к высоте сооружения.

Печь Бренеран

Важно учесть и то, что от этих величин зависит сила тяги в дымоходе, а она должна быть оптимальной — отклонения в большую или меньшую сторону приведут к снижению характеристик теплогенератора

Конструкция крыши

От того, как устроена крыша здания, также зависит высота дымохода над крышей. Точнее, расстояние от оголовка трубы до кровельного покрытия и выступающих элементов, например, того же конька.

Аэродинамика местности

Данный фактор также влияет на высоту трубы. При проектировании учитываются расположенные поблизости высокие здания и деревья.

Особенности помещения, в котором установлен отопитель

Тут наибольшее значение имеет наличие вентиляции, обеспечивающие приток кислорода в топку.

Если в котельной она не предусмотрена, применяют коаксиальные дымоходы, выполняющие одновременно функции дымоотводящего и приточно-вентиляционного каналов.

Также от особенностей помещения зависит конфигурация дымохода.

Далеко не всегда удается сделать его вертикальным на всем протяжении, часто приходится обходить препятствия при помощи наклонных или горизонтальных участков.

Ну и наконец, от ситуации в котельной и вида отопителя будет зависеть тип применяемого дымохода. Эти сооружения могут располагаться непосредственно на теплогенераторе (насадные), устанавливаться отдельно (коренные) или быть частью капитальной стены (стенные).

Определяем высоту дымоходной трубы: основные критерии

Высота конструкции зависит от ряда важных моментов, рассмотрим их.

Конкретное месторасположение дымоходного канала на крыше относительно конька.
Роза ветров, интенсивность и сила ветра в конкретном регионе страны. Кроме того, сюда можно отнести среднестатистическую толщину снежного покрова.
Угол наклона кровельного ската.
Наличие/отсутствие больших сооружений, деревьев рядом с дымоходной трубой.

Оцинкованная труба для дымохода основные достоинства

Ранее мы рассказывали о сферах применения и основных достоинствах оцинкованной трубы для дымохода. В дополнение к этой статье советуем вам ознакомится с этим руководством

Так, если дымоход выходит на расстоянии в 50 сантиметров от конька, то он должен возвышаться над ним как минимум на столько же. Как показала практика, это самый оптимальный вариант расположения конструкции, так как при таких условиях достаточно большое количество стройматериалов, необходимых для сооружения конструкции, экономится.

Более того, именно в этом месте объемы скапливающегося зимой снега минимальны, благодаря чему возможность протечек кровли при его таянии заметно уменьшается. И что характерно, процедура расчета высоты даже на онлайн-калькуляторе регламентируется СНиПом, а также инструкцией изготовителя оборудования.

Какой высоты должен быть дымоход над кровлей и коньком
