Что выбрать?
Для того чтобы ответить на этот вопрос необходимо учесть различные факторы, начиная от климатических условий региона и параметров отапливаемого помещения, заканчивая экономической целесообразностью и планируемым бюджетом. Исходя из этих условий, можно составить рейтинг теплых полов по трем основным показателям:
- Самый экономичный. Для владельцев частных домов, особенно в холодных регионах, водяной теплый пол будет самым дешевым и эффективным вариантом, который можно использовать как в качестве самостоятельного отопления, так и в дополнение к радиаторному. Правда, если помещение не используется постоянно, то в качестве теплоносителя придется вместо воды выбрать антифриз.
- Самый практичный. Водяные полы можно установить далеко не в каждом доме, а тем более в квартире. Электрические полы в этом плане более универсальны и подходят для любого помещения. При этом пленочные полы могут быть даже мобильным вариантом обогрева, поскольку их не обязательно укладывать под стяжку.
- Самый теплый. В водяной системе температура пола зависит от теплоносителя, а температура электрического пола задается вручную или автоматически при помощи электронного управления. При этом пленочные и стержневые полы обеспечивают более деликатный нагрев и их чаще укладывают в жилой зоне. А самой горячей считается кабельная система, поэтому ее обычно укладывают в ванной комнате и на балконе.
К известным производителям комплектующих для водяных полов относят:
- Rehau;
- Nereus;
- Wirsbo.
Популярные производители электрических полов:
- Nexans;
- Hemstedt;
- Q-Term;
- Devi.
Маты
Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?
Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.
- Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
- Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
- Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.
Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.
Монтаж тёплого пола Electrolux
Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.
Как работает водяной теплый пол
Конструктивно все используемые на сегодня виды водяных теплых полов представляют собой систему трубопроводов, проложенных внутри половых строительных конструкций. Под действием насоса перекачивается теплоноситель, температура которого составляет до 40 ˚С. В результате происходит постоянный подогрев бетонной стяжки, которая в свою очередь отдает свое тепло напольному покрытию и воздуху.
Среди особенностей водяного пола стоит отметить то, что в качестве источника энергии в данном случае может быть использована как система централизованного водоснабжения, так и индивидуальный источник отопления. В результате в помещении формируется своеобразная модификация отопительного прибора, излучающего тепло и отапливающего помещение при помощи конвекции воздуха.
Характеристики водяного теплого пола и его устройство позволяет использовать в качестве теплоносителя не только воду, но и незамерзающую жидкость. Второй вариант оптимален для использования, к примеру, на дачах, где в зимнее время дом может долгое время не отапливаться
Кроме того, важно учитывать при проектировании и реализации подобных систем, что все типы теплого водяного пола могут быть использованы как в качестве основного, так и дополнительного источника отопления в комплексе с радиаторами
Недостатки водяного теплого пола
Обогрев пола теплой водой используется достаточно давно, но популярностью такой способ не пользовался, так как срок эксплуатации металлических труб не слишком долог. Основным недостатком водяных полов считается сложный, практически невозможный ремонт. Мастера неохотно заливали металлические трубы стяжкой, так как они быстро разрушались, а демонтаж бетонной стяжки был сложным и дорогим.
В результате использование системы не получало распространения. Однако строительный рынок развивался, и появились трубы из металлопластика, которые характеризуются высоким качеством и хорошей гибкостью. Поэтому водяные теплые полы стали использоваться сначала параллельно с радиаторами, а потом вместо них. С появление на рынке труб из сшитого полиэтилена водяной теплый пол стал завоевывать популярность, так как материал отличался высокими качественными характеристиками и сравнительно низкой стоимостью.
Еще один минус – это большая высота всего пирога, в большинстве случаев она составляет около 10 см. Для помещений с невысокими потолками этот факт имеет огромное значение.
Варианты отопления без батарей
Сегодня существует несколько видов теплых полов, каждый из которых имеет свои плюсы и минусы. Целесообразность установки каждого вида в качестве основного отопления зависит от параметров помещения и планируемого источника тепла.
Водяной пол
Для работы данного типа отопления нужен котел, обеспечивающий нагрев теплоносителя, и насос, за счет которого вода циркулирует по трубопроводу. Монтаж водяного пола весьма сложен и требует укладки нескольких слоев материала (теплоизоляция, арматурная сетка, бетонная стяжка, чистовое покрытие). Может использоваться как самостоятельное, так и дополнительное отопление для помещений любых размеров, однако для больших домов потребуется проведение сложных расчетов и установка одного или нескольких коллекторов.
Кабельный пол
Электрические нагреватели кабельного типа занимают часть площади пола (около 70%), их укладывают в местах, свободных от мебели и тяжелых предметов. Обычно применяется для самостоятельного отопления небольших помещений или в качестве дополнительного, так как обогревать большой дом электричеством экономически не выгодно.
Инфракрасный пленочный пол
Подходит для небольших и средних помещений и не требует укладки цементной стяжки, поэтому монтаж ИК-пленки целесообразно проводить не только на пол, но также на стены и потолок. Данный тип отопления может быть использован в качестве основного при условии стабильного электроснабжения.
Стержневой электрический пол
Настил из соединенных между собой карбоновых стержней укладывается под бетонную стяжку или плитку и обеспечивает наиболее эффективное распределение тепла, излучаемого в ИК-диапазоне. Данный вид рационально использовать для обогрева отдельных комнат или небольших помещений.
Подробнее о выборе теплого пола и устройстве системы читайте в наших статьях.
Выбираем теплый пол для конкретных условий
Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.
Какой пол можно использовать если в помещении предполагается заливка стяжки
Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.
Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности
Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.
Нанесение клея на маты для укладки керамической плитки.
Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.
Какой теплый пол использовать под ламинат, линолеум и ковролин
Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.
Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.
#1. Если теплый пол – лишь дополнение к основной системе отопления.
Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.
#2. Если теплый пол – единственный источник тепла морозной зимой.
В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.
Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

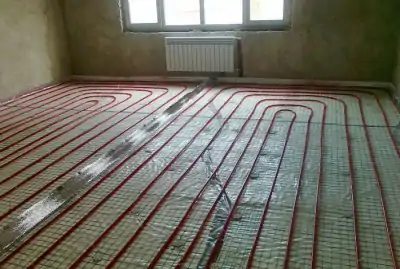

Процесс прокладки труб и подсоединения «теплого пола»
В практическом плане решить вопрос, как сделать теплый пол от отопления в доме растягивается на несколько недель. Начальный этап включает следующие основные работы: расчистку помещения, укладку гидроизоляции и заливку бетоном основания. При заливке основания обязательно выставляются маяки, именно на этом этапе формируется профиль поверхности, и если маяки устанавливаться не будут, то велика вероятность того, что поверхность получится неровной. Здесь стоит отметить, что продолжать работы после заливки стяжки пола можно через 7-9 суток, именно столько времени необходимо, чтобы бетон не только схватился, но и из его толщи испарилась влага.
Поверх стяжки делается укладка утеплителя – она может выполняться, как поверх бетонной стяжки, так и с дополнительным слоем изоляционного материала. Фольгированный утеплитель укладывается фольгой вверх. Когда в пенопласте имеются направляющие прокладки труб, то пластины ориентируются согласно схемы прокладки труб.
Работы по монтажу начинается с подключения одного конца к коллектору. Значения особого не имеет, это будет кольцом подачи или обратки, главное, чтобы труба аккуратно ложилась по трассе. Обычно делается прокладка всего маршрута, и после этого начинается фиксация трубы. При использовании теплоотражающих экранов сначала укладываются экраны, а потом фиксируются трубы.
После того как весь трубопровод будет зафиксирован, делается подключение второго конца трубы к системе отопления. После того, как будет сделано подключение система заполняется теплоносителем или делается накачка трубы воздухом. Пробная топка делается после того как система постоит с наполненным теплоносителем 1-2 дня. Этого времени достаточно, чтобы выявить места протекания и устранить течи.
Во время первого пробного запуска проводится замер температуры теплоносителя, делается калибровка клапанов, регулируется скорость работы насоса. Заливка стяжки осуществляется после того, как теплоноситель остынет. Только после этого укладывается второй армирующий слой сетки, устанавливаются маяки и делается заливка. Для верхнего слоя при использовании сетки толщина должна составлять 4-5 см. Этого достаточно, чтобы обеспечить целостность труб и жесткость основания под ламинат или плитку.
Как можно сделать

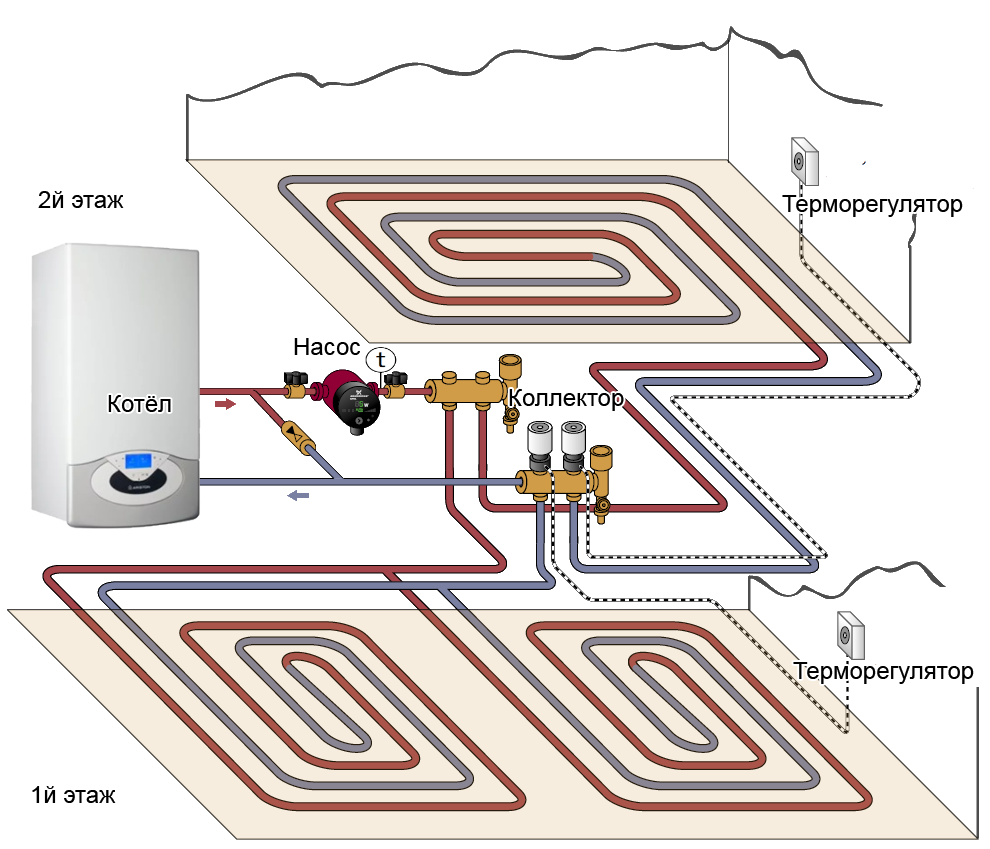

Ниже схематично показана система отопления двухэтажного дома без радиаторов.
Принципиальных отличий в устройстве самого теплого пола от комбинированной системы с батареями нет. Используются все те же комплектующие, так же укладывается напольный «пирог». Количество контуров будет соответствовать числу комнат. Но если площадь помещения большая и и превышается максимальная длина петли, то контур разбивается на два.
При отоплении дома без батарей главным вопросом будет расчет теплопотерь здания, утепления стен и фундамента. Поэтому к выбору теплого пола как единственного источника тепла нужно подходить еще на этапе проектирования дома, когда определяется материал и толщина стен. Уже тогда можно понять, хватит ли теплого пола для отопления дома.
Предыдущая
Теплый полСравни, какое отопление лучше: теплый пол или батареи?
Следующая
Теплый полТехнология заливки стяжки для теплого пола
Отопление полами водяного типа
Водяные системы «тёплого пола» представляют из себя гибкие трубы, в которых обращается теплоноситель (к примеру, вода). Поверх такой системы чаще всего укладывается стяжка, но возможен и «сухой» вариант монтажа.
В старых многоквартирных домах подобный вариант отопления теплым полом используется редко, так как централизованные системы отопления на это не рассчитаны.
Однако в некоторых новостройках существуют возможности для подключения тёплых полов. Чаще водяные системы используют в частных жилых постройках.
Особенности
Теплоноситель с температурой не выше 40—45 градусов поступает в трубы конструкции от котла. Часто отопительное оборудование обеспечивает более сильный нагрев. В связи с чем требуется подмес остывшего теплоносителя к поступающему от котла. Это производится с помощью специального термостатического клапана. Вся система функционирует при помощи циркуляционного насоса.
Существует единственный тип котлов, благодаря которому получают заданную температуру – это газовые конденсационные котлы. Теплоноситель из такого котла направляется напрямую в трубы тёплого пола, и узел подмеса необязателен.
Преимущества
Выделяют следующие плюсы подобных полов:
- равномерность обогрева всей площади помещения;
- комфорт в помещении;
- экологичность (отсутствует электромагнитное излучение);
- экономичность (работает от одного котла с системой радиаторов, особенно выгодно использование газовых котлов);
- отсутствие видимых элементов отопления, которое положительно сказывается на внешнем виде комнат.
Недостатки
Минусы водяных тёплых полов:
- сложность установки в многоквартирных домах (в основном в домах старой постройки);
- увеличенная толщина бетонной стяжки (7–10 сантиметров);
- трудоёмкость монтажа;
- высокие финансовые затраты на устройство системы;
- возможность протечек;
- сложности ремонта при использовании стяжки (в меньшей степени относится к сухому варианту монтажа).
Распределение температуры в помещении
При обогреве помещений с помощью любого тёплого пола температура выше внизу комнаты и ниже – у потолка. Такой температурный режим комфортен для человека, ведь ноги находятся в тепле, а голова – в холоде.
Перед монтажом водяных полов планируется и рассчитывается система распределения тепла в разных помещениях и даже их частях.
В ванной или спальне комфортна более высокая температура, в коридоре она необязательна. Теплоноситель в системе циркулирует по протяжённым трубам и может остывать в процессе.
Кроме того, при большой площади пола петель из труб может быть несколько, для этого устраиваются специальные смесительные узлы. Они допускают автоматическое поддержание температуры.
Справка! При неправильном проектировании такой системы прогрев разных частей пола будет неравномерным. Избежать ошибок поможет обращение в специализированную компанию.
Саморегулирование
По законам физики тепло от горячего предмета передаётся холодному. Когда температура в помещении поднимается за счёт солнечного света, присутствия людей или бытовой техники, поступление тепла от водяного пола начинает сокращаться. А он, в свою очередь, забирает меньше тепла от котла.
Таким образом, дом потребляет ровно столько тепловой энергии, сколько ему необходимо, чтобы компенсировать энергопотери. Это называют эффектом саморегулирования водных тепловых полов.
Монтаж
Существует два основных варианта монтажа водного пола:
«Мокрый». На основание укладывается слой гидроизоляции и утеплителя. Далее устраивается армированная стяжка с трубами теплоносителя, после чего укладывается финальное покрытие.
Фото 3. Укладка специальных алюминиевых пластин проводится при сухом типе монтажа водяного пола.
«Сухой». Для этого типа монтажа используются специальные пластины из алюминия с пазами для труб. Поверх кладётся выравнивающий слой, например, из фанеры, а далее оборудуется финальное покрытие.
Преимущества и недостатки электрического теплого пола
Устройство электрического теплого пола.
Полы с электрическим подогревом представляют собой цементно-песчаную (бетонную) стяжку с размещенным внутри нагревательным кабелем. Такой кабель состоит обычно из отдельных нагревательных секций – отрезков кабеля определенной длины, изготовленного из сплава с высоким сопротивлением и большой теплоотдачей. Секции соединяются между собой с помощью специальных муфт и так называемых холодных концов – участков кабеля, предназначенных для подключения к электросети. Такая система может быть смонтирована как одновременно со строительством нового здания, так и при ремонте старого напольного покрытия.
Преимущества электрических теплых полов:
- сравнительно небольшая стоимость и простота монтажа;
- возможность использования в любых помещениях в любое время, независимо от работы централизованной системы отопления;
- возможность регулирования температуры с помощью терморегулятора и программирования режима обогрева помещений.
Не лишена такая конструкция и некоторых недостатков. Во-первых, электрический пол, в отличие от водяного теплого пола, потребляет большое количество электроэнергии, что влечет за собой немалые денежные расходы. Во-вторых, электрический кабель нагревается очень быстро, и резкий перепад температур может привести к деформации напольного покрытия (ламината, паркета и т.п.). Кроме того, использование электрических кабелей в качестве отопительных элементов подразумевает наличие некоторого количества нежелательного электромагнитного излучения.
Как рассчитать мощность водяного теплого пола
Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.
Для расчёта мощности системы потребуется знать:
- площадь и конфигурацию помещения;
- расход теплоносителя;
- теплопотери;
- укладочный шаг.

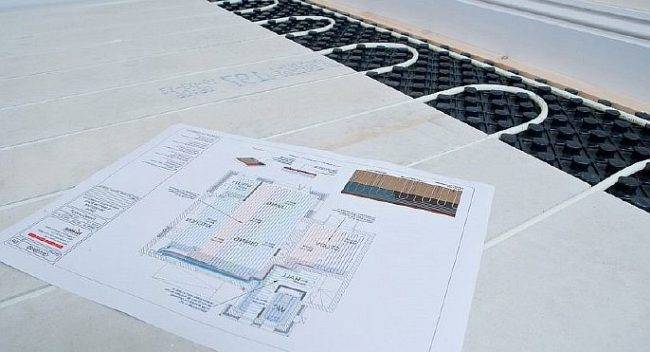

Составление плана
Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.
Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.
Определение площади
При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.
Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.
Расчёт теплопотерь
Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.
При расчёте тепловых потерь учитывается:
- площадь комнаты;
- размер окон и дверей;
- высота потолка;
- число наружных стен;
- температура за окном;
- теплоизоляция стен;
- тип комнаты, которая находится выше.
Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.
Расход теплоносителя
Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.
Расход воды рассчитывается по формуле:
- G – расход воды в кг/ч;
- Q – тепловая мощность в Вт;
- Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
- 0.86 — коэффициент теплоёмкости воды.
Шаг укладки и длина контура
Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.
Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.
Рассчитать длину контура можно по формуле:
где:
- F — площадь помещения;
- b — укладочный шаг.
Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.
Мощность пола
Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.
Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф
Watch this video on YouTube
Плотность теплопотока рассчитывается по формуле:
где:
- q — показатель теплопотерь;
- F — площадь.
Производительность котла
Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.
К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.
Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.
Циркуляционный насос
Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.
Чтобы определить производительность насоса можно воспользоваться формулой:
где:
- Pн — мощность отопительного устройства в кВт;
- tобр.т — температурный показатель теплоносителя в обратке;
- tпр.т — уровень температуры в подаче.
Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.
После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Особенности работы тёплого пола в квартире от центрального отопления
Система тёплого пола использует тот же принцип, что и трубы центрального отопления. Теплоноситель — вода с высокой температурой, которая движется с постоянным давлением по трубам. Нагревая металлические переборки батарей, отдаёт тепло окружающему жилому или нежилому пространству.
Затем, по «обратке», возвращается на место нагрева. Это теплоэлектроцентраль или местная котельная. Давление поддерживается системой компрессоров.
Используют теплоноситель из «стояка» более качественно, проложив систему тёплого пола. Этот метод увеличивает использующий объём воды. Это несколько снижает давление в батареях, но разумное использование технологии способно свести к минимуму последствия этого недостатка.
На входящую трубу устанавливают «разветвитель», уводящий струю горячей воды к системе трубок, проложенных по площади пола, залитых теплопроводным веществом («заливной пол»).
Законность и проблематичность
Согласно жилищному кодексу, манипуляции с инженерными коммуникациями общего пользования запрещены. Система центрального отопления относится к такому разряду.
Установка тёплого пола, подключённого к общему теплоносителю, производится только с разрешения контролирующих органов.
Используются только качественные материалы, прошедшие тщательную международную проверку. Перепады давления в трубах случаются периодически. Проводка рассчитывается на превышение допустимых значений в несколько раз.
Температурный режим, являющийся нормой для стандартных батарей, недопустим для тёплого пола. Горячая вода, поступающая в квартиру по общему стояку, проходит через смесительный узел, контролирующий температуру подаваемого теплоносителя. Коллекторная распределительная система позволяет использовать поступающую воду дозировано. Это исключает существенное снижение давления в трубах ЦО, экономит ресурсы, контролирует исправную работу.

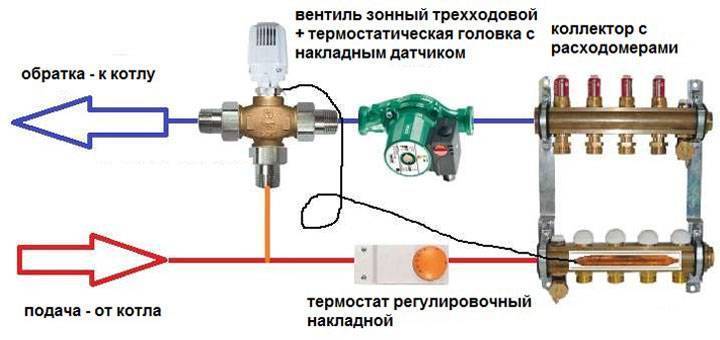

Фото 1. Смесительный узел системы теплого пола. Он позволяет остудить воду из центральной системы отопления до нужной температуры.
Недостатки:
- Сложная система регулирования работы тёплого пола.
- Некоторое снижение давления в отопительных трубах всего дома, особенно у жильцов верхних этажей.
- Риски, связанные с повреждением целостности установленного оборудования. Затопление нижних этажей — административное правонарушение, преследуемое по закону и караемое штрафами.
Расчет теплоотдачи для пленочного нагревателя
Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.
Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.
