Изоляция проводов и кабелей — назначение и разновидности

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

  • подвод электричества к жилым торговым и общественным объектам;
  • подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
  • подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

  • простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
  • сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
  • эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

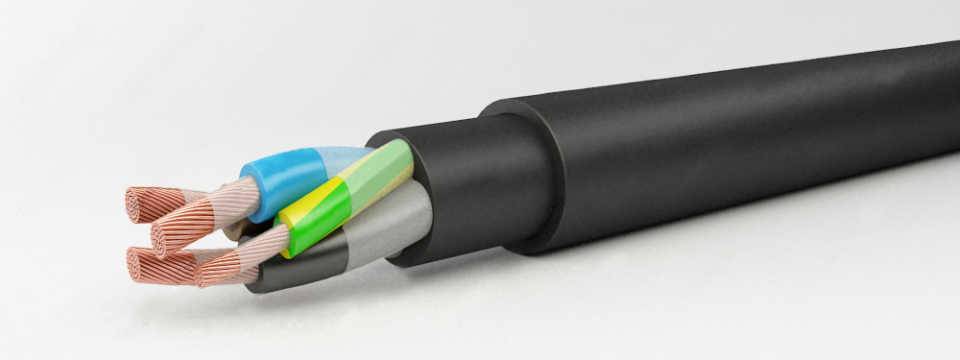

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

  • М – монтажный
  • МГ – гибкий монтажный
  • П (У) или Ш – установочный
  • К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

  • П – полиэтилен
  • В или ВР – поливинилхлорид
  • Р – резина
  • Н или НР – негорючая резина
  • С – стекловолокно
  • К – капрон
  • Д – двойная обмотка
  • Ш – шелк полиамидный
  • Э – экранированный

Буква 4. Конструктивные особенности:

  • Г – гибкий
  • К – бронированный, оплетенный круглой проволокой
  • Б – бронированный лентами
  • О – в оплетке
  • Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

  • з – заполненный
  • нг – негорючий
  • HF – при горении выделяют мало дыма
  • LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

  • А — кабель с алюминиевой жилой;
  • В — изоляция каждой жилы из ПВХ;
  • В — наружная оболочка из ПВХ;
  • Г — кабель гибкий;
  • нг — оболочка не поддерживает горение;
  • 3 — три жилы;
  • 2,5 — сечение жилы.

Основные правила безопасности

Тем умельцам, которые подобную процедуру предпочитают выполнять исключительно самостоятельно, рекомендуется следовать таким требованиям:

1. Изолировать можно только те провода, которые отсоединены от источника питания (электророзетки, трансформатора и т.д.). Расположенный в распределительном щитке выключатель должен быть непременно отключен;

2. Надежную изоляцию места соединения обеспечат только те материалы, которые отвечают нормам ПУЭ и проверены испытаниями согласно ГОСТ. В результате исследований свойств таких материалов проверяется их электрическая прочность, устойчивость к повышенным температурам и степень воспламеняемости;

3. Использование в качестве изоляционного материала скотча является недопустимым. Его изоляционная способность является достаточно слабой.

Краткий обзор самых распространенных изоляционных материалов и правил изоляции проводов рассмотрим ниже.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

  • Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
  • На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
  • Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
  • Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
  • Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.


Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

  • Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
  • Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

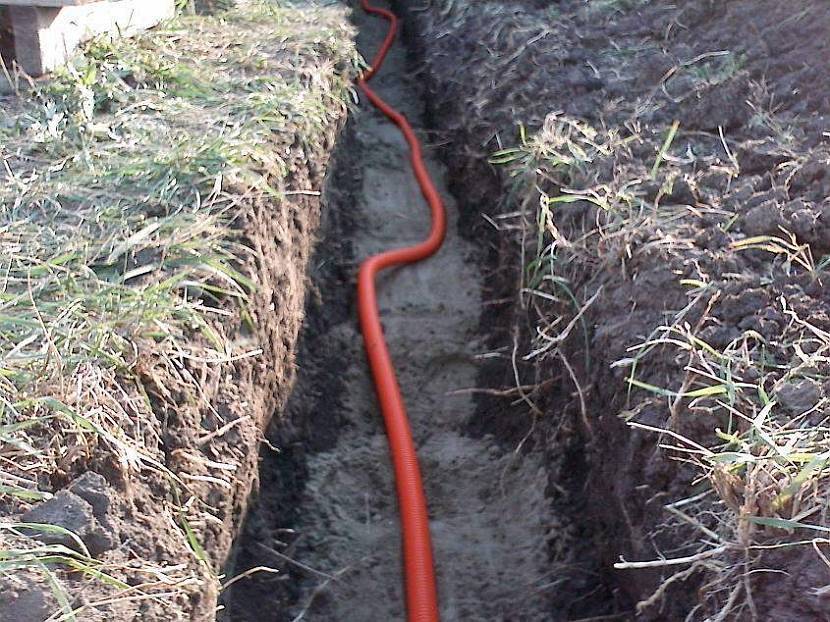

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

  • Надёжная защита кабеля от внешних воздействий.
  • Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
  • Не требуется уход или обслуживание.
  • Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
  • На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
  • Верхний слой почвы пригоден для посадки огородных растений.
  • Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

  • Необходимость производить земляные работы, иногда вручную.
  • Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
  • Визуальный контроль за состоянием кабеля отсутствует.
  • Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
  • При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

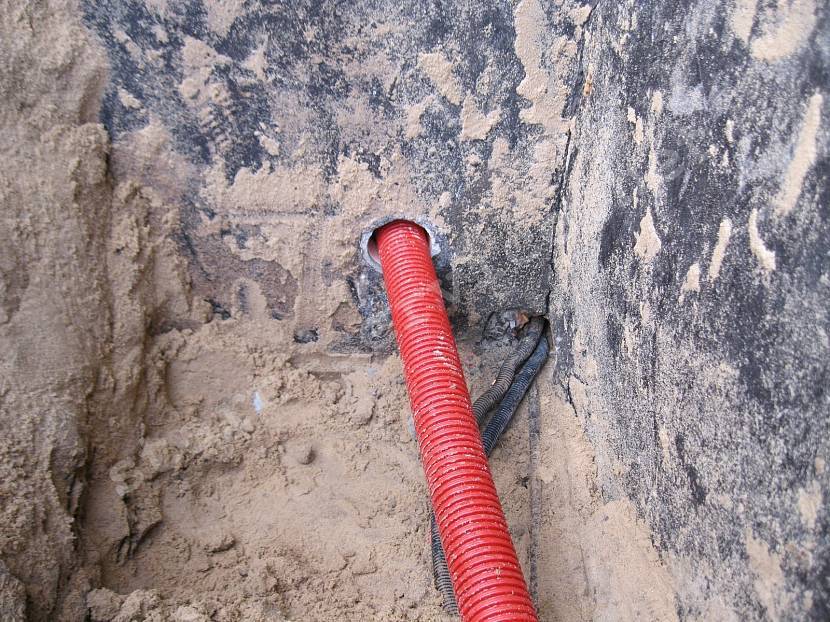

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Изоляция проводов: основные способы

Изоляция проводов изолентой

Изначально вы должны хорошо скрутить все провода между собой, о там как это сделать читайте в статье: соединение проводов. Если у вас провод с большим количеством жил, лучше их спаять между собой.

Изначально берем изоленту и начинаем ее разматывать, далее начинаем потихоньку обматывать весь провод, как показано на фото ниже.

Помните, что у вас должно получиться два слоя, ни в коем случае нельзя допускать того, чтобы часть провода оставалась не заизолированной, ведь это может привести к замыканию. Интересная особенности у Кабеля АБС.

Изоляция проводов термоусадкой

Изоляция провода таким способом – это одно удовольствие. Но помните, трубку нужно одеть до того момента, когда вы соедините все провода между собой.  Изоляция медных проводов в этом случае не займет много времени.

Приступаем к самому процессу изоляции. Когда вы проделали действия выше, надеваем колпачок.

Далее мы должны его нагреть. Оптимально использовать строительный фен, если у вас под рукой его нет, попробуйте аккуратно подогреть это место зажигалкой. Однако смотрите, чтобы термоукладка стянулась полностью на проводе, ведь сопротивление изоляции провода не прощает ошибок.

Такой способ лучше применять для случаев, когда вы собираетесь использовать кабель в воде, в земле и в других влажных помещениях.

Изоляция проводов. Виды и способы

Изоляция проводов

Какой провод лучше использовать для проводки в квартире? Большая сравнительная статья тут.

Первый этап — это подготовка обрабатываемой поверхности. От того, насколько качественно пройдет подготовительная работа в том месте, куда будет наносится изоляционный слой, будет зависеть срок службы и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Чтобы не повредить защитный лак и непосредственно поверхность токопроводящей жилы, однако его стоимость достаточно велика. Так, что если это единоразовая работа — приобретать такой инструмент нецелесообразно.

Представляем вам наиболее доступные способы зачистки изоляции в домашних условиях:

Если у вас старая проводка, то рекомендуется воспользоваться паяльником. Сначала нагревается инструмент, а после этого осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.

Удаление изоляции

Что делать, если человека ударило током? Это должен знать каждый, читать всем!

Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож нужно проводить параллельно линии кабеля, нельзя допускать его поднятия в вертикальное положение. После проделывания продольного отверстия изоляция проводов аккуратно отводится и срезается.

Как снять изоляцию

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если в плане заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Выполнить скрутку и спаять.

Изолента

  • Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
  • На следующем этапе необходимо аккуратно загнуть скрутку, она должна расположится параллельно штатной изоляции.

Используем изоленту Используем изоленту

  • Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
  • Усилием руки прижимается нанесенная изолента, и срезаются излишки изоленты, если таковые имеются.

Используем изоленту

Виды изоляционных материалов и сфера их применения

С контактными соединениями определились — теперь давайте разберемся, а чем можно изолировать провода? Для бытового использования обычно имеются два варианта – это изоляционная лента или термоусадка. Но каждый из этих материалов имеет массу разновидностей и сфер применения. Поэтому давайте рассмотрим их более подробно.

Изоляционная лента

Начнем с наиболее распространённого и проверенного временем материала – изоляционной ленты. Данный материал наносят на проводник путем намотки на токопроводящую часть. А вот свойства данного изделия зависят от материала изготовления. И их не так уж мало.

  • Самым распространенным вариантом является ПВХ изолента. Она изготавливается из поливинилхлоридной пленки, на поверхность которой нанесен специальный клеящий состав. Данный раствор должен обеспечивать хорошую адгезию ленты с большинством видов материалов.
  • В нашей стране выпускают ПВХ изоленту толщиной от 0,1 до 0,2 мм. Отличаются так же и состав клеящего раствора, и основа втулки. Кроме того, в последнее время расширилась и цветовая гамма такой изоленты, которая в советские времена была только синего цвета.
  • Данный материал можно применять для изоляции любых типов соединений. Сопротивление изоляции такой изоленты, согласно норм, испытывают на напряжение в 1000В.
  • Еще одним возможным вариантом является хлопчатобумажная изолента. Она выполнена на основе ткани, на которую нанесен специальный клеящий раствор. В нашей стране для этого достаточно часто используют отходы производства сырой резины. Это придает изделию после высыхания дополнительную герметичность.
  • ХБ изолента используется в качестве основного изоляционного материала в электроустановках до 1000В. В электроустановках выше 1000В, ее часто используют для придания соединению дополнительных свойств. Например, если нам необходима на проводе изоляция морозостойкая.
  • Существуют еще так называемые эпоксидные ленты. Они эластичны, износостойки, но главное их преимущество — высокая температурная устойчивость. Такая лента способна нормально переносить температуры до +155⁰С.
  • Еще более высокой термоустойчивостью обладают слюдяные ленты. Их часто используют для изоляции деталей и узлов электрических машин. Кроме термической стойкости, такие ленты отличаются еще и огнестойкостью.
  • Максимальную температурную стойкость демонстрируют стеклотканевые ленты. Они способны выдерживать температуру до +200⁰С.
  • Кроме того, существуют другие типы изолент. Но в быту они применяются крайне редко, поэтому не будем останавливаться на них более подробно.

Термоусадка

Теперь давайте поговорим о термоусадочной трубке. Главная особенность данного материала заключается в том, что он под воздействием температуры сжимается. Это обеспечивает надежную фиксацию и равномерное прилегание материала по всей поверхности.

  • Но если вы думаете, что термоусадка ничем не отличается друг от друга, то вы глубоко ошибаетесь. Наиболее распространенная термоусадка, с усадкой в два раза. Именно она преимущественно применяется для изоляции проводов.
  • Если необходимо обеспечить более надежную фиксацию термоусадки с поверхностью, то могут применяться материалы с клеем на внутренней поверхности. Данный клей так же является термоплавким, и при нагревании заполняет малейшие пустоты между трубкой и поверхностью.
  • Если вы не знаете, чем заизолировать провода в автомобиле, то существуют специальные маслобензостойкие трубки. Обычная ПВХ изолента, в этом случае может быть бесполезна. Она плохо переносит воздействие химически активных веществ. А вот химически стойкая термоусадка, справляется с этим великолепно.

Поливинилхлорид (ПВХ)


Часто используемый в промышленности дешевый термопластичный полимер. Хорошо поддается формовке, поэтому изделия из него, в том числе и изоляция, обходятся достаточно дешево.

Существенными недостатками изоляции на основе ПВХ является потеря этим материалом гибкости и пластичности при низких температурах, а также критичное размягчение при температурах выше 65°С. Поэтому при производстве кабельной продукции обычно используется более устойчивая к воздействию высоких и низких температур разновидность — хлорированный ПВХ, а также поливинилхлориды с различными пластификаторами.

Негорючие свойства изоляции из ПВХ-пластиката широко используются для изготовления кабельно-проводниковой продукции, используемой во взрыво- и пожаро-опасных помещениях. Например ВВГнг-LS

Можно ли заизолировать высоковольтные кабели?

На сегодняшний день существуют все возможности для полной изоляции электрокабелей, однако подобные мероприятия не проводятся. В них нет особого смысла, но они существенно удорожат работы по электрификации, поддержанию данных коммуникаций в исправном состоянии. Так, в частности, придется тратиться не только на приобретение изолятора как материала. Потребуется усиление кабеля, опор, поскольку вес изолированной конструкции будет более высоким. Изолированные линии сегодня используются, однако их прокладывают под землей, поскольку такой подход оказывается наиболее целесообразным. Что касается надземных решений – здесь не возникает острой необходимости в изоляции, система самодостаточна, эффективна и без нее. Нет смысла повышать стоимость линии, когда дополнительные вложения мало что изменят кардинальным образом.

Находясь на высоте, неизолированные линии не создают рисков. Однако обнаружение повреждений происходит быстрее, как и ремонт, появляется целый ряд других преимуществ в виде долгой службы по причине небольших весовых нагрузок, прочих аспектов.

Таким образом, изолировать высоковольтные воздушные линии просто нет смысла. Осуществить это можно, однако изоляция ничего не изменит, принесет в основном отрицательный эффект. Линии будут обходиться дороже, равно как и их эксплуатация, большой вес проводов изоляции в сочетании с высокой стоимостью материалов не дадут ровным счетом никаких преимуществ.

Изолировать имеет смысл только подземные высоковольтные коммуникации, что же касается воздушных линий – они безопасны и без дополнительных мер защиты, находясь вне зоны досягаемости человека. Будучи спроектированными, выстроенными согласно всем правилам, они имеют собственные механизмы защиты, общей изоляции, что позволяет им служить подолгу, обеспечивая поставку электричества и безопасность для людей.

электрик повредил изоляцию одного из земляных проводов и внешнюю изоляцию ВВГ.

«Duct tape» является одной из самых популярных клейких лент.

  • 2. Такая лента была изобретена совместно двумя компаниями 3M и Johnson & Johnson в 1942 году, и первоначально поставлялась для армии США. Солдаты быстро оценили качество полиэтиленовой ленты с отличными клеящими свойствами и ее использовали повсеместно — начиная от постройки блиндажей до временных повязок. По окончании войны клейкая лента поступила в продажу повсеместно и стала широко использоваться, как и её предшественницы — прозрачный и малярный скотчи.
  • 3. Скотч изготовлен из тканевой основы ламинированной полиэтиленом, или же из полиэтилена, армированного стекловолокнами. Характерной чертой такого скотча является то, что его легко разорвать руками, из-за волокон, армирующих ленту. В 70-х годах был изобретен подвид этого скотча, у него улучшенная адгезия, он легче разрывается руками, (скотч состоит только из ткани), а также не оставляет остатков клея после снятия ленты. В начале скотч был оливково-зеленого цвета, защитного цвета, применялся солдатами. В быту наиболее распространен серый и черный цвет этого скотча, хотя встречаются еще красный, зеленый, синий и белый цвета. Связано это с тем, что в послевоенное время лента поступила в продажу, но при этом работники жаловались на то, что она сильно выделяется на светлом фоне труб. Компания Henkel прислушалась к жалобам сантехников и изготовила скотч серебристого цвета.
  • 4. Скотч сантехнический в наше время является очень распространенным продуктом. Впервые скотч показали в известном сериале Макгайвер. Вскоре в кинематографе появляется другое знаменитое применение данной ленты, ей связывали и заклеивали рот человеку.

А вообще сантехнический скотч необходим для:

• проведения сантехнических и изоляционных работ с влагоконтактирующими поверхностями; • герметизации швов и трубной теплоизоляции; • обмотки поврежденных труб; • устранения протечек; • заклеивания поверхностей, подвергающихся воздействию воды и влаги.

Подготовка обрабатываемой поверхности

От качества проведения подготовительных мероприятий в месте будущего нанесения изоляционного слоя на проводник зависит не только срок службы, но и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Это позволит не повредить защитный лак и непосредственно поверхность токопроводящей жилы, но его стоимость достаточно высока. Для осуществления разовых работ приобретать такой инструмент нецелесообразно.

Далее представлены наиболее доступные способы зачистки изоляции в домашних условиях:

  1. Для очистки защитного покрытия старой проводки рекомендуется воспользоваться паяльником. После прогрева инструмента осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.
  2. Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож необходимо вести параллельно токопроводящим жилам, не допуская поднятия в вертикальное положение. После проделывания продольного отверстия изоляция аккуратно отводится и срезается.

Зачистка проводов от изоляции

Изолирование проводов — выбор материалов и порядок работы

При монтаже электропроводки важно знать, как правильно изолировать провода. Некоторые оболочки создаются временно

Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности

Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы

Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности. Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы.

Главное — безопасность

Перед тем как заизолировать провод, нужно убедиться, что соблюдены все правила техники безопасности:

  • Кабели должны быть отключены от сети.
  • Даже если вы лично выкручивали пробки или выключали автоматы – проверьте наличие напряжения с помощью индикатора;
  • Убедитесь, что подобраны подходящие материалы для изоляции. Если неправильно выбрать изделия, в процессе эксплуатации произойдет КЗ, которое может привести к пожару.

Кабели, прокладываемые под землей или на открытом воздухе, должны быть цельными — соединения допускаются только в герметичных распаячных коробках.

Материалы

На сегодняшний день можно выделить следующие виды изоляции кабелей:

  • ПВХ изолента. Устойчива к влаге, подходит для временной изоляции проводов. Иногда применяется для мелкого ремонта, например, когда нужно заизолировать шнур от зарядки.
  • ХБ изолента считается более качественным изолятором, чем поливинилхлоридный аналог. Устойчива к влаге, химическим веществам. Используется не только в домашних электросетях, но и в транспортных.
  • Термоусадочная трубка (ТУТ) — оболочка, которая надевается на участок, который нужно заизолировать. Под воздействием высокой температуры сжимается, создавая герметичное соединение. Если ищете, чем изолировать провода на долгий срок — это лучший вариант.
  • СИЗ-колпачки. Используются для изоляции и соединения проводов между собой. Их часто применяют при создании блоков розеток.

Изоляция для проводов и кабелей подбирается в зависимости от места и цели её применения. Можно ли заизолировать провода скотчем? Нет — этот материал не предназначен для подобных целей.

Выбираем термоусадку

С изолентой все понятно – есть два типа изделий из разных материалов. Нужно определиться только с цветом. А термоусадочные трубки – относительно новый для нашего рынка товар. Поэтому нужно знать о том, как правильно подобрать и как пользоваться электроизоляционным материалом.

Главный параметр — размеры до и после сжатия. Производители указывают их двумя способами:

  • Диаметр до сжатия/диаметр после сжатия, например 10/5 мм.
  • Диаметр до сжатия/коэффициент усадки. Например, 10/2:1 мм. Подобное обозначение говорит, во сколько раз сожмется трубка после обработки. В примере она станет вдвое уже.

Главное, чтобы после сжатия трубка была меньше, чем диаметр провода. Тогда удастся создать герметичное соединение.

Другие параметры ТУТ:

  • Клеевой слой — при нагревании состав расплавляется, заполняя все полости. Такие трубки лучше защищают от влаги и пыли.
  • Устойчивость к внешним воздействиям. Термоусадки делают из разных материалов, способных противостоять воздействию нефтепродуктов, ультрафиолета, перепадов температур. Например, для электропроводки автомобиля нужны маслобензостойкие изделия.
  • Цвет. Трубками разного цвета можно обозначать разные типы электрических проводов, например, ноль и фазу.

Порядок работы с разными материалами

Как изолировать провода изолентой:

  • все кабели надежно скрутить между собой;
  • если жил много, а изоляция делается на долгое время, лучше спаять сердцевины.
  • Намотать изоленту в несколько слоев, отступив от каждого неизолированного края 1,5–2 сантиметра.

Неизвестно, сколько прослужит заизолированный таким образом провод. Лучше использовать более надежные способы защиты.

Изолирую провод с помощью термоусадки:

  • скрутить жилы между собой, при необходимости — спаять;
  • надеть отрезок на участок с открытыми жилами;
  • зажечь зажигалку и равномерно перемещать её от одного края трубки к другому;
  • провернуть провод и повторить предыдущее действие.

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи — поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом — 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Какая изолента лучше для проводки

При соединении проводов в условиях мелкого домашнего ремонта или при монтаже электропроводки пользуются изолентой — изоляционным материалом, привычным для электриков на протяжении многих лет. Но со временем на смену классике приходит множество других приспособлений и материалов, обладающих не только схожими характеристиками, но и зачастую превосходящими их. В статье расскажем, какая изолента лучше для проводки, рассмотрим ее виды.

  1. Два вида изоленты
  2. Какой изолентой лучше пользоваться дома?
  3. Способы изоляции проводов
  4. Термоусадочной трубкой (муфтой)
  5. Изолентой дорогих марок
  6. Изоляционным покрытием из силикона
  7. При помощи разных клемм
  8. Временная изоляция скотчем
  9. Изоляция проводов в автомобиле
  10. Правила безопасности при работе
  11. Обзор производителей изоленты
  12. Часто задаваемые вопросы
  13. Типичные ошибки электриков

Как выбрать электропроводящую продукцию

Чтобы правильно выбрать токонесущий проводник при прокладке бытовых электросетей, надо придерживаться следующих рекомендаций:

  1. Провод или кабель должны быть трехжильными. Это необходимо для заземления. Если его пока нет в доме, желто-зеленую жилу просто изолируют и не подключают.
  2. Материал проводника — медь. Правила ПЭУ запрещают в быту использовать алюминиевую проводку.
  3. Перед выбором сечения кабеля надо определить суммарную нагрузку, которой он будет поддаваться. Для освещения достаточно сечения медного проводника 1,5 мм², а для розеток — 2,5 мм². Для подключения мощных бытовых приборов сечение проводки должно быть не менее 4 мм².
  4. Марка. Она зависит от условий, в которых будет работать электропроводка: внутри или снаружи помещения, при повышенной влажности и т.д.
  5. Производитель. Есть много подделок, поэтому лучше покупать продукцию проверенных торговых марок.

На рынке такая продукция представлена в широком ассортименте. Зная, в каких условиях и при каких нагрузках будет работать проводник, и умея расшифровывать маркировку, можно самостоятельно выбрать нужный кабель или провод.

Как обезопасить использование удлинителя в саду

Термоусадочный рукав

Чтобы подключить садовое оборудование, требуются удлинители со степенью влагозащиты IP54. Если изоляционный слой был поврежден, его обязательно требуется герметизировать для обеспечения полной безопасности эксплуатации. Сделать это можно с помощью термоусаживаемой ленты. Достаточно просто обмотать ею провод и нагреть феном.

При термическом воздействии изолирующее вещество дает усадку, тем самым плотно обжимая провод. Также при усадке из внутренней поверхности изоляционного материала выделяется клей, усиливающий действие. По качеству выполненных работ термоусаживающая лента не уступает трубкам, изготовленным из аналогичного материала. Еще одно преимущество строительного материала заключается в том, что есть возможность использовать его обмоточным способом.

Как изолировать провода изолентой

Какую изоленту вы бы не применяли, нужно соблюдать правила, они позволят увеличить срок эксплуатации ленты:

  • Липкий слой ленты трогать пальцами нельзя. Иначе уменьшится клейкость этого слоя, изолента расклеится и будет свисать.
  • Отрывать ленту руками нельзя. Пользуются ножницами либо строительным ножом. Иначе прикосновение к липкому слою изоленты уменьшит ее клейкость.
  • Лента сразу клеится на нужный участок. Нельзя наклеивать сначала один участок, потом отрывать ленту и наклевать в другом месте. Часто после отклеивания лента на другом месте плохо держится. Уменьшится ее срок службы. Поэтому нужно сразу определиться с изолируемой поверхностью.
  • Изолента плотно наклеивается на соединения проводов. Иначе под нее попадет влага, провода окислятся.

Чтобы не коснуться пальцами ленты и плотно намотать на провод, ее наматывают с рулона. Для труднодоступных мест пользуются жидкой лентой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
