Заливка теплого пола: технология заливки водяного и электрического теплого пола своими руками

Подготовительные работы перед заливкой

До того, как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

обустройство основы под раствор;
установка всех отопительных контуров.

Когда создается теплый пол — заливка стяжки производится после укладки так называемого «пирога».

Его делают в определенной последовательности:

Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
После этого приступают к фиксации отопительных контуров. для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: «Как сделать теплый пол из полипропиленовых труб своими руками «).
С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
Для получения ровного основания следует закрепить маячковые профили — это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Заливка теплого пола с применением бетонной стяжки

Заливку зачастую выполняют с помощью бетонного раствора, для приготовления которого используют цемент, песок и воду в определенных пропорциях. Специалисты рекомендуют для этих целей приобретать только качественный цемент, в противном случае есть вероятность, что в скором времени все потрескается.

Кроме того, в некоторых случаях вместо песка лучше всего использовать отсев, так как он характеризуется лучшей степенью сцепления.

Чтобы обеспечить дополнительную прочность, в раствор необходимо добавлять специальные пластификаторы. Если этот компонент использовать вы не хотите, то тогда вы сможете получить минимальную толщину стяжки пола не менее пятидесяти миллиметров.

В том случае, если необходимо выполнить заливку помещения больше 40 квадратных метров, и при этом обеспечить минимальную толщину слоя бетона, то помимо пластификаторов, следует дополнительно применять фибру, которая используется вместо армирующей сетки. Благодаря ей вам удастся распределить раствор равномерно по всей поверхности, а также сделать стяжку наиболее прочной и долговечной.

Существует еще один важный нюанс, о котором нельзя забывать, когда производится заливка теплого водяного пола бетоном – важно правильно высушить готовый раствор, иначе весь процесс пойдет насмарку. Монтаж тёплого пола

Монтаж тёплого пола

Часто совершаемая ошибка многих людей заключается в том, что они используют обогрев пола, чтобы бетон как можно скорее просох. Делать этого нельзя! Необходимо дать возможность раствору просохнуть самостоятельно, и при этом нужно периодически смачивать его водой. Когда все основные работы будут завершены, дайте сутки раствору просто настояться, а на вторые сутки залейте все водой и накройте полиэтиленовой пленкой. Таким образом, оставьте теплый пол не менее чем на месяц, при этом ежедневно смачивайте его водой, чтобы он смог максимально набрать крепость и прочность.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Система подогрева деревянного пола в частном доме

Для подогрева деревянного пола не требуется особых усилий, так как древесина — это тёплый материал, не нуждающийся в дополнительном подогреве. Единственное, что можно сделать — это усилить его эффективность за счёт дополнительных систем подогрева. Но закладывая утеплитель, мы можем лишить нашего пола обычной вентиляции, отчего деревянный материал деформируется. Поэтому нужно рассчитать систему гидроизоляции и чем тщательнее всё продумать, тем лучше. Для утепления деревянного пола достаточно закладывать под настил минеральные утеплители. Пенопласт использовать не рекомендуется, так как он не пропускает воздух. И вследствие этого нарушается естественная вентиляция помещения. Всё, что можно сделать в этом случае — это оставить пространство между деревянным настилом и утеплителями. Пространство в размере 50 мм будет вполне достаточно, чтобы не нарушалась естественная вентиляция.

Подготовительные работы перед заливкой

До того как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

обустройство основы под раствор;
установка всех отопительных контуров.

Когда создается теплый пол – заливка стяжки производится после укладки так называемого «пирога». Главное – правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: “Как сделать теплый пол из полипропиленовых труб своими руками”).
С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
Для получения ровного основания следует закрепить маячковые профили – это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Подготовительные работы

Подготовительные работы важны в любом виде ремонта, так как от них зависит итоговый результат. При стяжке полусухой смесью, весь процесс подготовки можно разбить на такие этапы:

тщательная очистка основания;
укладка слоя паро- / гидроизоляции;

Рис. 5 Прокладка гидроизоляции

подготовка поверхности стен;
установка реек – маяков.

Рис. 6 Прокладка маячков для выравнивания пола

Уделите особенное внимание очистке. Используйте пылесос с большой мощностью для того, чтобы полностью ликвидировать пыль и любые другие загрязнения, которые могут привести к ухудшению итогового результата

Также важным моментом является гидроизоляция. Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора.

Изготовление раствора

На этом этапе стоит хорошо подумать, сможете ли вы самостоятельно замешать раствор нужной консистенции и состава. Если вы в себе не уверены, то приобретите лучше готовую смесь, которую замешивают, следуя инструкции на упаковке. Для того чтобы проверить правильность раствора, можно засунуть в него руку, сжать пальцы в кулак. Если при этом выделится вода, значит, раствор вы сделали слишком жидким. Если такой реакции нет, то вы все сделали правильно.

После того, как все предыдущие этапы завершены, можно смело приступать к самой заливке. Для этого все напольное покрытие делится на несколько зон и наполняется смесью. Следите, чтобы толщина покрытия не превышала 40мм. И постоянно выравнивайте правилом залитую поверхность движениями вправо-влево и на себя – такой способ приведет к наилучшим результатам.

Укладка смеси обязательно влечет за собой процесс затирки. Но приступать к этому виду работы стоит через двадцать минут после заливки

Обратите внимание, что не стоит откладывать этот процесс надолго, так как через шесть часов такая работа не будет иметь смысла

Для того, чтобы качественно отшлифовать поверхность, необходимо использовать специальную затирочную машину, которая продается в каждом достойном строительном магазине. Использование этой машины позволяет утрамбовать и идеально выровнять поверхность. Стоит отметить, что эта работа только кажется сложной. На самом деле с ней вполне под силу справиться одному человеку за пару часов.

Рис. 7 Замешивание раствора

Обращаем внимание на то, что после завершения всех работ запускать отопительную систему водяного пола можно примерно через месяц в зависимости от используемых материалов. Входить в полноценный рабочий режим система должна несколько суток

За это время произойдет выход лишнего воздуха из труб.

Ознакомившись с основными этапами работы по заливке теплого водяного пола, можно сделать вывод, что занятие это не простое – требует и времени, сил, финансовых затрат. Но если выполнять все согласно профессиональным инструкциям, то результат превзойдет все ожидания.

Чем заливают теплые полы

Вопрос, чем заливать в доме теплый водяной пол, сегодня стоит не так актуально. Есть разные материалы и технологии, которые с этой строительной операцией справятся качественно. Вот несколько примеров.

Смесь из цемента и песка

Старый вариант, который готовится своими руками прямо на месте заливки стяжки. Его пропорции – одна часть цемента и три части песка. В такую смесь добавляются и другие ингредиенты, которые увеличивают прочность и пластичность раствора. А именно фибру и пластификаторы соответственно.

В строительных магазинах можно приобрести готовые смеси для стяжек, в которых точно выдержаны пропорции компонентов.

Смесь для стяжки с фиброволокном для теплого пола

Стяжка из отсева

Здесь вместо песка используют отсев. Это отходы производства дробления горных пород. Отсев намного дешевле, чем песок. При этом сам раствор по своим характеристикам цементно-песчаным смесям не уступает.

Готовят его также в бетономешалке. Только сначала в барабан засыпают цемент и отсев. Их крутят несколько минут, затем добавляют воду.

Самовыравнивающиеся растворы

Это жидкая заливная смесь, которая сама растекается по полу и принимает горизонтальное положение. По прочностным характеристикам двум предыдущим составам не уступит. Удобна тем, что ее выравнивать правилом или другим инструментом не надо.

Заливка самовыравнивающего раствора

«Полусухой» способ

Это стандартная технология, в которой используется полусухая смесь. По сути, это тот же цементно-песчаный раствор, в который добавляется небольшое количество воды. Например, если сжать в кулаке обычную смесь, из нее потечет вода. Из полусухой она течь не будет.

Оба варианта по прочностным характеристикам идентичны. Просто полусухой сохнет быстрее. Но с ним сложнее работать – пластичность низкая.

Условия заливки пола

Заливка водяного теплого пола.

Для теплого пола заливка выполняется с соблюдением некоторых условий, которые оказывают определенное влияние на качество. Для черновой первой заливки толщина стяжки должна составлять до 5 см. Этого вполне достаточно, чтобы обеспечить выравнивание пола, необходимую прочность самой отопительной системы.

Для чистовой финишной заливки толщина уже может быть совершенно другой, обычно она соответствует 5-10 см. Параметры зависят от назначения комнаты. Например, для жилых помещений достаточно 5-7 см, но для промышленных объектов, где нагрузки на систему будут большими, требуется толщина заливки уже в 10 см.

При выполнении такой работы необходимо помнить, что для теплого пола важно правильное распределение тепла, его аккумулирование, т.е. сохранение в течение довольно длительного времени. Слишком тонкий слой является неблагоприятным

Слишком тонкий слой является неблагоприятным.

Нельзя делать и слишком толстый слой заливки, так как для нагрева потребуется больше времени, а сама поверхность будет прогреваться не так хорошо. Специалисты для теплого пола советуют соблюдать оптимальное значение в 5-8 см.

Важно во время работ не забывать и о внешних условиях. Например, температура должна быть только плюсовой. Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки

Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки.

Когда стяжку проводить нельзя?

Схема теплого пола с системой крепящих скоб.

Во время работы по устройству теплого пола нужно внимательно следить за тем, чтобы все этапы соблюдались в той очередности, которая необходима. Нельзя начинать заливать поверхность пола в таких случаях:

Если по стенам не выставлены разметки, по которым регулируется толщина стяжки.
При отсутствии демпферной ленты или если она выложена крайне некачественно, отстает от поверхности стен, имеет разрывы.
Нельзя заливать финишный слой до того, пока не будет проверена работоспособность всей системы, так как исправить неполадки потом будет уже нельзя. Придется снимать все бетонное покрытие и выполнять стяжку заново.
Нельзя выполнять заливку водяного теплого пола, если вода в трубы не запущена, так как вес бетона их просто сомнет.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

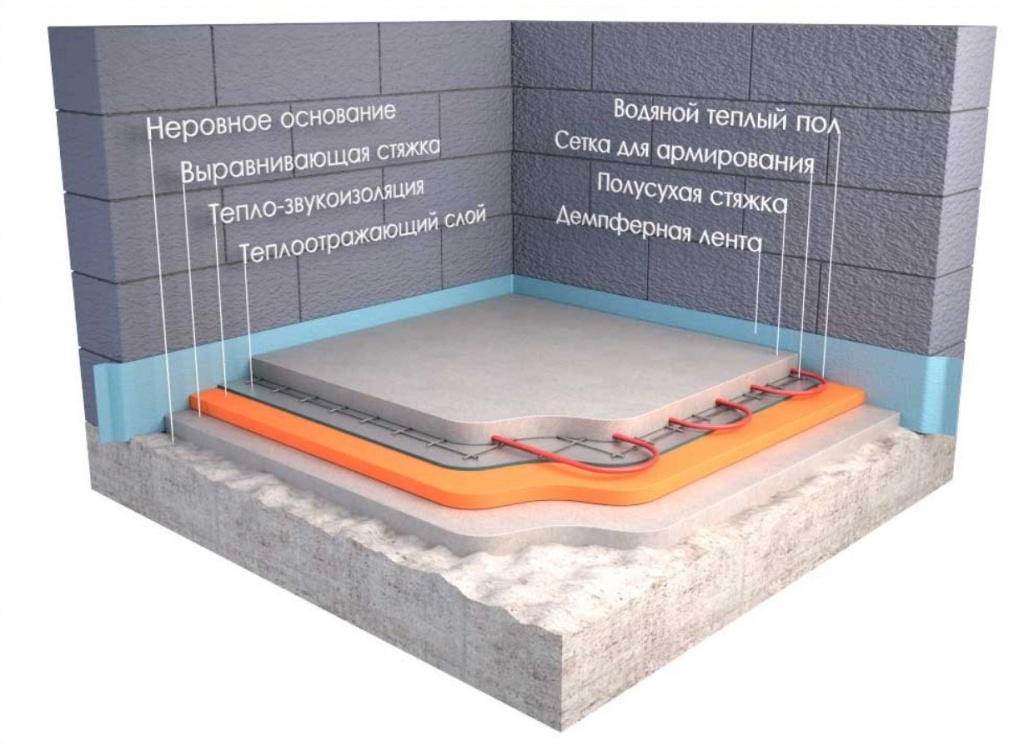

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
требования к температурному режиму в обогреваемом помещении;
высота потолков;
наличие уклона у основания пола;
толщина укладываемых труб;
вид применяемых растворов;
конфигурация помещения;
роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
оптимальную (среднюю) — толщина 5-7 см;
максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

20 мм для смесей с самовыравнивающимся слоем;
30 мм с армирующей сеткой под трубами;
40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

сильно завалено основание пола;
стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.
