Как поменять проводку в квартире панельного дома своими руками

Схема проводки в панельном доме

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации. Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м 2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

• 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
• 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
• 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель.

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

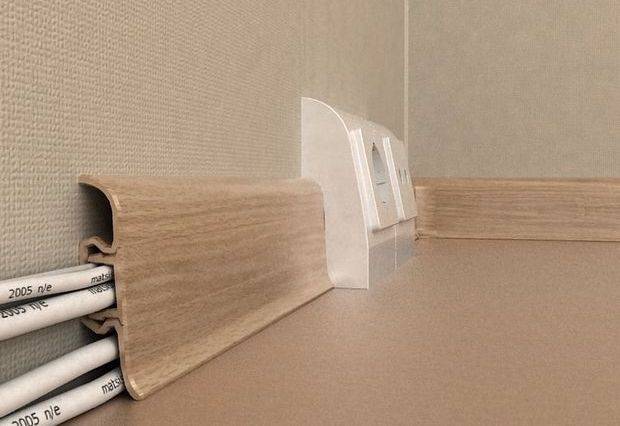

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Как поменять проводку

Хорошим способом будет замена проводов в местах прокладки старых. Нужно понять, как идёт проводка внутри панели и попытаться вытянуть старые провода, прикрепив к ним новые. Сложность такой замены заключается в том, что строительные работы не всегда отличаются аккуратностью выполнения. Имеют место как отступления от проекта в виде прокладки коммуникаций вне предназначенных для этого мест, так и неаккуратность строителей. Нередко кабельные каналы забиты мусором, раствором. Вскрывать эти полости опасно, поскольку панели являются несущими элементами здания. Вскрытие кабельного канала ослабит железобетонную конструкцию. Одним из недостатков является то, что при реализации этого способа, расположение розеток и выключателей останется прежним, что не всегда устраивает хозяев квартиры.

Замена проводки в панельном доме без штробления возможна в случае, если делается масштабный ремонт помещений.  Оптимальным решением будет прокладка проводки в стяжке пола, в слое штукатурки стен. В стяжку кабели укладываются в защитной гофрированной трубе. Если стены штукатурятся — хорошо. Если нет, то придётся сделать небольшую штробу, от пола до места установки выключателей, розеток чтобы спрятать провод. В ряде случаев есть вариант проложить провода в швах между стеновыми панелями, а также в зазорах между стеной и плитой перекрытия.

Самый трудоёмкий вариант, когда не делается стяжка и не штукатурятся стены. В этом случае потребуется прорезать или долбить штробы.

Штробы вырезают специальным инструментом — штроборезом или обычной угловой шлифмашинкой с алмазным диском по нанесённой разметке. После прорезания канавок на ширину канала, бетон выдалбливается с помощью зубила или перфоратора.

Глубина штробы должна быть около 10 мм, с таким расчетом, чтобы кабель с креплением спрятались заподлицо со стеной.

Все трассы прокладываются строго вертикально и горизонтально, параллельно потолку, стенам. Выполнение этого правила позволяет иметь четкое представление о местах расположения трасс после того как будет выполнена отделка.

При изменении расположения, или добавлении распределительных коробок, розеток, выключателей, под них нужно будет вырезать углубления, чтобы утопить их на уровне поверхности стены. Глубина отверстия для подрозетников около 45 мм, диаметр 75-80 мм в зависимости от конкретного изделия.

Штробление стен под проводку в панельном доме нужно делать очень внимательно. Панели являются несущими элементами конструкции дома, они армированы стальной арматурой, нарушать которую нельзя, чтобы не допустить ослабления. По тем же причинам не рекомендуется прорезать горизонтальные трассы длиной более 2 метров на одной стеновой плите (панели). Потолочные перекрытия штробить запрещено.

Крепить кабели в каналах можно с помощью дюбель-хомутов, а также алебастром, гипсом, штукатуркой. После укладки и закрепления кабелей, монтажных и распределительных коробок, зазоры между стеной и коробками, штробы заполняются штукатурным раствором.

Подготовительные мероприятия

На первом этапе нужно рассчитать требуемое количество материалов, составить схемы, приобрести необходимые для работы товары.

Список материалов и инструментов для выполнения работ

Для выполнения работ потребуются такие приспособления и приборы:

• пассатижи с прорезиненными ручками;
• набор электротехнических отверток;
• нож для удаления оплетки;
• бокорезы;
• штроборез;
• перфоратор со сверлами разных размеров, короночными и долбежными насадками;
• определитель напряжения;
• паяльник;
• шпатели, ведро;
• индикатор проводки.

Помимо инструментов, нужно подготовить материалы:

• двух- или трехжильные провода для розеток и светильников;
• распределительные короба;
• подрозетники;
• монтажные короба;
• розетки и выключатели;
• изоленту;
• клеммники;
• финишную гипсовую шпатлевку;
• кабель-каналы или гофрированный рукав;
• алебастр.

Расчеты

В жилых помещениях на каждые 5-7 кв. м должна приходиться 1 розетка. В кухне число электроточек увеличивается втрое.

Правильно рассчитать количество и сечения проводов поможет таблица:

Потребитель	Напряжение в электросети
220 В	380 В
Вводный кабель	3 х 10	5 х 2,5
Варочная панель	3 х 10	5 х 2,5
Стиральная машина, бойлер, кондиционер	3 х 4	—
Розетки	3 х 2,5	—
Светильники	3 х 1,5	—

Приведенные в таблице типы кабелей рассчитаны на стандартное количество приборов. При подключении более мощных потребителей провод выбирают по приложению 1.3.4 ПУЭ.

При покупке автоматических выключателей используют следующую таблицу:

Сечение, кв. мм	Номинал автомата	Наибольшая мощность потребителей
1,5	10	4,1
2,5	16	5,5
4	25	7,7
6	32	9,2
10	40	12,1

Номинальный ток УЗО должен быть на 1 пункт выше такового у автоматического выключателя.

Замена электропроводки на потолке

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка?

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять:

1. Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.
2. Нож.
3. Молоток.
4. Слесарное зубило.
5. Пассатижи.
6. Бокорезы.
7. Плюсовую и минусовую отвертки.
8. Индикатор.
9. Рулетку.
10. Паяльник (мощность не должна превышать 60-ти ватт).
11. Шпатель (им будут закреплять монтажные коробки и провода).

Что касается материалов, то их список состоит из:

• трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток — 2,5 кв. миллиметра);
• монтажных коробок (подрозетников);
• розеток;
• включателей;
• дюбелей-хомутов;
• алебастра;
• клеммников;
• изолирующих лент;
• проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.

Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе — алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со шрукатуркой. Хотя, придётся ещё немного использовать перфоратор — проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

Укладка проводов в штробе с помощью дюбель-хомутовПрокладка проводки после штробления. Крепление дюбель-хомутами

В итоге получаем после установки коробок:

Всё установлено. На фото по центру — выключатель, ниже — розетка

А вот куда уходят в данном случае эти кабели:

Прокладка проводки после штробления, посредине будет распределительная коробка

Слева на фото кабель уходит в туалет, справа — свет в ванную.

Ещё парочка примеров. Три точки, одна из которых — для розетки под антенну.

Установленные коробки в железобетонной панели

Розетка под сплит:

Проводка в потолке и в штробе

Кабель ВВГ2×1,5 идёт к выключателю в коридоре:

Штроба вниз к выключателюШтроба к розетке. Сначала — в шве между панелями потолка и стены, потом вниз штроба. Стена несущая, поэтому штробить надо на минимальную глубину

С этим читают

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит. Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

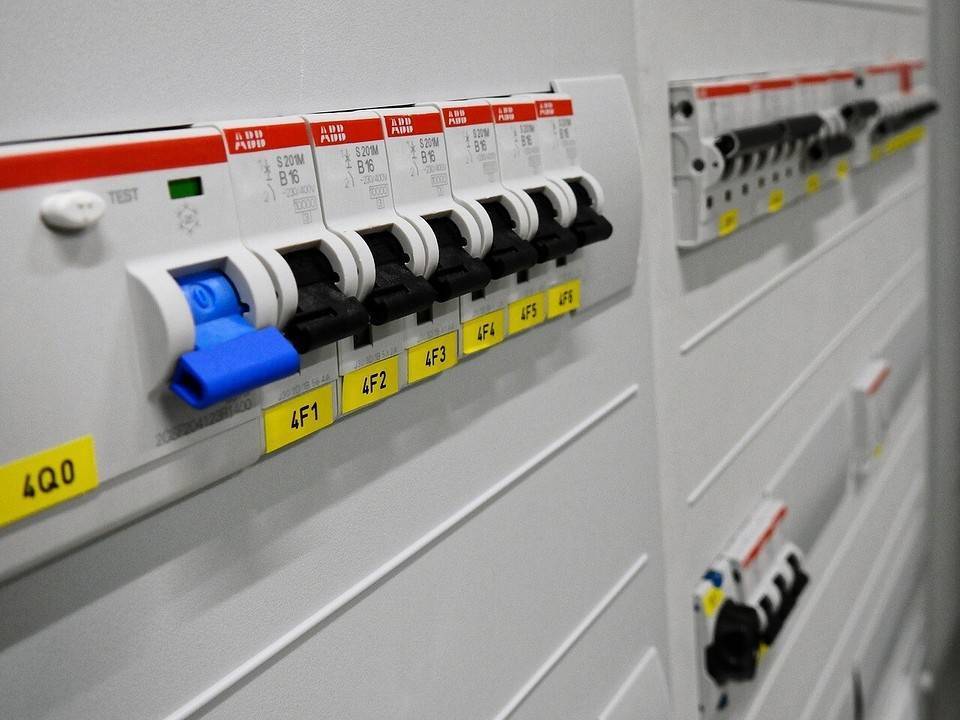

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.



Бокс навесной Иэк, для 4-х автоматических выключателей

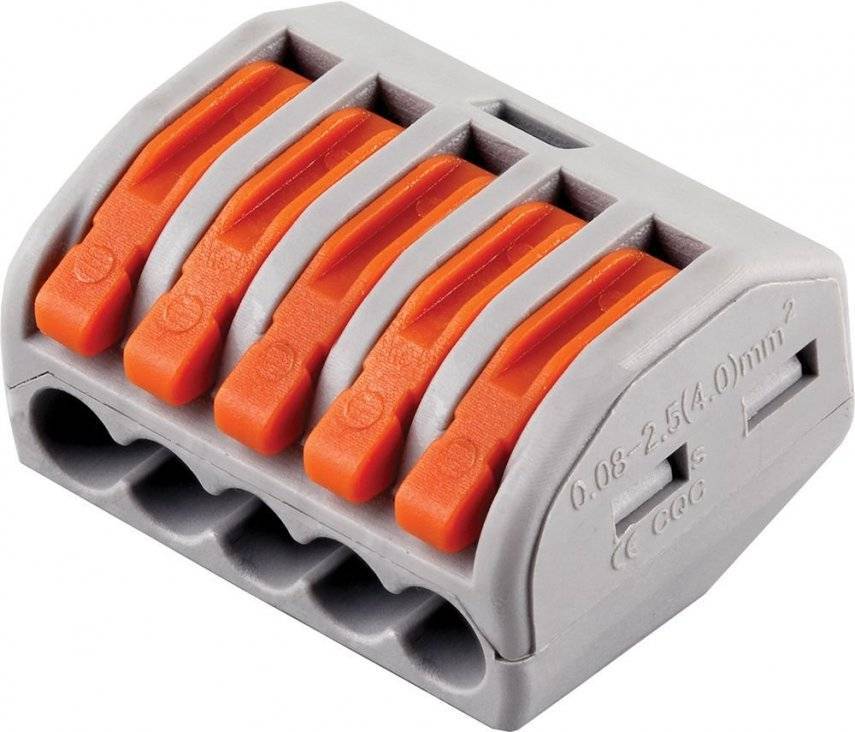

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

 Cтроительно-монтажные клеммы 5-проводные STEKKER

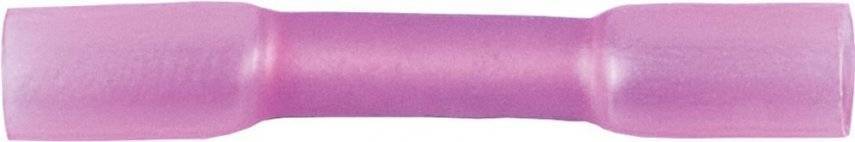

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

 Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

 Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

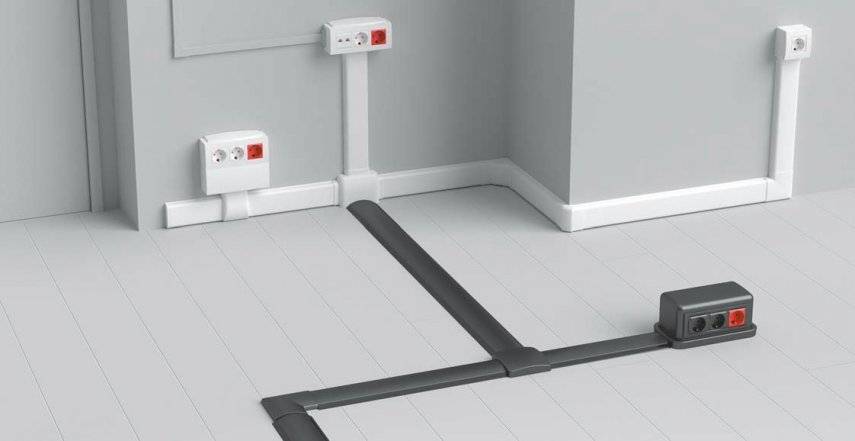

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

 Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

Причины для замены проводки в панельном доме

Замена всей электросети в квартире – мероприятие дорогостоящее, но обязательное. Использование электропроводки, не соответствующей требованиям безопасности, запрещено.

Со временем приходит в негодность не только сам кабель и его изоляция. Рано или поздно ветшает фурнитура (розетки, выключатели, автоматические устройства защиты и коммутационные коробки).

Причины, по которым необходимо заменить старую проводку, следующие:

1. Износ алюминиевых проводов. Электрическая схема прежних лет не предназначены для эксплуатации современной бытовой и электронной техники.
2. Ремонт или перепланировка помещения, требующая введение новой электрической схемы.
3. Старая проводка проявляет себя короткими замыканиями, появлением искр и перегревом в местах соединений.

При проектировании панельного дома учитывалась максимальная нагрузка на потребители электричества того времени. Суммарная мощность энергопотребления советских приборов допускала эксплуатацию алюминиевых проводов.

По данным МЧС России, в 2020 году 60% случаев возгораний, причиной которых стали проблемы с проводкой, закончились госпитализацией и даже смертью пострадавших.

Новые требования п.7.1.32-7.1.45 ПУЭ (правил устройства электросетей) предполагают замену алюминиевых проводов на медные. Изношенная проводка может стать причиной пожара или травмировать человека при случайном прямом контакте.

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

Сам электрик — энциклопедия домашнего мастера

Возможно ли поменять проводку в квартире без штробления?

Замена электропроводки в квартире без штробления возможна в таких случаях:

• прокладывая открытую проводку;
• используя старые штробы.

Чтобы не было много грязи и пыли, старый электрокабель отрезают от силовой линии и создают другую сеть. Электролинию укладывают открытым способом – с использованием специальных коробов. Кабель будет виден, и не всегда удается гармонично вписать его в интерьер.

Еще один способ без штробления – использование старых каналов. В этом случае предыдущий кабель удаляют из углублений, а на его место укладывают другой. Несмотря на небольшие сложности, подобные работы менее трудоемкие и создают не так много пыли и мусора, как создание новых каналов.

Не всегда можно заменить электропроводку без создания углублений под нее. Все зависит от особенностей помещения, дизайна интерьера и бюджета хозяев.

Технология

Замена проводки в панельном доме выполняется без штробления, если прокладка электросетей к розеткам и выключателям останется неизменной. В этом случае розетки демонтируются, и к ним укладывается медный кабель. Часть провода в панельном доме находится в пластиковых каналах, которые залиты в стене. Другая часть – в штробах.

Если жилы в хорошем состоянии, частично оставляют старую проводку. При необходимости полной замены кабеля все зависит от того, нужно ли демонтировать розетки и выключатели или можно сохранить их расположение.

В первом случае, чтобы избежать штробления, делают открытую проводку, а во втором – на место старого электрокабеля укладывают другой. Однако для подрозетника в пеноблоке и кирпиче все равно делают углубление.

Открытая проводка

Открытая электропроводка в квартире укладывается без штробления в специальный защитный короб, который фиксируют на стене. Также выполняют монтаж с помощью гофрированного пластикового рукава. Электромонтаж без штробления имеет преимущества перед скрытой:

• простота монтажа, для которого не нужны специальные навыки или инструменты;
• при необходимости можно в любое время создать новую силовую линию к розетке, выключателю двухклавишному внешнему или другим местам;
• осмотр и обслуживание кабеля совершается без нарушения целостности декоративной отделки стен.

Главным недостатком считается высокая пожароопасность электрокабеля. Однако риски снижаются при использовании качественного негорючего кабеля ВВГнг.

Что такое штробы и как их используют?

Штробами называют канавки в бетоне, кирпиче или штукатурке, в которые укладываются линии коммуникаций. Их делают, если невозможно спрятать провода другим способом (гипсокартон, навесные потолки и т.п.). Такие углубления делают при возведении новых домов и во время ремонта в старых квартирах.

В штробы укладывается незащищенный провод либо помещенный в гофрированный рукав или металлическую трубу. В каждом случае размер канавки будет разный. Однако канал не должен превышать 25 мм в глубину, 30 мм в ширину и 3 м в длину. Чаще всего делают углубления в стенах размером 20 × 20 мм.

В панельном доме провода укладываются в штробах, а схема создается с учетом особенностей конструкции. Поскольку все плиты являются несущими, создавать углубления в стенах запрещено. Канавки формируются на заводе во время изготовления панелей. В них и укладывают жилы. Если расположение заводских штроб неудобно, кабель прокладывают в местах стыков стен с потолком или между собой.

Чтобы уложить в старых каналах медный кабель, сначала удаляют существующий. Порядок действий:

• покупаются качественные провода с негорючей изоляцией и стальная протяжка;
• отключается подача электричества в квартиру;
• с помощью индикаторной отвертки проверяется напряжение в проводах;
• выполняется демонтаж розетки из подрозетника;
• с помощью проволоки провод помещается в пустоту и протягивается к розетке;
• жилы тянут до распределительной коробки;
• выполняют подключение к коробу и розетке;
• устанавливают все на прежние места.

Если старая проводка уложена под штукатурку, ее срывают. В каналы укладывают кабель и заново штукатурят. Когда линия электросети находится в гофрированном рукаве или металлической трубе, ее конец привязывают к укладываемому кабелю и вытягивают до тех пор, пока не появится медный провод.

Как составить план разводки в квартире

Если вы решитесь на этот сложный и необходимый шаг, сначала необходимо будет нарисовать план квартиры и наметить на нем расположение и количество розеток, расположение выключателей, светильников на кухне и в ванной комнате.

Этот план также послужит основой для будущего пересмотра.

Перед началом работ также важно убедиться, что в квартиру подведен кабель достаточного сечения и количества фаз и какой главный автоматический выключатель. Если, например, вы хотите отказаться от газовой плиты и заменить ее индукционной варочной панелью, необходимо рассчитать требуемую потребляемую мощность.
Маршруты кабелей всегда необходимо вводить в зависимости от местной планировки и вариантов установки

Электрик должен пройти с вами по квартире, обсудить все варианты и предложить идеальное решение для максимально возможного комфорта и удобства проживания.
Если вы планируете полную реконструкцию, важно хорошо спланировать индивидуальные строительные моменты, чтобы реконструкция прошла гладко, без лишних простоев.
Если возможно, спросите у поставщиков срок реализации и не бойтесь включать в контракт (если он у вас есть) штрафы за несоблюдение срока, срок определяется самим поставщиком и не должен отставать от его оценки.

Сегодняшние мастера предлагают фиксированные цены, и запрашивать цену без документа уже не так дешево, поэтому вы теряете возможность подачи жалоб.

Если вы хотите получить счет-фактуру, и вы являетесь плательщиком НДС, и поставщик также, обязан будет платить вам такой же налоговый платеж, в рамках так называемого перенесенного налогового обязательства. Но подальше от администрации.
